Montage der Frontplatte
Die Gerätetür kann mit einer Holzplatte folgender
Abmessungen verkleidet werden:
Breite
Höhe
Dicke
Gewicht
Achtung!
Die Maximalhöhe nicht überschreiten, da sonst die
Tür nicht völlig geöffnet werden kann (die
Frontplatte stößt gegen den Gerätesockel).
Die Frontplatte muß mit einem Griff versehen
werden, da die Geräte-Griffmuschel durch die
Platte verdeckt wird.

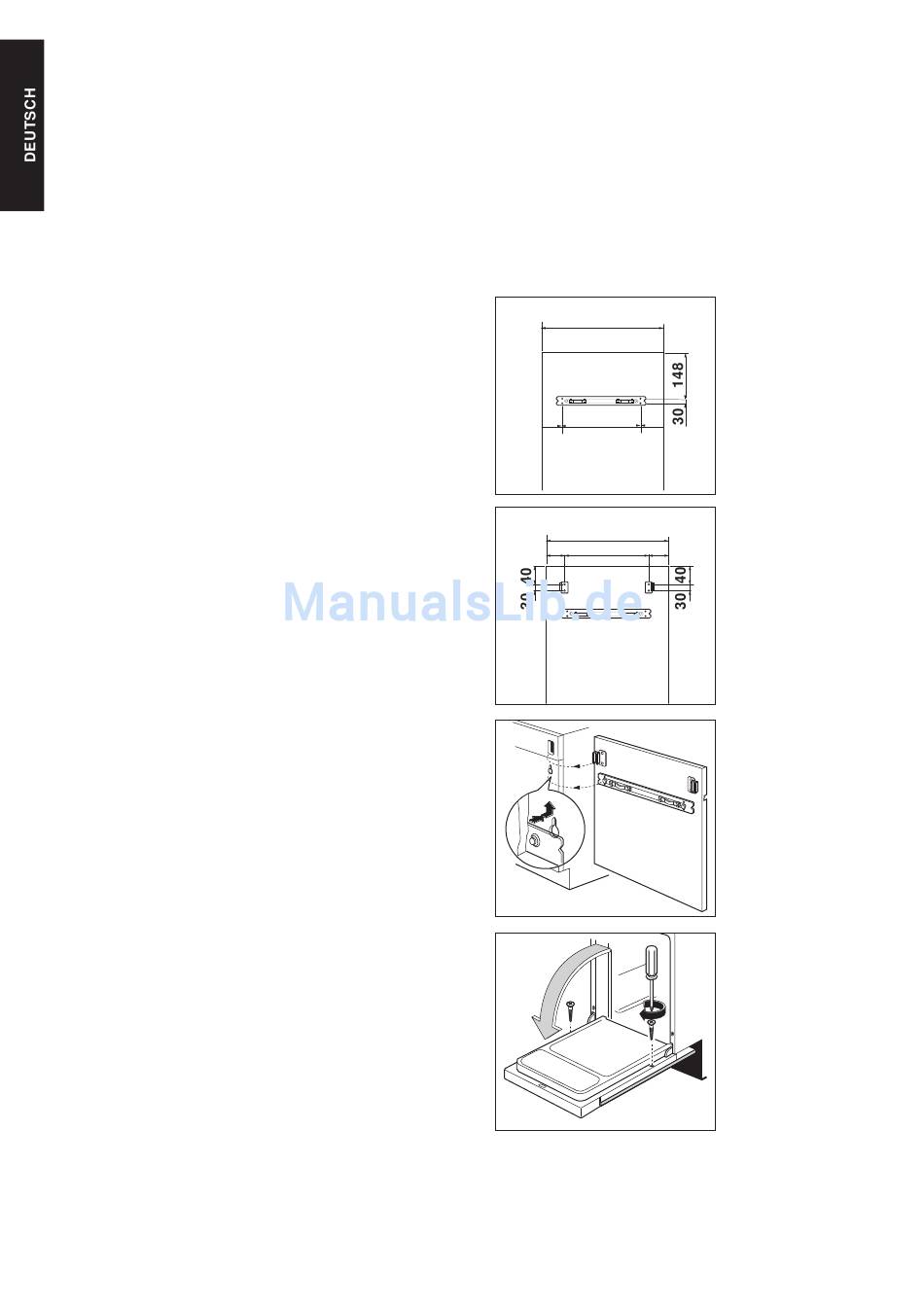

Bohren Sie die Frontplatte mit einer Bohrerspitze
Ø 2 x 12 durch, indem sie den Abmessungen wie auf
der Abbildung.
Befestigen Sie den Querträger auf der Platte mit vier
Schrauben 3.5 x 16.
Ist die Frontplatte aus ästhetischen Gründen mit einer
falschen Schublade versehen (auf der Platte
angebracht oder Teil der Platte selbst) sollen 2 Winkel
mittels vier Schrauben 3.5 x 16 montiert werden.
Bringen Sie die Frontplatte durch Einführung der zwei
Stifte in die Langlöcher der Tür an.
Heben Sie die Platte bis zur Anpassung an die
Bedienungsblende hoch: wurden auch die zwei
Winkel montiert, werden diese sich automatisch in die
vorgesehenen Löcher an der Maschinentür
einklemmen.
Nach Erreichung der optimalen Position öffnen Sie die
Tür und befestigen Sie die Platte mittels zwei lange
Schrauben 4 x 40.
446 mm
644 - 714 mm max
20 mm max
von 1.5 bis 6 kg max
446 max
360
*
II27
446 max
=
391,5
II26
II12
II10
24
*
=
PFI13D
