ZANKER EF 4480 Gebrauchsanweisung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für ZANKER EF 4480
Inhaltszusammenfassung für ZANKER EF 4480

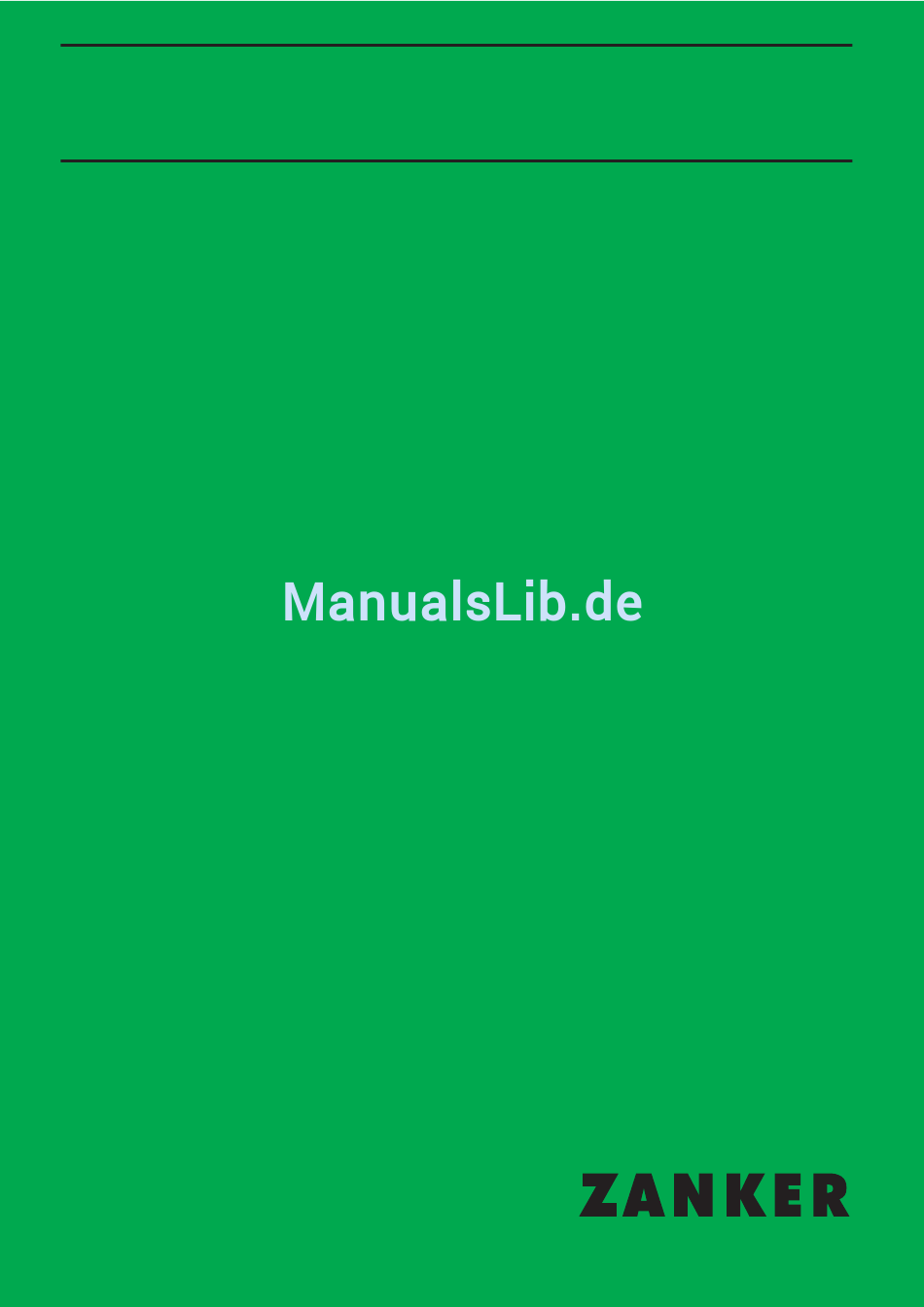

- Seite 1 Waschautomat ZANKER EF 4480 N EF 4680 N Gebrauchsanweisung 132 963 030...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter. Transportschaden Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Warnhinweise Internationale Pflegekennsymbole Arbeitsabläufe beim Waschen 20-21 ● Entsorgung Programmübersicht 22-23 Umwelttipps Pflege und Wartung Technische Daten Äußere Reinigung ● Installation Gummimanschette ● ● Reinigung der Waschmittelschublade Entfernen der Transportsicherung ● ● Reinigung des Wassereinlaufsiebs Aufstellung ● Reinigung des Laugenpumpe 24-25 ●... -
Seite 4: Sicherheits- Und Warnhinweise
Sicherheits- und Warnhinweise Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden. Allgemeine Sicherheit Gebrauch ● Personen (einschließlich Kinder), die aufgrund ihrer ● Benutzen Sie das Gerät nur zum Waschen von physischen, sensorischen oder geistigen haushaltsüblicher Wäsche. -
Seite 5: Sicherheit Von Kindern
Kindersicherung aufheben Sicherheit von Kindern Drehknopf entgegen dem Uhrzeigersinn drehen. Er ● Kinder können Gefahren, die im Umgang mit muss sich in senkrechter Position befinden. Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Waschautomaten spielen. -
Seite 6: Umwelttipps
– Miniprogramm 2,50kg Extras Kurz: Extra-Kurzprogramm Koch- u. Buntwäsche 2,5 kg Extra-Kurzprogramm Pflegeleicht u. Feinwäsche 1,5 kg Schleuderdrehzahl (max.) 1400 U/min (EF 4480 N) 1600 U/min (EF 4680 N) Spannung 220-230 V/50 Hz Absicherung 10 A Gesamtanschlusswert 2200 W Wasserdruck: min. -
Seite 7: Installation
Installation 6. Ziehen Sie die Kunststoffhülse F heraus. Entfernen der Transportsicherung 7. Verschließen Sie die kleinere obere Öffnung und Vor der Installation müssen Sie die die zwei größeren seitlichen Öffnungen mit den Transportsicherungen entfernen. Kunststoffabdeckungen G, die sich im Beipack befinden. -
Seite 8: Kaltwasseranschluss
Kaltwasseranschluss Dazu ist ein Wasserhahn mit Schlauchverschraubung 3/4” erforderlich. Der Wasserdruck (Fließdruck) muss 0.05 bis 0.8 MPa betragen. Der Waschvollautomat kann ohne Rückflussverhinderer an jede Wasserleitung angeschlossen werden. Das Gerät entspricht den nationalen Vorschriften (z.B. P0351 Deutschland - DVGW). Wasserstopp Ein Zulaufschlauch wird mitgeliefert und befindet sich im Inneren der Trommel. -
Seite 9: Wasserablauf
Eventuelle besondere Vorschriften des örtlichen Der Verlängerungsschlauch darf keine Knie aufweisen. Wasserwerks sind genauestens zu beachten! Für einen einwandfreien Betrieb der Maschine muss der Ablaufschlauch an dem dazu Das Schlauchende an der Maschinenrückwand kann bestimmten Halter auf der Rückseite des Gerätes, in allen Richtungen gedreht werden. -
Seite 10: Ihr Neuer Waschautomat
Ihr neuer Waschautomat ● Ihr neuer Waschautomat erfüllt alle Anforderungen Die Zeit-Vorwahl erlaubt eine Verschiebung der moderner Wäschepflege, mit großen Einsparungen Ausführung des Waschprogrammes auf einen von Wasser, Waschmittel und Energie. günstigen Zeitpunkt, um beispielsweise in Ihrem Auch kleinere Wäschemengen werden sparsam Wohngebiet vorgesehene Nachtstromtarife gewaschen, da sich die Verbrauchswerte automatisch ausnutzen zu können. -
Seite 11: Gebrauch
Gebrauch Bedienblende LAUFZEIT ZEIT- KOCHWÄSCHE VORWAHL BUNTWÄSCHE MINIPROGRAMM 30º 95º 60º E-SPAR DAUNEN 1400 60º SCHLEUDERN 1200 40º E-SPAR ABPUMPEN TÜR VOR- VERRIEGELT SPÜLEN 40º WÄSCHE SPÜL- STOPP 30º KALT PLUS EXTRA START / PAUSE SPÜLEN FLECKEN KURZ SILENCE SCHLEUDERN WOLLE 60º... - Seite 12 Die Funktion kann im “Wolle”, “Daunen”, “Mini- KOCH-/BUNTWÄSCHE: programm” und in den “Sparprogrammen” 60°E- von 1400 bis 700 U/min (EF 4480 N) Spar / 40°E-Spar nicht zugewählt werden. von 1600 bis 700 U/min (EF 4680 N) PFLEGELEICHT, WOLLE: 5 Taste SILENCE von max.
-
Seite 13: Taste Plus Spülen
7 Taste PLUS SPÜLEN Durch Drücken der Taste wird in den Waschbereichen KOCH-/BUNTWÄSCHE, PFLEGELEICHT und FEINWÄSCHE zusätzliche Spülgänge durchgeführt. Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit empfindlicher Haut. 8 Multidisplay Die eingestellte Zeit wird im Stundentakt Im Multidisplay werden folgende Informationen zurückgezählt. - Seite 14 Pause Programmende Durch Drücken der Taste kann ein laufendes Nach Abschluss eines Waschprogramms wird eine Programm jederzeit unterbrochen und durch einen blinkende Null “0” angezeigt und erlischt die Kontroll- erneuten Tastendruck wieder fortgesetzt werden. lampe TÜR VERRIEGELT und die Tür kann geöffnet Während der Pause blinkt die Lampe der Taste.
-
Seite 15: Türöffnung Während Eines Laufenden Programms
Annullierung der Zeitvorwahl Akustik-Signale ● Das Ende eines Waschprogramms wird durch ● START/PAUSE-Taste drücken mehrere Signaltöne angezeigt. ● ZEITVORWAHL-Taste so oft drücken bis im Display «0’» (0 Stunden) erscheint. Durch gleichzeitiges Drücken der Tasten SILENCE ● und FLECKEN kann das akustische Signal aus- bzw. START/PAUSE-Taste erneut drücken. -
Seite 16: Programm-Hinweise
Programm-Hinweise Tipps zum Waschen OLLE ANDW SCHE Ä In diesem Programm kann nicht nur maschinen- Wäsche sortieren und vorbehandeln waschbare Wolle mit dem Hinweis “filzt nicht”, sondern auch handwaschbare Wolle und alle anderen ● Beachten Sie die Pflegekennzeichen in den Wäschestücken und die Waschanweisung der Textilien mit dem “Handwasch-Symbol”... -
Seite 17: Wäschefüllmengen
Der Wollwaschgang dieser Waschmaschine wurde Ölfarbe: Mit Waschbenzin betupfen, Fleck auf gemäß den Woolmark-Standards geprüft und für das weicher Unterlage vorsichtig klopfen, lockern, Waschen von waschmaschinenfesten Wollsiegel- nochmals oder mehrmals betupfen. Produkten empfohlen, vorausgesetzt, dass die Altes Fett: Mit Terpentin betupfen, auf weicher Unter- Waschanleitung auf dem Einnäh-Etikett sowie die lage mit Fingerspitze und Baumwolltuch ausklopfen. -
Seite 18: Waschmitteldosierung
– Flüssige Waschmittel, vorzugsweise für Färben von Textilien Waschprogramme mit niedrigen Färben in Ihrem Gerät ist grundsätzlich möglich, wenn Waschtemperaturen (max. 60°C) für alle Textilarten Sie folgende Hinweise beachten: oder speziell nur für Wolle. Nur Färbemittel benutzen, die ausdrücklich für den –... -
Seite 19: Internationale Pflegekennsymbole
Internationale Pflegekennsymbole WASCHEN (Waschbot- tich) Nor- Schon- Nor- Schon- Nor- Schon- Spe- Nor- Schon- Spe- Hand- nicht mal- wasch- mal- wasch- mal- wasch- zial- mal- wasch- zial- wäs- was- wasch- gang wasch- gang wasch- gang Schon- wasch- gang Schon- chen gang gang gang... -
Seite 20: Arbeitsabläufe Beim Waschen
5. Schleuderdrehzahl oder S ülstopp wählen Drücken Sie die Taste bis zum Erreichen der gewünschten Schleuderdrehzahl oder bis zum Erreichen der Spülstopp-Funktion: die betreffende Kontrolllampe schaltet sich ein. EF 4480 N EF 4680 N P0004 1400 1600 1200 1200 2. Waschmittel einfüllen SPÜL-... -
Seite 21: Zeit-Vorwahl Wählen
7. Zeit-Vorwahl wählen 9. Programmende Wenn Sie den Programmstart zeitlich verschieben Die Maschine bleibt automatisch stehen. Auf dem möchten, drücken Sie diese Taste bis zum Erreichen Display erscheint eine blinkende Null. der gewünschten Zeit: auf dem Display erscheint die Gleichzeitig erlischt die Lampe TÜR VERRIEGELT und eingestellte Zeitverschiebung (max. -
Seite 22: Programmübersicht
Programmübersicht WASCHPROGRAMME Verbrauchswerte* Wäsche- Zusatzfunktion Programmwahl Textilien menge Strom Wasser Zeit über Tasten max.*** Liter h/min. VORWÄSCHE Kochwäsche, z.B. normal SILENCE, FLECKEN KOCHWÄSCHE verschmutzte Berufswäsche, EXTRA KURZ 5 kg 60° - 95° Bett-, Tisch- und PLUS SPÜLEN Unterwäsche, Handtücher SCHLEUDERN/ SPÜLSTOPP VORWÄSCHE Spar-Kochwäsche, z.B. -
Seite 23: Sonderprogramme
Programmübersicht SONDERPROGRAMME Verbrauchswerte* Wäsche- Zusatzfunktion Programm- Programm- Programm menge Strom Wasser Zeit beschreibung abwicklung über Tasten max. Liter min. Handgewasche- ne Textilien SILENCE können mit 3 Spülgänge PLUS SPÜLEN SPÜLEN 5 kg 0,08 diesem Langes Schleudern SCHLEUDERN/ SPÜLSTOPP Programm gespült werden. Zum Abpumpen des letzten Spül- ABPUMPEN... -
Seite 24: Pflege Und Wartung
Pflege und Wartung Einwandfreies Waschen und Funktionieren des Wasch- automaten hängen auch von der Pflege ab. 1. Äußere Reinigung Benützen Sie nur Wasser und neutrale Seife und trocknen Sie anschließend das Gerät gründlich. (Vor dem Reinigen den Stecker herausziehen). P0038 Wichtig: Alkohol, Lösemittel und dgl. -
Seite 25: Notentleerung
Wenn das Wasser vollständig abgelaufen ist, ● 6. Notentleerung Deckel der Laugenpumpe entgegen Uhrzeigersinn Wenn Sie aus zwingenden Gründen das Gerät abschrauben und herausziehen. entleeren müssen, gehen Sie bitte wie folgt vor: ● Netzstecker aus der Steckdose ziehen. ● Wasserhahn schließen. ●... -
Seite 26: Behebung Kleiner Funktionsstörungen
Behebung kleiner Funktionsstörungen Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen. Während des Betriebs der Maschine blinken die rote Lampe der START/PAUSE-Taste und gleichzeitig auch ein Alarmcode: E E 1 1 0 0 Es läuft kein Wasser zu E E 2 2 0 0 Das Wasser wird nicht abgepumpt E E 4 4 0 0... - Seite 27 Störungen Mögliche Ursachen ● Das Unwucht-Kontrollsystem der Maschine hat Das Schleudern beginnt verzögert bzw. ● aufgrund ungünstiger Wäscheverteilung die Wäsche ist am Programmende nicht angesprochen. Die Wäsche wird durch ausgeschleudert: Drehrichtungswechsel der Trommel aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern endgültig ablaufen kann, eventuell mit verminderter Schleuderdrehzahl,...
-
Seite 28: Kundendienst
- bei Waschgeräten und Wäschetrocknern Prod. No....- in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate. AEG Hausgeräte GmbH Markenvertrieb ZANKER Muggenhofer Straße 135 * 0,14 €/Min aus dem Festnetz 90429 Nürnberg der T-Com (Stand 01/2007) - Seite 32 From the Electrolux Group. The world’s No. 1 choice The Electrolux Group is the world's largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.
