Ein Zulaufschlauch wird mitgeliefert und befindet sich
im Inneren der Trommel.
Bereits benutzte Schläuche dürfen nicht verwendet
werden.

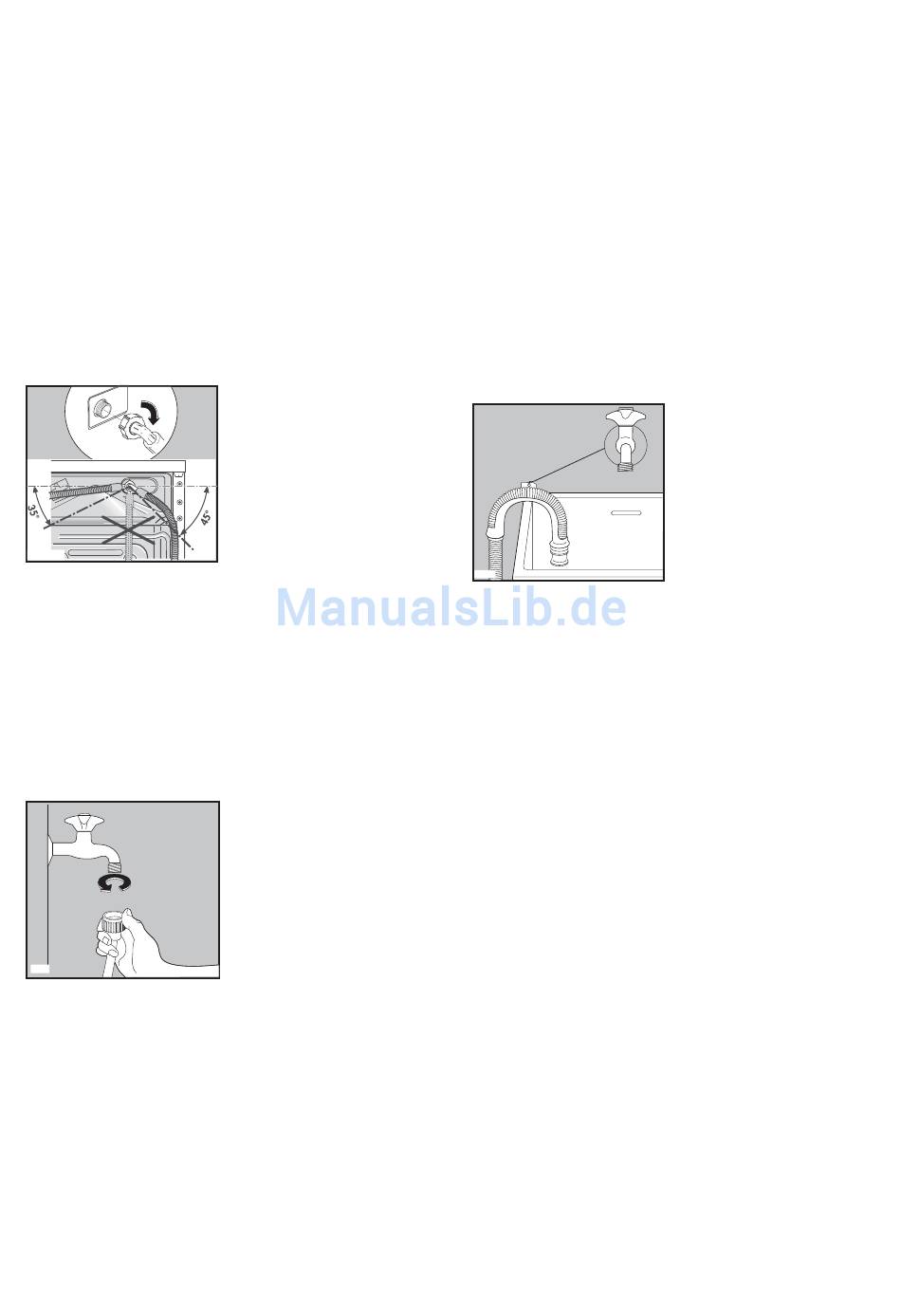

1 Schließen Sie den Schlauch mit dem
Winkelverbindungsstück an die Maschine an.
Wichtig!
Richten Sie den Zulaufschlauch nicht nach unten.
Drehen Sie den Winkel für den Schlauch nach links
oder rechts, je nach der Position des
Wasserhahns.
HEC0006
2 Stellen Sie den Schlauch durch Lockern der
Ringmutter richtig ein. Ziehen Sie die Ringmutter
nach dem Positionieren des Zulaufschlauchs wieder
fest, um Wasseraustritt zu vermeiden.
3 Schließen Sie den Schlauch an einen Wasserhahn
mit Schlauchverschraubung 3/4" fest an.
Verwenden Sie stets den mit dem Gerät
mitgelieferten Schlauch.
Die erforderliche Gummidichtung ist bereits in der
Verschraubung des Zulaufschlauches vorhanden.
P1088
Bei geöffnetem Wasserhahn (unter vollem
Leitungsdruck) die Anschlussstelle am Gerät und am
Wasserhahn auf Dichtheit prüfen!
Zur Vermeidung von Wasserschäden muss der
Wasserhahn nach dem Waschen abgestellt werden.
Wenn der Wasserzulaufschlauch nicht lang genug ist,
sollte dieser durch den Kundendienst fachgerecht
verlängert bzw. ausgetauscht werden. Die
verwendeten Zulaufschläuche müssen für einen
Arbeitsdruck von mindestens 10 bar ausgelegt und
VDE geprüft sein.
Dies entspricht einem Berstdruck von 30 bar.
Eventuelle besondere Vorschriften des örtlichen
Wasserwerks sind genauestens zu beachten!
Wasserablauf
Der Ablaufschlauch kann wie folgt positioniert werden:
1. Über den Waschbeckenrand mit Hilfe des
beiliegenden Krümmers. Wichtig ist, dass der
Schlauch durch das schnelle Ausfließen des
Wassers nicht vom Rande umkippt. Befestigen Sie
ihn mit einer Schnur am Wasserhahn oder an einem
Haken in der Wand.
P0022
2. In eine Ablaufrohrabzweigung des
Waschbeckens. Die Rohrabzweigung muss
oberhalb des Siphons (Geruchverschlusses) sitzen,
sodass sich die Krümmung mindestens 60 cm über
dem Boden befindet.
3. In ein Ablaufrohr.
Empfohlen wird ein 65 cm hohes Standrohr;
keinesfalls niedriger als 60 cm oder höher als 90 cm.
Das Ablaufschlauchende muss immer belüftet sein,
d.h. der Rohrinnendurchmesser muss größer sein
als der Schlauchaußendurchmesser.
Der Ablaufschlauch darf höchstens bis zu einer Ge-
samtlänge von 400 cm verlängert werden. Dabei
muss der Durchmesser des
Verlängerungsschlauchs gleich groß wie der
Innendurchmesser des Originalschlauchs sein.
Verwenden Sie bitte ein dazu geeignetes Verbin-
dungsstück.
Der Verlängerungsschlauch darf keine Knie aufweisen.
Für einen einwandfreien Betrieb der Maschine
muss der Ablaufschlauch an dem dazu
bestimmten Halter auf der Rückseite des Gerätes,
oben, rechts, aufgehängt werden.
8
