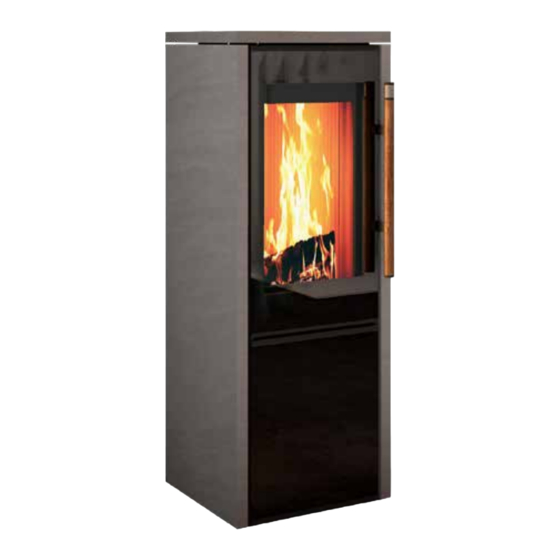

- Seite 1 DIE NEUE VIELFALT DES FEUERS Betriebs- und Montageanleitung Stand: Dezember 2017 VAIO_2...
-
Seite 2: Inhaltsverzeichnis
Grundsätzliche Anforderung an die Montage Die Aufstellung und Installation Ihres VAIO Kaminofens hat durch einen Fachmann zu erfolgen. Vor dem Aufstellen und der Installation Ihres VAIO Kaminofens ist ein Gespräch mit Ihrem bevollmächtigten Be- zirksschornsteinfegermeister zu führen, um die Eignung der Schornsteinanlage und des Aufstellortes so- wie ggf. -
Seite 3: Reinigung Natursteinverkleidung
Union. Die Garantiezeit und Umfang der Garantie wird im Rahmen dieser Bedingungen außer- halb der gesetzlichen Gewährleistung, die unberührt bleibt, gewährt. Die Firma CB stone-tec übernimmt eine 24-monatige Garantie für den Grundkorpus des VAIO Kaminofens. Die Firma CB stone-tec gewährt ebenfalls 24 Monate Garantie für die Natursteinbestandteile und eine Garantie von 6 Monaten auf Feuerroste, Dichtungen und Glaskeramik. -
Seite 4: Garantieverlängerung
VAIO-Partnerbetrieb hilft Ihnen gerne bei der Beantragung der Garantieverlängerung. Wirksamkeitserfordernis für die Garantie Die Garantiezeit beginnt mit Auslieferungsdatum an den VAIO Händler. Dies ist durch die Urkunde, etwa Rechnung mit Lieferbestätigung des VAIO Händler nachzuweisen. Das auf das Produkt bezogene Garantie- zertifikat ist vom Anspruchsteller mit Geltendmachung des Garantieanspruchs vorzulegen. -
Seite 5: Verlängerung Der Garantiezeit
Davon ausgenommen sind gesetzliche Gewährleistungsansprüche, wenn diese im Einzelfall beste- hen sollten. Schlussbemerkung Über diese Garantiebedingungen und Garantiezusagen hinaus, steht Ihnen der Fachhändler/Vertragspart- ner gern mit Rat und Tat zur Verfügung. Es wird ausdrücklich empfohlen, Kaminanlagen und Kaminöfen regelmäßig durch einen Ofensetzer überprüfen zu lassen. VAIO Bedienungsanleitung... -
Seite 6: Technische Daten Und Abmessungen
Aufsicht statthaft. Bauarten von Kaminöfen ALLE KAMINÖFEN VAIO ENTSPRECHEN DIN 18 891 BAUART 1 UND WERDEN MIT DEM ALLE KAMINÖFEN VAIO ENTSPRECHEN DIN 18 891 BAUART 1 UND WERDEN MIT DEM SELBSTSCHLIESSEN- SELBSTSCHLIESSENDEN TÜRMECHANISMUS GESCHLOSSEN. DEN TÜRMECHANISMUS GESCHLOSSEN. DIN 18 891 unterscheidet Kaminöfen der Bauart 1 und 2. Kaminöfen der Bauart 1 haben eine selbstschließende Feuerraumtür und dürfen an einen mehrfach belegten Schornstein angeschlossen werden. -
Seite 7: Sicherheitsanweisungen
Sie können also Luft über ein Anschlussrohr zuführen. So te Brennluft kann mit Verbrennungsluftschieber direkt am zugeführte Brennluft kann mit Verbrennungsluftschieber Ofen gesteuert werden. direkt am Ofen gesteuert werden. Der Luftstutzen der Zentralzuführung für Ø 120 mm. VAIO Bedienungsanleitung - 3 -... -
Seite 8: Bedienung
Die Asche nur in Blechaschebehälter ausleeren! kann. Die Asche nur in Blechaschebehälter ausleeren! Den Kaminofen niemals ohne Aschebehälter heizen! Den Kaminofen niemals ohne Aschebehälter heizen! Den Kaminofen niemals ohne Aschebehälter heizen! - 4 - Aschebehälter Aschebehälter - 4 - - 4 - VAIO Bedienungsanleitung... -
Seite 9: Heizbetrieb
Nachlegen Erst nachlegen, wenn die Flammen nicht mehr lodern. Zum Nachlegen erst den Luftschieber ganz öffnen, Drosselklappe muss offen sein, dann die Türe langsam öffnen und Holzscheite einlegen. Türe unbedingt langsam öffnen um einen eventuellen Flammenrückschlag zu vermeiden. VAIO Bedienungsanleitung... -
Seite 10: Detaillierte Montageanleitung
Transport der Heiztechnik darf grundsätzlich nur stehend oder leicht geneigt auf den Rückseiten ange- ƒ lehnt erfolgen Sackkarren als Transporthilfe dürfen die Heiztechnik nur von den Rückseiten, niemals von der Türseite ƒ aufnehmen Transport der Heiztechnik nur bei geschlossener Feuerraumtür ƒ VAIO Bedienungsanleitung... - Seite 11 Die Bleche müssen immer an den obe- ren Löchern befestigt werden (siehe Bild). Von der Hinterkante der Stein- seitenverkleidung muss das Blech einen Abstand von 15,40 cm aufweisen. * Hinweis: Topeinleger aus Naturstein oder Edelmetall sind bereits ab Werk am Türgriff befestigt. VAIO Bedienungsanleitung...
- Seite 12 Achten Sie darauf, dass beide Befestigungsbleche gleichzeitig Vorrichtung in die Vorrichtungen passen. * Hinweis: - Die Oberflächenbearbeitung muss immer nach vorne zeigen. - Falls die Seitenteile nicht richtig passen (etwas schief hängen), kann man dies durch verschiedene Befestigungsbleche korrigieren. VAIO Bedienungsanleitung...
- Seite 13 Lieferumfang), sind ab Werk auf der Ober- seite der Seitenteile geklebt. Diese dienen als Auflage für die Topplatte. a) Montage Topplatte - Rauchrohrabgang hinten - Nun vorsichtig die Topplatte auf die Silikon- punkte legen. Achtung: Die Unterseite der Topplatte ist ohne Oberflächen- bearbeitung. VAIO Bedienungsanleitung...
- Seite 14 Silikonpunkte legen. Der Dehnungsschnitt der Topplatte muss nach hinten zeigen. Achtung: Die Unterseite der Topplatte ist ohne Oberflächen- bearbeitung. Natursteinhülle fertig Nun ist die Montage abgeschlossen. Servicenummer bei Problemen oder Fragen während der Montage: +49 (0) 170 50 31 344 VAIO Bedienungsanleitung...
-
Seite 15: Reinigung Und Wartung
Brennraum sowie deren Lagerung in unmittelbarer Nähe Ihres Heizgerätes ist wegen Explosions- gefahr strengstens verboten. Beim Nachheizen sollten Sie keine weiten oder leicht brennbaren Kleidungsstücke tragen. Beim Betrieb Ihres Kaminofens ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im gleichen oder in benachbarten Räumen verboten. VAIO Bedienungsanleitung... -
Seite 16: Kaminofeninstallation
Rauchrohre sind eine besondere Gefahrenquelle im Hinblick auf Giftgasaustritt und Brandgefahr. Holen Sie sich unbedingt für deren Anordnung und Montage den Rat eines konzessionierten Fachbetriebes ein. Bitte beachten Sie beim Anschluss Ihres Rauchrohres an den Schornstein, im Bereich mit holzverkleideten Wänden, die ent- sprechenden Einbaurichtlinien. VAIO Bedienungsanleitung... -
Seite 17: Inbetriebnahmeprotokoll
Jährlich durchgeführte Wartungsarbeiten: Art der Arbeiten Name: Datum: Unterschrift: Ä Achtung: Sorgfältig aufbewahren! Bitte bewahren Sie die Anleitung mit einem gültigen und deutlich da- tierten Kaufbeleg auf und halten die Unterlagen bei etwaigen Servicearbeiten für unsere Monteure bereit. VAIO Bedienungsanleitung... -
Seite 18: Produktdatenblätter Gemäß Verordnung Eu 2015/1186
14. Produktdatenblätter gemäß Verordnung EU 2015/1186 Name oder Warenzeichen des Lieferanten: CB stone-tec GmbH Modell des Lieferanten: VAIO_2 Energieeffizienzklasse des Modells: Direkte Wärmeleistung [kW]: Energieeffizienzindex EEI: 108,3 Brennstoff-Energieeffizienz bei Nennwärmeleistung: 81,0 Brennstoff-Energieeffizienz bei Mindestlast (ggf.): N. A. Besondere Vorkehrungen (bei Aufbau, Wartung):... - Seite 19 VAIO Bedienungsanleitung...
