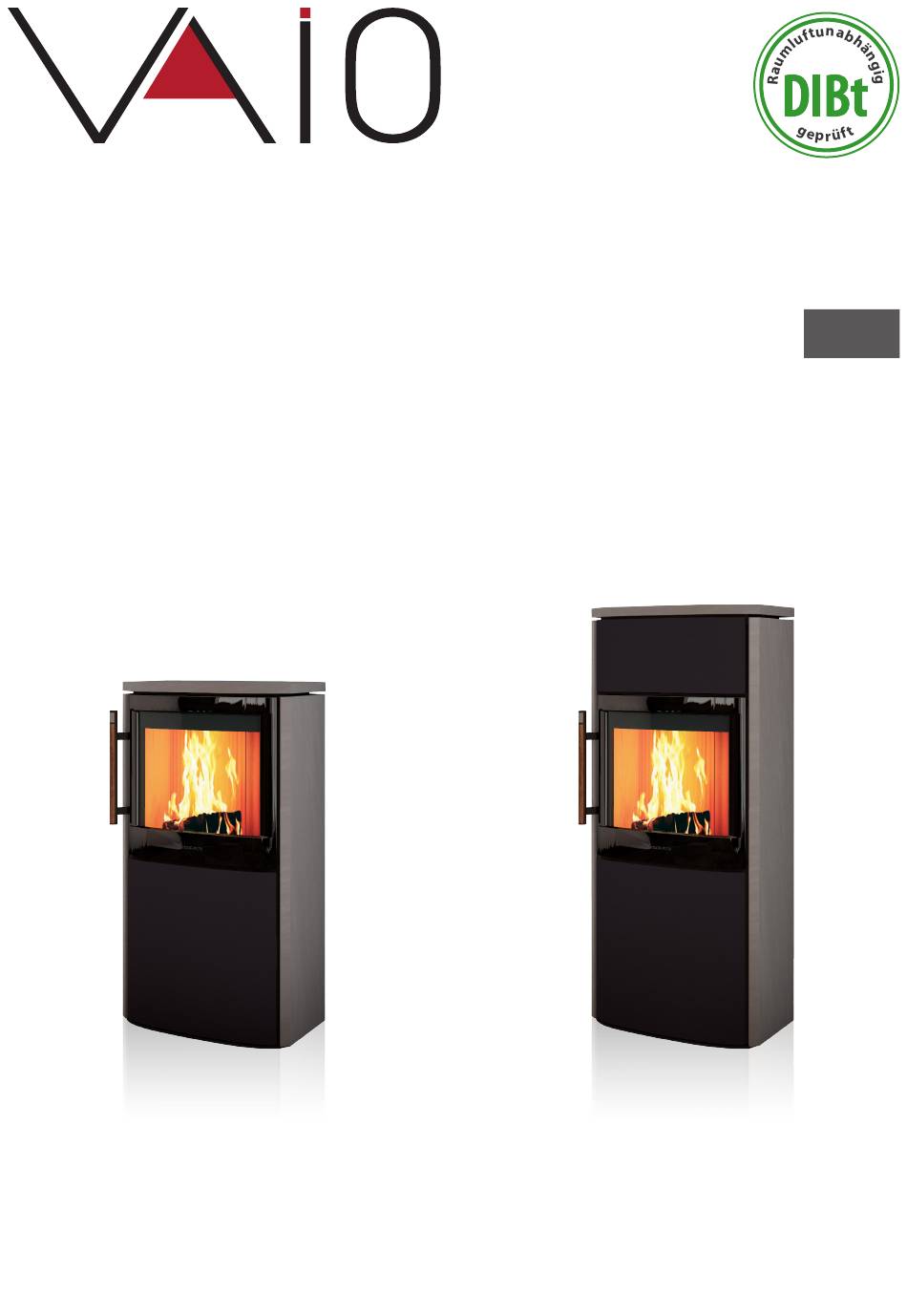

- Seite 1 DIE NEUE VIELFALT DES FEUERS Betriebs- und Montageanleitung Stand: Februar 2019 VAIO_9 VAIO_10...
-
Seite 2: Inhaltsverzeichnis
Grundsätzliche Anforderung an die Montage Die Aufstellung und Installation Ihres VAIO Kaminofens hat durch einen Fachmann zu erfolgen. Vor dem Aufstellen und der Installation Ihres VAIO Kaminofens ist ein Gespräch mit Ihrem bevollmächtigten Be- zirksschornsteinfegermeister zu führen, um die Eignung der Schornsteinanlage und des Aufstellortes so- wie ggf. -
Seite 3: Reinigung Natursteinverkleidung
Union. Die Garantiezeit und Umfang der Garantie wird im Rahmen dieser Bedingungen außer- halb der gesetzlichen Gewährleistung, die unberührt bleibt, gewährt. Die Firma CB stone-tec übernimmt eine 24-monatige Garantie für den Grundkorpus des VAIO Kaminofens. Die Firma CB stone-tec gewährt ebenfalls 24 Monate Garantie für die Natursteinbestandteile und eine Garantie von 6 Monaten auf Feuerroste, Dichtungen und Glaskeramik. -
Seite 4: Wirksamkeitserfordernis Für Die Garantie
Wirksamkeitserfordernis für die Garantie Die Garantiezeit beginnt mit Auslieferungsdatum an den VAIO Händler. Dies ist durch die Urkunde, etwa Rechnung mit Lieferbestätigung des VAIO Händler nachzuweisen. Das auf das Produkt bezogene Garantie- zertifikat ist vom Anspruchsteller mit Geltendmachung des Garantieanspruchs vorzulegen. -
Seite 5: Verlängerung Der Garantiezeit
Davon ausgenommen sind gesetzliche Gewährleistungsansprüche, wenn diese im Einzelfall beste- hen sollten. Schlussbemerkung Über diese Garantiebedingungen und Garantiezusagen hinaus, steht Ihnen der Fachhändler/Vertragspart- ner gern mit Rat und Tat zur Verfügung. Es wird ausdrücklich empfohlen, Kaminanlagen und Kaminöfen regelmäßig durch einen Ofensetzer überprüfen zu lassen. VAIO Bedienungsanleitung... -
Seite 6: Zeichnungen
VAIO Bedienungsanleitung... - Seite 7 VAIO Bedienungsanleitung...
- Seite 8 VAIO Bedienungsanleitung...
- Seite 9 VAIO Bedienungsanleitung...
-
Seite 10: Installationsanleitung
4. Installationsanleitung Gesetzliche Vorschriften Bei der Installation Ihres VAIO-Ofens sollten stets alle gesetzlichen Vorschriften sowie die vor Ort gel- tenden Baubestimmungen eingehalten werden. Haben Sie Fragen hierzu, wenden Sie sich bitte an Ihren Fachhändler. Bitte lassen Sie Ihren Kaminofen von Ihrem Bezirks-Schornsteinfeger-Meister abnehmen! Räumliche Anforderungen... - Seite 11 Abstand zu brennbarem Material Stellen Sie Ihren VAIO-Kaminofen auf eine nicht-brennbare Unterlage. Steht der Kaminofen auf einem Holzfußboden o.ä., muss (in Deutschland) der Boden 50 cm vor und 30 cm beiderseits des Kaminofens (von der Heizöffnung aus gesehen) mit einem nicht brennbaren Material ausgelegt werden. Wenn der Ka- minofen auf einem Sockel steht oder an der Wand hängt, muss der Boden ebenso unter dem Kaminofen...
-
Seite 12: Montage Von Einzelteilen
5. Wandrosette. Kaschiert Reparaturen im Bereich der Mauerbuchse. 6. Verbindungsstelle. Mit Dichtungsschnur abdichten. 7. Rauchkanäle des VAIO-Kaminofens. 8. Deckplatte an der äußeren Rückwand: Wird bei hinterem Rauchabgang ausgebrochen. 9. Aufgeschraubter Deckel: Wird bei hinterem Rauchabgang an die obere Deckplatte geschraubt. - Seite 13 Vor einem weiteren Gebrauch muss der Schornstein vom Schornsteinfeger kontrolliert werden. Testergebnisse eines Nennleistungstests gemäß EN 13240 Nennheizleistung 7 kW Rauchtemperatur – Messpunkt nach EN 13240 267ºC Rauchgastemperatur – gemessen im Abgasstutzen 320ºC Rauchgasmassendurchfluss 5,9 g/s Wirkungsgrad Prüfergebnisse nach NS 3558 Partikelemission 1,74 g/kg VAIO Bedienungsanleitung...
-
Seite 14: Detaillierte Montageanleitung
Transport der Heiztechnik darf grundsätzlich nur stehend oder leicht geneigt auf den Rückseiten ange- ƒ lehnt erfolgen Sackkarren als Transporthilfe dürfen die Heiztechnik nur von den Rückseiten, niemals von der Türseite ƒ aufnehmen Transport der Heiztechnik nur bei geschlossener Feuerraumtür ƒ VAIO Bedienungsanleitung... - Seite 15 Montage der Stellfüße Die zusammengebauten Stellfüße nun in die vorgesehenen Halterungen an der Bodenplatte anbringen. Montage der Stellfüße Nun die Dichtung von oben über die Schraube schieben. Im Anschluss können die einzelnen Stellfüße mit Hilfe eines Inbussschlüssels justiert werden. VAIO Bedienungsanleitung...
- Seite 16 Metall in das Holz geschraubt. Türgriff montieren Jetzt kann der Griff an die Feuerraumtür mit den mitgelieferten Linsenkopfschrau- ben befestigt werden. * Hinweis: Topeinleger aus Naturstein oder Edelmetall sind bereits ab Werk am Türgriff befestigt. VAIO Bedienungsanleitung...
-
Seite 17: Vorbereitung Seitenverkleidung
Aussparungen, diese geben vor, wo hinten und vorne ist (siehe Bild). Montage linkes Seitenteil Linkes Seitenteil vorsichtig an den Ofen heben. Achten Sie darauf, dass sich das Element parallel zum Ofen befindet. * Hinweis: Die Oberflächenbearbeitung muss immer nach vorne zeigen. VAIO Bedienungsanleitung... - Seite 18 Hinweis: - Wenn das Seitenteil nach dem Einhängen wackelt bzw. Luft hat, muss es nochmal ausgehängt und die Senkkopfschrauben weiter hinein gedreht werden. - Wenn das Seitenteil zu schwer oder gar nicht nach unten in die Schlüssellöcher gleitet, muss es nochmal ausgehängt werden und die Senkkopfschrauben etwas heraus gedreht werden. VAIO Bedienungsanleitung...
- Seite 19 Achtung: Die Löcher auf der Unterseite der Topplatte geben vor, wo vorne bei der Topplatte ist (siehe Punkt 8). Natursteinhülle fertig Nun ist die Montage abgeschlossen. Servicenummer bei Problemen oder Fragen während der Montage: +49 (0) 170 50 31 344 VAIO Bedienungsanleitung...
-
Seite 20: Feuerungsanleitung - Holz
Zum Thema Brennstoff Zulässige Brennstoffe VAIO-Kaminöfen sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von höchstens 18% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brenn- wertausnutzung die Folge. - Seite 21 Flammen mehr sichtbar sind. Erst dann kann nachgelegt werden. Wichtig! Der Aschekasten darf während der Anheizphase nicht geöffnet werden und muss im Betrieb immer geschlossen sein, weil sonst die automatische Luftregulierung beschädigt wird. Die Tür darf nur beim Anheizen, Nachlegen und beim Reinigen geöffnet werden. VAIO Bedienungsanleitung...
-
Seite 22: Allgemeines Über Feuerung
Wird diese Grenze überschritten, entfällt die für den Ofen übliche Werksgarantie. Es besteht zudem die Gefahr einer Beschädigung durch zu intensive Wärme. Der Ofen ist für intermittierende Verbrennung zu- gelassen. Typisches Befeuerungsintervall Typisches Befeuerungsintervall bei Nennleistung Holz: 45 min (1,8 Kg Holz) VAIO Bedienungsanleitung... - Seite 23 Briketts geben viel Wärme ab. Bestimmte Typen weiten sich sehr stark aus, was eine unkontrollierbare Verbrennung zur Folge haben kann. Der Kaminofen ist nur für die Befeuerung mit Holz EN 13240-genehmigt. Verwenden Sie auf keinen Fall Spanplatten, lackiertes, bemaltes oder imprägniertes Holz, Kunststoffe oder Gummi. VAIO Bedienungsanleitung...
-
Seite 24: Wartung
Ofens. Sobald aber der Verschleiß die Hälfte der ursprünglichen Dicke übersteigt, sollte die Isolierung unbedingt ausgewechselt werden. VAIO Automatic (Zeichnung G) Die Topplatte vom Kaminofen abheben. Die Rückwandplatte durch Lösen der beiden Schrauben abmon- tieren. Der Ausgangspunkt der Fühlerstange wird bei kaltem Ofen kontrolliert. Der Ausgangspunkt im kalten Zustand ist ca. -
Seite 25: Betriebsstörungen
Stellen Sie den Gebrauch ein, und wenden Sie sich an den Fachmann. Bei Betriebsstörungen, den Sie nicht selber abhelfen können, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden. 11. Leistungserklärung Download der Leistungserklärung von unserer Webseite über folgende Links: www.vaio-fire.de VAIO Bedienungsanleitung... -
Seite 26: Inbetriebnahmeprotokoll
Jährlich durchgeführte Wartungsarbeiten: Art der Arbeiten Name: Datum: Unterschrift: Ä Achtung: Sorgfältig aufbewahren! Bitte bewahren Sie die Anleitung mit einem gültigen und deutlich da- tierten Kaufbeleg auf und halten die Unterlagen bei etwaigen Servicearbeiten für unsere Monteure bereit. VAIO Bedienungsanleitung... -
Seite 27: Produktdatenblätter Gemäß Verordnung Eu 2015/1186
13. Produktdatenblätter gemäß Verordnung EU 2015/1186 Name oder Warenzeichen des Lieferanten: CB stone-tec GmbH Modell des Lieferanten: VAIO_9 Energieeffizienzklasse des Modells: Direkte Wärmeleistung [kW]: Energieeffizienzindex EEI: 107,0 Brennstoff-Energieeffizienz bei Nennwärmeleistung: 80,0 Brennstoff-Energieeffizienz bei Mindestlast (ggf.): N. A. Besondere Vorkehrungen (bei Aufbau, Wartung):... - Seite 28 Wir wünschen Ihnen viel Freude und gemütliche Stunden mit Ihrem VAIO Kaminofen. CB stone-tec GmbH Behaimweg 2 DE-87781 Ungerhausen Tel.: +49 (0) 83 93 9469 - 0 Stand: 2019 Februar Fax: +49 (0)83 93 9469 - 999 info@vaio-fire.de www.vaio-fire.de...
