Omnio ES20-CH Bedienungsanleitung

Bedienungsanleitung
Einsteigerset Nr. 20
Minuterie TimeSwitch
Bezeichnung
Vorkonfiguriertes Set bestehend aus Wandsender WS-CH
und Schaltaktor EB-UNO, 1 Schliesskontakt 16 A 230 V~,
Versorgungsspannung 230 V~
KURZ ANLEITUNG
• Schaltaktor gemäss Schema anschliessen
• Wandsender montieren
• Fertig!
EIGENSCH AF TEN
• Plug&Play - komplett vorkonfiguriertes Set
• Der mitgelieferte Wandsender ist bereits mit der Funktion
A24 Minuterie TimeSwitch (AW24) eingelernt
• Treppenlichtdauer von 1 Sekunde bis 60 Stunden
einstellbar, Standard = 3 Minuten
• Bis zu 49 Wandsender einlernbar
• Äusserst kompakte Bauform
• Nebenstelleneingang
• Repeaterfunktion über ARCO zuschaltbar
• EnOcean Equipment Profile (EEP) D2-01-00
• ARCO fähig (AWAG Remote Commissioning)
AL LGEM EIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden manuell durch ein einfaches Verfahren auf den Aktor ein-
und ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedens-
te Parameter zugeordnet werden.
Mit ARCO-Technologie lassen sich alle Omnio Aktoren vollständig und ohne
manuellen Zugriff zum Gerät per Funk konfigurieren. Die leistungsstarke Software
E-Tool bildet dabei das Herzstück, um Projekte beliebiger Grösse bequem am
Schreibtisch zu planen, konfigurieren und dokumentieren.
PRODUKTBESCHREIBUNG

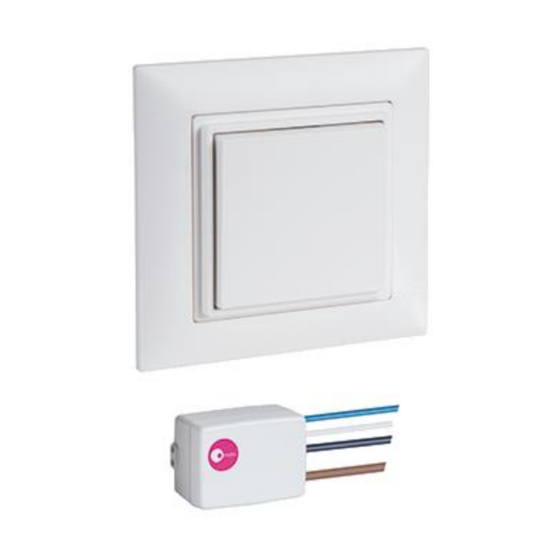

Das Omnio Einsteigerset Nr. 20: Minuterie TimeSwitch ist ein vorkonfiguriertes
Set zum Schalten von elektrischen Verbrauchern. Es lässt sich ohne weitere
Konfiguration installieren. Das Set besteht aus einem Schaltaktor EB-UNO und
einem Wandsender WS-CH, welcher bereits mit der Funktion A24 Minuterie
TimeSwitch (AW24) eingelernt ist. Sein potentialgebundener 230 V~ Ausgang
kann von bis zu 49 Omnio Funksendern angesteuert werden. Jedem dieser
Sender wird auf dem Schaltaktor automatisch die Funktion A24 Minuterie
TimeSwitch (AW24) zugeordnet. Über ARCO kann der Repeater aktiviert werden.
Der Nebenstelleneingang ist standardmässig mit der Funktion A24 Minuterie
TimeSwitch (AW24) belegt. Bidirektionale Kommunikation, EEP D2-01-00, ARCO
fähig (AWAG Remote Commissioning). Geeignet als Einbaugerät.
ANZEIGE - UND BEDIENE LEM ENTE
Anschlüsse
• braun
Netzspannung L 230 V~
• blau
Netzspannung N 230 V~
• schwarz Relaisausgang 230 V~
• weiss
Nebenstelleneingang T
Bedienelemente
• LED
LED grün/rot
• LRN
Lerntaste
INST ALL ATIO N
Das Gerät ist für feste Installation in Innen-
räumen (trockene Räume) zum Einbau in
Kunststoffdosen durch autorisiertes Fachper-
sonal unter Einhaltung der technischen
Daten und gängigen Sicherheitsvorschriften
bestimmt.
Das Gerät muss mit einem 16 A Leitungs-
schutzschalter abgesichert werden.
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
ES20-CH
Pack de démarrage n° 20
Art.-No.
Typ / Type
N° d'article
ES20-CH 9100 020
PRÉSENT ATION GÉNÉR AL E
Les actionneurs Omnio (récepteurs) sont commandés par signal radio des émet-
teurs Omnio. Chaque émetteur peut commander un nombre illimité d'actionneurs.
Une opération simple permet de programmer (et déprogrammer) les émetteurs
radio. A chaque émetteur, une fonction à effectuer par l'actionneur et différents
paramètres peuvent être attribués.
A l'aide de la technologie ARCO, tous les actionneurs Omnio peuvent être entiè-
rement configurés par signal radio, sans intervention manuelle sur l'appareil. Le
logiciel performant E-Tool au coeur de la technologie permet de planifier, de
configurer et de documenter des projets de toute taille, confortablement et depuis
le bureau.
DESCRIPTION DU PRODU I T
Le Pack de démarrage Omnio n° 20: Minuterie TimeSwitch est un ensemble
préconfiguré permettant de commuter des appareils électriques. Il s'installe sans
aucune configuration supplémentaire. L'ensemble se compose d'un actionneur de
commutation EB-UNO et d'un émetteur mural WS-CH qui est déjà programmé
avec la fonction A24 Minuterie TimeSwitch (AW24). Sa sortie 230 V~ liée au
potentiel peut être commandée par jusqu'à 49 émetteurs radio Omnio. A chacun
de ses émetteurs, la fonction A24 Minuterie TimeSwitch (AW24) est associée
automatiquement sur l'actionneur de commutation. Via ARCO, la fonction répé-
teur peut être activée. L'entrée de poste secondaire est configurée par défaut
avec la fonction A24 Minuterie TimeSwitch (AW24). Communication bidirection-
nelle, EEP D2-01-00, compatible avec la technologie ARCO (AWAG Remote
Commissioning). Convient pour montage encastré.
Mode d'emploi
Minuterie TimeSwitch
Designation
Pack de démarrage préconfiguré se composant d'un émetteur
mural WS-CH et d'un actionneur de commutation EB-UNO, 1
contact de fermeture, 16 A 230 V~, tension d'alimentation 230 V~
INSTRUCTIONS EN BREF
• Raccorder l'actionneur de commutation selon le schéma
• Installer l'émetteur
• Ça y est!
FONCTIONS
• Plug&Play – Set complètement préconfiguré
• L'émetteur mural inclus est déjà programmé avec la
fonction A24 Minuterie TimeSwitch (AW24)
• La durée de l'éclairage cage d'escalier peut être réglée
de 1 sec. à 60 heures. La durée par défaut est de 3
minutes
• Jusqu'à 49 émetteurs muraux peuvent être associés
• Design compact
• Entrée de poste secondaire
• La fonction répéteur peut être activée via ARCO
• EnOcean Equipment Profile (EEP) D2-01-00
• Compatible ARCO (AWAG Remote Commissioning)
ÉLÉM ENTS D' AFFICH AGE ET DE COMM ANDE
Connecteurs
• brun
tension d'alimentation L 230 V~
• bleu
tension d'alimentation N 230 V~
• noir
sortie de relais 230 V~
• blanc
entrée de poste secondaire T
Éléments de commande
• LED
LED vert/rouge
• LRN
Touche LRN
INST ALL ATIO N
L'appareil est destiné à une utilisation à
l'intérieur d'un bâtiment (pièces sèches),
pour encastrement dans des boîtiers en
plastique. L'installation ne doit être effec-
tuée que par du personnel qualifié agréé,
dans le respect des données techniques et
des consignes de sécurité en vigueur.
L'appareil doit pouvoir être coupé par un
disjoncteur de protection 16 A.
SW: V170914 / V01.001 / 30.09.2017 Seite 1 / 4
EnOcean-Technologie (868 MHz)
9100020.docx / 1876139
