Bedienungsanleitung
Einsteigerset Nr. 20
Minuterie TimeSwitch
Bezeichnung
Vorkonfiguriertes Set bestehend aus Wandsender WS-CH
und Schaltaktor EB-UNO, 1 Schliesskontakt 16 A 230 V~,
Versorgungsspannung 230 V~
KURZ ANLEITUNG
• Schaltaktor gemäss Schema anschliessen
• Wandsender montieren
• Fertig!
EIGENSCH AF TEN
• Plug&Play - komplett vorkonfiguriertes Set
• Der mitgelieferte Wandsender ist bereits mit der Funktion
A24 Minuterie TimeSwitch (AW24) eingelernt
• Treppenlichtdauer von 1 Sekunde bis 60 Stunden
einstellbar, Standard = 3 Minuten
• Bis zu 49 Wandsender einlernbar
• Äusserst kompakte Bauform
• Nebenstelleneingang
• Repeaterfunktion über ARCO zuschaltbar
• EnOcean Equipment Profile (EEP) D2-01-00
• ARCO fähig (AWAG Remote Commissioning)
AL LGEM EIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern.
Die Funksender werden manuell durch ein einfaches Verfahren auf den Aktor ein-
und ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedens-
te Parameter zugeordnet werden.
Mit ARCO-Technologie lassen sich alle Omnio Aktoren vollständig und ohne
manuellen Zugriff zum Gerät per Funk konfigurieren. Die leistungsstarke Software
E-Tool bildet dabei das Herzstück, um Projekte beliebiger Grösse bequem am
Schreibtisch zu planen, konfigurieren und dokumentieren.
PRODUKTBESCHREIBUNG

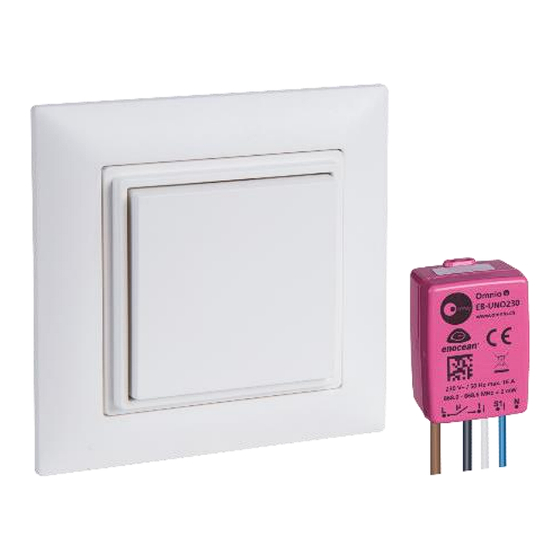

Das Omnio Einsteigerset Nr. 20: Minuterie TimeSwitch ist ein vorkonfiguriertes
Set zum Schalten von elektrischen Verbrauchern. Es lässt sich ohne weitere
Konfiguration installieren. Das Set besteht aus einem Schaltaktor EB-UNO und
einem Wandsender WS-CH, welcher bereits mit der Funktion A24 Minuterie
TimeSwitch (AW24) eingelernt ist. Sein potentialgebundener 230 V~ Ausgang
kann von bis zu 49 Omnio Funksendern angesteuert werden. Jedem dieser
Sender wird auf dem Schaltaktor automatisch die Funktion A24 Minuterie
TimeSwitch (AW24) zugeordnet. Über ARCO kann der Repeater aktiviert werden.
Der Nebenstelleneingang ist standardmässig mit der Funktion A24 Minuterie
TimeSwitch (AW24) belegt. Bidirektionale Kommunikation, EEP D2-01-00, ARCO
fähig (AWAG Remote Commissioning). Geeignet als Einbaugerät.
ANZEIGE - UND BEDIENE LEM ENTE
Anschlüsse
• braun
Netzspannung L 230 V~
• blau
Netzspannung N 230 V~
• schwarz Relaisausgang 230 V~
• weiss
Nebenstelleneingang T
Bedienelemente
• LED
LED grün/rot
• LRN
Lerntaste
INST ALL ATIO N
Das Gerät ist für feste Installation in Innen-
räumen (trockene Räume) zum Einbau in
Kunststoffdosen durch autorisiertes Fachper-
sonal unter Einhaltung der technischen
Daten und gängigen Sicherheitsvorschriften
bestimmt.
Das Gerät muss mit einem 16 A Leitungs-
schutzschalter abgesichert werden.
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
ES20-CH
Typ / Type Art.-No./Item N°
ES20-CH 9100 020
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited number of
actuators. The radio transmitter can be manually programmed and deprogrammed
to an actuator following a simple procedure. Via actuator each transmitter can be
given a certain function and different parameters.
With ARCO technology, all Omnio actuators can be configured completely by
radio without manual access to the device. The powerful software E-Tool consti-
tutes the key component for convenient planning, configuring and documenting
projects of any size right at your desk.
PRODUCT DESCRIPTIO N
The Omnio starter set N° 20: Timer TimeSwitch is a preconfigured set for
switching electrical loads. It can be installed without further configuration. The set
consists of a switching actuator EB-UNO and a wall mounted transmitter WS-CH,
which is already programmed with the function A24 Timer TimeSwitch (AW24). Its
non-isolated 230 V~ output is able to be controlled by up to 49 Omnio radio
transmitters. Each transmitter can be programmed with the function A24 Timer
TimeSwitch (AW24). Via ARCO the repeater can be activated as well. The exten-
sion input is preconfigured by default with the function A24 Timer TimeSwitch
(AW24). Bidirectional communication, EEP D2-01-00, ARCO ready (AWAG
Remote Commissioning). Suitable as built-in unit.
Manual
starter set N° 20
EnOcean-Technologie (868 MHz)
Timer TimeSwitch
Designation
Preconfigured set consisting of wall mounted transmitter WS-CH
and switching actuator EB-UNO, 1 closing contact 16 A 230 V~,
supply voltage 230 V~
BRIEF INSTRUCTION
• Attach switching actuator according to plan
• Mount wall mounted transmitter
• Done!
FE ATURES
• Plug&Play - completely preconfigured set
• The included wall mounted transmitter is already
programmed with function A24 Timer TimeSwitch
(AW24)
• Staircase light duration adjustable from 1 second upto 60
hours, default = 3 minutes
• Up to 49 transmitter can be programmed
• Extremely compact design
• Extension input
• Repeater function can be activated via ARCO
• EnOcean Equipment Profile (EEP) D2-01-00
• ARCO ready (AWAG Remote Commissioning)
GENER AL
DISPL AY AND OPER ATIN G ELEM ENTS
Connectors
• brown
line voltage L 230 V~
• blue
line voltage N 230 V~
• black
relay output 230 V~
• white
extension input T
Operating elements
• LED
LED green/red
• LRN
learn button
INST ALL ATIO N
This device is suitable for flush mounted
sockets installed
through authorised personnel in compliance
with the technical data and common safety
regulations.
This device needs to be protected by a
16 A circuit breaker.
SW: V170914 / V01.001 / 30.09.2017 Seite 1 / 4
indoors (dry rooms)
9100020.docx / 1876138
