Velleman projects K2543 Bedienungsanleitung Seite 7



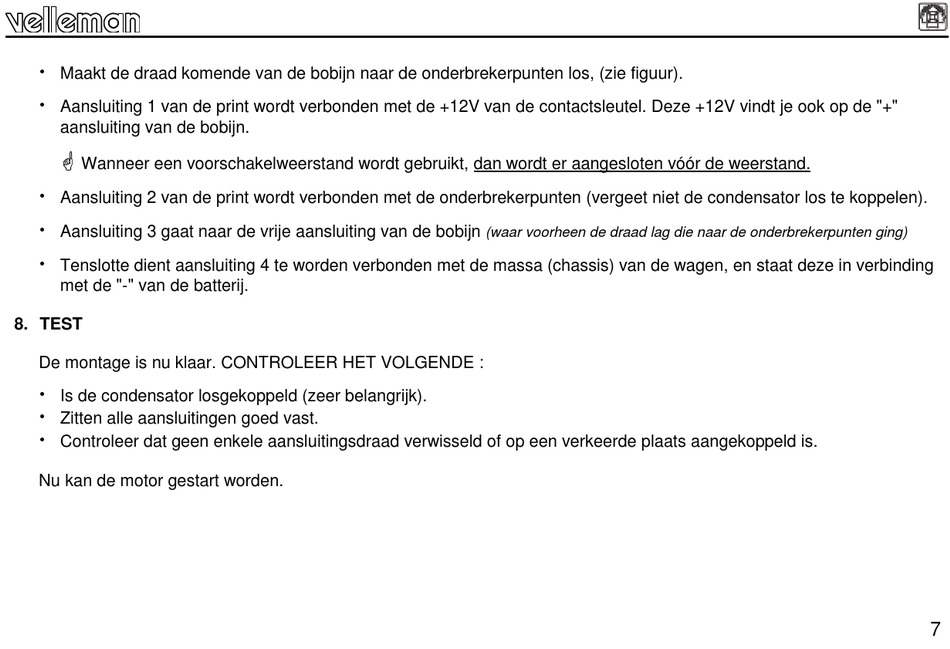

Maakt de draad komende van de bobijn naar de onderbrekerpunten los, (zie figuur).

Aansluiting 1 van de print wordt verbonden met de +12V van de contactsleutel. Deze +12V vindt je ook op de "+"
aansluiting van de bobijn.

Wanneer een voorschakelweerstand wordt gebruikt, dan wordt er aangesloten vóór de weerstand.

Aansluiting 2 van de print wordt verbonden met de onderbrekerpunten (vergeet niet de condensator los te koppelen).

Aansluiting 3 gaat naar de vrije aansluiting van de bobijn

Tenslotte dient aansluiting 4 te worden verbonden met de massa (chassis) van de wagen, en staat deze in verbinding
met de "-" van de batterij.
8. TEST
De montage is nu klaar. CONTROLEER HET VOLGENDE :

Is de condensator losgekoppeld (zeer belangrijk).

Zitten alle aansluitingen goed vast.

Controleer dat geen enkele aansluitingsdraad verwisseld of op een verkeerde plaats aangekoppeld is.
Nu kan de motor gestart worden.
(waar voorheen de draad lag die naar de onderbrekerpunten ging)
7
