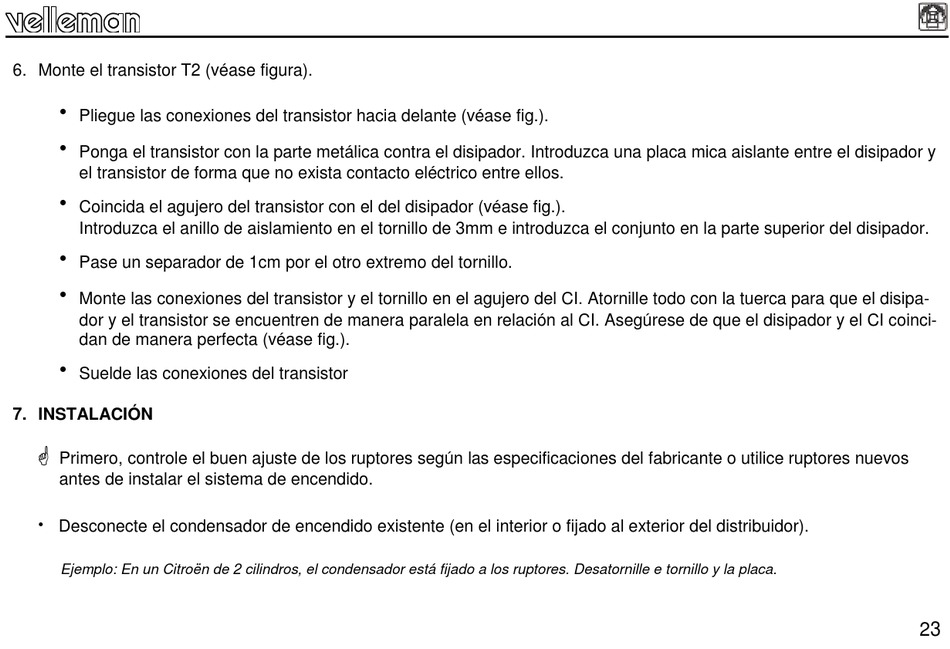

6. Monte el transistor T2 (véase figura).

Pliegue las conexiones del transistor hacia delante (véase fig.).

Ponga el transistor con la parte metálica contra el disipador. Introduzca una placa mica aislante entre el disipador y
el transistor de forma que no exista contacto eléctrico entre ellos.

Coincida el agujero del transistor con el del disipador (véase fig.).
Introduzca el anillo de aislamiento en el tornillo de 3mm e introduzca el conjunto en la parte superior del disipador.

Pase un separador de 1cm por el otro extremo del tornillo.

Monte las conexiones del transistor y el tornillo en el agujero del CI. Atornille todo con la tuerca para que el disipa-
dor y el transistor se encuentren de manera paralela en relación al CI. Asegúrese de que el disipador y el CI coinci-
dan de manera perfecta (véase fig.).

Suelde las conexiones del transistor
7. INSTALACIÓN

Primero, controle el buen ajuste de los ruptores según las especificaciones del fabricante o utilice ruptores nuevos
antes de instalar el sistema de encendido.

Desconecte el condensador de encendido existente (en el interior o fijado al exterior del distribuidor).
Ejemplo: En un Citroën de 2 cilindros, el condensador está fijado a los ruptores. Desatornille e tornillo y la placa.
