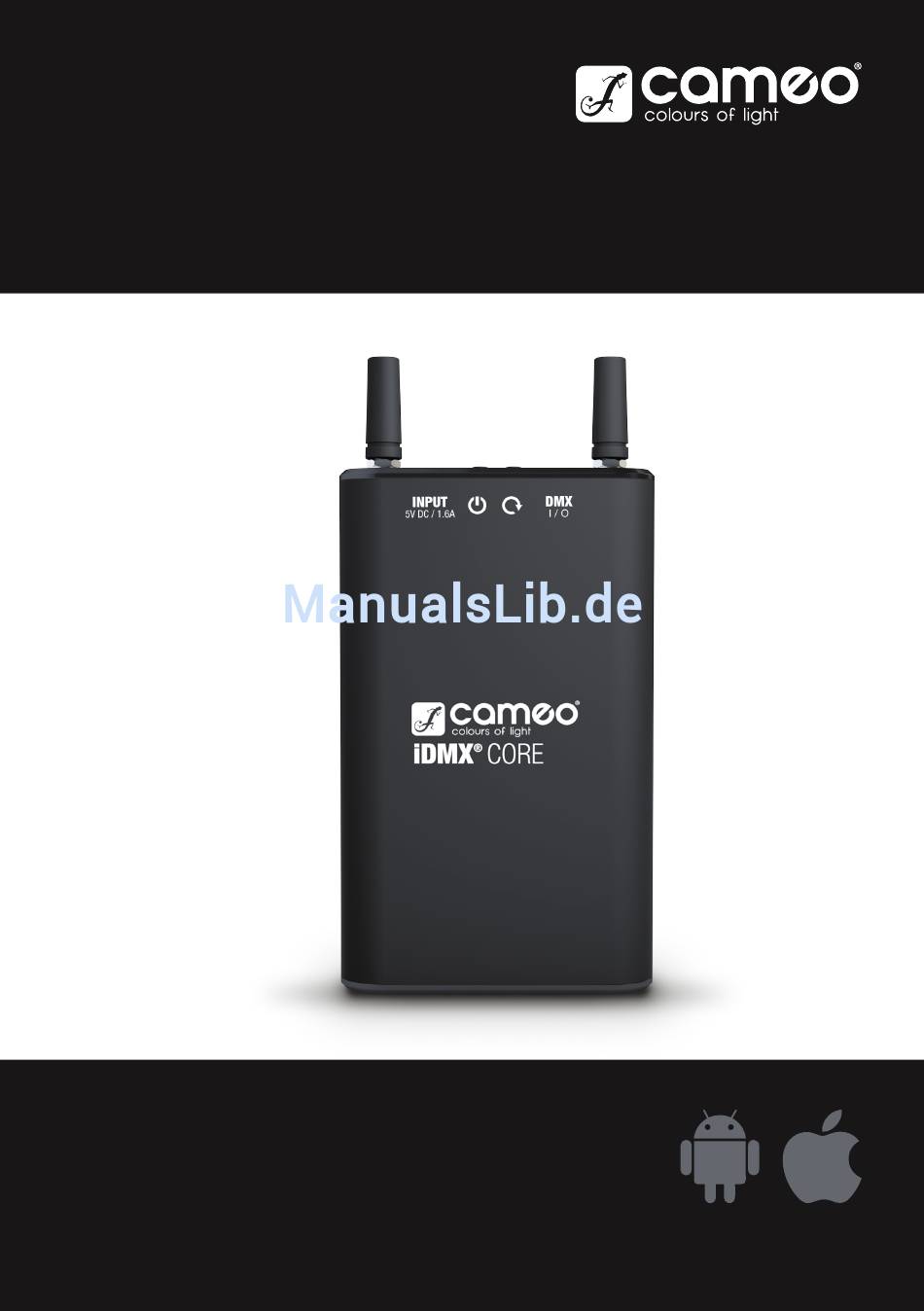

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO iDMX CORE ® WIFI TO W-DMX™ CONVERTER Free App CLIDMXCORE...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 18-19 INTRODUCTION INTRODUCCIÓN CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANDO Y VISUALIZACIÓN 20-21 ACCESSORIES INCLUDED ACCESORIOS INCLUIDOS TECHNICAL DATA DATOS TÉCNICOS MANUFACTURER’S DECLARATIONS DECLARACIONES DEL FABRICANTE COMMUNICATION SHEET IDMX... -
Seite 3: Preventive Measures
We have designed this product to operate reliably over many years. Please read this User‘s Manual carefully, so that you can begin making optimum use of your Cameo Light product quickly. Learn more about Cameo Light on our website WWW.CAMEOLIGHT.COM. -
Seite 4: Introduction
Wireless lighting control with iOS and Android devices is right at your fingertips with the iDMX® CORE WiFi and W-DMX™ box. The bat- tery-operated device has been specifically designed to work with the iDMX® controller app from Cameo. It contains a W-DMX™ transmitter with a range of up to 300 m, working in the 2.4 GHz range. -
Seite 5: Connections, Operating And Display Elements
CONNECTIONS, OPERATING AND DISPLAY ELEMENTS INPUT Micro-USB socket for charging the internal battery (charging voltage 5V DC/1.6A, power supply and USB cable included) and connecting a power bank (external 5V battery pack). If the internal battery is charging, the battery charge status LED flashes approximately every 2 seconds. When the battery is fully charged, the flashing stops and the green LED remains constantly lit. -
Seite 6: Factory Reset
In the event of this happening, move to a 5 GHz WLAN network if possible. The Cameo iDMX® controller app is available for iOS and Android devices and can be downloaded free of charge from the product page for the device at WWW.CAMEOLIGHT.COM. -
Seite 7: Technical Data
TECHNICAL DATA Product number: CLIDMXCORE Product Type: DMX accessories Type: WiFi to W-DMX™ converter WiFi network: 2.4 GHz (channel 2 or 11) WiFi range: Up to 15 m W-DMX™ network: 2.4 GHz W-DMX™ range: Up to 300 m DMX input: Mini-XLR (1 X Y-adapter cable 3-pin XLR &... -
Seite 8: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Seite 9: Einführung
Drahtlose Lichtsteuerung mit iOS- und Android-Geräten ist mit der iDMX® CORE WiFi und W-DMX™ Box sofort zur Hand. Das batteriebe- triebene Gerät ist speziell für die Zusammenarbeit mit der iDMX® Controller App von Cameo entwickelt. Es beherbergt einen W-DMX™ Sender mit einer Reichweite von bis zu 300 m, der im 2,4 GHz Bereich arbeitet. 3- und 5-polige DMX-Ein- und Ausgänge ermöglichen den Einsatz mit DMX-Lichtpulten sowie die drahtlose Steuerung herkömmlicher DMX-Scheinwerfer über WiFi. -
Seite 10: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE INPUT Micro-USB-Buchse zum Laden des internen Akkus (Ladespannung 5V DC / 1,6A, Netzteil und USB-Kabel im Lieferumfang enthalten) und zum Anschließen einer Powerbank (externer 5V Akkupack). Sobald der interne Akku geladen wird, blinkt die Anzeige-LED für den Akku-Ladestatus circa alle 2 Sekunden, ist der Akku voll geladen, stoppt das Blinken und die LED leuchtet permanent grün. -
Seite 11: Zubehör Inklusive
Bei Betrieb des iDMX Core WiFi to W-DMX-Converters in der Nähe eines 2,4 GHz WLAN-Netzwerks können Störungen im WLAN-Netzwerk auftreten. Falls möglich, weichen Sie in diesem Fall auf ein 5 GHz WLAN-Netzwerk aus. Die Cameo iDMX® Controller App steht sowohl für iOS- als auch Android-Geräte zum Download auf der Produktseite des Geräts auf WWW.CAMEOLIGHT.COM kostenlos zur Verfügung. -
Seite 12: Technische Daten
TECHNISCHE DATEN Artikelnummer: CLIDMXCORE Produktart: DMX Zubehör Typ: WiFi to W-DMX™ Konverter WiFi Netzwerk: 2,4 GHz (Kanal 2 oder 11) Reichweite WiFi: bis 15m W-DMX™ Netzwerk: 2,4 GHz Reichweite W-DMX™: bis 300m DMX-Eingang: Mini-XLR (1x Y-Adapterkabel 3-Pol XLR & 1x Y-Adapterkabel 5-Pol XLR inklusive) DMX-Ausgang: Mini-XLR (1x Y-Adapterkabel 3-Pol XLR &... -
Seite 13: Francais
Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème.Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. -
Seite 14: Introduction
W-DMX™. L’appareil alimenté par batterie est spécialement développé pour fonctionner en combinaison avec l’application iDMX® Controller de Cameo. Il contient un émetteur W-DMX™ ayant une portée pouvant atteindre 300 m, qui travaille dans la bande 2,4 GHz. Les entrées et sorties DMX 3 et 5 pôles permettent l'utilisation de pupitres d'éclairage DMX ainsi que la commande d'éclairage sans fil de projecteurs DMX... -
Seite 15: Raccordements, Éléments De Commande Et D'affichage
RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D’AFFICHAGE INPUT Prise micro-USB pour charger la batterie interne (tension de charge 5 V CC / 1,6 A, bloc d’alimentation et câble USB fournis à la livraison) et brancher un accumulateur d’énergie (bloc d’accumulateurs externe 5 V). Dès que la batterie interne est en charge, la LED d’état de charge de la batterie clignote environ toutes les 2 secondes. -
Seite 16: Accessoires Inclus
Si le convertisseur iDMX Core WiFi to W-DMX est utilisé à proximité d’un réseau Wi-Fi de 2,4 GHz, des perturbations peuvent se manifester sur le réseau Wi-Fi. Si possible, recourir alors à un réseau Wi-Fi de 5 GHz. L’application iDMX® Controller de Cameo est disponible en téléchargement gratuit sur la page produit sur WWW.CAMEOLIGHT.COM a ussi bien pour les systèmes iOS qu’Android. -
Seite 17: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Référence : CLIDMXCORE Catégorie de produit : Accessoire DMX Type : convertisseur Wi-Fi to W-DMX™ Réseau Wi-Fi : 2,4 GHz (canal 2 ou 11) Portée Wi-Fi : jusqu’à 15 m Réseau de W-DMX™ : 2,4 GHz Portée W-DMX™ : jusqu’à 300 m Entrée DMX :... -
Seite 18: Español
Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años.Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de Cameo Light. Más información sobre Cameo Light en la web WWW.CAMEOLIGHT.COM. MEDIDAS DE SEGURIDAD 1. -
Seite 19: Introducción
El control inalámbrico de la iluminación con dispositivos iOS y Android está inmediatamente al alcance de su mano con la iDMX® CORE Box de WiFi a W-DMX™. Este dispositivo a batería se ha desarrollado especialmente para su uso con la app iDMX® Controller de Cameo e integra un transmisor W-DMX™... -
Seite 20: Conexiones, Elementos De Mando Y Visualización
CONEXIONES, ELEMENTOS DE MANDO Y VISUALIZACIÓN ENTRADA Toma USB micro para cargar la batería interna (tensión de carga 5 V CC / 1,6 A; el adaptador de corriente y el cable USB están incluidos en el volumen de suministro) y para conectar un banco de baterías (paquete de baterías externo de 5 V). En el momento en que comienza a cargarse la batería interna, el LED indicador parpadea aproximadamente cada dos segundos para señalar el estado de carga;... -
Seite 21: Restablecimiento De La Configuración De Fábrica
Si se opera el convertidor iDMX Core WiFi a W-DMX cerca de una red WLAN de 2,4 GHz, pueden ocurrir fallos en la red WLAN. Si fuese posible, cambie a una red WLAN de 5 GHz en ese caso. La app iDMX® Controller de Cameo está disponible gratuitamente para su descarga tanto para dispositivos IOS como para dispositivos Android en la página del producto en WWW.CAMEOLIGHT.COM. -
Seite 22: Datos Técnicos
DATOS TÉCNICOS Número de artículo: CLIDMXCORE Tipo de producto: accesorio DMX Tipo: convertidor WiFi a W-DMX™ Red WiFi: 2,4 GHz (canal 2 o canal 11) Alcance de la WiFi: hasta 15 m Red W-DMX™: 2,4 GHz Alcance del W-DMX™: hasta 300 m Entrada DMX: Mini-XLR (se incluye un cable de adaptador en Y XLR de 3 pines y un cable de adaptador en... -
Seite 23: Polski
To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki Cameo Light. Więcej informacji na temat Cameo Light znajdą Państwo na naszej stronie internetowej pod adresem WWW.CAMEOLIGHT.COM. -
Seite 24: Wprowadzenie
Urządzenie iDMX® CORE WiFi i W-DMX™ Box umożliwia bezprzewodowe sterowanie oświetleniem za pomocą urządzeń z systemami iOS i Android. Urządzenie jest zasilane bateriami i przeznaczone specjalnie do stosowania z aplikacją kontrolera iDMX® firmy Cameo. Zostało wyposażone w nadajnik W-DMX™ o zasięgu do 300 m, pracujący w zakresie 2,4 GHz. 3- oraz 5-stykowe wejścia i wyjścia DMX umożli- wiają... -
Seite 25: Gniazda, Elementy Obsługi I Wskaźniki
GNIAZDA, ELEMENTY OBSŁUGI I WSKAŹNIKI INPUT Gniazdo micro USB do ładowania wbudowanego akumulatora (napięcie ładowania 5 V DC/ 1,6 A, ładowarka i kabel USB w zestawie) oraz do podłączenia power banku (zewnętrzny pakiet ogniw 5 V). Podczas ładowania wbudowanego akumulatora dioda LED miga co ok. 2 sekundy. Po pełnym naładowaniu dioda przestaje migać... -
Seite 26: Akcesoria Zawarte W Zestawie
W razie pracy konwertera iDMX Core WiFi i W-DMX w pobliżu sieci WLAN 2,4 GHz może dojść do zakłóceń sieci WLAN. W miarę możliwości należy wówczas skorzystać z sieci WLAN 5 GHz. Aplikację kontrolera iDMX® marki Cameo dla urządzeń z systemami iOS oraz Android można pobrać bezpłatnie na stronie produktu pod adresem: WWW.CAMEOLIGHT.COM. -
Seite 27: Dane Techniczne
DANE TECHNICZNE Numer artykułu: CLIDMXCORE Rodzaj produktu: Akcesoria DMX Typ: Konwerter WiFi i W-DMX™ Sieć WiFi: 2,4 GHz (kanał 2 lub 11) Zasięg WiFi: do 15 m Sieć W-DMX™: 2,4 GHz Zasięg W-DMX™: do 300 m Wejście DMX: Mini XLR (w zestawie 1 kabel adapter typu Y z 3-biegunowym złączem XLR oraz 1 kabel adapter typu Y z 5-biegunowym złączem XLR) -
Seite 28: Italiano
Questo dispositivo è stato sviluppato e prodotto in conformità con elevati standard qualitativi che ne garantiscono il regolare funzionamento per molti anni. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto Cameo Light. Per maggiori informazioni su Cameo Light consultare la nostra pagina Web WWW.CAMEOLIGHT.COM. -
Seite 29: Introduzione
Il controllo dell'illuminazione wireless dai dispositivi iOS e Android è subito a portata di mano con iDMX® CORE WiFi e W-DMX™ Box. Il dispositivo alimentato a batteria è sviluppato appositamente per funzionare con l'app iDMX® Controller di Cameo. Alloggia un trasmettitore W-DMX™... -
Seite 30: Visualizzazione
CONNESSIONI, ELEMENTI DI COMANDO E VISUALIZZAZIONE INPUT Prese micro-USB per la ricarica della batteria interna (tensione di carica 5V CC / 1,6 A, alimentatore e cavo USB in dotazione) e per il collegamento di un power bank (batteria esterna da 5 V). Non appena la batteria interna viene ricaricata, la spia LED del livello di carica della batteria lampeggia ogni 2 secondi circa;... -
Seite 31: Factory Reset
Durante il funzionamento di iDMX® CORE WiFi To W-DMX™ Converter vicino a una rete WLAN da 2,4 GHz è possibile che quest’ultima presenti delle interferenze. Se possibile, in questo caso passare a una rete WLAN da 5 GHz. L’app Cameo iDMX® Controller è disponibile per dispositivi sia iOS che Android e può essere scaricata gratuitamente dalla pagina del dispositivo su WWW.CAMEOLIGHT.COM. -
Seite 32: Dati Tecnici
DATI TECNICI Codice articolo: CLIDMXCORE Tipologia di prodotto: Accessorio DMX Tipo: WiFi to W-DMX™ Converter Rete WiFi: 2,4 GHz (canale 2 o 11) Portata WiFi: Fino a 15 m Rete W-DMX™: 2,4 GHz Portata W-DMX™: Fino a 300 m Ingresso DMX:... -
Seite 33: Communication Sheet Idmx ® Core
Communication Sheet iDMX CORE ® Transceiver W-DMX™ Any W-DMX™ Fixture Other DMX Fixtures (i.e. CAMEO ZENIT B60) (i.e. CAMEO FLAT PRO 7) iDMX CORE ® iDMX Controller App DMX Light Controller ®... - Seite 34 WWW.CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 01...
