APPENDIX A

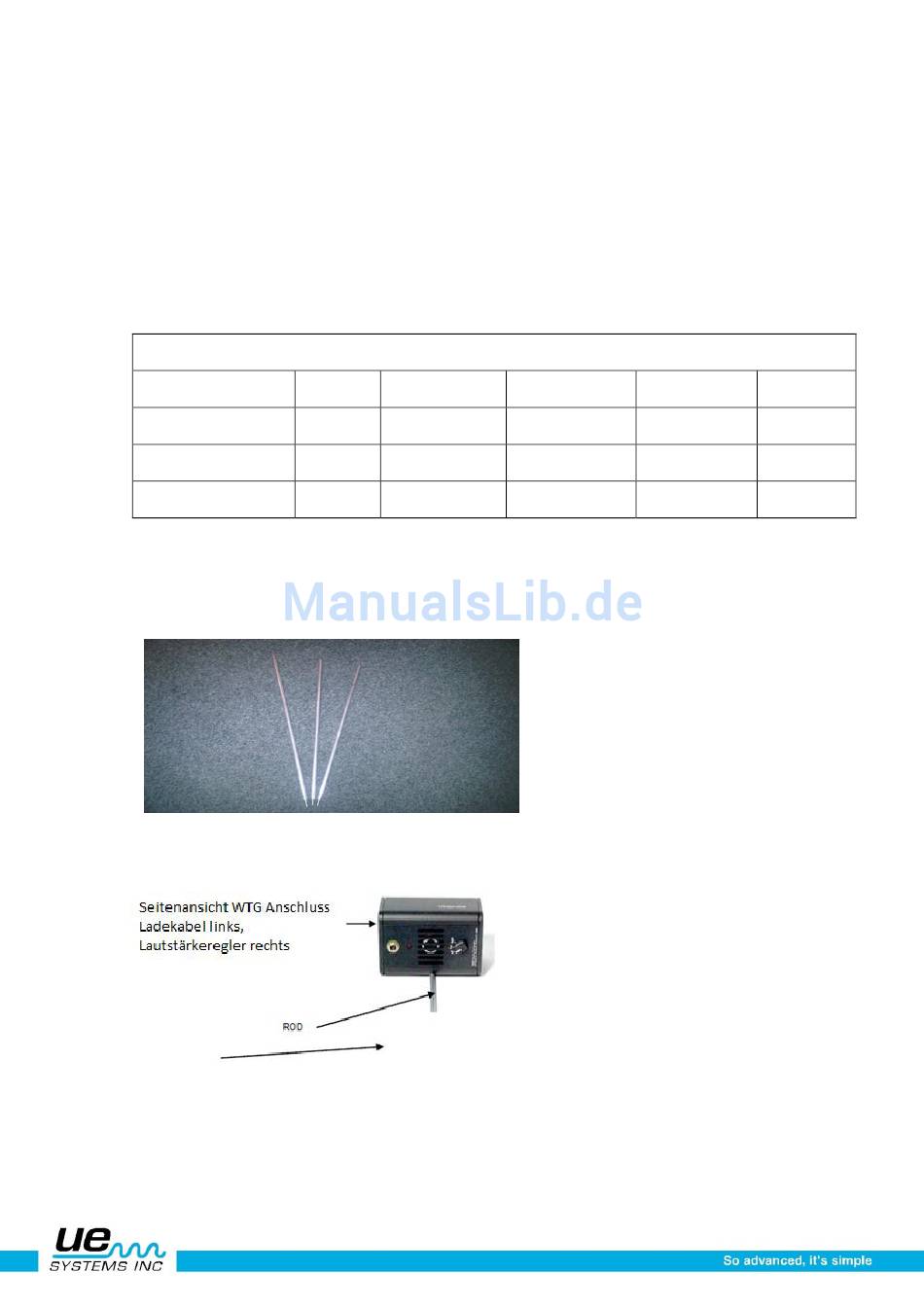

Kalibierung der Empfindlichkeit
Wobbeltongenerator-Methode
Ultraprobe 9000
Es ist zu empfehlen, die Empfindlichkeit des Gerätes zu überprüfen bevor mit der Messung begonnen wird.
Um die Betriebssicherheit zu garantieren, sollten alle Überprüfungen der Empfindlichkeit dokumentiert
werden. Außerdem ist sicherzustellen, dass der Wobbeltongenerator sich immer im aufgeladenen Zustand
befindet.
Vorgehensweise:
Erstellen eine Tabelle (oder Verwendung der Vorlage):
Überprüfung der Empfindlichkeit
Scan-Modul Datum
Stethoskop-Modul Datum
A. Scan Modul
1. Das Modul in die Messpistole stecken.
2. 30 kHz als Test-Frequenz einstellen und Wert in der Tabellenspalte Frequenz notieren.
3. Die Kopfhörer anschließen. Diese so auf den Messtisch legen, dass die Ohrmuscheln offen und
gut erreichbar sind.
4. Nehme den Längsten der drei Teile des Stethoskop-Moduls.
5. Notiere "L" für den verwendeten Teil des Stethoskop-Moduls in der Tabelle.
6. Den Wobbeltongenerator so auf den Messtisch stellen, dass die Frontseite dem Benutzer
zugewandt ist (siehe Abbildung unten)
7. Das Teil des Stethoskop-Moduls mittig vor den Wobbeltongenerator platzieren.
8. Die Lautstärke am Wobbeltongenerator einstellen (Low oder High).
9. Die Lautstärke (L oder H) unter TG Einstellungen in der Tabelle notieren.
Seriennummer TG Einstellung
Seriennummer TG Einstellung
Frequenz dB
Frequenz dB
