M3G084-DF18-81
3. TECHNISCHE DATEN

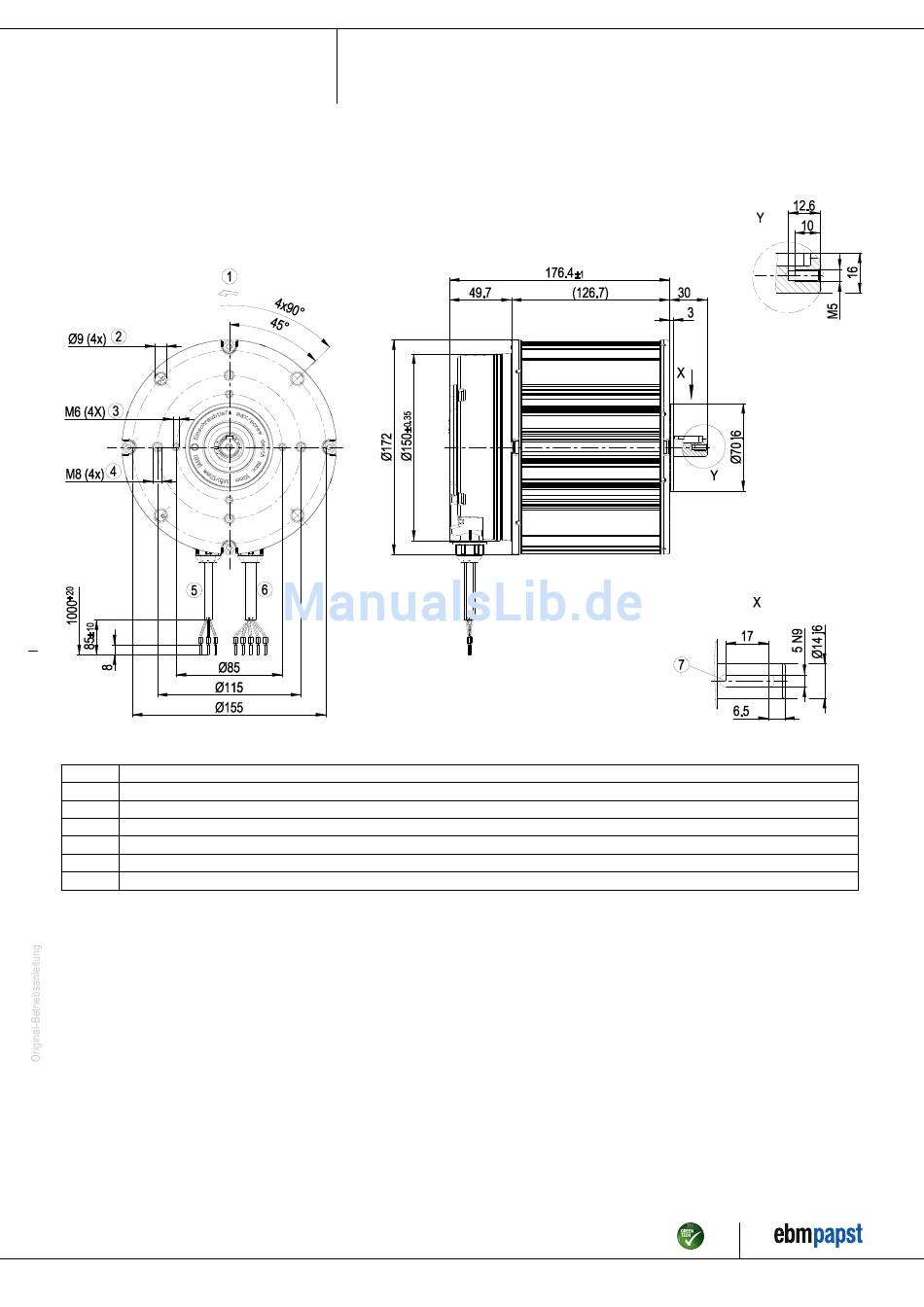

3.1 Produktzeichnung
Alle Maße haben die Einheit mm.
1
Drehrichtung links auf Welle gesehen
2
Durchgangsbohrung für Schraube M8
3
Einschraubtiefe max. 10 mm
4
Einschraubtiefe max. 12 mm
5
Anschlussleitung PVC 3X AWG22, 3x Aderendhülse angeschlagen
6
Anschlussleitung PVC 5XAWG18, 5x Aderendhülse angeschlagen
7
Nuttiefe 3 mm
Artikel-Nr. 50841-5-9970 · Änderung 77360 · Freigabe 2012-12-11 · Seite 4 / 11
