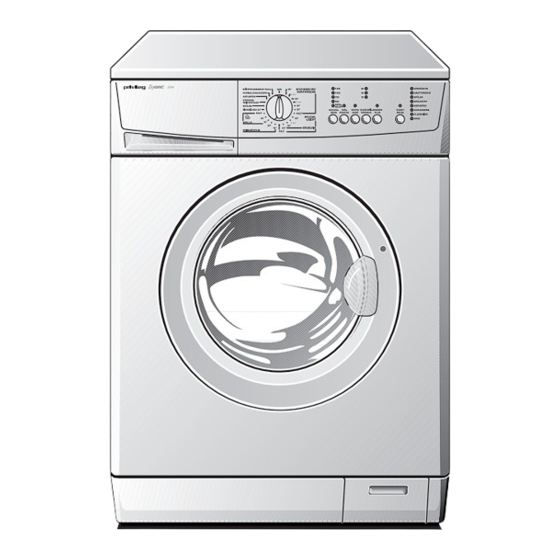

- Seite 1 Waschvollautomat Dynamic 5910 – 5912 – 5914 Gebrauchsanweisung...
- Seite 2 Hotline ( / Quelle direkt Sehr geehrte Kundin, Sehr geehrter Kunde, Sollten die in der Gebrauchsanweisung angeführten Hinweise nicht ausrei- vielen Dank für Ihren Einkauf bei Quel- chen, so helfen Ihnen kompetente le. Überzeugen Sie sich selbst: auf un- Fachleute weiter. sere Produkte ist Verlass.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Verpackungsentsorgung ..................4 Sicherheitshinweise und Warnungen ..............5 Hinweise ....................... 6 Gerätebeschreibung ................... 7 Transportsicherung ..................... 8 Entfernen der Transportsicherungen ..............8 Installation ......................10 Aufstellung ..................... 10 Wasserzulauf/Kaltwasser ................11 Wasserablauf ....................12 Elektrischer Anschluss ................... 12 Umweltschutz und Spar-Tipps ................. 13 Beschreibung der Bedienungsblende ............. -
Seite 4: Verpackungsentsorgung
Verpackungsentsorgung Verpackungen und Packhilfsmittel von Als Packmittel sind bei Quelle nur re- Quelle-Elektro-Großgeräten sind mit cyclingfähige Kunststoffe zugelassen, Ausnahme von Holzwerkstoffen recyc- z.B.: lingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden – Verpackungen Großgeräten können Sie bei der Anlieferung der Geräte unseren Vertragsspediteuren zurückgeben. -
Seite 5: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Ge- brauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann. -
Seite 6: Hinweise
• Überprüfen Sie stets, bevor Sie das • Auch ein automatisch arbeitendes Gerät öffnen, durch die Einfülltür, ob Gerät wie die Waschmaschine darf das Wasser abgepumpt wurde. während der Laufzeit nicht längere Sollte sich noch Wasser im Wasch- Zeit unbeaufsichtigt gelassen wer- bottich befinden, so lassen Sie ab- den. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung... -
Seite 8: Transportsicherung
Transportsicherung Entfernen der Transportsiche- 2. Beide Schlauchhalter mit kräftigem Ruck vom Gerät abziehen. rungen Achtung! Bevor Sie das Gerät zum ersten Mal einschalten, müssen unbedingt die Sicherheitsvorrichtungen für Transport wie folgt entfernt werden. 1. An Geräterückseite beide 3. Die Schraube (D) mit Spezialschlüs- Schlauchhalter öffnen und Schläu- sel (A) herausschrauben und inkl. - Seite 9 9. Die 4 Schrauben (F) wieder ein- Hinweis: Es ist ratsam, alle Sicher- schrauben. heitsvorrichtungen für den Transport aufzubewahren, weil sie bei einem eventuellen Umzug wieder montiert werden müssen. Achtung! Die Verschlusskappen so fest eindrücken, dass sie in die Rück- wand einrasten.
-
Seite 10: Installation
Installation Aufstellung Den Waschvollautomat, auch in Kom- bination mit einem Trockner, sollten Sie Der Waschautomat kann auf jedem möglichst in einer Ecke des Raumes ebenen und stabilen Fußboden aufge- aufstellen, denn dort ist der Boden am stellt werden. Er muss mit allen vier Fü- besten eingespannt und neigt am we- ßen fest auf dem Boden stehen. -
Seite 11: Wasserzulauf/Kaltwasser
Wasserzulauf/Kaltwasser Das andere Ende wird am Wasserhahn befestigt. Dazu ist ein Wasserhahn mit Schlauch- verschraubung “ erforderlich. Der Wasserdruck (Fließdruck) muss 10 bis 100 N/cm (1-10 bar) betragen. Waschvollautomat kann ohne Rückflussverhinderer an jede Wasser- leitung angeschlossen werden. Das Gerät ist mit Sicherheitseinrichtun- gen ausgestattet, die eine Rückver- schmutzung des Trinkwassers ver- hindern und die den landesrechtlichen... -
Seite 12: Wasserablauf
Wasserablauf Elektrischer Anschluss Für den Siphonanschluss ist auf dem Der Anschluss darf nur über eine vor- Ablaufschlauch Gummiformteil schriftsmäßig installierte Schutzkon- montiert. Der Ablaufschlauch sollte si- takt-Steckdose an 220-230 V (50 Hz) phonseitig mit der Schelle befestigt erfolgen. werden. Ist kein Siphonanschluss vor- Der Anschlusswert beträgt ca. -
Seite 13: Umweltschutz Und Spar-Tipps
Umweltschutz und Spar-Tipps Energiesparen und Umwelt- 2. Waschen ohne Vorwäsche belastung geht uns alle an Bei normal verschmutzter Wäsche ge- Ihr neuer Waschvollautomat ist mit nügt im Regelfall ein Programm ohne Mengenautomatik und „Fuzzy-Logic“ Vorwäsche. ausgestattet. Der dadurch sensorgesteuerte Wasch- 3. - Seite 14 5. Blitzprogramm 30°C/30 min Dieses Sonderprogramm eignet sich für leicht verschmutzte oder durchge- schwitzte Wäsche, z. B. einmal getra- gene Sportkleidung. Waschtemperatur 30°C, Waschdauer ca. 30 Minuten, Füllmenge max. 2,5 kg. 6. Waschmittelzugabe Das Waschmittel entsprechend Was- serhärte, Wäschemenge Ver- schmutzungsgrad dosieren.
-
Seite 15: Beschreibung Der Bedienungsblende
Beschreibung der Bedienungsblende 1 Waschmittelschublade 2 Programmwähler und Hauptschalter 3 Taste „Schleudern“ mit Drehzahlanzeige 4 Taste „Vorwäsche“ 5 Taste „Extra Kurz“ 6 Taste „Startzeitvorwahl“ 7 Taste „Wasser Plus“ 8 Taste „Start/Pause“ 9 Programmablauf-Anzeige Hinweis: Das Programm und die Temperatur sind richtig eingestellt, wenn im gewünschten Waschbereich die Markierung am Programmwähler (2) mit der ent- sprechenden Temperatur bzw. -
Seite 16: Funktion Der Bedienungselemente
Funktion der Bedienungselemente 1 Waschmittelschublade • Sonderprogramme Einweichen 30°, Spülen, Stärken/ Waschmittelschublade befindet Weichspülen, Abpumpen, Normal- sich auf der linken Seite der Bedie- schleudern, Blitzprogramm 30°/30min. nungsblende. Zum jeweiligen Bereich gehören die In die Griffmulde fassen und Schubla- waschtechnisch notwendigen Tempe- de nach vorne herausziehen. -
Seite 17: Taste "Schleudern" Mit Drehzahlanzeige
Programm-Korrektur Dynamic 5910 Solange die Start/Pause-Taste nicht • Koch-/Buntwäsche gedrückt wurde, kann das Programm 1000/900/700/500 U/min noch geändert werden. • Pflegeleicht und Wolle Soll ein bereits gestartetes Programm 900/700/500 U/min gelöscht werden, den Programmwäh- • Feinwäsche und Blitzprogramm 30° ler auf Stellung „AUS“ drehen. - Seite 18 Hinweis! 6 Taste „Startzeitvorwahl“ Während Programm abläuft, Durch Drücken der Taste kann der kann die Schleuderdrehzahl noch Start des eingestellten Programms um geändert werden. 2 Stunden, 4 Stunden oder max. Dazu 8 Stunden aufgeschoben werden. – Taste „Start/Pause“ drücken Die Taste so oft drücken, bis der ge- –...
- Seite 19 Wenn keine der 3 Lampen leuchtet, • Pause startet das Waschprogramm ohne Auf- Ein bereits laufendes Waschpro- schub. gramm kann durch Drücken der Taste unterbrochen werden und Einstellen der Startzeitvorwahl durch erneuten Tastendruck wieder • Waschprogramm wählen. fortgesetzt werden. Während der •...
-
Seite 20: Programmablaufanzeige
9 Programmablaufanzeige • Wenn das gewünschte Programm eingestellt ist, leuchten die Lampen der Programmschritte, die in die- sem Programm ausgeführt werden. • Nachdem die „Start/Pause“-Taste gedrückt wurde, wird der aktuelle Programmschritt angezeigt der ge- rade abläuft. • Leuchtet die Lampe „Ende“, ist das Programm beendet. -
Seite 21: Funktionshinweise
Funktionshinweise Drucktasten Programmende Bei den Drucktasten handelt es sich Ist ein Programm beendet, leuchtet die um Kurzhub-Tasten die nicht einrasten. Lampe „Ende“ auf der Programmab- lauf-Anzeige. Die Einfülltür kann geöff- Betrifft die Tasten „Vorwäsche“, „Extra net und die Wäsche entnommen Kurz“... -
Seite 22: Programmhinweise
Programmhinweise Wolle-Programm P drücken. Die Einweichlauge wird abgepumpt und die Wäsche ge- In diesem Programm kann nicht nur schleudert. maschinenwaschbare Wolle mit dem Hinweis „filzt nicht“, sondern auch Spülen handwaschbare Wolle und andere Separates Spülen (3 Spülgänge), z. B. handwaschbare Textilien gewaschen zum Spülen von handgewaschenen werden. -
Seite 23: Einfüllen Der Wäsche
Einfüllen der Wäsche Einfülltür öffnen Einfüllen der Wäsche Zum Öffnen der Tür ziehen Sie das Die Wäschestücke entfalten und locker Griffstück „A“ nach vorne. in die Waschtrommel einfüllen. Möglichst große und kleine Wäsche- Wenn die Tür verriegelt ist, leuchtet die stücke gemischt waschen. -
Seite 24: Waschmittelzugabe
Waschmittelzugabe Schublade für Wasch- und • Einspülfach C (Mitte vorne) In dieses Fach geben Sie die flüssi- Pflegemittel gen Zusatzmittel, wie Weichspüler, Formspüler, flüssige Stärke usw. Bitte achten Sie darauf, dass diese Mittel nur bis zur Markierung „MAX“ eingefüllt werden, ansonsten be- steht die Möglichkeit, dass sie vor- zeitig abgesaugt werden. -
Seite 25: Kurzanweisung
Kurzanweisung Inbetriebnahme 9. Wenn der Programmstart später er- folgen soll, Einstellung der Startzeit- Wurde das Transportsicherungsma- vorwahl vornehmen, max. 8h. terial entfernt (s. Seite 8/9)? 10.Erst jetzt das Gerät durch Drücken Die wichtigsten Handgriffe bei der In- der Taste „Start/Pause“ starten. betriebnahme des Gerätes sind folgen- Das Programm läuft nun automa- tisch ab. -
Seite 26: Waschvorbereitungen
Waschvorbereitungen Wäsche sortieren • Gardinen besonders vorsichtig be- handeln. Schon geöffneten Beachten Sie die Pflegekennzeichen in Fenstern oder beim Abnehmen den Wäschestücken und die Waschan- können sie beschädigt werden (sog. weisung der Hersteller. „Zieher“). Röllchen aus den Gardi- Sortieren Sie die Wäsche nach: nen entfernen oder in ein Netz oder •... -
Seite 27: Wäsche Einfüllen
Wäsche einfüllen Beachten Sie die Wäschefüllmen- gen! Die Angaben über die Wäschemengen, gegliedert nach Geweben (mit Beispie- len), finden Sie in der Programmüber- sicht. Faustregeln • Trockene Koch- und Buntwäsche bis eine Handbreite unter den obe- ren Trommelrand einfüllen. • Ein vollgestopfter 10-Liter-Eimer fasst 2,5 kg Trockenwäsche (Baum-... -
Seite 28: Internationale Pflegesymbole
Internationale Pflegesymbole... -
Seite 29: Flecken In Der Wäsche
Flecken in der Wäsche Fleckenentfernung Rost: Kleesalz, heiß gelöst, oder „Rostteufel“ kalt. Vorsicht bei älteren Die in den Wäschestücken vorhande- Rostflecken weil das Zellulosegefüge nen Flecken werden, sofern sie laugen- dann bereits angegriffen ist und das löslich sind, im Zuge des Waschpro- Gewebe zur Lochbildung neigt. -
Seite 30: Färben Und Entfärben
Färben und Entfärben Färben von Textilien Entfärben von Textilien Färben in Ihrem Waschvollautomaten Die Entfärbemittel sind generell sehr ist grundsätzlich möglich, wenn Sie fol- aggressiv. Aus diesem Grunde dürfen gende Hinweise beachten: sie in der Waschmaschine nicht ver- • Nur Färbemittel, die ausdrücklich wendet werden. -
Seite 31: Waschmittelart Und -Menge
Waschmittelart und -menge Waschmittel ckungen finden Sie Dosierhinweise der Waschmittelhersteller in ml, für den je- Die Wahl des Waschmittels ist abhän- weiligen Härtebereich. gig von der Textilart (Pflegeleicht, Wol- le, Baumwolle etc.), der Farbe der Folgen bei zu wenig Waschmittel: Textilien, der Waschtemperatur und •... - Seite 32 Flüssigwaschmittel Weichspüler Die Dosierung erfolgt im Einlaugenver- Weichspüler machen Wäsche fahren (nur Hauptwäsche) entspre- weich und griffig. chend der Empfehlung der Wasch- Außerdem vermindern sie die statische mittelhersteller. Aufladung beim maschinellen Trock- nen. Wasseraufbereitung Formspüler Bei hartem, kalkhaltigem Wasser ab Härtebereich 3 können Sie ein speziel- Formspüler sind synthetische Stärke- les Enthärtungsmittel verwenden.
-
Seite 33: Ratschläge Und Tipps
Ratschläge und Tipps Beachtenswerte Ratschläge • Bitte prüfen Sie, bevor die Wäsche in die Waschmaschine gelegt wird, • Waschmaschinen sollten nicht als ob sich Metallteile an oder in Wä- Aufbewahrungsort für getragene schestücken, wie z. B. Metallknöp- Wäsche benutzt werden. fe, Bügel von Büstenhaltern usw. -
Seite 34: Pflege Und Wartung
Pflege und Wartung Entnahme der Grobkörperfalle 3. Den Notentleerungsschlauch aus der Halterung nehmen und etwas Kontrollieren Sie von Zeit zu Zeit die im herausziehen. Sockelbereich des Gerätes vorhande- ne Grobkörperfalle. Dort können sich Fremdkörper, die mit der Wäsche ins Gerät gelangen, ablagern und die Ab- laufpumpe blockieren. -
Seite 35: Reinigung Der Waschmittelschublade
5. Den Deckel der Ablaufpumpe ent- 8. Notentleerungsschlauch wieder ver- gegen Uhrzeigersinn schließen, einschieben und in die schrauben und herausziehen. Halterung einlegen. 9. Die Sockelklappe wieder in die 6. Eventuelle Fremdkörper aus dem Scharnierstifte einrasten und Klap- Pumpengehäuse entfernen. pe schließen. Reinigung der Waschmittel- schublade Die Kammern der Waschmittelschubla-... -
Seite 36: Reinigung Der Wassereinlaufsiebe
3. Die Einspülkammer mit warmem Reinigung der Wasser- Wasser von der Rückseite her reini- einlaufsiebe gen. Am besten eine Flaschenbürs- Die Siebe im Wasserzulauf sollten von te benutzen. Zeit zu Zeit gereinigt werden, spätes- tens jedoch dann, wenn bei geöffne- tem Wasserhahn kein oder nicht genügend Wasser in das Gerät einläuft. - Seite 37 Gerät entkalken Die Waschtrommel besteht aus „Edel- stahl rostfrei“ und ist damit weitgehend Bei richtiger Waschmitteldosierung ist korrosionsfest. ein Entkalken im allgemeinen nicht er- Treten trotzdem Rostansätze auf, so ist forderlich. Falls Sie doch entkalken das stets auf eisenhaltige Fremdkörper möchten, verwenden Sie hierzu aus- zurückzuführen, die mit der Wäsche schließlich...
-
Seite 38: Behebung Kleiner Störungen
Behebung kleiner Störungen Hinweise zur Behebung ...das Schleudern nur verzögert be- ginnt? kleiner Störungen • Das elektronische Unwucht-Kon- Wenn Sie unsere Ratschläge beachten, trollsystem hat aufgrund ungünsti- werden Sie immer Freude an Ihrem Wäscheverteilung ange- Waschvollautomaten haben. sprochen. Sollte trotzdem eine Störung auftreten, Die Wäsche wird aufgelockert, neu so prüfen Sie bitte erst die nachfolgend verteilt und wieder angeschleudert. - Seite 39 Hinweis: Prüfung bzw. Beseitigung vorste- Verschiedene Fehler werden auf der hender Fehlerursachen muss Ihnen Programmablauf-Anzeige, wie folgt unser Kundendienst auch während angezeigt. der Garantiezeiten berechnen..die Lampen „Ende“ und „Spül- stopp“ blinken? Dies bedeutet, es läuft kein Wasser zu. •...
-
Seite 40: Kundendienst
Produkt-Nummer weis in der Gebrauchsanweisung fin- d) Privileg-Nummer den, so verständigen Sie bitte unseren -- Technischen Kundendienst -- Die Produkt- und Privileg-Nummer „Profectis“. finden Sie auf dem Geräte-Typen- schild, das im Bereich der Einfüllöff- Die Kundendienst-Adressen der nächst- nung angebracht ist. -
Seite 41: Kindersicherung
Kindersicherung Einstellung der Kinder- Aufhebung: sicherung Drehknopf mit einer Münze entgegen dem Uhrzeigersinn bis zum Anschlag Bei eingestellter Kindersicherung kann drehen. die Einfülltür nicht mehr geschlossen und kein Waschprogramm gestartet werden. Einstellung: 1. Den Drehknopf, an der Innenseite der Einfülltür, mit einer Münze im Uhrzeigersinn bis zum Anschlag drehen. -
Seite 42: Technische Daten / Abmessungen
Technische Daten / Abmessungen Dynamic Dynamic Dynamic Modell 5910 5912 5914 Fassungsvermögen (Trockenwäsche) 5,0 kg 5,0 kg 5,0 kg Gesamtanschlusswert 2200 W 2200 W 2200 W Heizung 1950 W 1950 W 1950 W Laugenpumpe 30 W 30 W 30 W Hauptmotor: Waschen 250 W... - Seite 43 Notizen...
- Seite 44 Notizen...
- Seite 45 Notizen...
-
Seite 46: Programmübersicht
Programmübersicht Zusatz- Wäsche- NORMALPROGRAMME Programm- Tasten funktionen menge wahlschalter MIT NORMALSCHLEUDERN über Tasten max. Kochwäsche mit Vorwäsche Wasser Plus Kochwäsche VOR- 5 kg z.B. stark verschmutzte Berufswäsche, Schleud.-Reduz. 60°/95° WÄSCHE verschmutzte Gebrauchswäsche. Spülstopp Kochwäsche ohne Vorwäsche Wasser Plus Kochwäsche z.B. leicht bis normal verschmutzte 5 kg Schleud.-Reduz. -
Seite 47: Programmablauf Und Verbrauchswerte
Programmablauf und Verbrauchswerte Waschmittelzugabe Programmablauf Verbrauchswerte*) Normal- Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen 2,05 1,05 0,95 *) Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Waschmenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese bezie- hen sich auf höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist. -
Seite 48: Schonprogramme Mit Schonschleudern
Programmübersicht Zusatz- Wäsche- SCHONPROGRAMME Programm- Tasten funktionen menge wahlschalter MIT SCHONSCHLEUDERN über Tasten max. Pflegeleicht mit Vorwäsche Wasser Plus Pflegeleicht VOR- 2,5 kg z. B. stark verschmutzte Synthetiks, Leib- Schleud.-Reduz. Kalt bis 60° WÄSCHE wäsche, bügelfreie Hemden. Spülstopp Pflegeleicht ohne Vorwäsche Wasser Plus Pflegeleicht 2,5 kg... - Seite 49 Programmablauf und Verbrauchswerte Waschmittelzugabe Programmablauf Verbrauchswerte*) Schon- Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen 0,95 0,89 0,55 0,45 0,45 *) Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Waschmenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese bezie- hen sich auf höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.
- Seite 50 Programmübersicht Wäsche- Programm- Zusatzfunktionen SONDERPROGRAMME menge wahlschalter über Tasten max. Einweichen bei 30 °C, Spülstopp zum Vorbehandeln stark verschmutzter und Einweichen 30° 5 kg verfleckter Wäsche, außer Wolle. Zum Abpumpen der Einweichlauge Taste „Start/Pause“ drücken. Schleud.-Reduz. Separates Spülen Spülen*) 5 kg Spülstopp von handgewaschenen Textilien.
- Seite 51 Programmablauf und Verbrauchswerte Waschmittelzugabe Programmablauf Verbrauchswerte*) Normal- Schon- Schleudern Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen Abpumpen Fach letzter 0,06 Spülgang — — — — 0,25 *) Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Waschmenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
-
Seite 52: Garantie-Information
Garantie-Information Für unsere technischen Geräte und Fahrzeuge überneh- men wir im Rahmen unserer Garantiebedingungen die Garantie für einwandfreie Beschaffenheit. Die Garantiezeit beginnt mit der Übergabe. Den Zeitpunkt weisen Sie bitte durch Kaufbeleg nach (Kassenzettel, Rechnung, Lieferschein u. ä.). Bewahren Sie diese Unter- lagen bitte sorgfältig auf.
