Anschluss Kanalwahl

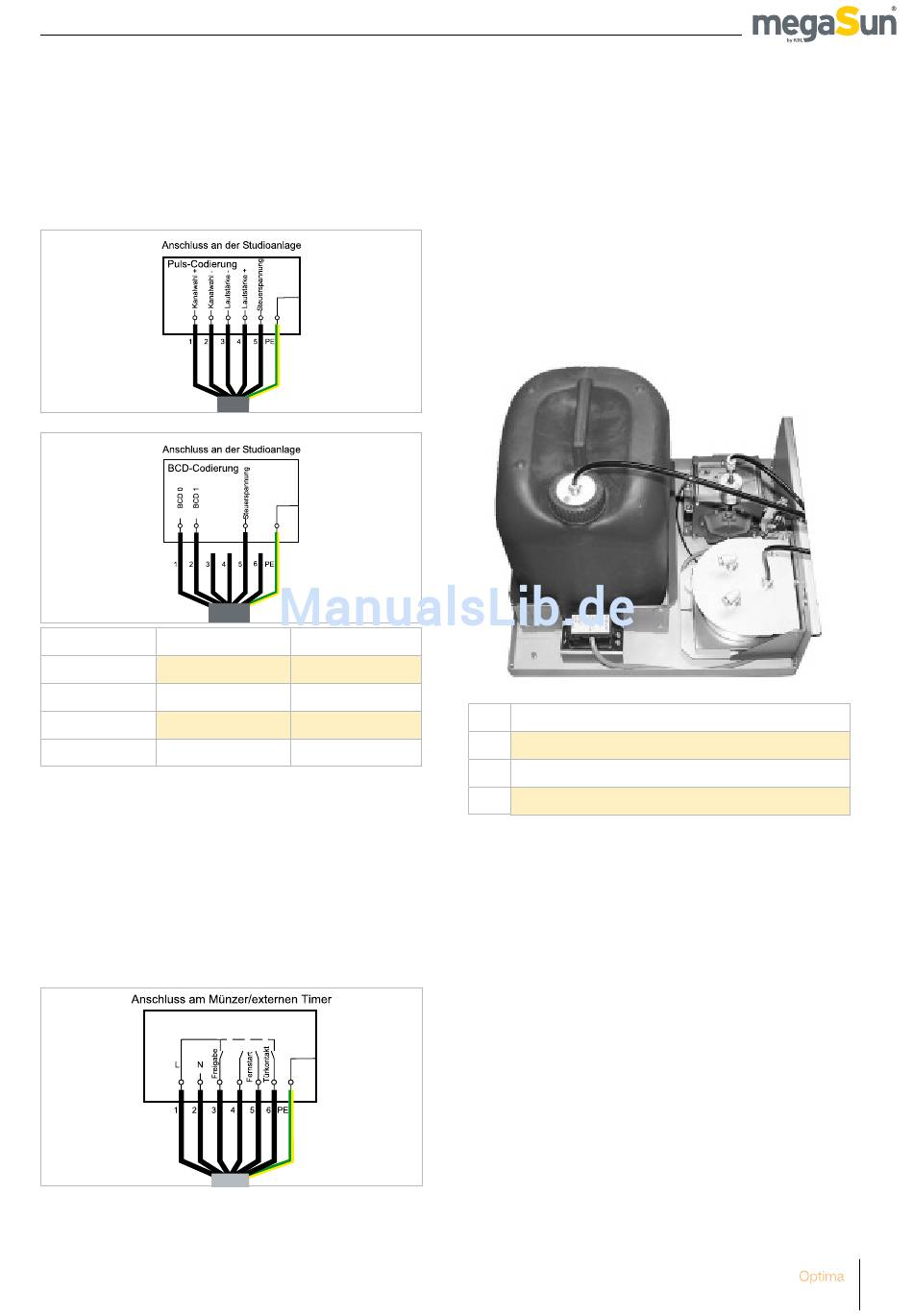

Die folgende Abbildung zeigt die geräteseitige Bele-
gung für die Kanalwahl, jeweils für Puls- und BCD-
Kodierung.
KANAL BCD 0
1
2
3
4

Anschluss externer Timer

Schließen Sie den externen Timer (Münzgerät, Stu-
diosteuerung) anhand der Timer-Anleitung an. Die
folgende Abbildung zeigt die Kabelbelegung auf der
Timerseite. Der Türkontakt wird für die Option Kabi-
nenduft benötigt.
Abbildung 9
Abbildung 7
Abbildung 8
BCD 1
0 0
1 0
0 1
1 1
Anschlüsse aquaCool und
Aroma
AQUACOOL
In der aquaCool-Box befi ndet sich ein Sensor für den
①
Füllstand sowie der aquaCool-Behälteranschluss
②
. Weiterhin sind hier der Kompressor zur Druck-
③
luftversorgung und die Aroma-Box
zugehörigen Anschlüssen untergebracht.
Abbildung 10
②
①
1
Anschluss (Füllstandsüberwachung)
2
aquaCool Behälteranschluss
3
Kompressor mit Druckluftanschluss
4
Aroma-Box
B e t r i e b s a n l e i t u n g | Optima
④
mit ihren
③
④
