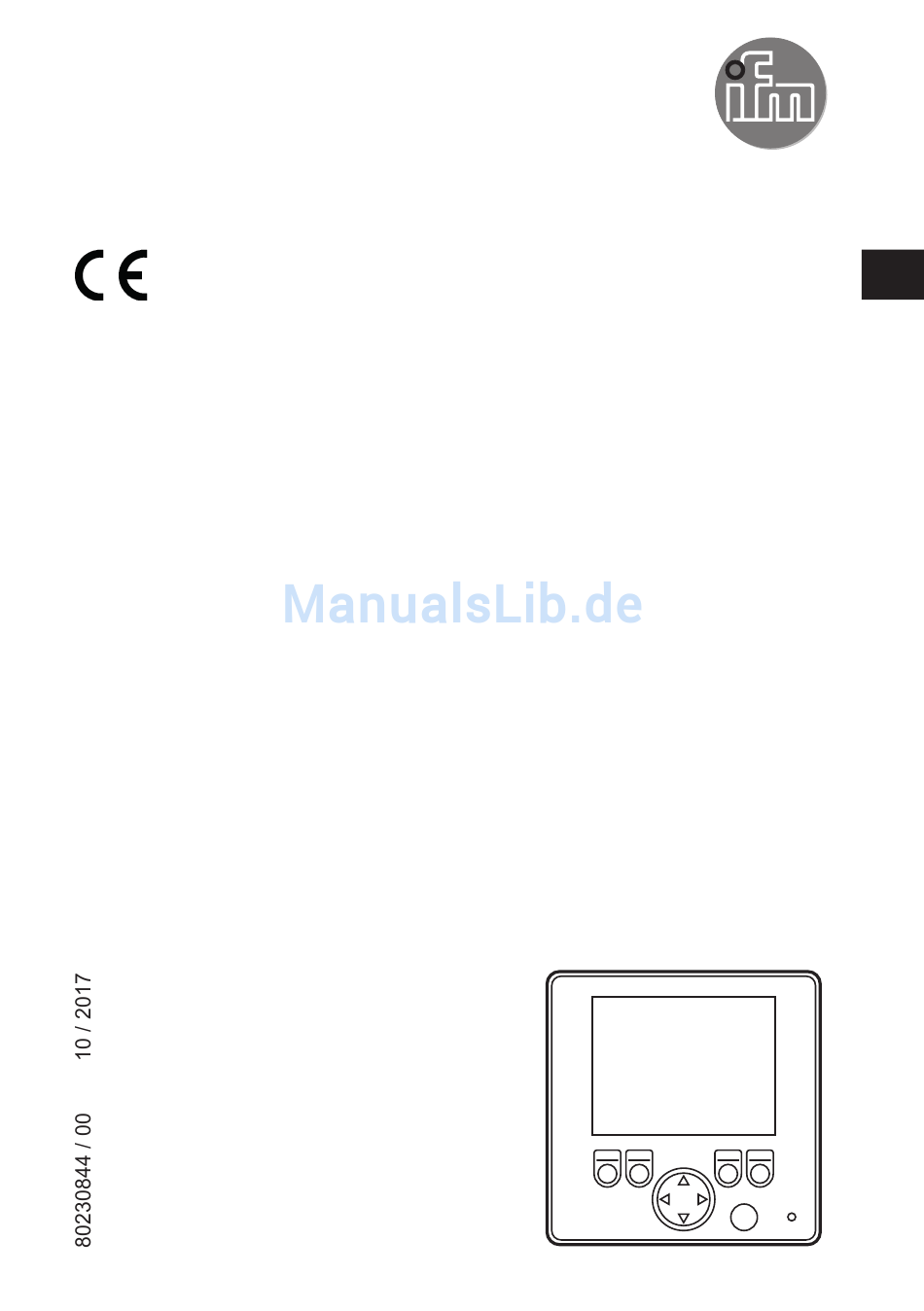

- Seite 1 Montageanleitung BasicDisplay/Clear CR9221...
-
Seite 2: Inhaltsverzeichnis
BasicDisplay/Clear Inhalt 1 Vorbemerkung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4 1�1 Verwendete Symbole �... - Seite 3 BasicDisplay/Clear Das vorliegende Dokument ist die Originalanleitung� Lizenzen und Warenzeichen Microsoft , Windows , Windows XP , Windows Vista und Windows 7 sind eingetragene Warenzeichen der ® ® ® ® ® Microsoft Corporation� Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright...
-
Seite 4: Vorbemerkung
BasicDisplay/Clear 1 Vorbemerkung Dieses Dokument gilt für Geräte des Typs "BasicDisplay/Clear" (Art�-Nr�: CR9221)� Es ist Bestandteil des Gerätes� CR9221 ist identisch mit dem BasicDisplay CR0451� Abweichung: Displayfolie ohne UV-Schutz (→ 8 Technische Daten). Das Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer einschlägigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken... -
Seite 5: Sicherheitshinweise
An den Anschlüssen dürfen nur die in den technischen Daten, bzw� auf dem Gerä- teaufdruck angegebenen Signale eingespeist bzw� die zugelassenen Zubehörkom- ponenten der ifm electronic gmbh angeschlossen werden� 2.4 Eingriffe in das Gerät Bei Fehlfunktionen oder Unklarheiten mit dem Hersteller in Verbindung setzen�... -
Seite 6: Bestimmungsgemäße Verwendung
BasicDisplay/Clear 3 Bestimmungsgemäße Verwendung BasicDisplay/Clear ist ein programmierbares Grafikdisplay zur Steuerung, Para- metrierung und Bedienung von mobilen Maschinen und Anlagen� Die Kommunikation mit anderen Systemkomponenten erfolgt über eine CAN- Schnittstelle� In Verbindung mit zusätzlichen Produkten der modularen Basic-Baureihe sind applikationsspezifische Erweiterungen und Anpassungen möglich�... -
Seite 7: 3�3 Produkte Der Basic-Baureihe (Beispiele)
3.3 Produkte der Basic-Baureihe (Beispiele) ● BasicController (Art�-Nr�: CR040x) Mobilsteuerung, frei programmierbar nach IEC 61131-3 2 CAN Schnittstellen (inkl� Schnittstelle für BasicDisplay/Clear CR9221) Konfigurierbare Ein-/Ausgänge ● BasicRelay (Art�-Nr�: CR0421) Frei verdrahtbare Relais- und Sicherungsplattform für 6 Kfz-Relais und 10 Kfz- Sicherungen ●... -
Seite 8: Montage
► M52 Mutter vom Gerät entfernen� ► Gerät in den Ausschnitt setzen� ► Montagerahmen von hinten auf das Gerät setzen� ► M52 Mutter handfest auf das Gerät schrauben� Montageprinzip Montagerahmen EC0403 1: M52 Mutter 2: Montagerahmen 3: Schalttafel 4: BasicDisplay/Clear... -
Seite 9: 4�3 Ram ® -Mount
BasicDisplay/Clear 4.3 RAM -Mount ® Mit dem als Zubehör erhältlichen RAM -Mount-Set kann das Gerät als festmon- ® tiertes Standgerät genutzt werden� Zwei Kugelköpfe ermöglichen dabei eine varia- ble Ausrichtung des Gerätes� 25,4 (1") -Mount-Set EC0405 Montageplatte mit Kugelkopf ®... -
Seite 10: 4�4 Aufbaumontage
Ausschnitt für Aufbaumontage (→ 8 Technische Daten) ► M52 Mutter vom Gerät entfernen� ► Gerät in den Ausschnitt setzen� ► M52 Mutter handfest auf das Gerät schrauben� ±0,5 Montageprinzip Ausschnitt und Bohrung für Verdrehschutz 1: M52 Mutter 2: Bedienkonsole 3: BasicDisplay/Clear... -
Seite 11: 4�5 Kombination Mit Basiccontroller
► M52 Mutter handfest auf das Gerät schrauben� Montageprinzip Abdeckung mit Displayaufnahme 1: M52 Mutter 2: Abdeckung 3: BasicDisplay/Clear 4.5.2 Montage der Abdeckung Die Abdeckungen der Basic-Baureihe sind mit einer Einhebelverriegelung verse- hen� Die Montage erfolgt werkzeuglos� Abdeckung mit Displayaufnahme... -
Seite 12: 4�5�3 Entfernen Der Abdeckung
Die 2 Führungsbügel dienen dabei als Drehpunkt� ► Verriegelungshebel in die Ausgangsposition zurückschwenken� > Abdeckung ist verriegelt� 1: BasicController 2: Abdeckung mit montiertem BasicDisplay/Clear 4.5.3 Entfernen der Abdeckung ► Verriegelungshebel der Abdeckung nach vorne schwenken� > Abdeckung ist entriegelt und kann entfernt werden�... -
Seite 13: Elektrischer Anschluss
BasicDisplay/Clear 5 Elektrischer Anschluss 5.1 Generelle Anschlusshinweise Anschlussbelegung (→ 8 Technische Daten) ► Wird das Gerät als Stand-Alone-Display eingesetzt, die angeschlossene Lei- tung mit einer Zugentlastung versehen� 5.2 Sicherung ► Versorgungsspannung absichern� Potential Bezeichnung Pin-Nr. Sicherung Versorgungsspannung ≤ 2 A T 5.3 Anschlusszubehör... -
Seite 14: Anzeigeelemente
BasicDisplay/Clear 6 Anzeigeelemente 1: Status-LED Betriebszustände (→ 8 Technische Daten) -
Seite 15: Inbetriebnahme
● Systemhandbuch BasicDisplay/Clear (alternativ als Onlinehilfe) Als Download-File stehen die Handbücher im Internet zur Verfügung: www�ifm�com Onlinehilfe CODESYS und BasicDisplay/Clear: www.ifm.com → Service → Download → Steuerungssysteme* *) Downloadbereich mit Anmeldung 7.3 Benötigte Hardware Zum Laden des Applikationsprogramms in das Gerät wird ein CAN-Interface für den Anschluss an einen PC oder ein Notebook benötigt�... -
Seite 16: Technische Daten
IP 67 (frontseitig im eingebauten Zustand, sonst IP 65) Betriebs-/Lagertemperatur -20...70° C / -30...80° C Gewicht 0,17 kg ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR9221 / Seite 1 24�10�2017... - Seite 17 (Angaben gelten für 24 V System) Impuls 4, Schärfegrad: III; Funktionszustand C (Angabe gilt für 12 V System) ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR9221 / Seite 2 24�10�2017...
- Seite 18 2: M52-Gewinde für Befestigungsmutter 3: Verdrehschutz Anschluss M12-Stecker, A-codiert, 5-polig Anschlussbelegung Versorgung, CAN n�c� 8���32 V DC CAN_H CAN_L ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR9221 / Seite 3 24�10�2017...
-
Seite 19: Wartung, Instandsetzung Und Entsorgung
BasicDisplay/Clear 9 Wartung, Instandsetzung und Entsorgung 9.1 Wartung Das Gerät enthält keine vom Anwender zu wartenden Bauteile� 9.2 Reinigen der Gehäuseoberfläche ► Gerät von der Betriebsspannung trennen� ► Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen� ► Bei starker Verschmutzung ein feuchtes Tuch verwenden�...
