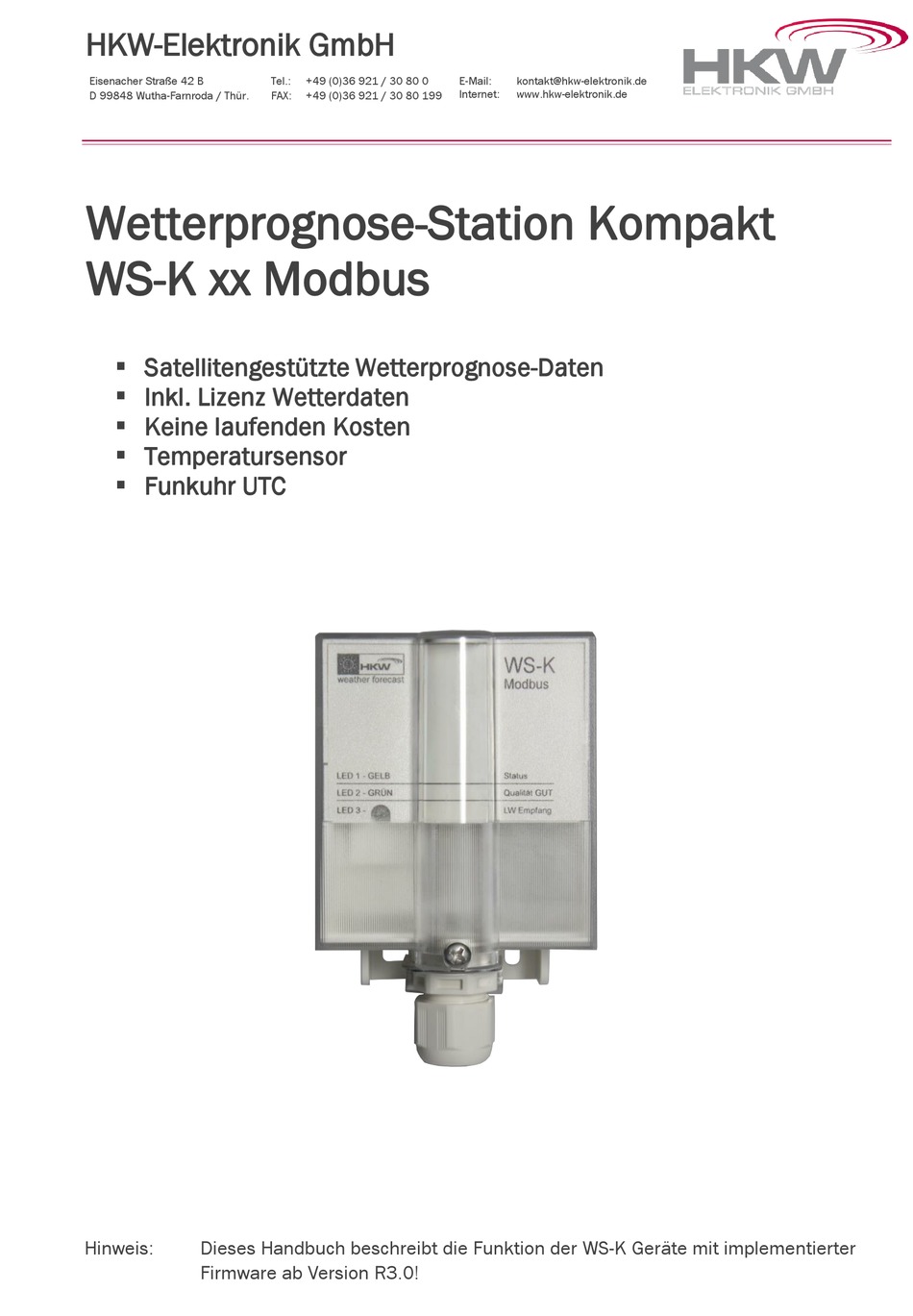

HKW-Elektronik GmbH
Eisenacher Straße 42 B
D 99848 Wutha-Farnroda / Thür.

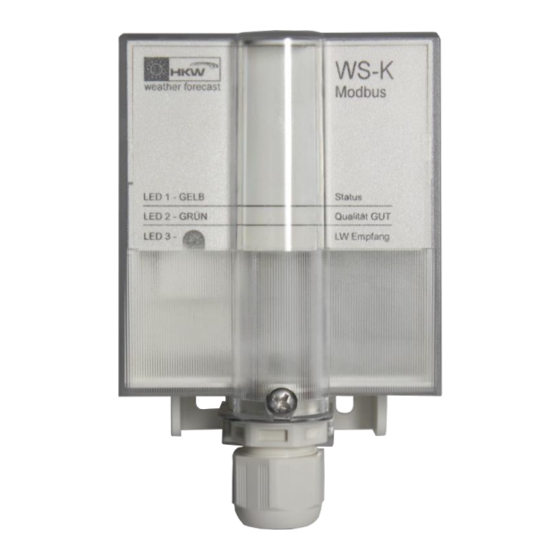

Wetterprognose-Station Kompakt
WS-K xx Modbus
Satellitengestützte Wetterprognose-Daten
Inkl. Lizenz Wetterdaten
Keine laufenden Kosten
Temperatursensor
Funkuhr UTC
Hinweis:
Dieses Handbuch beschreibt die Funktion der WS-K Geräte mit implementierter
Firmware ab Version R3.0!
Tel.:
+49 (0)36 921 / 30 80 0
FAX:
+49 (0)36 921 / 30 80 199
E-Mail:
kontakt@hkw-elektronik.de
Internet:
www.hkw-elektronik.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HKW-Elektronik WS-K Modbus
Inhaltszusammenfassung für HKW-Elektronik WS-K Modbus
- Seite 1 HKW-Elektronik GmbH Eisenacher Straße 42 B Tel.: +49 (0)36 921 / 30 80 0 E-Mail: kontakt@hkw-elektronik.de Internet: www.hkw-elektronik.de D 99848 Wutha-Farnroda / Thür. FAX: +49 (0)36 921 / 30 80 199 Wetterprognose-Station Kompakt WS-K xx Modbus Satellitengestützte Wetterprognose-Daten Inkl. Lizenz Wetterdaten ...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gerätevarianten ..........................3 Lizenz Wetterprognose-Daten ......................3 Beschreibung ........................... 4 Wetter Premium ............................ 5 3.1.1 Wetterprognose Plus ..........................7 3.1.2 Solarprognose ............................8 3.1.3 Lufttemperaturprognose ........................8 3.1.4 Lufttemperaturprognose advanced ..................... 9 3.1.5 Lufttemperaturprognose advanced – 24h rollierend ................. 9 3.1.6 Luftdruckprognose .......................... -
Seite 3: Gerätevarianten
1 Gerätevarianten Ausgang Wetterprognosepaket Artikel-Nr. Modbus (RS 485) Premium Basic WS-K ModBus RTU485 WPB T WEF02020R Modbus (RS 485) Premium All inclusive WS-K ModBus RTU485 WPAi T WEF02030R Modbus (RS 485) Premium All inclusive advanced WS-K ModBus RTU485 WPAia T... -
Seite 4: Beschreibung
Magdeburg] und HGA22 [Lakihegy (H), bei Budapest]. Die Prognosedaten werden von einem namhaften Wetterdienst, basierend auf dem satellitengestützten globalen Wettermodell, erstellt, durch die HKW-Elektronik GmbH für die Übertragung über den Langwellenkanal vorbereitet und an die Sendeanlagen übergeben. Das für dieses System genutzte, frequenzmodulierte (FSK) Langwellensignal wird bereits seit über 20 Jahren... -
Seite 5: Wetter Premium
Die, zunächst unter Verwendung numerischer Wettermodelle ermittelten Prognose-Daten werden von professionellen Meteorologen auf Plausibilität überprüft und anschließend mit Erfahrungswerten abgeglichen. Für die Erstellung der kleinräumigen Wetterprognosen unseres Wetterdienstes werden die errechneten Prognose-Daten dann zusätzlich über ein MOS-System mit lokalen Messwerten untersetzt. Somit sind die Vorhersagedaten für die jeweilige Region optimiert. - Seite 6 Der Prognose-Datendienst „Wetter Premium“ liefert aktuell folgende Informationen: Viermal täglich neue Vorhersagen Prognosedaten für morgens, vormittags, nachmittags und abends (4 x 6h / 24h): Wetterprognosen für 4 Tage (aktueller Tag und 3 Folgetage), mit Informationen zu: Wetterprognose Plus ...
-
Seite 7: Wetterprognose Plus
Wetterprognose Plus 3.1.1 Die Wetterprognose Plus besteht aus 5 verschiedenen Parametern: Minimale Lufttemperatur Maximale Lufttemperatur Niederschlagsmenge Niederschlagswahrscheinlichkeit Signifikantes Wetter Die Prognosen werden jeweils für einen Zeitbereich von 6 Stunden über vier Tage bereitgestellt. Minimale Lufttemperatur Die minimale Lufttemperatur ist die niedrigste zu erwartende Lufttemperatur in einer Höhe von 2 m über dem Erdboden in einem Zeitabschnitt von 6 Stunden. -
Seite 8: Solarprognose
Wert Signifikantes Wetter Wert Signifikantes Wetter starker Regen leichter Regen Schneefall Schneeschauer Nebel Frontengewitter Schneeregen Hochnebel Regenschauer Schneeregenschauer Solarprognose 3.1.2 Sonnenscheindauer Die Sonnenscheindauer wird mit einer halbstündigen Auflösung für jeweils einen Tagesabschnitt von 6 Stunden über 2 Tage bereitgestellt. Sonnenschein ist dann vorhanden, wenn auf einer Fläche senkrecht zur Sonnenrichtung der Grenzwert von 120W/m überschritten wird. -
Seite 9: Lufttemperaturprognose Advanced
Lufttemperaturprognose advanced 3.1.4 Die Lufttemperatur advanced ist die mittlere zu erwartende Lufttemperatur in einer Höhe von 2m über dem Erdboden in einem Zeitabschnitt von einer Stunde in °C. Die 4 Prognose- tage werden durch 96 Werte beschrieben. Lufttemperaturprognose advanced – 24h rollierend 3.1.5 (verfügbar ab Software-Version R3.0 in allen Geräten mit Art.-Nr. - Seite 10 Böen Windböen werden bei einer Wahrscheinlichkeit des Auftretens größer 50 % angezeigt. Es gibt drei verschiedene Stufen der Stärke der Windböen. Wert Windgeschwindigkeit Bewertung der Böen keine Böen 45 km/h starke Böen 72 km/h stürmische Böen 99 km/h orkanartige Böen Starker Niederschlag wird starker...
- Seite 11 Wert gefühlte Bewertung Temperatur keine Meldung 27 °C bis 31 °C Vorsicht 32°C bis 40 °C erhöhte Vorsicht 41 °C bis 53 °C Gefahr >54 °C erhöhte Gefahr Kälte (Windchill) Der Windchill beschreibt die gefühlte Temperatur in Abhängigkeit von der Windgeschwindigkeit, die auf den menschlichen Organismus wirkt.
-
Seite 12: Allgemein
Luft in der Nacht gut ansammeln. Auf Hügeln fließt die kalte Luft ab und Bodenfrost ist weniger häufig. Die Meldung Bodenfrost wird ganzjährig erzeugt. Allgemein 3.1.9 Abhängig vom Typ der Wetterdaten werden diese für 4 Tagesabschnitte zu je 6 Stunden oder für 24 Tagesabschnitte zu je 1 Stunde prognostiziert. -
Seite 13: Temperatursensor
Bis zur Verfügbarkeit der ersten Prognose-Daten kann es aber, je nach Inbetriebnahme- Zeitpunkt und verbleibender Dauer bis zur nächsten Datensendung, einige Stunden dauern. Sind die Daten erst einmal empfangen, werden sie in einem EEPROM abgelegt und stehen damit auch nach einem Spannungsausfall wieder zur Verfügung. Bevor die abgespeicherten Daten an der Schnittstelle bereitgestellt werden, wird anhand ihres zugewiesenen Zeitstempels stets geprüft, ob sie noch Gültigkeit besitzen (siehe auch Kap. -
Seite 14: Maßbilder
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie. Die Konformität mit der Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt. Die Konformitätserklärung kann unter folgender Adresse eingesehen werden: HKW-Elektronik GmbH Eisenacher Straße 42 B D-99848 Wutha-Farnroda / Thür. Maßbilder: Hinweis: Der durch den Typ der Kabeldurchführung definierte,... -
Seite 15: Installation Und Inbetriebnahme
Zustand und nach Abschluss aller Installations- und Inbetriebnahme-Arbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanleitung ist die HKW-Elektronik GmbH nicht haftbar. Montageort Die Wetterprognose-Station Kompakt WS-K xx Modbus kann im Innen- sowie im Außenbereich montiert werden. -
Seite 16: Montage Der Wetterprognose-Station
Wählen Sie einen Montageort, bei dem Sie einen guten Signalempfang erwarten können, z. B. Fensternähe oder an der Außenwand. Vermeiden Sie die Montage im Keller oder in abgeschirmten Räumen. Die Wetterprognose-Station muss in ausreichendem Abstand (min. 30 cm) von Eisenkonstruktionen oder großflächigen Metallblechen montiert werden. - Seite 17 Einstellung der Slave-Adresse: Das niederwertige Nibble der Adresse ist fest mit dem Wert b0011 eingestellt. Das höherwertige Nibble der Adresse ist in den Bit- Werten 2 und 2 über die Jumper JP2, JP3 und JP4 einstellbar. (Jumper gesetzt = 1) ...
-
Seite 18: Ausrichtung
Ausrichtung Das Gehäuse sollte in Pfeilrichtung auf den geographisch günstigsten Sender ausgerichtet werden. Eine Karte der Senderstandorte ist im ersten Kapitel zu finden. LED 3 LED 2 LED 1 Zum Einstellen des Senders ist der implementierte Einrichtemodus oder die Modbus-Schnittstelle des Gerätes zu nutzen. -
Seite 19: Daten Löschen
Start Einrichtemodus / Senderwahl / Geräte-Ausrichtung / Ende Einrichtemodus: Drücken Sie die RESET-Taste S1. Daraufhin blinkt LED2 (grün) für ca. 5s (Setting Phase). Während dieser Zeit erreichen Sie durch Drücken der Taste S2 den Einrichtemodus. Nun können mit Hilfe der Taste S2 der Reihe nach alle 3 Sender ausgewählt werden. Der jeweils eingestellte Sender wird unmittelbar gespeichert. -
Seite 20: Übertragungsprotokoll
7 Übertragungsprotokoll Das Übertragungsprotokoll basiert auf „MODBUS APPLICATION PROTOCOL SPECIFICATION V 1.1b”. http://www.modbus.org MODBUS Requests Function code (0x01) Read Coils Function code (0x03) Read Holding Register (R) Function code (0x06) Write Single Register (W) Beispiel „Read Holding Register” 1…5 (ohne CRC) an Slave-Adresse 3: 03 03 00 00 00 05 Antwort - Werte 5 5 5 6 6 (ohne CRC): 03 03 0a 00 05 00 05 00 05 00 06 00 06... -
Seite 21: Funkuhr
Der Wertebereich der Empfangsqualität liegt zwischen 0 und 9. Es gilt folgende Interpretation: Wert 0 … 7: Kein bzw. nur unregelmäßiger Empfang. (LED2 = OFF) Wert 8: Überwiegend guter Empfang. Einzelne, sporadische Fehlempfänge sind möglich. (LED2 = ON, grün) ... -
Seite 22: Temperatur (Sensorwert)
Temperatur (Sensorwert) Register Wert Zugriff Datentyp Bereich Einheit Bemerkung Temperatur integrierter Sensor signed 40…+80°C °C (Wert * 10) einstellbarer Offsetwert des Temperatursensors Temperatur- Eine Änderung des Temp.-Offsets wird Offset signed -5…+5°C °C mit der nächsten automatischen (Wert * 10) Sensorabfrage wirksam (max. eine Minute). -
Seite 23: Niederschlagsmenge
Register Wert Zugriff Datentyp Bereich Einheit Bemerkung Temp. Min. signed 6 Stunden °C 3. Folgetag (Vormittag) Temp. Min. signed 6 Stunden °C 3. Folgetag (Nachmittag) Temp. Min. signed 6 Stunden °C 3. Folgetag (Abend) Niederschlagsmenge Register Wert* Zugriff Datentyp Bereich Einheit Bemerkung (0…60)*10... -
Seite 24: Signifikantes Wetter
Signifikantes Wetter Register Wert/Symbol Zugriff Datentyp Bereich Einheit Bemerkung 1…15 unsigned 6 Stunden aktueller Tag (Morgen) 1…15 unsigned 6 Stunden aktueller Tag (Vormittag) 1…15 unsigned 6 Stunden aktueller Tag (Nachmittag) 1…15 unsigned 6 Stunden aktueller Tag (Abend) 1…15 unsigned 6 Stunden 1. -
Seite 25: Sonnenscheindauer
Sonnenscheindauer Register Wert* Zugriff Datentyp Bereich Einheit Bemerkung (0…6)*10 unsigned 6 Stunden Stunden aktueller Tag (Morgen) (0…6)*10 unsigned 6 Stunden Stunden aktueller Tag (Vormittag) (0…6)*10 unsigned 6 Stunden Stunden aktueller Tag (Nachmittag) (0…6)*10 unsigned 6 Stunden Stunden aktueller Tag (Abend) (0…6)*10 unsigned 6 Stunden... -
Seite 26: Lufttemperatur Advanced
Lufttemperatur advanced Achtung: Es wird UTC als Zeitbezug verwendet. Register Wert Zugriff Datentyp Zeitbereich Einheit Bemerkung (UTC) Temperatur signed 00:00…00:59 °C aktueller Tag Temperatur signed 1:00 °C aktueller Tag Temperatur signed 2:00 °C aktueller Tag Temperatur signed 3:00 °C aktueller Tag Temperatur signed 4:00... -
Seite 27: Lufttemperatur Advanced - 24H Rollierend
Register Wert Zugriff Datentyp Zeitbereich Einheit Bemerkung (UTC) Temperatur signed 2:00 °C 3. Folgetag Temperatur signed 3:00 °C 3. Folgetag Temperatur signed 4:00 °C 3. Folgetag Temperatur signed 5:00 °C 3. Folgetag 79…96 Temperatur signed °C 3. Folgetag Hinweis: Der Registersatz der stündlichen mittleren Temperaturprognosen ist nur bei den Modellen mit dem Zusatz „advanced“... -
Seite 28: Luftdruck
Luftdruck Register Wert Zugriff Datentyp Bereich Einheit Bemerkung 845…1100 unsigned 6 Stunden aktueller Tag (Morgen) 845…1100 unsigned 6 Stunden aktueller Tag (Vormittag) 845…1100 unsigned 6 Stunden aktueller Tag (Nachmittag) 845…1100 unsigned 6 Stunden aktueller Tag (Abend) 845…1100 unsigned 6 Stunden 1. -
Seite 29: Markantes Wetter
Register Wert Zugriff Datentyp Bereich Einheit Bemerkung 0…7 unsigned 6 Stunden Richtung 3. Folgetag (Morgen) 0…7 unsigned 6 Stunden Richtung 3. Folgetag (Vormittag) 0…7 unsigned 6 Stunden Richtung 3. Folgetag (Nachmittag) 0…7 unsigned 6 Stunden Richtung 3. Folgetag (Abend) (N=0, NO=1, O=2, SO=3, S=4, SW=5, W=6, NW=7) Markantes Wetter Bodennebel 7.19.1... -
Seite 30: Bodenfrost
Register Wert Zugriff Datentyp Bereich Einheit Bemerkung 0…1 unsigned 6 Stunden JA/NEIN 3. Folgetag (Vormittag) 0…1 unsigned 6 Stunden JA/NEIN 3. Folgetag (Nachmittag) 0…1 unsigned 6 Stunden JA/NEIN 3. Folgetag (Abend) < 50% = NEIN(0) / >=50% = JA(1) Bodenfrost 7.19.3 Register Wert... -
Seite 31: Starker Niederschlag
Starker Niederschlag 7.19.5 Register Wert Zugriff Datentyp Bereich Einheit Bemerkung 0…2 unsigned 6 Stunden aktueller Tag (Morgen) 0…2 unsigned 6 Stunden aktueller Tag (Vormittag) 0…2 unsigned 6 Stunden aktueller Tag (Nachmittag) 0…2 unsigned 6 Stunden aktueller Tag (Abend) 0…2 unsigned 6 Stunden 1. -
Seite 32: Kälte
Kälte 7.19.7 Register Wert Zugriff Datentyp Bereich Einheit Bemerkung 0…4 unsigned 6 Stunden °C aktueller Tag (Morgen) 0…4 unsigned 6 Stunden °C aktueller Tag (Vormittag) 0…4 unsigned 6 Stunden °C aktueller Tag (Nachmittag) 0…4 unsigned 6 Stunden °C aktueller Tag (Abend) 0…4 unsigned 6 Stunden... -
Seite 33: Softwareversion Und Lizenz
Softwareversion und Lizenz Register Inhalt Zugriff Datentyp Bereich Einheit Bemerkung Gerätenummer unsigned 0000 … FFFF Gerätenummer unsigned 0000 … FFFF Gerätenummer unsigned 0000 … FFFF Gerätenummer unsigned 0000 … FFFF z.B. 30 == Softwareversion unsigned 0000 … FFFF V3.0 Lizenzcode unsigned 0000 …... -
Seite 34: Städtelisten
Softwareversion bis zu einige Tausend Einträge für das gesamte prognostizierte Gebiet. Im Folgenden sind die Städtelisten von ausgewählten Ländern zu finden, welche ab der Firmware-Version 2.1 integriert sind. Weitere Städtelisten anderer Länder werden unter www.hkw-elektronik.de bereitgestellt. Handbuch WS-K _ S_V3.0_a.docx SEITE 34 Stand: 24.03.2016... -
Seite 35: Städteliste Deutschland
Städteliste Deutschland Stadt Stadt Stadt Achim 3635 Bad Düben 3686 Bayreuth Adendorf 3636 Bad Dürkheim 3687 Beckum 3735 Adorf 3637 Bad Ems 3688 Beeskow 3736 Aerzen 3638 Bad Frankenhausen 3689 Belm 3737 Ahaus 3639 Bad Freienwalde 3690 Belzig 3738 Ahlen 3640 Bad Harzburg 3691... - Seite 36 Stadt Stadt Stadt Bous 3786 Dachau 3833 Eggenfelden 3878 Boxberg 3787 Dahl 3834 Ehingen 3879 Brakel 3788 Dahme 3835 Ehrenfriedersdorf 3880 Bramsche 3789 Dannenberg 3836 Ehringshausen 3881 Brand 3790 Darmstadt Eibau 3882 Brandenburg Datteln 3837 Eichstätt 3883 Brand-Erbisdorf 3791 Daun 3838 Eilenburg 3884...
- Seite 37 Stadt Stadt Stadt Fellbach 3927 Geithain 3974 Günzburg 4020 Feuchtwangen 3928 Geldern 3975 Güsten 4021 Fichtelberg Gelnhausen 3976 Güstrow 4022 Finnentrop 3929 Gelsenkirchen Gütersloh Finow Gemünden 3977 Haag 4023 Finsterwalde 3930 Genthin 3978 Haan 4024 Flensburg Gera Hagen Flöha 3931 Geringswalde 3979 Haibach...
- Seite 38 Stadt Stadt Stadt Herbrechtingen 4067 Ingolstadt Kreuztal 4161 Herdecke 4068 Inzell 4117 Kronach 4162 Herford Iserlohn Kronberg 4163 Herne Isernhagen 4118 Krumbach 4164 Herrenberg 4069 Isny 4119 Kuchen 4165 Herscheid 4070 Issum 4120 Kulmbach 4166 Herten 4071 Itzehoe 4121 Kumreut 4167 Herxheim 4072...
- Seite 39 Stadt Stadt Stadt Lingen Mellrichstadt 4257 Neuenburg 4307 Lippstadt Melsungen 4258 Neuenhaus 4308 Loccum 4212 Memmingen 4259 Neuenkirchen (bei Münster) 4309 Löhne 4213 Menden 4260 Neuenkirchen (bei Bremen) 4310 Loitz 4214 Mengen 4261 Neuenrade 4311 Lollar 4215 Meppen 4262 Neuhardenberg 4312 Löningen 4216...
- Seite 40 Stadt Stadt Stadt Ochtendung 4355 Pirna Riegelsberg 4451 Ochtrup 4356 Plattling 4405 Riesa 4452 Oebisfelde 4357 Plau 4406 Rimbach 4453 Oelsnitz 4358 Plauen Ringsheim 4454 Oer-Erkenschwick 4359 Plettenberg 4407 Rinteln 4455 Oerlenbach 4360 Plochingen 4408 Ritterhude 4456 Oeventrop 4361 Plön 4409 Rochlitz 4457...
- Seite 41 Stadt Stadt Stadt Schleiz 4505 Sömmerda 4553 Tuttlingen 4602 Schleswig 4506 Sondershausen 4554 Twistringen 4603 Schleusingen 4507 Sonneberg 4555 Ubbedissen 4604 Schlotheim 4508 Sonthofen 4556 Überherrn 4605 Schluchsee Spaichingen 4557 Ubstadt 4606 Schmelz 4509 Spangenberg 4558 Uelzen 4607 Schmölln 4510 Speyer Uetersen 4608...
-
Seite 42: Städteliste Österreich
Stadt Stadt Stadt Weiden 4655 Wiebelskirchen 4681 Wolmirstedt 4704 Weil am Rhein 4656 Wiedenbrück 4682 Worms Weilburg 4657 Wiehl 4683 Wörrstadt 4705 Weilerswist 4658 Wiesbaden Wulfen 4706 Weimar Wiesmoor 4684 Wünnenberg 4707 Weingarten 4659 Wietze 4685 Wunstorf 4708 Weinheim 4660 Wildberg 4686 Wuppertal... - Seite 43 Stadt Stadt Stadt Groß Gerungs 1084 Lambach 1133 Pichling bei Köflach 1184 Großkirchheim 1085 Langenzersdorf 1134 Pitztal Grünburg 1086 Langschlag 1135 Pörtschach am Wörther See 1185 Gstatterboden 1087 Lauffen 1136 Pottenstein 1186 Gußwerk 1088 Lavamünd 1137 Poysdorf 1187 Hahnenkamm/Ehrenbachhöhe 9 Leoben Predlitz 1188...
-
Seite 44: Städteliste Schweiz
Stadt Stadt Stadt Steinfeld 1232 Twimberg 1249 Weißbach bei Lofer 1266 Steyr Unterbergen 1250 Weißenkirchen i.d. Wachau 1267 Stockerau 1233 Untergrünburg 1251 Weitra 1268 Straßwalchen 1234 Untertauern 1252 Wels Stuben 1235 Unterthörl 1253 Werfen 1269 Tamsweg 1236 Unterzeiring 1254 Wien Taxenbach 1237 Unzmarkt... -
Seite 45: Städteliste Ungarn
Stadt Stadt Stadt Martigny 8159 Saas 8192 Tinizong 8221 Mompé Tujetsch 8160 Saas Fee Titlis Monthey 8161 Samedan 8193 Trin 8222 Montreux 8162 Samedan 8194 Trin Mulin 8223 Morges 8163 Sankt Gallen Trun 8224 Moutier 8164 Sankt Margrethen 8195 Tschamut 8225 muerren Sankt Moritz... - Seite 46 Stadt Stadt Stadt Enying 4772 Körösladány 4823 Rakamaz 4874 Ercsi 4773 Kunhegyes 4824 Rétság 4875 Érd Kunmadaras 4825 Ságújfalu 4876 Érsekvadkert 4774 Kunszentmárton 4826 Sajópüspöki 4877 Esztergom 4775 Lábatlan 4827 Sajószentpéter 4878 Felcsút 4776 Lajosmizse 4828 Salgótarján Felsõtárkány 4777 Leányvár 4829 Sárbogárd 4879...
- Seite 47 Stadt Stadt Stadt Vásárosnamény 4924 Vértesacsa 4927 Zalaegerszeg Vasvár 4925 Veszprém Zsámbék 4929 Vatta 4926 Visegrád 4928 Handbuch WS-K _ S_V3.0_a.docx SEITE 47 Stand: 24.03.2016...
