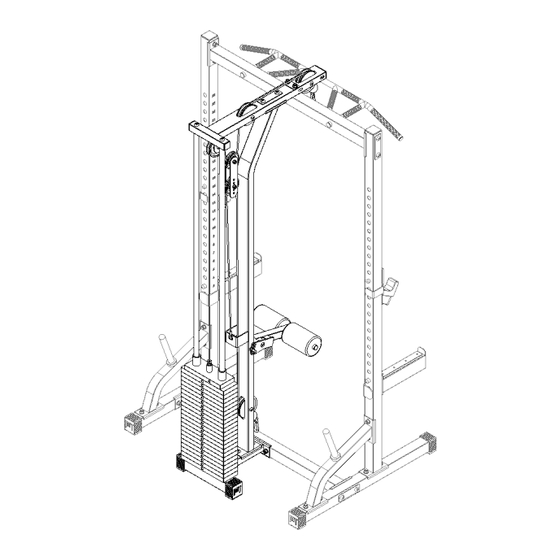

- Seite 1 AUFBAUANLEITUNG OWNER`S MANUAL MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation...
-
Seite 2: Inhaltsverzeichnis
Stückliste / Part List .…………….…………….…. 11 Explosionszeichnung / Exploded View .…………….…………….…. 12-18 Montage / Assembly .…………….…………….…. 19 Wartung & Pflege / Maintenance .…………….…………….…. 20 Training Tips .…………….…………….…. 21 Übungsanleitung / Exercise Instruction .…………….…………….…. 22 Service MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 3: Allgemeines General
Es gilt die gesetzliche Gewährleistung. ©2008 IFS GmbH - Alle Rechte vorbehalten. MegaTec ® is a registered trademark of International Fitness Sports GmbH. Many of our products are patent protected with regard to utility model and design. Unauthorized replication by providers, plagiarism, use of protected characteristics –... -
Seite 4: Sicherheitshinweise
Eventuelle Bodenunebenheiten müssen ausgeglichen werden. Hinterlassen Sie das Fitnessgerät so, dass sich niemand an herausstehenden Teilen verletzen kann. Hantelscheiben und Stangen sind nach dem Training vom Gerät zu nehmen und in die dafür vorgesehenen Ablagesysteme zu verstauen. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 5: Sicherheitshinweise / Safety Instructions
Place the exercise machine such that no one can hurt his or herself on protruding parts. Weight plates and bars should be removed from the machine after training, and stowed away in the storage system provided. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 6: Montagehinweise Assembly Instructions
After assembly, check to make sure all of the machine’s functions are correct. If problems occur in this respect, check the machine for any errors in assembly with attention to the individual installation steps. Should you be unable to resolve the error, then please consult your dealer. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 7: Notwendige Werkzeuge / Tools
NOTWENDIGE WERKZEUGE NEEDED TOOLS Schraubenschlüssel / Screw-wrench Grösse/Size: 17mm / 19mm Inbusschlüssel / Allen-wrench Grösse / Size: 6mm / 8mm MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 8: Datenblatt Data Sheet
DATENBLATT DATA SHEET Eigengewicht Latzug/ Dead Weight Latmachine: ca. 42KG (95KG) Max. Belastbarkeit Latzug / Max. Load capacity Latmachine: Max. 160KG MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... - Seite 9 DATENBLATT DATA SHEET Eigengewicht Latzug/ Dead Weight Latmachine: ca. 148KG (201KG) Max. Belastbarkeit Latzug / Max. Load capacity Latmachine: Max. 160KG MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation...
-
Seite 10: Stückliste / Part List
MT Rubber-Shoe 60 (*2) Plastic Sliding Bearing LW MT-LM-FW/WP-10(1)-10001 (*2) Plastic Sliding Bearing WP MT-LM-FW/WP-10(1)-20001 (*2) Locking Pin Ø10 MT-LM-FW/WP-10(1)-30001 (*2) Sticker 5-115KG MT-LM-FW/WP-10(1)-40001 MT-LM-FW/WP-10(1)-50001 (*1) MT-LM-FW/WP-10(1)-60001 (*1) only MT-LMO-10-FW Plate-Load (*2) only MT-LMO-10 SW Stack Weight MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 11: Explosionszeichnung Exploded View

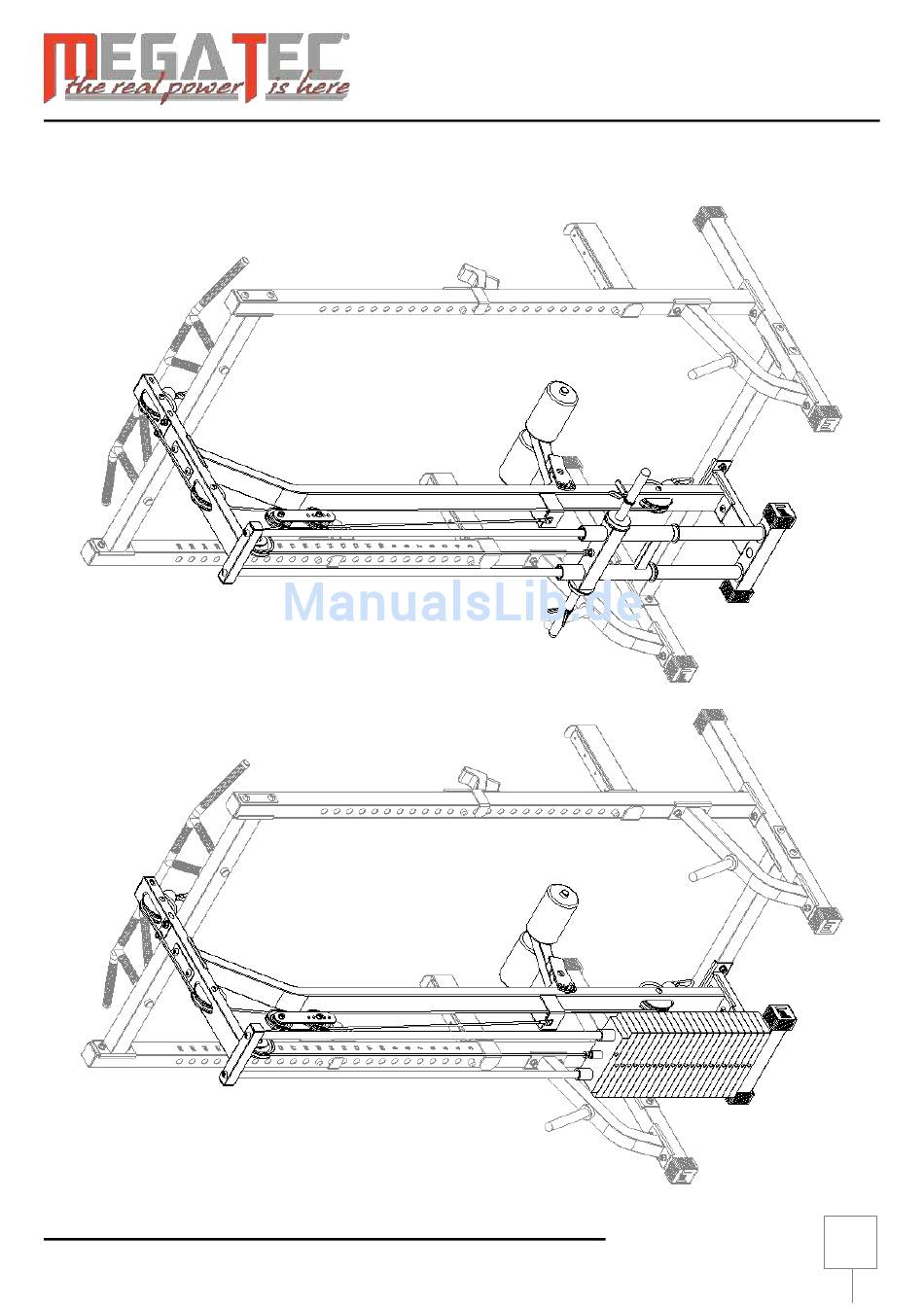

EXPLOSIONSZEICHNUNG EXPLODED VIEW MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 12: Montage / Assembly
STEP - 1 Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... - Seite 13 STEP - 2 Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation...
- Seite 14 STEP - 3 Schrauben nur locker andrehen. Tighten the screws only loosely. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation...
- Seite 15 STEP - 4 MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation...
- Seite 16 STEP - 5 Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation...
- Seite 17 STEP - 6 Schrauben festziehen, Bauteil 26 muß beweglich/drehbar bleiben. Tighten the screws. Part 26 must remain movable/rotatable. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation...
- Seite 18 STEP - 7 Seilrollen auf freigängigkeit prüfen! Seile wie dargestellt einfädeln. Check the cable pulleys for free rotating! Thread in the cables as shown.. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation...
-
Seite 19: Wartung, Pflege Und Sicherheit Maintenance, Care And Safety
The steel cables should be carefully checked daily. In particular, the connection areas at the ends of the cables should be checked for tightness and evidence of fracturing. If the steel cable is damaged, training must be stopped and the cables immediately replaced. Failure to do so can lead to injury! MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 20: Training Tips
Pay attention to your breathing. Never hold your breath while exercising. Basically, exhale when lifting the weight and inhale when lowering it. Make sure you are sufficiently familiar with all of the machine’s functions. MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 21: Übungsanleitung / Exercise Instruction
ÜBUBGSANLEITUNG EXERCISE INSTRUCTIONS MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation... -
Seite 22: Service
Only use original spare parts to assure your warranty claims, and to avoid the risk of an injury. Making your own modifications to the machine, and non-compliance with capacity limits, render all warranty claims null and void. Importeur: IFS GmbH Lothforster Strasse 46 41849 Wassenberg MT-HR-10-LMO-10-FW/SW Half Rack mit Latzugstation...
