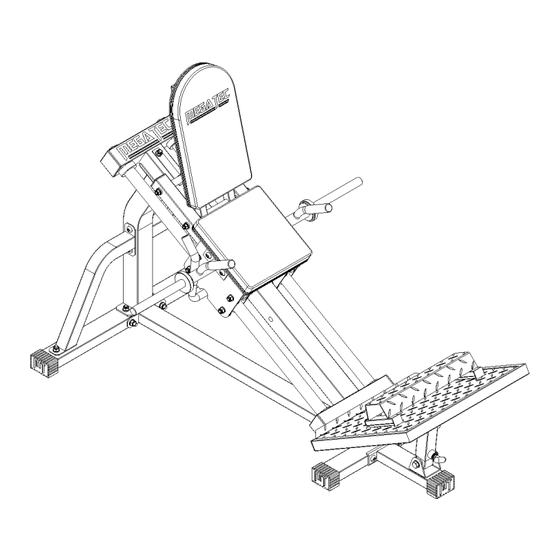

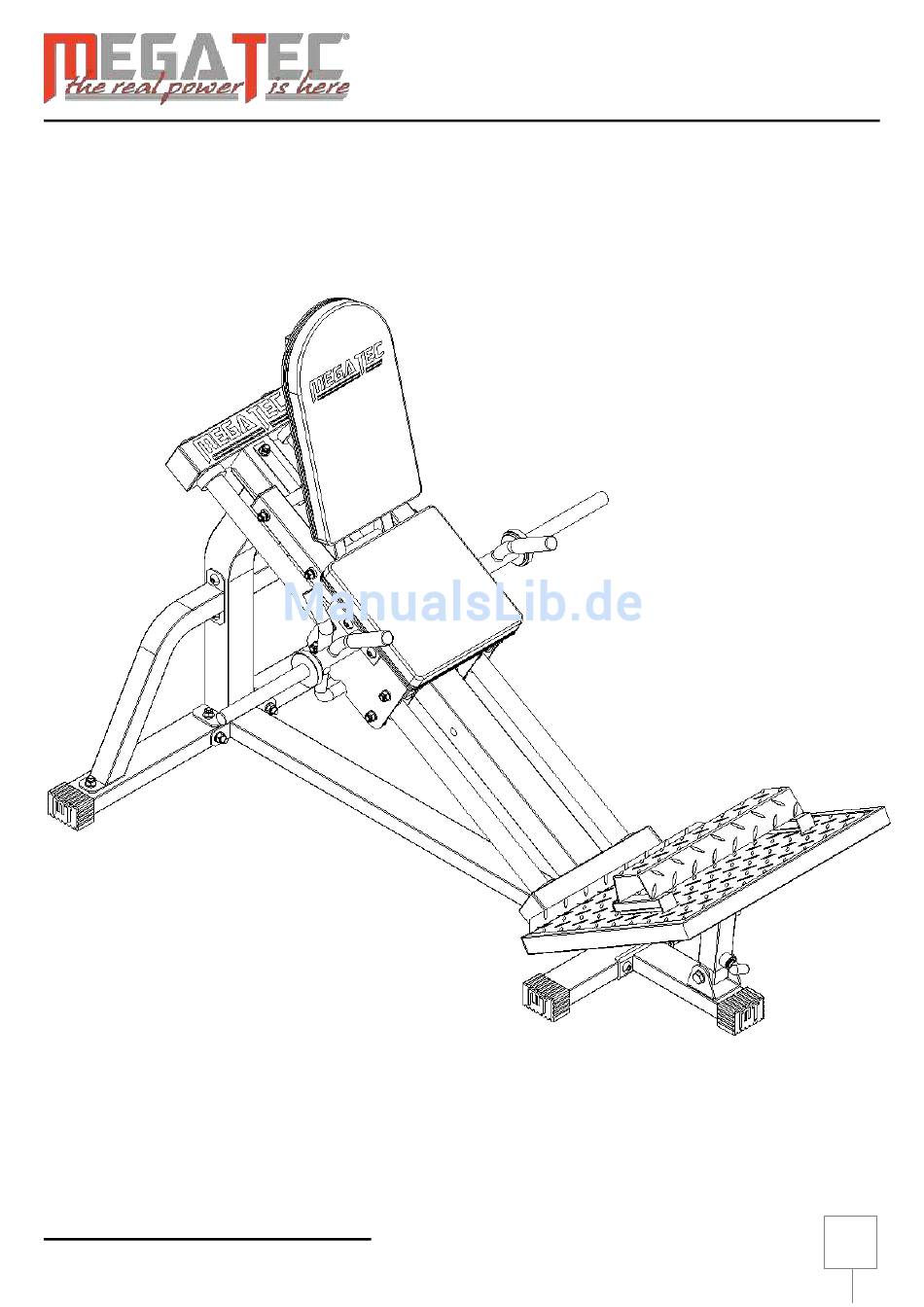

- Seite 1 AUFBAUANLEITUNG OWNER`S MANUAL MT-CLP-350 Compact Legpress...
-
Seite 2: Inhaltsverzeichnis
.…………….…………….…. 09 Stückliste / Part List .…………….…………….…. 10 Explosionszeichnung / Exploded View .…………….…………….…. 11-22 Montage / Assembly .…………….…………….…. 23 Wartung & Pflege / Maintenance .…………….…………….…. 24 Training Tips .…………….…………….…. 25 Übungsanleitung / Exercise Instruction .…………….…………….…. 26 Service MT-CLP-350 Compact Legpress... -
Seite 3: Allgemeines General
Es gilt die gesetzliche Gewährleistung. ©2008 IFS GmbH - Alle Rechte vorbehalten. MegaTec ® is a registered trademark of International Fitness Sports GmbH. Many of our products are patent protected with regard to utility model and design. Unauthorized replication by providers, plagiarism, use of protected characteristics –... -
Seite 4: Sicherheitshinweise
Eventuelle Bodenunebenheiten müssen ausgeglichen werden. Hinterlassen Sie das Fitnessgerät so, dass sich niemand an herausstehenden Teilen verletzen kann. Hantelscheiben und Stangen sind nach dem Training vom Gerät zu nehmen und in die dafür vorgesehenen Ablagesysteme zu verstauen. MT-CLP-350 Compact Legpress... -
Seite 5: Sicherheitshinweise / Safety Instructions
Any unevenness on the floor must be compensated for. Place the exercise machine such that no one can hurt his or herself on protruding parts. Weight plates and bars should be removed from the machine after training, and stowed away in the storage system provided. MT-CLP-350 Compact Legpress... -
Seite 6: Montagehinweise Assembly Instructions
After assembly, check to make sure all of the machine’s functions are correct. If problems occur in this respect, check the machine for any errors in assembly with attention to the individual installation steps. Should you be unable to resolve the error, then please consult your dealer. MT-CLP-350 Compact Legpress... -
Seite 7: Notwendige Werkzeuge / Tools
NOTWENDIGE WERKZEUGE NEEDED TOOLS Schraubenschlüssel / Screw-wrench Grösse/Size: 17 / 19 /22 Inbusschlüssel / Allen-wrench Grösse / Size: 6mm / 8mm / 10mm / 12mm MT-CLP-350 Compact Legpress... -
Seite 8: Datenblatt Data Sheet
DATENBLATT DATA SHEET Eigengewicht Gerät/ Dead Weight: ca. 102KG Max. Belastbarkeit gesamt / Max. total Load capacity: Max. 500KG Max. Gewichts-Beladung Rollwagen / Max. Loading capacity Weight-Sled: Max. 350KG Zulässiges Körpergewicht / Allowed Bodyweight: Max. 150KG MT-CLP-350 Compact Legpress... -
Seite 9: Stückliste Part List
Washer M10 MT-CLP-350(1)-11001 Washer M12 MT-CLP-350(1)-12001 Washer M12 Ødx3 MT-CLP-350(1)-13001 Washer M14 Die gelisteten Schrauben können von Typ und Länge vom tatsächlichem Lieferumfang abweichen! The listed screws could differ by type and length from the actual delivery! MT-CLP-350 Compact Legpress... -
Seite 10: Explosionszeichnung Exploded View
EXPLOSIONSZEICHNUNG EXPLODED VIEW MT-CLP-350 Compact Legpress... -
Seite 11: Montage / Assembly
STEP - 1 MT-CLP-350 Compact Legpress... - Seite 12 STEP - 2 MT-CLP-350 Compact Legpress...
- Seite 13 STEP - 3 Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws. MT-CLP-350 Compact Legpress...
- Seite 14 STEP - 4 MT-CLP-350 Compact Legpress...
- Seite 15 STEP - 5 MT-CLP-350 Compact Legpress...
- Seite 16 STEP - 6 Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Bauteil 25 darf dabei nicht festgeklemmt werden! Align all parts accurately and then tighten all screws. Thereby part 25 must not be clamped! MT-CLP-350 Compact Legpress...
- Seite 17 STEP - 7 MT-CLP-350 Compact Legpress...
- Seite 18 Die Gummipuffer (47+48) nicht vergessen! Guide the two round tubes (23) through the provided bores on the frame and slide them between the rollers of the roller carriage. Do not forget the rubber buffer (47 +48)! MT-CLP-350 Compact Legpress...
- Seite 19 Den Arretierhebel (33) in die vorgesehene Halterung am Rollwagen einführen und mit Schraube (12) sichern. Guide the locking lever (33) into the holder that is provided on the roller carriage and secure it with the screw (12). MT-CLP-350 Compact Legpress...
- Seite 20 STEP - 10 MT-CLP-350 Compact Legpress...
- Seite 21 STEP - 11 MT-CLP-350 Compact Legpress...
- Seite 22 STEP - 12 MT-CLP-350 Compact Legpress...
-
Seite 23: Wartung, Pflege Und Sicherheit Maintenance, Care And Safety
The steel cables should be carefully checked daily. In particular, the connection areas at the ends of the cables should be checked for tightness and evidence of fracturing. If the steel cable is damaged, training must be stopped and the cables immediately replaced. Failure to do so can lead to injury! MT-CLP-350 Compact Legpress... -
Seite 24: Training Tips
Pay attention to your breathing. Never hold your breath while exercising. Basically, exhale when lifting the weight and inhale when lowering it. Make sure you are sufficiently familiar with all of the machine’s functions. MT-CLP-350 Compact Legpress... -
Seite 25: Übungsanleitung / Exercise Instruction
ÜBUBGSANLEITUNG EXERCISE INSTRUCTIONS MT-CLP-350 Compact Legpress... -
Seite 26: Service
Only use original spare parts to assure your warranty claims, and to avoid the risk of an injury. Making your own modifications to the machine, and non-compliance with capacity limits, render all warranty claims null and void. Importeur: IFS GmbH Lothforster Strasse 46 41849 Wassenberg MT-CLP-350 Compact Legpress...
