EINRICHTUNG DES GERÄTS (Fortsetzung)
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
Ende oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.

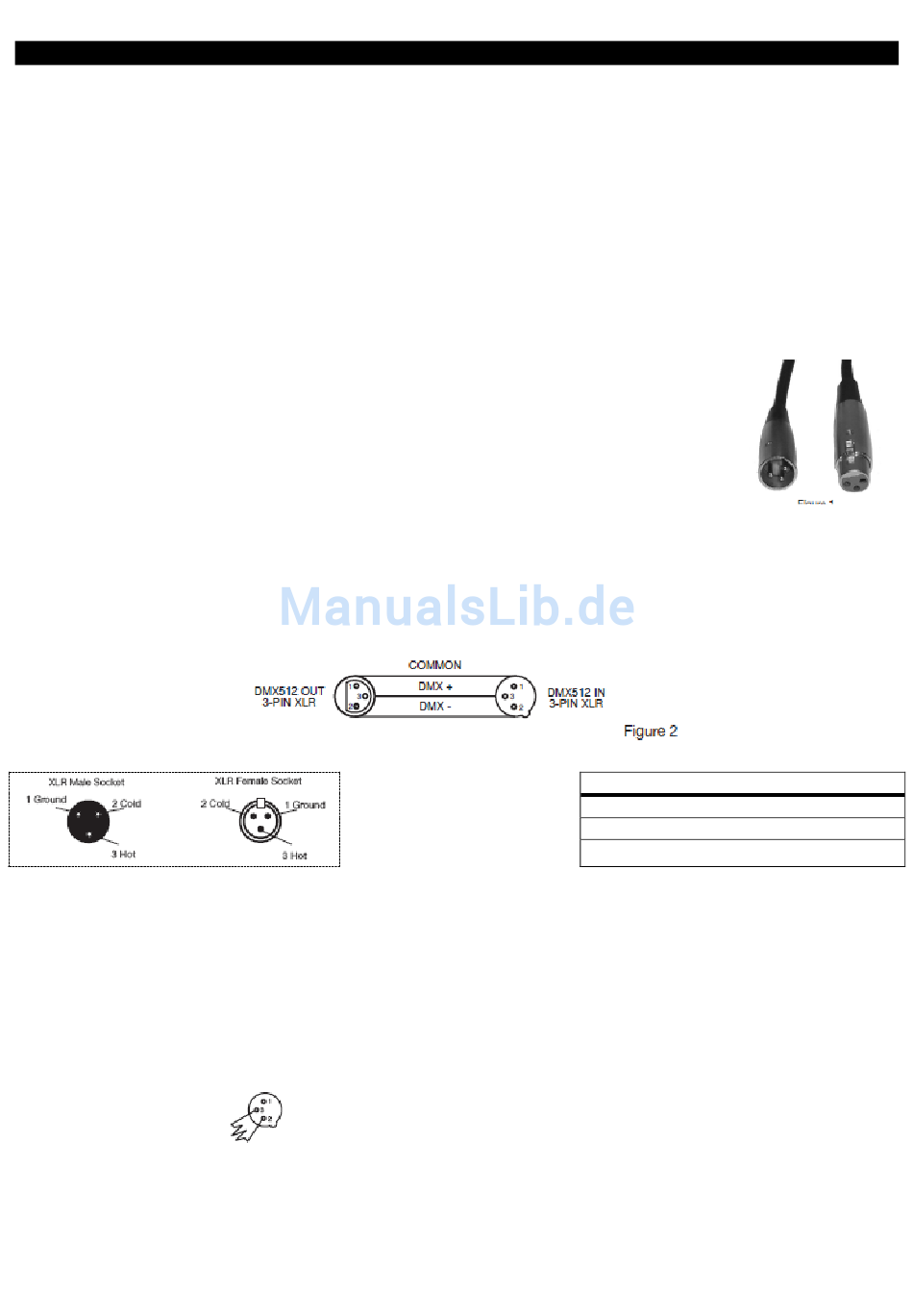

Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Ultra Go Par7X kann über ein DMX-
Protokoll angesteuert werden. Der Ultra Go Par7X verfügt über 8 DMX-Kanal-Modi. Informationen über die
verschiedenen Modi finden Sie auf der Seite 8. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite
des Ultra Go Par7X angezeigt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-
poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen
als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten Sie
sichergehen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese
Art von Kabel bekommen Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen
XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe
geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ Products, LLC-Teilenummer: Z-DMX/T) wird die Wahrscheinlichkeit des Auftretens
von Störungen minimiert.
A.D.J. Supply Europe B.V. – www.americandj.eu – Ultra GO Par 7X Bedienungsanleitung Seite 7
Ein Abschluss reduziert Signalfehler
vermeidet Probleme und Interferenzen bei der
Signalübertragung.
Es empfiehlt sich immer, einen
Leitungsabschluss (Widerstand 120 Ohm, 1/4
W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+)
des letzten Geräts zu schalten.
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
und
DMX-
Abbildung 4
