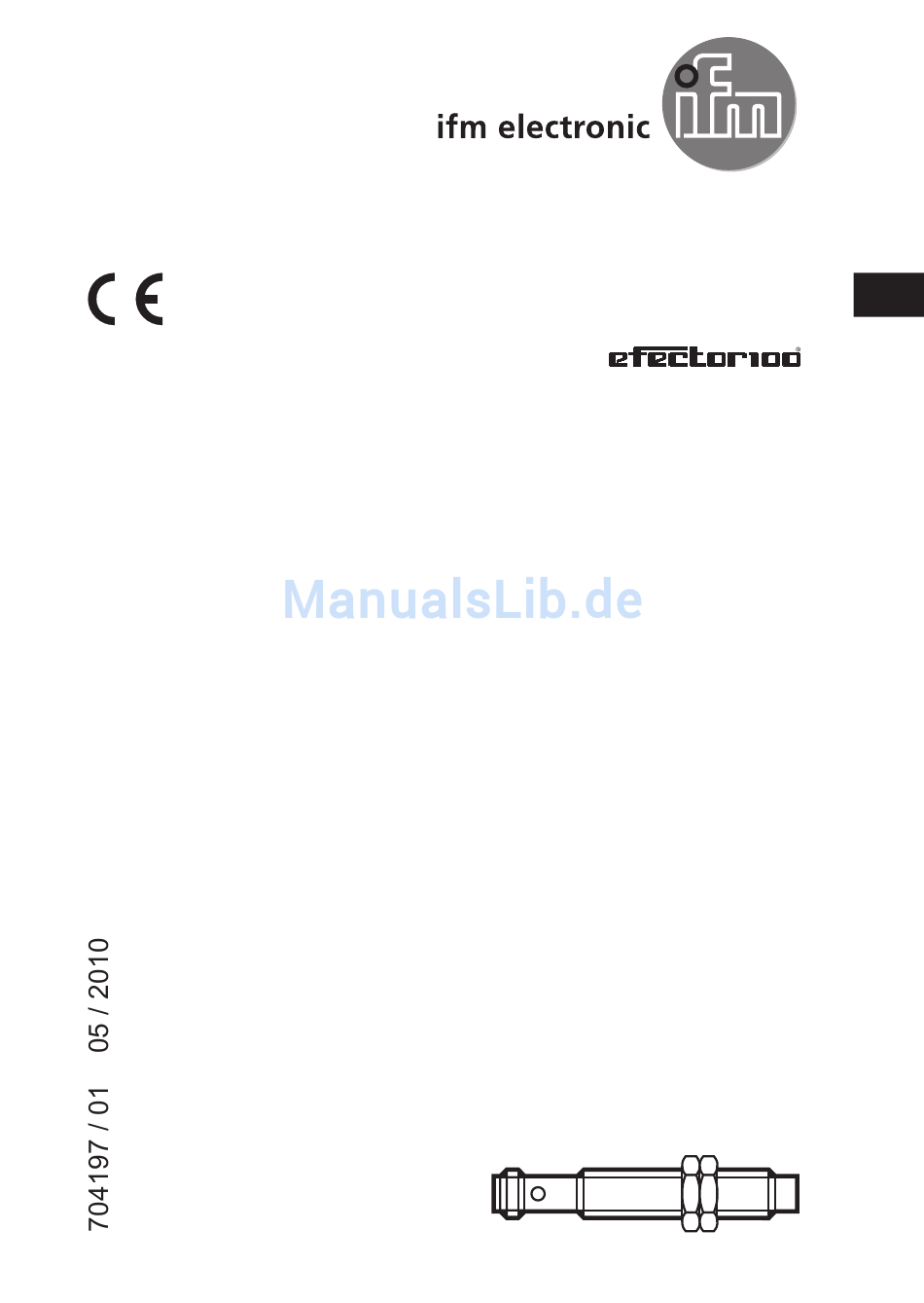

Originalbetriebsanleitung
DE
Induktiver Sicherheitssensor
GF711S 

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic ELECTOR 100 GF711S

  • Seite 1 Originalbetriebsanleitung Induktiver Sicherheitssensor GF711S ...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Sicherheitstechnische Anforderungen an die Applikation ������������������������������4 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 5 Funktion ���������������������������������������������������������������������������������������������������������������6 5�1 Freigabezone �������������������������������������������������������������������������������������������������6 6 Montage ���������������������������������������������������������������������������������������������������������������7 7 Elektrischer Anschluss �����������������������������������������������������������������������������������������8 7�1 Betrieb als 4-Leiter ����������������������������������������������������������������������������������������8 7�2 Betrieb als 3-Leiter ����������������������������������������������������������������������������������������8 8 Betrieb �����������������������������������������������������������������������������������������������������������������9 8�1 Schaltzustand der Ausgänge �������������������������������������������������������������������������9...
  • Seite 3: Vorbemerkung

    1  Vorbemerkung Die Betriebsanleitung ist Bestandteil des Gerätes� Sie richtet sich an fachkundige Personen im Sinne von EMV-Richtlinie, Niederspannungsrichtlinie und Sicher- heitsvorschriften� Die Betriebsanleitung enthält Angaben zum korrekten Umgang mit dem Produkt� Lesen Sie die Anleitung vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden�...
  • Seite 4: Sicherheitshinweise

    2  Sicherheitshinweise • Befolgen Sie die Angaben der Betriebsanleitung� • Unsachgemäße Verwendung kann zu Fehlfunktionen des Geräts führen� Infol- gedessen sind Sach- und/oder Personenschäden im Anlagenbetrieb möglich� Beachten Sie daher alle Hinweise zur Installation und Handhabung des Geräts in diesem Dokument� Beachten Sie auch die Sicherheitshinweise für den Betrieb der Gesamtanlage�...
  • Seite 5: Lieferumfang

    ► Spezifizierte Einsatzbedingungen einhalten (→ 10 Technische Daten)� Der Ein- satz des Sensors in der Umgebung von chemischen und biologischen Medien sowie ionisierender Strahlung ist nicht zulässig� ► Bei allen extern an das System angeschlossenen Sicherheitsstromkreisen Ruhestromprinzip einhalten� ► Bei Fehlern innerhalb des Sicherheitssensors, die zum Übergang in den als sicher definierten Zustand führen: Maßnahmen ergreifen, die bei Weiterbetrieb der Gesamtsteuerung den sicheren Zustand erhalten�...
  • Seite 6: Funktion

    5  Funktion LEDs  Sicherheitssensor  Nahbereichszone  Freigabezone  gesicherter Ausschaltabstand s  Bedämpfungselement Gelbe Signal-LED: Schaltzustand Grüne Power-LED: Betriebsspannung 5.1  Freigabezone Die Ausgänge (OSSDs) werden nur bei einer Bedämpfung in der Freigabezone freigegeben� Außerhalb dieser Freigabezone bleiben die Ausgänge ausgeschaltet� Bei Bedämpfung mit einer Normplatte von 12 x 12 x 1 mm aus FE360 (= ST37K) und nicht bündigem Einbau nach IEC 60947-5-2 liegt die Freigabezone im Bereich ≤...
  • Seite 7: Montage

    Je nach Beschaffenheit des Bedämpfungselementes kann die Nahbereichs- zone fehlen� 6  Montage Das Gerät ist nicht bündig einbaubar gemäß IEC 60947-5-2, Typ I2A12SP2� ► Gerät gegen Loslösen sichern� Maximales Anzugsmoment: 20 Nm ► Einbaubedingungen gemäß Abbildungen 1 bis 3 beachten: Ein bündiger Einbau des Sicherheitssensors ist nicht zulässig, da es zu einer Vergrößerung des Schaltabstands bis hin zur Freigabe der Ausgänge (OSSDs) kommen kann�...
  • Seite 8: Elektrischer Anschluss

    7  Elektrischer Anschluss ► Anlage spannungsfrei schalten� Gegebenenfalls auch unabhängig versorgte Relais-Lastkreise abschalten� ► Versorgungsspannung: L+ an Anschluss 1 und L- an Anschluss 3 des Steckers anschließen� Die Nennspannung beträgt 24 V DC� Diese Spannung darf entsprechend EN 61131-2 zwischen 19,2 V und 30 V inkl� 5 % Restwelligkeit schwanken� Die Versorgungsspannung darf bei einem einzelnen Fehler den maximalen Wert von 40 V DC nicht überschreiten�...
  • Seite 9: Betrieb

    ► Querschlüsse und Kurzschlüsse zwischen Versorgungsspannung und Ausgang A2 durch geeignete Installation unbedingt ausschließen! Die angegebenen Werte bezüglich der Sicherheitsfunktion (→ 10 Technische Daten) bleiben erhalten� 8  Betrieb 8.1  Schaltzustand der Ausgänge 8.1.1  Der sichere Zustand Der sichere Zustand ist der ausgeschaltete Zustand (stromloser Zustand: Logisch "0") von mindestens einem der Ausgänge A1 und A2 (OSSDs)�...
  • Seite 10: 8�2 Reaktionszeiten

    8.2  Reaktionszeiten Reaktionszeit auf Sicherheitsanforderung ≤ 1 ms (Entfernen aus der Freigabezone) Reaktionszeit bei Annäherung in die Freigabezone ≤ 1 ms (Freigabezeit) Risikozeit / Fehlerreaktionszeit bei sicherheitsrelevanten Fehlern ≤ 20 ms Gleichzeitigkeit der Ein- und Ausschaltung der Ausgänge bei Sicherheits- ≤...
  • Seite 11: Maßzeichnung

    9  Maßzeichnung LED 2 x 180° 10  Technische Daten GF711S GIFA4004-2PS/SIL2/V4A/US Induktiver Sicherheitssensor Metallgewinde M12 x 1 Steckverbindung M12 Freigabezone: ≤ 0,5 ��� ≥ 4 mm Entspricht den Anforderungen: SIL 2 nach IEC 61508, SILcl 2 nach IEC 62061, PL d nach EN ISO 13849-1 nicht bündig einbaubar Betriebsspannung 24 V DC (19,2���30 V)
  • Seite 12 Ausgangsspannung bei 24 V Kompatibel mit EN 61131-2 Eingänge Typ 1, 2 Reaktionszeit Reaktionszeit auf Sicherheitsanforderung (Entfernen aus der Freigabezone): ≤ 1 ms Reaktionszeit bei Annäherung in die Freiga- bezone (Freigabezeit): ≤ 1 ms Risikozeit (Fehlerreationszeit) ≤ 20 ms Bereitschaftsverzögerungszeit Gesicherter Ausschaltabstand s >...
  • Seite 13 Anschlussschema (BN) +24 V (WH) (BU) (BK)  Auswerteeinheit oder SPS Adernfarben: BK: schwarz BN: braun BU: blau WH: weiß Bemerkungen: Wenn nicht anders angegeben, beziehen sich alle Daten im gesamten Temperaturbereich auf eine Referenzmessplatte nach IEC 60947-5-2 (FE360 = ST37K) 12 x 12 x 1 mm�...
  • Seite 14: Fehlerbehebung

    11  Fehlerbehebung → 8�3 LED-Anzeige Problem Mögliche Ursache Fehlerbehebung Keine LED-Anzeige Keine Spannungsversorgung Spannung einschalten Power-LED blinkt und • Unterspannung Spannung korrigieren Sensor schaltet nicht • Überspannung (→ 10 Technische Daten) Sensor schaltet nicht, auch Sensor wurde in den • Querschluss beheben nach Entdämpfung und sicheren Zustand gebracht •...
  • Seite 15: Begriffe Und Abkürzungen

    • EN ISO 13849-1 PL d (2006) Sicherheit von Maschinen, Sicherheitsbezogene Teile von Steuerungen • IEC 60947-5-2 (2008) Niederspannungsschaltgeräte: Steuergeräte und Schalt- elemente - Näherungsschalter • IEC 61508 (2000) • IEC 62061 (2005) • UL 508 14  Begriffe und Abkürzungen Common Cause Failure Ausfall in Folge gemeinsamer Ursache�...
