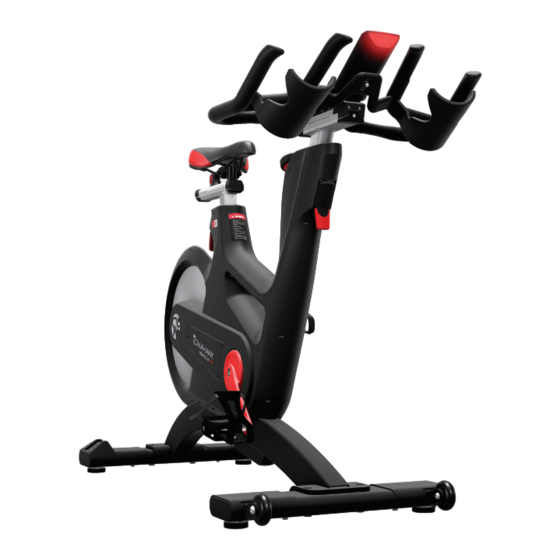

IC7
IC7
MODELL NR:IC-TKIC7B2
MODELL NR:IC-TKIC7B2
WICHTIGER HINWEIS!
WICHTIGER HINWEIS!
BITTE LESEN SIE VOR DER INBETRIEBNAHME DES BIKES DIESES HANDBUCH VOLLSTÄNDIG
BITTE LESEN SIE VOR DER INBETRIEBNAHME DES BIKES DIESES HANDBUCH VOLLSTÄNDIG
UND BEFOLGEN SIE ALLE DARIN BESCHRIEBENEN ANLEITUNGEN ZU MONTAGE,
WARTUNG UND BETRIEB DES GERÄTES NICHT ORDNUNGSGEMÄSSE HANDHABUNG
ODER UNZUREICHENDE WARTUNG FÜHRT ZUM ERLÖSCHEN DER GARANTIE!
DIESES HANDBUCH IST IN WEITEREN SPRACHEN DIGITAL VERFÜGBAR UNTER
WWW.INDOORCYCLING.COM
Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com
HERSTELLER:
Indoor Cycling Group GmbH
Happurger Str. 86
90482 NUERNBERG | Germany
info@indoorcycling.com
www.indoorcycling.com
Phone: +49(0)911 / 54 44 50
Phone: +49(0)911 / 54 44 50
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tomahawk IC-TKIC7B2
Inhaltszusammenfassung für Tomahawk IC-TKIC7B2
- Seite 1 UND BEFOLGEN SIE ALLE DARIN BESCHRIEBENEN ANLEITUNGEN ZU MONTAGE, WARTUNG UND BETRIEB DES GERÄTES NICHT ORDNUNGSGEMÄSSE HANDHABUNG ODER UNZUREICHENDE WARTUNG FÜHRT ZUM ERLÖSCHEN DER GARANTIE! DIESES HANDBUCH IST IN WEITEREN SPRACHEN DIGITAL VERFÜGBAR UNTER WWW.INDOORCYCLING.COM Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com...
- Seite 2 WICHTIG! Die Aufkleber mit den Warnhinweisen müssen während des Aufbaus des Bikes gegen die Aufkleber in Landessprache getauscht werden. Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com...
- Seite 3 WICHTIG! To download the owners manual in Lataa omistajan käsikirja omalla your language, visit the IC7 support kielelläsi IC7-ohjeosiosta sivustolta: section at: www.teamicg.com www.teamicg.com Um das Handbuch in Ihrer Sprache Du kan laste ned bruksanvisningen herunterzuladen, besuchen Sie bitte på ditt eget språk ved å gå til IC7 den IC7 Support Bereich auf unserer støttesiden på: www.teamicg.com Webseite unter www.teamicg.com...
- Seite 4 GARANTIE S.31 TECHNISCHE DATEN: Das Tomahawk IC7 Bike entspricht nach EN ISO 20957 (Teil 1 & 10) der Benutzerklasse S und ist für die Verwendung in kontrollierter Umgebung wie z.B. Sportstätten und Fitnesseinrichtungen unter Beaufsichtigung eines Trainers klassifiziert. GEWICHT DES BIKES:...
-
Seite 5: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 8. Kindern unter 14 Jahren ist es nicht erlaubt das Bike WARNUNG! ohne Aufsicht durch einen dazu qualifi zierten Trainer zu Um einem Sicherheitsrisiko durch unsachgemäße verwenden. Verwendung des Gerätes für Personen über Handhabung des Gerätes vorzubeugen ist es 14 Jahren nur nach vorheriger Einweisung durch erforderlich, die nachfolgenden Sicherheitshinweise einen qualifi zierten Trainer. -
Seite 6: Einführung
STANDFUSS WICHTIG! Den individuellen Produktionscode des Tomahawk IC7 Bikes fi nden Sie auf dem Typenschild, dass sich im unteren Bereich des Rahmenrohrs in Fahrtrichtung links des Indoor Bikes befi ndet. Bitte tragen Sie diesen Produktionscode in die Pfl ege- und Wartungslisten ein. Die Angabe des Produktionscodes ist bei allen Garantieanfragen zwingend erforderlich. -
Seite 7: Montage Und Zusammenbau
MONTAGE UND ZUSAMMENBAU DREHMOMENTSCHLÜSSEL 17MM PERSONEN WICHTIG! Vermeiden Sie hohe Temperaturschwankungen zwischen dem Transport des Bikes und dem Ort der Installation. Sollten dennoch unterschiedliche Temperaturen herrschen, muss mit der Inbetriebnahme gewartet werden, bis sich das Bike an die Umgebungstemperatur angeglichen hat. 50 NM 50 NM WICHTIG! - Seite 8 LENKERS IN DIE MAXIMALPOSITION BEVOR VERBINDUNGSBRÜCKE DES LENKERS UNTERHALB SIE MIT DER MONTAGE BEGINNEN. DER HALTERUNG FÜR DEN COMPUTER BEFINDET. ACHTUNG! DEN AUFKLEBER ERST ENTFERNEN NACHDEM DER LENKER MONTIERT WURDE. Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com...
- Seite 9 MONTAGE UND ZUSAMMENBAU DREHMOMENTSCHLÜSSEL PERSONEN 30 NM UM EINE BESCHÄDIGUNG DER INNENLIEGENDEN ENTFERNEN SIE NACH DER MONTAGE KABELFÜHRUNG ZU VERMEIDEN, DARF DER DEN AUFKLEBER ZUR FIXIERUNG LENKER VOR DIESEM ARBEITSCHRITT NICHT IN DER HORIZONTALVERSTELLUNG. DER HORIZONTALEN VERSTELLT WERDEN. STELLEN SIE SICHER, DASS DIE SCHRAUBVERBINDUNGEN BEI DER MONTAGE DES LENKERS AUSREICHEND FEST (30 NM) ANGEZOGEN WERDEN.
- Seite 10 ÜBERPRÜFEN SIE BEI GESCHLOSSENEM ARRETIERHEBEL DIE KLEMMKRAFT DER VERTIKALVERSTELLUNG. BEI GESCHLOSSENEM ARRETIERHEBEL MUSS DIE VERTIKALE LENKER- UND SATTELPOSITION FEST FIXIERT SEIN! STELLEN SIE BEI BEDARF DIE KLEMMKRAFT GEMÄSS DEN SERVICEVORGABEN DES HERSTELLERS EIN. Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com...
- Seite 11 MONTAGE UND ZUSAMMENBAU 15MM HANDFEST PEDALSCHLÜSSEL PERSONEN STECKEN SIE DEN RADCOMPUTER BEFESTIGEN SIE DEN RADCOMPUTER VON AUF DIE HALTERUNG. DER LENKERUNTERSEITE AUS MIT DER BEILIEGENDEN SCHRAUBE UND HALTERUNG. DIE HALTERUNG MUSS ZWISCHEN LENKER UND COMPUTER PLATZIERT WERDEN. WARNUNG! Das Benutzerhandbuch für den IC7 Coach By Color® Computer ist separat beigepackt und enthält alle notwendigen Informationen zur Inbetriebnahme und Bedienung des Computers.
- Seite 12 5. Einige Teile des Bikes können sich während des Transportes lösen. Überprüfen Sie die Kurbeln und alle sichtbaren Schrauben, Bolzen und Muttern. Stellen Sie sicher, dass diese festsitzen und korrekt angezogen sind. Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com...
- Seite 13 INSTALLATION, AUFBAU TOMAHAWK BIKES KUNDENDIENST 1. Geben Sie dem Kunden die Anleitungen für die Grundwartung und verweisen Sie ihn auf die ausführlichen Wartungsanleitungen. 2. Lassen Sie sich die Übergabe des Handbuches, die Erklärung der Wartungsarbeiten und den einwandfreien Zustand der Bikes bei der Übergabe durch den Kunden bestätigen. Ein von Ihnen gegengezeichnetes Exemplar verbleibt beim Kunden.
-
Seite 14: Richtige Radeinstellung
Becken auf eine Seite kippt. Faustregel: Wenn Sie neben dem Bike stehen sollte sich die Satteloberkante eine Handbreit /4 Finger unterhalb des Beckenkamms befi nden. Bitte vermeiden Sie, mit durchgestreckten Knien oder kippendem Becken zu fahren. Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com... - Seite 15 RICHTIGE RADEINSTELLUNG HORIZONTALE SATTELEINSTELLUNG: Die horizontale Positionierung des Sattels ist sehr wichtig um Verletzungen an den Kniegelenken vorzubeugen. Setzen Sie sich auf den Sattel und bringen Sie die Kurbelarme in die horizontale Position. Das Kniegelenk am nach vorne gerichteten Bein sollte sich direkt über der Achse des Pedals befi nden.
- Seite 16 Fahrer alle Möglichkeiten bieten seine ideale Sitz- und Handpositionierung zu fi nden. Es wird empfohlen während längerer Trainingseinheiten die Handposition regelmäßig zu wechseln um einseitige und monotone Belastungen der Muskeln, Bänder und Gelenke zu vermeiden. Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com...
-
Seite 17: Richtige Handhabung Des Bikes
RICHTIGE HANDHABUNG DES BIKES EINSTELLUNG DES WIDERSTANDES: Der individuell angestrebte Bremswiderstand kann mit Hilfe des Bremsverstellknopfes fein und exakt auf die Bedürfnisse des Fahrers über einen Aktionsradius von 330° eingestellt werden. Der Widerstand in % (0% kein Bremswiderstand - 100% maximaler Widerstand) wird zusätzlich auf dem Display des Radcomputers angezeigt. - Seite 18 Boden bewegen. Hier empfi ehlt sich eine 2. Person, die das eventuelle Kippen zur Seite verhindert. Weiterhin ist darauf zu achten, den unten beschriebenen Sicherheitsabstand zu anderen Geräten, Gegenständen und Wänden einzuhalten. 10cm 60cm 10cm 60cm 60cm Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com...
- Seite 19 RICHTIGE HANDHABUNG DES BIKES Überprüfen Sie die Standsicherheit des Indoor Cycles am Einsatzort und justieren Sie ggf. die niveauregulierbaren Standfüße auf der Unterseite der Stabilisatoren um die gewünschte Standsicherheit zu gewährleisten. WICHTIG! Die Standfüße sollten immer möglichst weit hinein gedreht und nicht mehr als 1cm herausgedreht werden! Das Indoorcycle darf nur auf einem standsicheren und ebenen Untergrund aufgestellt und betrieben werden.
-
Seite 20: Regelmässige Pflege Und Wartung
Sprühen Sie das Wartungsspray nie direkt auf die Schwungscheibe, da dies dazu führen könnte, dass es zum Durchrutschen (Schlupf) des Antriebsriemen kommt und die Funktionalität der Notbremse beeinträchtigt werden kann. Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com... - Seite 21 REGELMÄSSIGE PFLEGE UND WARTUNG 14-TÄGIGE MASSNAHMEN: 1. Notbremse: Aus Gründen der Betriebssicherheit muss die Notbremse regelmäßig auf ihre Funktion überprüft werden. Hierzu drücken Sie während des Fahrens den roten Notbremsgriff nach unten. Bei optimaler Funktion sollte es zu einer sofortigen Bremswirkung bis hin zum vollständigen Stillstand der Schwungscheibe kommen.
- Seite 22 Muttern u.s.w. am Indoor Cycle auf festen Sitz und Funktion überprüft werden und Teile die Verschleiß, Abnutzung oder Beschädigung zeigen (Sattel, Pedalriemen, Pedale, SPD System) ersetzt werden. Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com...
- Seite 23 REGELMÄSSIGE PFLEGE UND WARTUNG NUTZUNGSABHÄNGIGE MASSNAHMEN: 1. Vertikalverstellung Lenker und Sattel: Um die Leichtgängigkeit der vertikalen Lenker- und Sattelverstellung sicherzustellen wird empfohlen den Klemmmechanismus zu prüfen und bei Bedarf eine geringe Menge Lithium/Silikon Fett auf den vertikalen Klemmmechanismus der Lenkerstütze (1.) und der Sattelstütze (2./3.) aufzutragen.
-
Seite 24: Wartungs - Und Pflegeplan
VERTIKALVERSTELLUNG VON LENKER UND SATTELSTÜTZE EINFETTEN MONATLICH SEITE 23 BEISPIEL FÜR EINEN WARTUNGSPLAN BEI DURCHFÜHRUNG DER ARBEITEN DURCH DRITTE. WÖCHENTLICHE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com... - Seite 25 WARTUNGS - UND PFLEGEPLAN 14-TÄGIGE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM MONATLICHE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM...
-
Seite 26: Ersatzteile
Webseite www.indoorcycling.com zu besuchen. 320-00-00011-01 COMPUTER SET INKL. ANBAUTEILE 120-01-00015-02 SPORT SATTEL SCHWARZ & ROT INKL. SATTELKLOBEN 900-10-00003-01 GUMMISTANDFUSS, 75° SHORE 150-01-00005-02 KOMBIPEDAL SET, SPD KOMPATIBEL 150-03-00048-01 PEDALRIEMEN SET Version 1.0 2016 IC-TKIC7B2 Copyright by Indoor Cycling Group GmbH 2016 | www.indoorcycling.com... - Seite 27 GARANTIE Die Indoorcycling Group GmbH garantiert, dass alle neuen Produkte am Tag der Lieferung zum Kunden frei von Fertigungs- und Materialfehlern sind. Verwendung des Produktes nur bei Umgebungstemperaturen zwischen 15°C 40°C Celsius bei max. Luftfeuchtigkeit von 65%. Keine Verwendung im Freien. Unsachgemäßer Gebrauch, Fehlbedienung, mechanische Beschädigung und Veränderungen am Produkt führen zum Erlöschen jeglicher Garantieansprüche.
- Seite 28 ACHTUNG. MACHEN SIE SICH MIT ALLEN SICHERHEITSMASSNAHMEN UND -ANWEISUNGEN, DIE IN DIESER BEDIENUNGSANLEITUNG BESCHRIEBEN SIND, VERTRAUT, BEVOR SIE DAS GERÄT IN BETRIEB NEHMEN. BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF. UNSACHGEMÄSSEM ZUSAMMEN- AUFBAU, UNSACHGEMÄSSER WARTUNG PFLEGE, SOWIE UNSACHGEMÄSSEM GEBRAUCH, KÖNNEN GARANTIEBESTIMMUNGEN ERLÖSCHEN.
