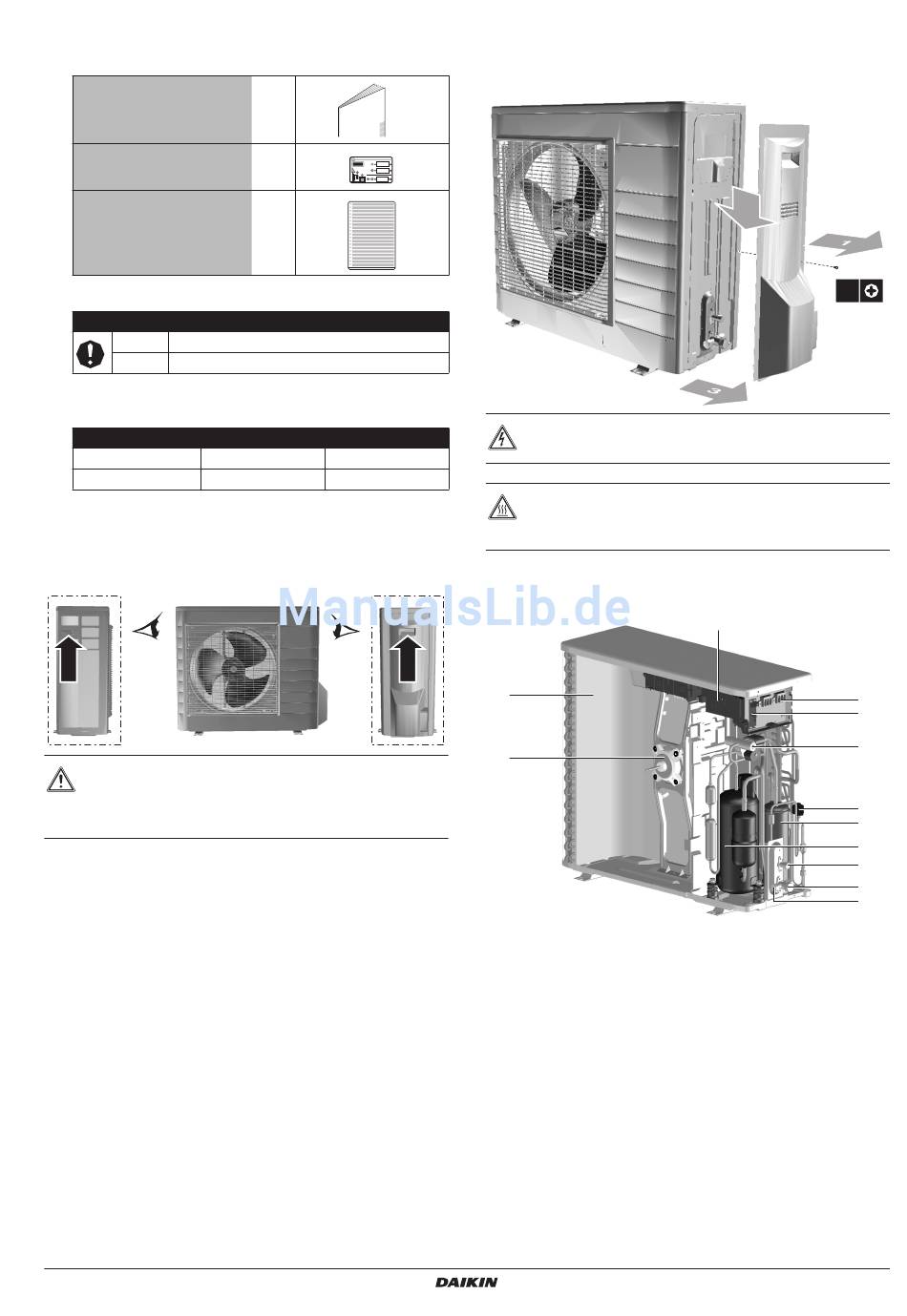

3.5. Zubehör
■
Überprüfen Sie, ob das folgende Zubehör im Lieferumfang der
Einheit vorhanden ist.
Installationsanleitung
Aufkleber zu fluorierten
Treibhausgasen
Mehrsprachiger Aufkleber mit
Hinweisen zu fluorierten
Treibhausgasen
■
Mögliche Optionen
ERHQ
ERLQ
(a) Werkseitig montiert.
Optionale Bodenplattenheizung
EKHBH/X008AA
EKHBH/X008BA/BB

3.6. Transport

Transportieren Sie die Einheit vorsichtig, indem Sie sie an den Griffen
links und rechts anheben (siehe Abbildung unten).
A A
A
VORSICHT
Berühren Sie nicht
Aluminiumrippen der Einheit, um eine Verletzung zu
vermeiden.
ERHQ006~008BBV3 + ERLQ006~008BBV3
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW68002-1A – 03.2011
1
1
1
Bodenplatten-Heizung
Optionales Kit
(a)
Standard
EKBPHT08 EKBPHT08BA
Möglich Nicht zulässig
Möglich Möglich
B B
B
den Lufteinlass oder
4. Ü
BERSICHT ÜBER DIE
4.1. Einheit öffnen
GEFAHR: STROMSCHLAG
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf Seite
GEFAHR: KONTAKT MIT ROHREN UND INTERNEN
BAUTEILEN VERMEIDEN.
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf Seite

4.2. Hauptkomponenten

1
2
die
1 Wärmetauscher
2 Lüftermotor
3 Schaltkasten mit Hauptplatine (Inverter und Regler-
Platine)
4 Anschlüsse für die Datenübertragung und
Stromversorgung
5 Wartungsplatine
6 4-Wege-Ventil
7 Elektronisches (Haupt-) Expansionsventil
8 Akkumulator
9 Verdichter
10 Absperrventil der Flüssigkeitsleitung
11 Gasleitungs-Absperrventil
12 Wartungsanschluss
E
INHEIT
2
1x
2.
2.
3
4
5
6
7
8
9
10
11
12
Installationsanleitung
