tepro ABINGTON Bedienungsanleitung Seite 7

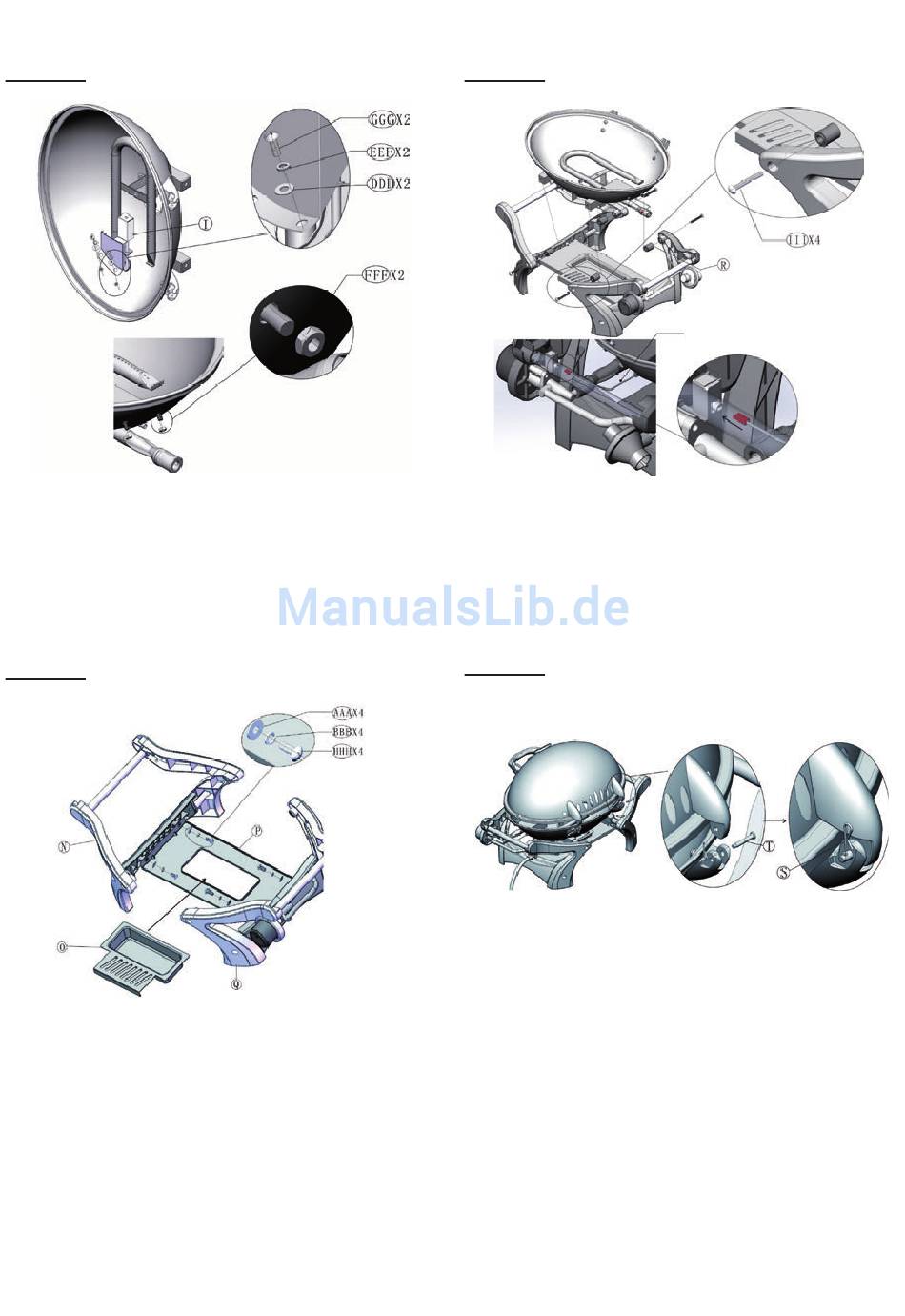

Schritt 5
Setzen Sie das Schutzblech (I) in die Feuerwanne. Bestücken
Sie Schrauben (GGG) mit Federringen (EEE) und Unterleg-
scheiben (DDD).
Stecken Sie die bestückten Schrauben von innen durch die Lö-
cher des Schutzblechs (I) und die Löcher in der Seite der Feu-
erwanne.
Sichern Sie die Schrauben von außen mit Muttern (FFF).
Schritt 6
Befestigen Sie die Gestelle links und rechts (N,Q) mit Schrau-
ben (HHH), Federringen (BBB) und Unterlegscheiben (AAA) an
der Bodenplatte (P).
Platzieren Sie die Fettauffangschale (O) in der Bodenplatte (P).
Schritt 7
Stecken Sie je eine Schraube M6x50 (III) von außen durch die
Löcher in den Gestellen.
Bestücken Sie die Schrauben (III) von innen mit je einem Iso-
lierring (R).
Platzieren Sie die Feuerwanne zwischen den Haltern und be-
festigen Sie sie mit den Schrauben (III).
Stecken Sie das Zündkabel in das Ventil.
Schritt 8
Platzieren Sie den Deckel auf der Feuerwanne und richten Sie
die Scharniere aus.
Befestigen Sie den Deckel an der Feuerwanne, indem Sie links
und rechts einen Scharnierstift (T) durch die Scharniere ste-
cken.
Sichern Sie die Scharnierstifte mit je einem Splint (S).
Zündkabel
7
