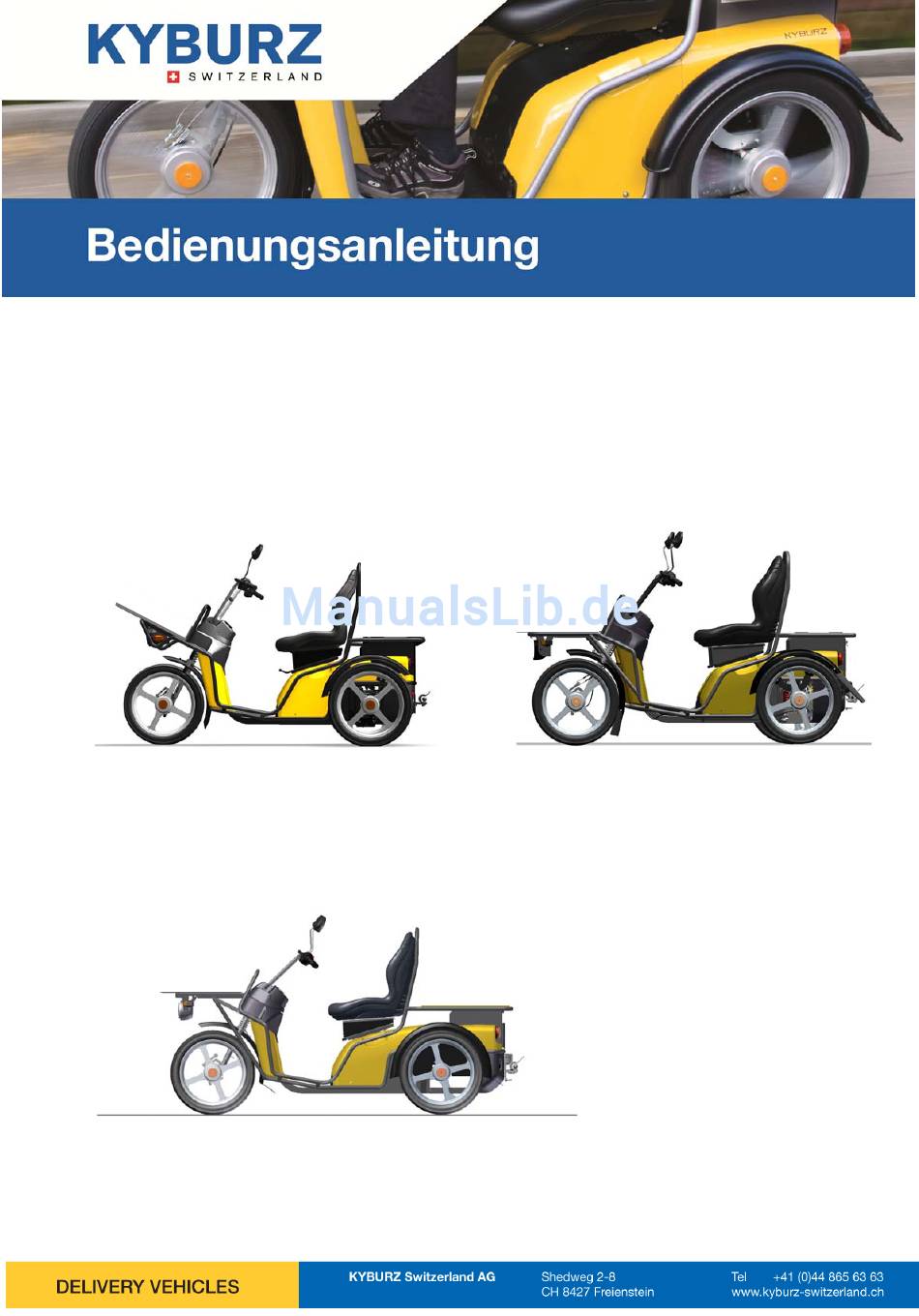

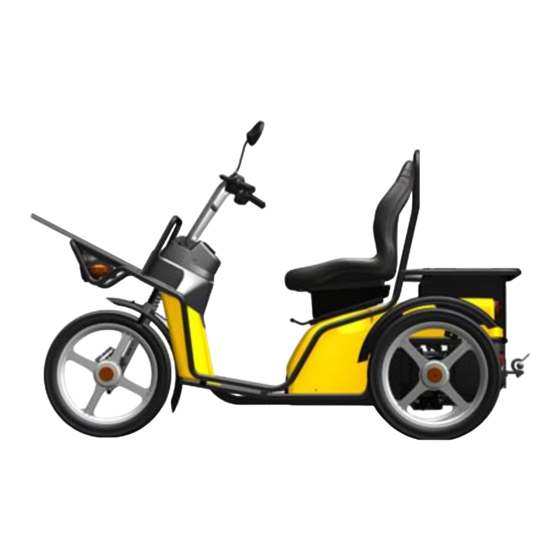

- Seite 1 Version 2.6 - Februar 2015 KYBURZ DXP 4.0 KYBURZ DXP 4.1 und 4.2 KYBURZ DXP 5.0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Allgemeine Sicherheitshinweise Sicherheitshinweise bezüglich der Akkus (Lithium-Ionen-Akkus) Technische Daten Vor der Fahrt Ladekabel entfernen Verstellen der Sitzposition Einstellen der Rückspiegel Beladung Allgemeine Hinweise zur Beladung Bedienungselemente links Bremshebel (Hauptbremse) (1) ... -
Seite 3: Sicherheitshinweise
Bei Feuer: Weissen Rauch ohne Löschen ausgasen lassen; nur bei schwarzem Rauch Löschen der Akkus mit Chemiepulver oder CO Entsorgung: Ausgetauschte Batterien sind zurückzuliefern an Kyburz Switzerland AG. © 2015 ▪ Alle Rechte sowie technische Änderungen sind vorbehalten Ver. 2.6 / Feb.2015... -
Seite 4: Technische Daten
Technische Daten Der Kyburz DXP ist ein Fahrzeug zur Personen- und Güterbeförderung für eine Person mit einer Zuladung von max 30 kg vorn und max 90 kg hinten (siehe Seite 4, Beladung). Geschwindigkeit bis 45 km/h Steigleistung bis 30% Leergewicht 290 –... -
Seite 5: Vor Der Fahrt
Vor der Fahrt Ladekabel entfernen Ziehen Sie das Ladekabel aus der Steckdose und Fahrzeug und versorgen Sie es aufgerollt im Fach (20) hinter dem Sitz. Achten Sie darauf, dass das Kabel unbeschädigt ist. Verstellen der Sitzposition Sie können den Sitz (SI) in der Längsrichtung auf Ihre Körpergrösse einstellen: Den Hebel (SPO) vor der Sitzfläche nach oben ziehen und den Sitz nach hinten oder vorne schieben. -
Seite 6: Beladung
Beladung Allgemeine Hinweise zur Beladung Die Beladung darf nicht seitlich über das Fahrzeug herausragen. Die gesamte Ladung muss gut gesichert sein, z.B. mit Spanngurten. Das Helmfach (hintere Ladeklappe) muss während der Fahrt komplett geschlossen sein. Der Schwerpunkt der Ladung sollte möglichst tief liegen (unten schwer, oben leicht). -
Seite 7: Bedienungselemente Links
Bedienungselemente links Haltegriff Bremshebel (Hauptbremse) Lichtschalter (Fernlicht/Abblendlicht) Blinkerschalter Hupe Bremshebel (Hauptbremse) (1) Um das Fahrzeug abzubremsen den Bremshebel in Richtung Haltegriff ziehen. Dadurch wird die mechanische Servobremse aktiviert und der Antrieb wird ausgeschaltet, auch wenn der Gasgriff noch auf Fahren gedreht sein sollte. ACHTUNG: Benutzen Sie die mechanische Bremse regelmässig (mindestens 1 mal täglich), auch wenn Sie im „Normalbetrieb“... -
Seite 8: Bedienungselemente Rechts
Bedienungselemente rechts Gasgriff (Hilfsbremse) Fahrtrichtungs- schalter Lichtschalter (Parklicht / Abblendlicht) Gasgriff (Hilfsbremse) (5) Leichtes Drehen am Gasgriff zum Fahrer hin setzt das Fahrzeug langsam in Bewegung. Je weiter der Gasgriff gedreht wird, desto schneller wird es. Zurückdrehen des Gasgriffs bremst das Fahrzeug elektrisch, es wird langsamer (der Motor wird zum Generator, er speist die Batterien und wird zur Hilfsbremse). -
Seite 9: Bedienungselemente In Der Mitte
Bedienungselemente in der Mitte Zündschloss Ladeanzeige (10) Tacho (digitale Anzeige) (11) Fehleranzeige Zündschloss (8) Zum Einschalten den Zündschlüssel im Schloss in die Position «DRIVE» drehen. Ohne Zündschlüssel oder bei Position «OFF» kann das Fahrzeug nur manuell bewegt werden. Siehe Seite 13, Lösen der Feststellbremse. Ladeanzeige (9) Die Ladeanzeige leuchtet, sobald die Zündung des Fahrzeugs eingeschaltet wird (siehe Bilder unten). -
Seite 10: Fahren
Fahren Auf den Sitz setzen, den Zündschlüssel im Zündschloss (8) auf „DRIVE“ drehen und der DXP ist fahrbereit. Drehen Sie den Gasgriff (5) leicht in Ihre Richtung und das Fahrzeug setzt sich in Bewegung. Je weiter Sie den Gasgriff drehen, umso schneller fahren Sie. Der DXP hat eine mechanische Hauptbremse am linken Griff und eine elektrische Hilfsbremse im Gasgriff. -
Seite 11: Reinigung
Reinigung Verwenden Sie zur Reinigung des Fahrzeugs nur Wasser und milde Seife mit einem weichen Lappen und einem normalen Wasserschlauch. Niemals mit dem Hochdruckreiniger reinigen ACHTUNG: oder abspritzen! Lagerung Optimale Lager- und Aufladebedingungen für den DXP kühler, trockener und belüfteter Raum ohne dauerhafte Personenpräsenz (kein Büro etc.) ... -
Seite 12: Laden Und Entladen Der Akkus
Laden und Entladen der Akkus Aufladen Das Ladekabel befindet sich in der Regel im Fach (20) unter der hinteren Ladefläche. Dort befindet sich auch die Ladebuchse (22). Kontrollieren Sie das Ladekabel auf Schäden, bevor Sie es verwenden. Ersetzen Sie ein beschädigtes Kabel sofort – Stromschlaggefahr! Ladekabel erst in die Ladebuchse (22), dann in eine Netzsteckdose (230 VAC) einstecken. -
Seite 13: Ladehinweis
Ladehinweis Das Aufladen erst unterbrechen, wenn der Akku vollständig geladen ist. Die Ladedauer ist abhängig von der Batterie und dem Ladegerät des Fahrzeugs. Tabelle 1 gibt einen Überblick über die ungefähren Zeiten für eine vollständige Aufladung bei Raumtemperatur. Geschaltete Steckdosen sind je nach Flottenmix für den ungünstigsten Fall zu programmieren, d.h. -
Seite 14: Fehlersuche
(siehe Seite 5, Bremshebel) Sollte an Ihrem DXP ein anderer Defekt eintreten, melden Sie sich bitte bei Ihrem auto- risierten KYBURZ-Servicepartner, allenfalls mit Angabe des Fehlercodes (siehe unten). Fehlermeldung im Display Wenn die rote LED neben der Anzeige (11) blinkt, wird im Display ein Fehlercode zwischen 12 und 99 angegeben (Anzeige: FLT für „fault“... -
Seite 15: Lösen Der Feststellbremse
Lösen der Feststellbremse ACHTUNG: Der DXP kann bei gelöster Feststellbremse wegrollen! Nie auf dem Fahrzeug sitzen, wenn die Feststellbremse gelöst ist! (Ausnahme beim Abschleppen, siehe Seite 14) Der DXP ist im abgestellten Zustand mit der automatischen Feststellbremse gegen Wegrollen gesichert. Sie können die Feststellbremse lösen und den DXP von Hand schieben: den Hebel (21) im Fach (20) unter der hinteren Ladefläche auf Position 1 schwenken. -
Seite 16: Abschleppen
Abschleppen Vorgehen: 1. Abschleppseil bei Zugfahrzeug fix befestigen. 2. Das abzuschleppende Fahrzeug muss ausgeschaltet sein. 3. Abschleppseil beim abzuschleppenden Fahrzeug um die Lenkstange wickeln und das Ende mit der Hand am Gasgriff festhalten. Wichtig: Der Fahrer des abgeschleppten Fahrzeugs muss das Seil jederzeit loslassen können. -
Seite 17: Wartung
Dreieckslampe leuchtet und das Werkzeugsymbol angezeig wird (erscheint nach 5000 km). DXP-Service und Reparaturen Für Service- und Reparaturanfragen wenden Sie sich an Ihren autorisierten KYBURZ - Servicepartner. Eine Liste aller autorisierten Servicepartner finden Sie im Webshop auf www.kyburz-dxp.ch. DXP-Hersteller & DXP-Servicezentrum:... -
Seite 18: Anhang: Fehlercodes Dxp
Übertemperatur des Motors Leitung zum Sensor unterbrochen Verkabelung & Stecker Motor temp sensor fault Sensor defekt kontrollieren Motortemperatursensor defekt KYBURZ kontaktieren Kabel zum Hauptschütz defekt Verkabelung & Stecker Main open / short Hauptschütz defekt kontrollieren Hauptschütz offen / Kurzschluss Hauptschütz ersetzen... - Seite 19 Gewisse Parameteränderungen Fahrzeug aus- und einschalten Parameter change fault erfordern einen Neustart des Parameteranpassungen nur in Parameteränderung Fahrzeugs Absprache mit KYBURZ! Verkabelungsfehler Verkabelung & Stecker E2 communication fault Engage 2 (Display) defekt kontrollieren Engage2 Kommunikationsfehler Display ersetzen Falsche Einschaltreihenfolge...
- Seite 20 Name Mögliche Ursachen Mögliche Lösungen Ladekabel zu Batt. unterbrochen Verkabelung & Stecker kontr. Charger zero current fault Ladesicherung 20A defekt Ladesicherung kontrollieren Kein Ladestrom Ladegerät defekt Ladegerät kontrollieren Das Fahrzeug hat einen leichten Fahrzeug auf Schäden prüfen Shock soft Schlag / Aufprall erhalten Fehler löschen Leichter Schlag Das Fahrzeug hat einen...
