Luoman LV 247 Anleitung
Quicklinks
LV 247
und Fenster
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Fachberater.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt die Garantienummer ein, bevor Sie diese
Liste IhremFachberater zur Bearbeitung aushändigen.
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten Seite
der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die in der Statik vorgeschriebenen Fun-
damente und Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggf. weiterführende Berechnungen
bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an
Ihren Fachberater.
Wandbohlen
Sockelmaß
Hausaußenmaß
Dachüberstände)
Außenmaß Wände
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Seitenwandhöhe
Gewicht
alle Angaben circa.

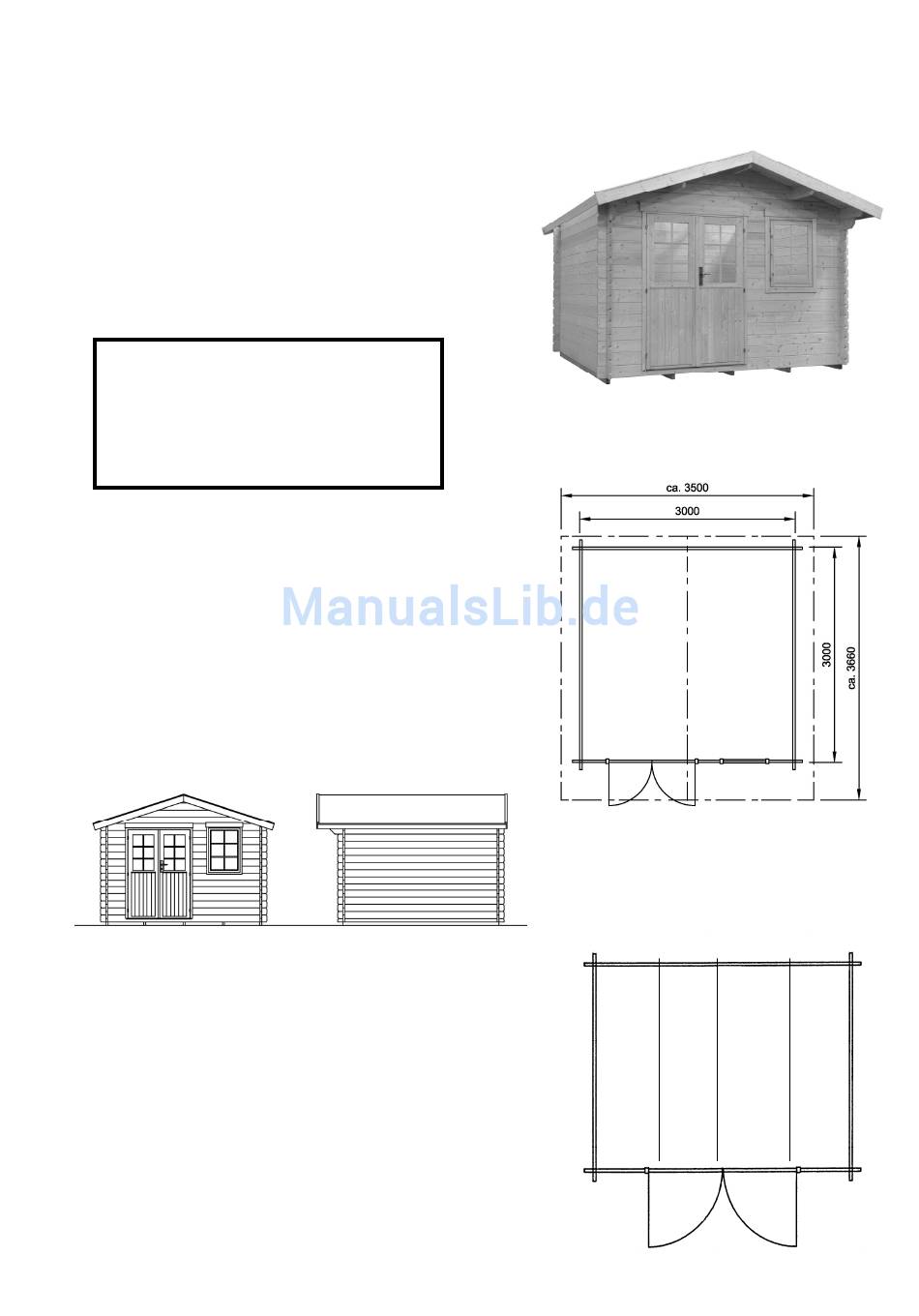

Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 1
mit Doppeltür
28 mm x 135 mm
3000 mm x 3000 mm
3500 mm x 3660 mm
3200 mm x 3200 mm
13,00 m²
2500 mm
1200 mm B/1700 mm H
1997 mm
775 kg
Blockbohlenhaus mit 28 mm
Wandstärke
Sockelmaß 3000 mm x 3000 mm
Grundriss und Fundamentplan
(5 Fundamenthölzer)
1
2
3
4
5
Verwandte Anleitungen für Luoman LV 247
Inhaltszusammenfassung für Luoman LV 247
- Seite 1 Außenmaß Wände 3200 mm x 3200 mm Dachfläche 13,00 m² Firsthöhe 2500 mm Türblattmaß Doppeltür 1200 mm B/1700 mm H Seitenwandhöhe 1997 mm Gewicht 775 kg alle Angaben circa. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 1...
- Seite 2 Hauses nicht mit- nur mit der Hand sanft fest. machen, das Gebäude ver- zieht sich, die Dachkonstruk- tion wird hoch gedrückt. Das Gebäude kann sich verziehen! Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 2...
- Seite 3 (zum Himmel ) zeigend. eindringende Feuchtigkeit wird nicht ordnungsgemäß abgeleitet. Das Dach könnte Schaden nehmen. Allgemein: Verwenden Sie im Falle einer Reklamation, ausschließlich die Teileliste aus der Aufbauanleitung. So werden Missverständnisse vermieden. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 3...
- Seite 4 Bitte haben Sie auch Verständnis, dass dieser Transport einige Zeit in Anspruch nimmt. Über die Art und Weise der Regulierung von Ansprüchen behält sich Ihr Verkäufer das Entscheidungsrecht vor. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 4...
- Seite 5 Team mit dem Aufbau beauftragen. Verbauen Sie keine Einzelteile, offensichtlich beschädigt oder reklamationswürdig sind! Für die Zusendung evtl. beschädigter Teile kalkulieren Sie bitte je nach Art und Umfang einen Zeitraum von 3-5 Werktagen ein! Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 5...
- Seite 6 Zeichnung 1 Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 6...
- Seite 7 Zeichnung 2c Zeichnung 2 Max 50cm Fundamenthölzer Betonstreifen Warum ein Streifenfundament? Weil Ihnen dies die optimale Belüftung bietet somit Staunässe verhindert, denn bei Staunässe fault Holz unweiger- lich und schnell. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 7...
-
Seite 8: Wandaufbau Und Einbau Der Doppeltür
Sie bitte auf die Federn stecken, um so einen Schlag- schutz zu erhalten – auch die über die Ecken hinaus stehenden Bohlenenden erfordern besonders sorgfältige Arbeit, Absplittern zu vermeiden! Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 8... - Seite 9 überstehen: dies ergibt eine Tropfkante und schützt vor Nässe – auf jeden Fall aber auf eine ausreichende Kante nach innen als sichere Auflage der Fußbodendielen achten. Zeichnung 3. Zeichnung 3 5-10mm Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 9...
- Seite 10 Giebelschräge ausrichten und dann mit je 2x2 Schrauben an den vorgebohrten Bohlen C4 befestigen. Zeichnung 9a. Achten Sie ebenfalls auf einen gleichmäßigen Abschluss der oberen Wandbohlen. Vermitteln Sie ggf. einzelne Wandbohlen in der Höhe. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 10...
- Seite 11 Haus ‚wächst‘– dieser Schlitz wird abschließend mit den beiliegenden Abdeckbrettchen innen und außen verdeckt, die am Rahmen (nicht an den Bohlen!) befestigt werden, um das ‘Arbeiten’ Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 11...
- Seite 12 Leichter Verzug ist bei Massivholz-Türblättern, wie gesagt, leider nie ganz auszuschließen. Achtung! Der Tür- und Fensterrahmen darf keinesfalls mit den Wandbohlen verschraubt werden. Die Abdeckbretter dürfen nicht an den Wandbohlen befestigt werden! Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 12...
- Seite 13 So können die Wände 'arbeiten' ohne den Türrahmen zu beeinflussen. Zeichnung 8 Abdeckbrett Leiste Türrahmen (Fensterrahmen) rechts und links vom Rahmen auf einer Wandbohle fixieren Beim Fenster bitte genau so verfahren! Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 13...
- Seite 14 Fußleisten den Wänden anpassen und umlaufend anbringen. Zur zusätzlichen Sicherheit gegen abhebende Wind- und Soglasten können diese Fußleisten wechselweise mit den Fußboden- dielen und den Wandbohlen vernagelt oder verschraubt werden. Bitte vorbohren! Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 14...
- Seite 15 Die Dachbretter ( gilt auch für Fussbodendielen ) nicht zu stramm Nut in Feder verlegen. Lassen Sie ein wenig Spiel, damit das Holz arbeiten kann und die Dachkonstruktion sich nicht hebt oder wölbt! Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 15...
- Seite 16 Zeichnung 6d Firstpfette Mittelpfette Die Dachbretter sollten mit je 2 Nägeln an den Pfetten / Seitenwand befestigt werden. Dachbretter nicht zu stramm verlegen, damit sich die Dachfläche später nicht wölbt. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 16...
- Seite 17 Wir empfehlen Ihnen Bitumenschindeln oder ähnlich hochwertige Dachbaustoffe. Die dauerhaft wetterfeste und zuverlässig dichte Ausführung der Dach- fläche entscheidend für Lebensdauer Ihres Blockbohlenhauses. Lassen Sie sich in Ihrem Markt über die vielfältigen Möglichkeiten informieren. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 17...
- Seite 18 Wasser in das Holzdach ein und führt umgehend zu Schäden. Wir empfehlen zusätzlich die Anbringung einer Regenrinne. Dies sollten Sie auch berücksichtigen, wenn Sie den Abschluss zu den Windfedern hin ausführen. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 18...
- Seite 19 Hausecke entfernt an, so dass zwischen der Oberkante der Windverankerungsleiste und Unterkante der Dachschrägung mind. 10 cm Luft verbleiben. Dieser Abstand ist notwendig, damit das Holz arbeiten kann, ohne die Dachkonstruktion hoch zu drücken. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 19...
- Seite 20 Verwenden Sie hierzu gegebenenfalls eine Kombizange als Hilfsmittel..und bitte immer auf gute Belüftung des Hauses und speziell der Bodenkonstruktion als Schutz vor Feuchtigkeit und Fäulnis achten. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 20...
-
Seite 21: Holzschutz Und Pflege
Auswahl guter Dacheindeckungen, wie zum Bei- spiel schöne Dachschindeln, die Ihnen helfen, Ihr Blockbohlenhaus „LV 247 / 28 mm“ noch wertiger und langlebiger zu gestalten. Gute Lüftung und die Vermeidung von Staunässe ist ansonsten immer noch der beste Holzschutz! Regelmäßige Sichtkontrolle hilft Schäden zu vermeiden, bevor Sie... - Seite 22 – etwas Weißleim und der „Schaden“ ist schnell und unproblematisch behoben! In diesem Sinne wünschen wir Ihnen „natürliche“ Freude und Nutzen mit Ihrem Gartenhaus „LV 247 / 28 mm“. Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 22...
- Seite 23 NOTIZEN: Blockbohlenhaus LV 247 DT+F 28 mm, Aufbauanleitung – 13.01.2017 Seite 23...
- Seite 24 Teileliste LV 247 DT+F / 28 mm 3000 mm x 3000 mm Abmessungen in mm Beschreibung Anzahl Marke Kontrolle Fundamenthölzer 36 x 60 x 3000 Fussbodendielen 16 x 87 x 2939 Fussleisten in veränderlichen Dimens. ca. 20 x 30 o.ä.
