Luoman LV 370 Montageanleitung
LV 370
Talentschuppen
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem Auf-
bau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die Teile-
liste dieser Aufbauanleitung und tragen Sie in dieser bitte un-
bedingt die Garantienummer ein, bevor Sie diese Liste
Ihrem Verkäufer zur weiteren Bearbeitung aushändigen:
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten
Seite der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau erforderlich.
Gern empfiehlt Ihnen Ihr Verkäufer ansonsten ein professionelles Aufbau-
team.
Berücksic htigen Sie die allgemeinen sowie die örtlichen Bauvorschriften und
halten Sie die in der Statik vorgeschriebenen Fundamente und Befestigungen
ein – diese sind nicht im Lieferumfang enthalten.
Unsere Statik erfasst mehr als 80% des Bundesgebietes; wird Ihr Bauvor-
haben hiervon nicht abgedeckt und werden ggfs. weiterführende Berech-
nungen bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten.
Wenden Sie sich in solchen Fällen bitte an Ihren Verkäufer.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Seitenwandhöhe
Gewicht
alle Bemaßungen circa.

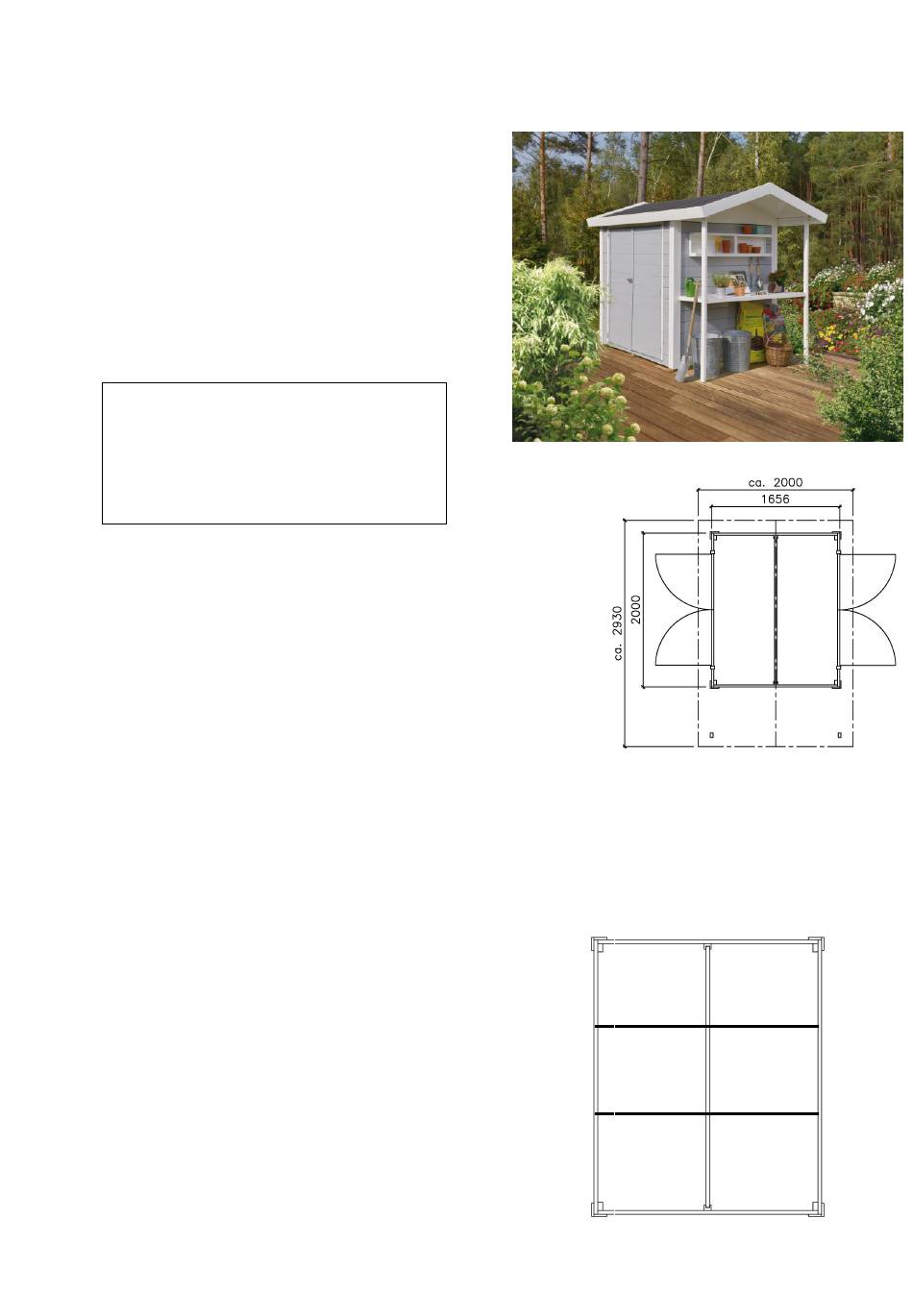

Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 1
28 mm x 135 mm
1600 mm x 2000 mm
2000 mm x 2930 mm
5,4 m²
2210 mm
1470 mm B/1650 mm H
1870 mm
345 kg
Blockbohlenhaus mit 28mm
Wandstärke
Sockelmaß ca. 1600 mm x 2000 mm
Grundriss und Fundamentplan
(4 Fundamenthölzer P1 1655mm)
1
2
3
4
Inhaltsverzeichnis
Verwandte Anleitungen für Luoman LV 370
Inhaltszusammenfassung für Luoman LV 370
- Seite 1 Grundriss und Fundamentplan Dachfläche 5,4 m² (4 Fundamenthölzer P1 1655mm) Firsthöhe 2210 mm Türblattmaß Doppeltür 1470 mm B/1650 mm H Seitenwandhöhe 1870 mm Gewicht 345 kg alle Bemaßungen circa. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 1...
- Seite 2 Schleifpapier etc. nach Fertigstellung aufgetragen. schwarzen Punkten und das nicht mehr beseitigt werden Holz kann schimmeln. kann, muss das Holz deckend gestrichen werden. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 2...
- Seite 3 / Dimensionen behalten wir uns in der laufenden Produktion vor. Angegebene Wand- sowie Dach- und Fußbodenstärken sind hiervon ausgenommen. Gesamtsockelmaß der Häuser werden hiervon nicht beeinflusst. Alle angegebenen Maße sind ca. Maße. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 3...
- Seite 4 Bei Ansprüchen Ihrerseits ist ausschließlich Ihr Markt als Ihr Verkäufer und Kaufver- tragspartner zuständig - über die Art und Weise der Regulierung Ihrer Ansprüche behält sich Ihr Markt als Ihr Verkäufer das Entscheidungsrecht vor. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 4...
- Seite 5 Verbauen Sie keine Einzelteile, die offensichtlich beschädigt oder reklamationswürdig sind! Für die Zusendung evtl. beschädigter Teile kalkulieren Sie bitte je nach Art und Umfang einen Zeitraum von ein paar wenigen Werktagen ein! Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 5...
- Seite 6 Zeichnung 1 Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 6...
- Seite 7 Warum ein Streifenfundament ? weil ein Streifenfundament die optimale Unterlüftung des kom- pletten Hauses und der Funda- mentkonstruktion gewährleistet und somit Staunässe verhindert, denn bei Staunässe fault Holz unweigerlich und schnell. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 7...
- Seite 8 Sie beginnen hier jeweils mit dem ersten und der letzten Fussbodiele, die Sie gem. nachfolgender zeichnung anordnen. Beachten Sie bitte die gleiche Ausrichtung dieser beiden Dielen nach Nut und Feder! Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 8...
- Seite 9 Nach Fertigstellung und Platzierung der Hauswände passen Sie die Fußleisten den Wänden an und befestigen diese zur zusätzlichen Sicherheit gegen abhebende Wind- und Soglasten wechselweise mit Nägeln an den Fußbodendielen und den Wandbohlen. Bitte vorbohren! Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 9...
-
Seite 10: Wandaufbau Und Einbau Der Doppeltür
Sie erreichen dies am einfachsten, indem Sie nicht jede ausgelegte Wandbohle verschrauben, sondern zunächts nur die unterste und alle folgenden Wandbohlen lose auflegen. Erst wenn alle Wandbohlen dann korrekt ausgerichtet sind, erfolgt die Verschraubung. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 10... - Seite 11 Zeichnung 3 ( Abbildung ähnlich) 5-8mm Sie sollten bei diesen und den folgenden Arbeitsschritten unbedingt 2 – 3 Helfer mit einplanen, die die Giebelwände während der Montage gegen Umfallen sichern! Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 11...
- Seite 12 Wie bei jeder anderen Schraub oder Nagelverbindung gilt hier auch und zwar besonders: Erst vorbohren, dann erst Schrauben oder Nageln! Die Hölzer würden sonst aufplatzen! Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 12...
- Seite 13 Die Pfettenteile liegen auf der obersten mittleren Wandbohle auf und sollten mit einigen schräg eingedrehten Schrauben mit der Wandbohle verbunden werden. Zusätzlich können Sie die Pfetten mit einem Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 13...
- Seite 14 Rahmenleisten abschließt. Die „glatte” Fläche der Metallschwelle zeigt nach oben „in den Türausschnitt”, die abgewinkelte Umfassung greift beim Einbau des fertigen Rahmens über den Ausschnitt der ersten Blockbohle A1. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 14...
- Seite 15 Ganz wichtig ist hierbei, dass die Wände immer genau gleichmäßig wachsen. Bitte beachten Sie, dass die Montagehöhe der Wandbohlen A2 jeweils identisch mit B1 (Wandbohlen der Giebelwände) sein muss. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 15...
- Seite 16 Hausecken auf. Es ist ausreichend, wenn Sie pro Blende ca. 4 verschrauben verwenden und diese gleichmäßig auf die Gesamthöhe verteilen. Verstärken Sie noch die vier Türflügel D7 mit den Leisten D11 gem folgender Zeichnung: Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 16...
- Seite 17 Türschlagleiste auf jeweils den linken oder rechten Türflügeln. Die Schrauben Sie von der Rückseite her so auf die vertikale Außenkante eines Türblattes, dass sich für den entsprechenden anderen Türflügel eine Auflagefläche (Türschlagleiste) ergibt! Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 17...
-
Seite 18: Zusätzliche Aussteifung Des Gebäudes
D15 erreicht, die Sie bevor Sie mit der Dacheindeckung beginnen, einfach auf die vier äußeren Ecken der beiden Haushälften auflegen und mit 4 Schrauben von oben in die Wandbohlen / Eckpfosten befestigen. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 18... - Seite 19 Schläge mit dem Gummihammer erfolgen (Schlagholz dazwischen legen, bitte) oder auch durch Herein- und Herausschrauben der Schar- nierbänder. Leichter Verzug ist bei Massivholz-Türblättern, wie gesagt, leider nie ganz auszuschließen. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 19...
- Seite 20 Nun noch einmal die Rechtwinkligkeit der gesamten Konstruktion sowie die Gängigkeit der Tür und die Flucht der Giebel mit Vorder- und Rück- wand prüfen – ist dies ok, kann mit der Dacheindeckung begonnen werden. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 20...
- Seite 21 Beginnen Sie mit 2 Profilbrettern, Nut nach außen zeigend, an der Außenkante der Pfetten; es folgen die weiteren Profilbretter, flächig verlegt (Nut in Feder nicht zu stramm verlegen). Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 21...
-
Seite 22: Zunächst Befestigen Sie Die Windfedern B4 An Den Beiden
Windfedern B4. Bohren Sie B4 von der Frontseite her vor und Verschrauben jeder Seite mit je 2 Schrauben mit den Traufbrettern A4. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 22... - Seite 23 Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 23...
- Seite 24 Nachdem Sie die Beschläge der Doppeltür komplettiert haben, ... und bitte immer auf gute Belüftung des Hauses und speziell der Bodenkonstruktion als Schutz vor Feuchtigkeit und Fäulnis achten. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 24...
-
Seite 25: Holzschutz Und Pflege
Abweichungen zu Katalogabbildungen sind möglich. Dach- und Fussbodenprofile sind ggf. auf einheitliche Längen zu kappen. Evtl. vorhandene Ausklinkungen am Ende der Fussleisten haben keine Funktion und sind beim Ablängen zu entfernen. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 25... - Seite 26 – etwas Weißleim und der „Schaden“ ist schnell und unproblematisch behoben! In diesem Sinne wünschen wir Ihnen „natürliche“ Freude und Nutzen mit Ihrem Gartenhaus „Lillevilla 370 / 28mm“. Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 26...
- Seite 27 NOTIZEN: Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 27...
- Seite 28 16 x 45 x 1650 Schrauben, Nägel usw. 1 Beutel Montageholz 28 x 65 x 250 Furnier Dreieck 15 x 300 x 300 Absender: bearbeitet durch: ________________________________________ Berater: ________________________________________ Anschrift: ________________________________________ _____________________________________________ Blockbohlenhaus LV 370 / Talentschuppen 28mm , Aufbauanleitung – 14.01.2015 Seite 28...
