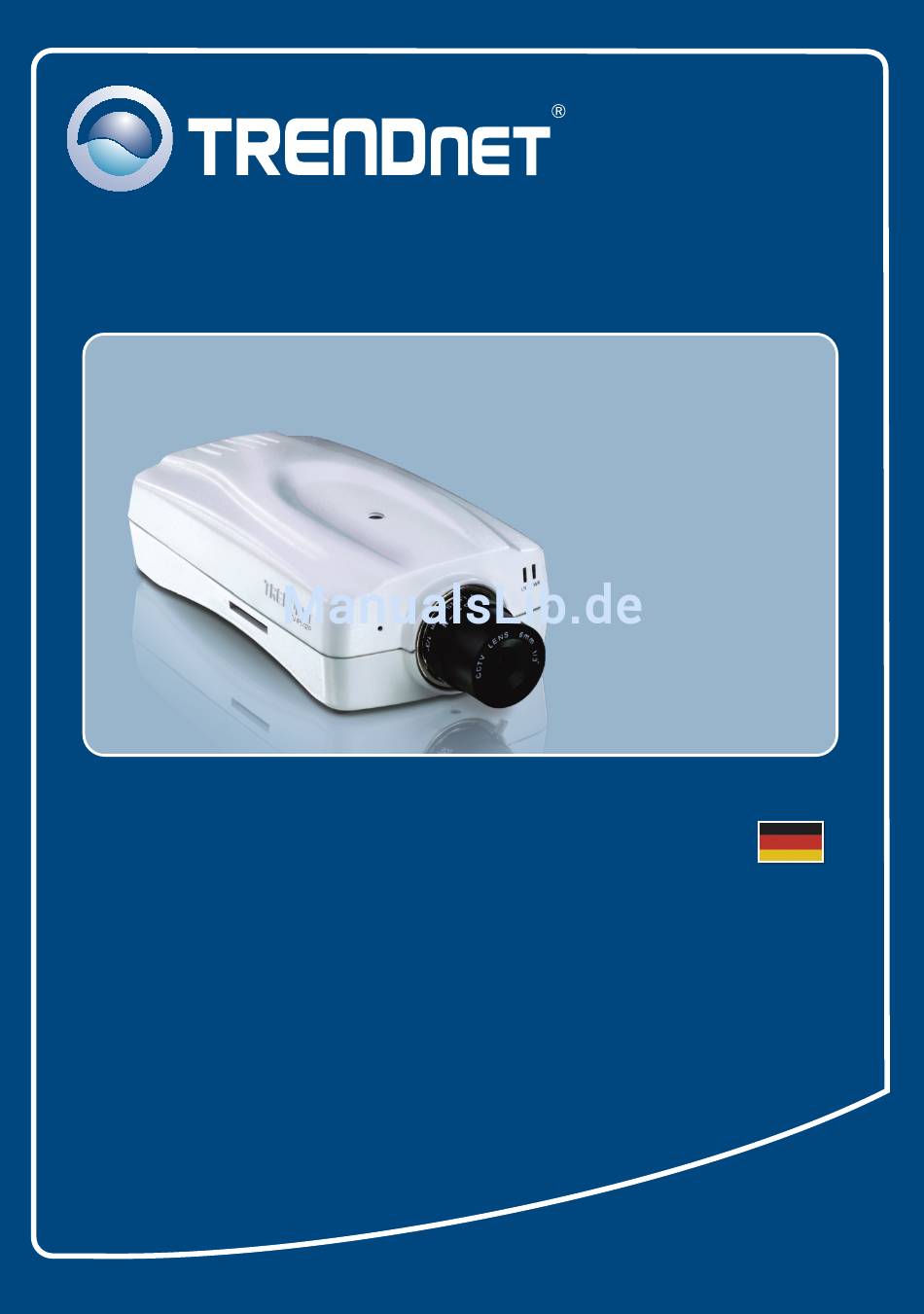

- Seite 1 Quick Installation Guide TV-IP512P H/W: V1...
-
Seite 2: Inhaltsverzeichnis
Table of Contents Table of Contents Deutsch ...................... 1. Bevor Sie anfangen ................Installation der Hardware und Konfiguration ........3. PoE-Installation (Stromversorgung über Ethernet) ......Troubleshooting ..................Version 04.09.2009... -
Seite 3: Deutsch
An available DHCP Server –routers usually have a built-in DHCP server. PoE-Switch (Stromversorgung über Ethernet) (z.B. TPE-S88) (optional) · Injector (z.B. TPE-101I ) (Optional) Hinweis: Der TV-IP512P unterstützt nur PoE-Geräte (Stromversorgung über Ethernet), die dem Standard IEEE 802.3af entsprechen. Deutsch... -
Seite 4: Anwendung
Anwendung PoE Internet Camera Server with 2-Way Audio (TV-IP512P) Power + Data (PoE) Power + Data (PoE) 24-Port 10/100Mbps Web Smart PoE switch with 4 Gigabit Ports and 2 Mini-GBIC Slots (TPE-224WS) Internet 300Mbps Wireless N ADSL2/2+ Modem Router (TEW-635BRM) -
Seite 5: Installation Der Hardware Und Konfiguration
2. Installation der Hardware und Konfiguration Hinweis: 1. Es ist zu empfehlen, die IP-Kamera von einem verdrahteten Computer aus zu konfigurieren. 2. Wenn Sie IPViewPro 2.0 verwenden möchten, installieren Sie die Software bitte, indem Sie im Autorun-Fenster auf IPView Pro 2.0 installieren klicken. Weitere Informationen finden Sie in der Bedienungsanleitung auf der CD. - Seite 6 5. Klicken Sie auf Close. 6. Doppelklicken Sie auf Ihrem Desktop auf das Symbol Setup Wizard (Installationsassistent). 7. Verbinden Sie den Ethernet-Port der IP-Kamera über ein RJ-45- Netzwerkkabel mit einem Switch/Router. 8. Verbinden Sie das Netzteil mit dem Internet-Kameraserver und stecken Sie es in eine Steckdose.
- Seite 7 11. Geben Sie Ihren Benutzernamen und Ihr Kennwort ein. Klicken Sie dann auf Next (Weiter). Standardeinstellung: Admin-ID: admin Kennwort: admin 12. Wenn Sie das Administrator- Kennwort ändern möchten, klicken Sie auf Change Password (Kennwort ändern). Geben Sie zweimal das neue Kennwort ein und klicken Sie dann auf Next (Weiter).
- Seite 8 16. Warten Sie bitte, bis die neuen Kameraeinstellungen gespeichert sind. 17. Klicken Sie auf die folgende URL oder auf Link (Verknüpfen), um die Browserkonfiguration zu öffnen. 18. Klicken Sie mit der rechten Maustaste auf den gelben Balken und markieren Sie Install ActiveX Control (ActiveX- Steuerelement installieren).
- Seite 9 Befehlssymbole. Ihre Installation ist beendet! Hinweis: Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen der TV-IP512P finden Sie im Abschnitt „Problembehandlung“ der Bedienungsanleitung auf der beiliegenden Dienstprogramm-CD oder auf der Website von Trendnet unter www.trendnet.com. Registrieren Sie Ihr Produkt...
-
Seite 10: Poe-Installation (Stromversorgung Über Ethernet)
3. PoE-Installation (Stromversorgung über Ethernet) Nutzung des TV-IP512P mit einem PoE-Switch 1. Verbinden Sie den PoE-Switch (z.B. TPE-80WS) über ein RJ-45- Kabel mit dem LAN-Anschluss des Internet-Kameraservers. 2. Kontrollieren Sie, dass die LEDs leuchten. Lesen Sie bitte auch Schritt 4 unter „Installation der Hardware“. - Seite 11 Nutzung des TV-IP512P mit einem Injector (TPE-111GI) 1. Verbinden Sie das Stromkabel mit dem Injector und stecken Sie es in eine Steckdose. 2. Verbinden Sie den DATA IN-Port des TPE-111GI über ein Kat.5e/6- Kabel mit einem Umschalter. 3. Verbinden Sie den DATA OUT-Port des TPE-111GI über ein Kat.5e/6-...
