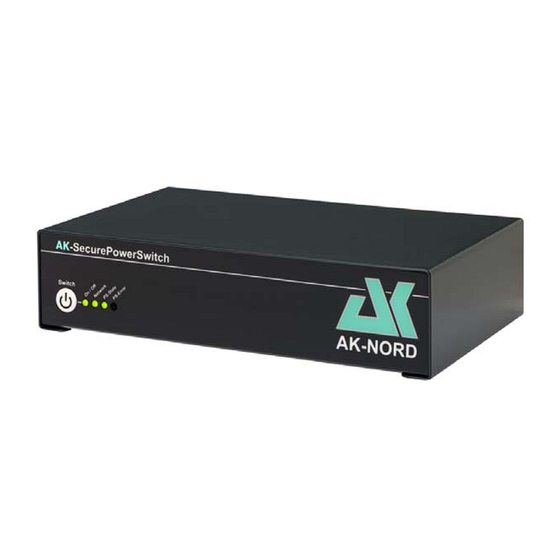

Inhaltsverzeichnis Inhaltsverzeichnis ............................2 AK-SecurePowerSwitch ..........................4 Allgemeine Beschreibung ......................... 4 Bedeutung und Funktionsweise der Relais ....................5 Spezifikation: ............................6 Vorderseite ............................... 7 Rückseite ..............................8 AK-SecureSocketSwitch ..........................9 Allgemeine Beschreibung ......................... 9 Funktionsweise des Relais ........................10 Spezifikation: ............................11 Vorderseite .............................
Seite 3
Einstellungen: ............................47 Anwendungsbeispiel 5 ..........................49 Schalten von elektrischen Geräten über das Internet: ................49 Registrierung: ............................50 Konfiguration: ............................51 Fernzugriff über das Internet mit dem PC: ..................... 52 Fernzugriff über das Internet mit dem SmartPhone: ................55 AK-SecurePowerSwitch Handbuch,...
Dieses zeichnet sich besonders durch folgende Eigenschaften aus: - fast unbegrenzte Lebensdauer - hohe Systemzuverlässigkeit - kurze Ansprechzeiten - Schalten der Lasten erfolgt prell- und verschleißfrei. - kein Verbrennen der Kontakte möglich. - keine Schaltgeräusche - keine elektromagnetische Abstrahlung(Störung anderer) - service- und wartungsfrei AK-SecurePowerSwitch Handbuch,...
Gründen nicht, da es unterhalb des sog. „Minimum Load“ liegt. Um auch diese Lasten (Messinstrumente, kleine Netzteile usw.) zu schalten, übernimmt dieses Relais dann die Schaltfunktion. Außerdem übernimmt das PWR – Relais die Last, nachdem das SSR- Relais inaktiv wird und vermeidet so einen unnötigen Stromverbrauch des SSR-Relais. AK-SecurePowerSwitch Handbuch,...
PS- State: Zeigt Ihnen den Zustand des Prozessteils an. Sollte im Normalfall einmal pro Sekunde leuchten. PS-Error: Zeigt Ihnen einen Fehlerfall an, wie z.B. die Relais werden geschaltet, jedoch fließt kein Strom, da das Endgerät noch ausgeschaltet ist. AK-SecurePowerSwitch Handbuch,...
Für die Einbausteckdosen können Kabel mit Kaltgerätestecker IEC-60320 C13/C14 verwendet werden. Netzwerkanschluss Es handelt sich hierbei um einen kleinen MiniHub. Er verteilt automatisch den ankommenden und abgehenden Netzwerkverkehr. RS232 Schnittstelle Kann als DeviceServer verwendet werden und ist für zukünftige Funktionen, wie z.B. Raumüberwachung vorgesehen. AK-SecurePowerSwitch Handbuch,...
Softwarefunktionen ermöglichen Ihnen gezielt und effizient Ihren Stromverbrauch zu steuern, zu reduzieren oder zu optimieren. Mit unserer M2M – Lösung ist der AK-SecureSocketSwitch zusätzlich leicht, einfach und jederzeit über das Internet erreichbar. Ohne Apps und ohne Tools. AK-SecurePowerSwitch Handbuch,...
Das PWR – Relais ist ein besonders hochwertiges und mechanisch zuverlässiges Relais. Gerade die Kontaktflächen wurden zusätzlich mit AgSnO2 (Silberzinnoxid) veredelt und haben dadurch eine geringe Verschweißneigung und eine hohe Abbrandfestigkeit. PWR – Relais bietet daher eine hohe Schaltleistung, eine hohe Lebensdauer sowie einen zuverlässigen und störungsfreien Betrieb. AK-SecurePowerSwitch Handbuch,...
Je nach Stromverbrauch des angeschlossenen Gerätes, wird Ihnen hier farblich der aktuelle Stromverbrauch angezeigt. Relais – LED Diese LED’s zeigen folgende Zustände an: Zeigt an, dass das Relais eingeschaltet ist. Aus: Zeigt an, dass das Relais ausgeschaltet ist. AK-SecurePowerSwitch Handbuch,...
Taster wieder losgelassen werden. 2.) Manuelles Ein- bzw. Ausschalten der Relais. Durch kurzes Eindrücken des Tasters, schaltet das Relais Ein, bzw. Aus. Der Zustand wird Ihnen über die grüne Relais - LED angezeigt. Ebenfalls leuchtet auch hier die optische Verbrauchsanzeige blau. AK-SecurePowerSwitch Handbuch,...
Die MAC- Adresse finden Sie immer auf dem Geräteaufkleber des SecurePowerSwitch. Dieser befindet sich auf der Unterseite des Gerätes. Zum Beispiel: 08-BB-CC-66-66-66 also, http://AKIF666666 Der Benutzername und das Kennwort im Auslieferungszustand ist immer „XT“ und kann groß oder klein geschrieben werden. AK-SecurePowerSwitch Handbuch,...
Seite 15
Nun werden Sie aufgefordert, den Benutzernamen und das Kennwort einzugeben. Diese Seite wird Ihnen aus Sicherheitsgründen solange angezeigt, bis Sie den Benutzernamen und das Kennwort festgelegt haben. Nachdem Sie alle Eingaben gemacht haben, drücken Sie „Speichern“ und wechseln anschließend auf den „Monitor“. AK-SecurePowerSwitch Handbuch,...
Seite 16
Die vorhandene WEB – Oberfläche kann kundenspezifisch ausgetauscht, angepasst oder verändert werden. Hierfür steht ein Flash-File-System zur Verfügung, das leicht und einfach nach Freischaltung über eine FTP – Verbindung erreicht werden kann. Dort befindet sich die gesamte Homepage des SecurePowerSwitch. AK-SecurePowerSwitch Handbuch,...
– Verfahren festlegen. Durch Klicken auf „Speichern“ werden diese Werte in dem SecurePowerSwitch dauerhaft gespeichert. Hinweis: Solange DHCP auf „Y“ steht, lässt sich die IP-Adresse sowie die Subnetzmaske nicht ändern. Hinweis: Die geänderten Werte werden erst nach einem Neustart übernommen. Drücken Sie hierzu den Button „Neustart“. AK-SecurePowerSwitch Handbuch,...
Nach 2-3 Stunden sollten Sie die Zeit überprüfen. Stellen Sie dann zwischen der PC – Zeit und der RTC – Zeit eine größere Abweichung fest, dann drücken Sie erneut „Übernehmen“. Je öfter Sie diesen Vorgang wiederholen, je geringer werden die Abweichungen. Dieses wird über eine interne automatische Korrektur erreicht. AK-SecurePowerSwitch Handbuch,...
Schaltvorgänge ausgeführt werden, wenn Sie in beiden Funktionen Schaltvorgänge programmiert haben. Mögliche Schaltbedingungen: sofort: Wenn die aktuelle Bedingung der Zeile gültig ist, wird sofort umgeschaltet. bedingt: Es müssen alle Zeilen gültig sein, die den aktuellen Relais- Schaltzustand haben. AK-SecurePowerSwitch Handbuch,...
Es wurde eine Schaltfunktion über die Homepage ausgelöst Software: Es wurde eine Schaltfunktion über eine TCP/IP Verbindung ausgelöst OverCurrent: Es wurde ein zu hoher Stromfluss gemessen. StartUp: Beim Einschalten des PowerSwitch wurde festgelegt, dass sofort eingeschaltet werden soll. Button: Der Außenschalter wurde gedrückt. AK-SecurePowerSwitch Handbuch,...
M2M – Server: Tragen Sie hier den Rendezvous – Server ein. In diesem Fall „akserver1.com“ Hinweis: Diese Funktionen werden erst nach dem Neustart aktiv. Verwenden Sie bei Kontoname und Passwort keine Sonderzeichen und achten Sie auf die Groß- und Kleinschreibung! AK-SecurePowerSwitch Handbuch,...
Verwenden Sie nicht Ihren Standardbenutzernamen, sondern „AKIF“ und die letzten drei Stellen der MAC – Adresse. Die MAC- Adresse finden Sie immer auf dem Geräteaufkleber des SecurePowerSwitch. Dieser befindet sich auf der Unterseite des Gerätes. In diesem Beispiel:AKIF666666 und Ihr normales Kennwort. AK-SecurePowerSwitch Handbuch,...
Seite 23
Konfiguration Klicken Sie nun erneut im oberen Menü „Konfiguration“ und Sie erhalten nun einen weiteren Button „Expert-Settings“. Über den Button „Expert-Settings“ gelangen Sie in das Spezialkonfigurationsmenü des SecurePowerSwitch. AK-SecurePowerSwitch Handbuch,...
Seite 24
Menü finden Sie unter : http://www.ak-nord.de/de/daten/handbuch_xxl_ts.pdf Wählen Sie „I“ für „INTERFACE MENU“. Hierzu geben Sie in die Input-Zeile „I“ ein und drücken „ENTER“. Anschließend „1+ENTER“ und noch mal „1+ENTER“. Dann befinden Sie sich im „Config Menu“ des SecurePowerSwitch. AK-SecurePowerSwitch Handbuch,...
Seite 25
Das Konfigurationsmenü Hinweis: Um die Werte zu verändern, geben Sie die Zahl oder den Buchstaben des Menüpunktes ein, anschließend ein „=“ und dann den neuen Wert. Bestätigen Sie mit „ENTER“. Das Menü wird nun mit dem neuen Wert angezeigt. AK-SecurePowerSwitch Handbuch,...
Seite 26
Hier legen Sie den TCP-IP Steuerport für die ASCII – Kommandos fest. Wird er auf „0“ gestellt, ist er gesperrt. 8 = With SSL/TLS = N Hier legen Sie fest, ob der Steuerport nur über eine verschlüsselte Verbindung möglich ist. N = unverschlüsselt. Y = verschlüsselt über SSL/TLS AK-SecurePowerSwitch Handbuch,...
Konfiguration Homepage ändern Um auf das Flash-File-System des SecurePowerSwitch zu gelangen, geben Sie im Internet-Explorer anstelle von http://akif666666 z.B. ftp://akif666666 ein. Sie haben auch die Möglichkeit, ein FTP-Programm zu verwenden. Wechseln Sie in die FTP-Ansicht des Internet Explorers. AK-SecurePowerSwitch Handbuch,...
Seite 28
UPDATE kopieren Sie immer auf das Root – Verzeichnis „Volume1“. Für das Update löschen Sie bitte vorher das Verzeichnis HTML und die index.htm. Anschließend kopieren Sie das Update auf das „Volume1“ und führen einen Neustart durch. AK-SecurePowerSwitch Handbuch,...
ändern“. Jedoch löschen Sie jetzt das Verzeichnis „HTML“ sowie die „index.htm“ (wenn vorhanden) und kopieren anschließend das Update auf das Root – Verzeichnis(Volume1). Schließen Sie nun den FTP – Explorer und klicken auf „Neustart“ Hinweis: Die zuvor gelöschte Homepage wird automatisch neu angelegt. AK-SecurePowerSwitch Handbuch,...
(Server) vorgelegt wird, das er nicht überprüfen kann oder von einer Zertifizierungsstelle(CA) signiert wurde, die dem Browser nicht bekannt ist. Auch ist es möglich, dass das Zertifikat für einen anderen Namen (CN) ausgestellt wurde, der nicht mit der oben angegebenen Adresse (IP) übereinstimmt. AK-SecurePowerSwitch Handbuch,...
„AK_SERVER“ lauten. Die Buchstaben können klein oder groß geschrieben werden. Beide Dateien müssen im „PEM“ – Format gespeichert sein. Beispiel: Die MAC – Adresse ist 08-BB-CC-66-66-66. Dann können Sie entweder AKIF666666.CRT AKIF666666.KEY oder AK_SERVER.CRT AK_SERVER.KEY auf den SecurePowerSwitch kopieren. AK-SecurePowerSwitch Handbuch,...
Seite 32
Sollten Sie sich selbst ein Zertifikat erstellen, z.B. mit dem OPENSSL–Tool, dann müssen Sie noch das dazugehörige CA-File mit dem öffentlichen Schlüssel in Ihrem Browser installieren. Hinweis: Wird das Zertifikat von einer offiziellen „CA“ ausgestellt, müssen Sie nichts weiter machen. AK-SecurePowerSwitch Handbuch,...
Seite 33
SSL-Verschlüsselung Starten Sie Ihren Browser erneut und geben nun z.B. „HTTPS://AKIF666666“ ein. Ihr Browser wird Sie nun nicht mehr auf eine unsichere Verbindung hinweisen. AK-SecurePowerSwitch Handbuch,...
(Server) kopieren und die „Server verify opt“ im SSL-Menü auf „7“ stellen. Das CA-File muss folgende Eigenschaften aufweisen: Der Name des CA-Files muss immer „AK_CA.CRT“ lauten Die Buchstaben können klein oder groß geschrieben werden. Die Datei muss im „PEM“ – Format gespeichert sein. AK-SecurePowerSwitch Handbuch,...
Seite 35
Browser dieses Zertifikat nicht nachweisen oder Sie übertragen das falsche Zertifikat, wird die Verbindung nicht zugelassen. Hinweis: Möchten Sie keine offiziellen Zertifikate für Ihre Anwendung kaufen, bieten wir Ihnen Hilfe bei der Erstellung dieser Zertifikate über das OPENSSL-Tool an. AK-SecurePowerSwitch Handbuch,...
Datenaustausch per TCP/IP Testprogramm Mit dem PSW-Testprogramm können alle Steuerkommandos über das Netzwerk getestet werden. Es enthält die Netzwerkprotokolle TCP sowie UDP und kann unter Windows verwendet werden. Es zeigt die gesendeten und empfangenen Steuerkommandos. AK-SecurePowerSwitch Handbuch,...
Temperaturen bis + 70° sind normal. Für diese Einstellung ist in der Konfiguration ein Schwellwert einstellbar. Bemerkung: Stromverbrauch Er zeigt den aktuellen Stromverbrauch der angeschlossenen Verbraucher in Watt an. Hinweis: CS1-4 können erst ab Version 1.5.0 gelesen werden. <PC..> können erst ab Version 1.7.6 ausgeführt werden. AK-SecurePowerSwitch Handbuch,...
Verbrauchsdaten der letzten 60 Minuten in Watt consumption=3 Verbrauchsdaten der letzten 24 Stunden in Watt consumption=4 Verbrauchsdaten der letzten 30 Tage in Watt Hinweis: „req=64830“ muss nicht gesendet werden. Dies dient nur zur Unterscheidung der einzelnen Anfragen. AK-SecurePowerSwitch Handbuch,...
= Ausschalten in 1 Minute und nach 15 Minuten einschalten. <PCT>15</PCT> = Funktion deaktivieren <PCT>0</PCT> Hinweis: alle Zeitangaben in Minuten. Führen Sie ein HTTP-GET “AK_PC.XML” aus und erhalten folgende XML – Daten <?xml version="1.0" encoding="UTF-8"?> <AK_PC> <PCT>OFF=0:0:56</PCT> </AK_PC> Hinweis: Antwort in Tagen:Minuten:Sekunden AK-SecurePowerSwitch Handbuch,...
Wenn alle 5 Arbeitsplätze ausgeschaltet sind, kann der Abteilungsdrucker ebenfalls ausgeschaltet werden. Sobald der erste Arbeitsplatz wieder eingeschaltet wird, soll der Abteilungsdrucker ebenfalls wieder eingeschaltet werden. 110V - 230V~ 192.168.23.101 192.168.23.102 192.168.23.103 Netzwerk 192.168.23.104 192.168.23.105 Netzwerk Anschlussleitung(110-230V) Schaltleitung(110-230V) AK-SecurePowerSwitch Handbuch,...
Abteilungsdrucker sofort ein. Zur Überprüfung der Funktion zeigen die einzelnen Nummern der Bedingungen den Zustand der Prüfung farblich an. Grün: Bedingung trifft zu. Gelb: Bedingung trifft zu, Prüfung ist noch nicht abgeschlossen. Rot: Bedingung trifft nicht zu. AK-SecurePowerSwitch Handbuch,...
Beispiel: Arbeitsplatz: Sie haben einen Arbeitsplatz mit einem PC, Monitor, Drucker und einer Arbeitsplatzlampe. Wenn der PC/Computer ausgeschaltet wird, sollen automatisch alle Stromverbraucher ausgeschaltet werden. 110V - 230V~ 110V - 230V~ 110V - 230V~ 192.168.23.80 Netzwerk Anschlussleitung(110-230V) Schaltleitung(110-230V) AK-SecurePowerSwitch Handbuch,...
Stromverbraucher werden wieder ausgeschaltet. Zur Überprüfung der Funktion zeigen die einzelnen Nummern der Bedingungen den Zustand der Prüfung farblich an. Grün: Bedingung trifft zu. Gelb: Bedingung trifft zu, Prüfung ist noch nicht abgeschlossen. Rot: Bedingung trifft nicht zu. AK-SecurePowerSwitch Handbuch,...
Modus oder ausgeschaltet ist, verbrauchen Sie nur noch 60Watt am Arbeitsplatz ansonsten verbrauchen Sie 120Watt. Über den Stromverbrauch kann festgestellt werden, ob der Arbeitsplatz gerade benutzt wird oder nicht. 110V - 230V~ 110V - 230V~ 192.168.23.80 Anschlussleitung(110-230V) Schaltleitung(110-230V) AK-SecurePowerSwitch Handbuch,...
Geben Sie für jeden Wochentag die Arbeitszeit ein. Also, ab wann der Arbeitplatz mit Strom versorgt werden soll und ab wann nicht mehr. Zusätzlich geben Sie als Bedingung ein, dass der SecurePowerSwitch nur ausschalten soll, wenn er feststellt, dass nach 17:00 Uhr weniger als 70Watt verbraucht werden. AK-SecurePowerSwitch Handbuch,...
Hin und wieder ist keine Internetverbindung mehr möglich. Um diese Problem zu beheben, müssen Router kurz aus- wieder einschalten. SecurePowerSwitch kann dieses Problem selbstständig erkennen Stromunterbrechung automatisch durchführen. Internet 110V - 230V~ 110V - 230V~ Netzwerk Netzwerk Anschlussleitung(110-230V) Schaltleitung(110-230V) AK-SecurePowerSwitch Handbuch,...
Umschaltvorgang „Aus“ und läuft dann wie folgt ab: (siehe nächste Seite) Zur Überprüfung der Funktion zeigen die einzelnen Nummern der Bedingungen den Zustand der Prüfung farblich an. Grün: Bedingung trifft zu. Gelb: Bedingung trifft zu, Prüfung ist noch nicht abgeschlossen. Rot: Bedingung trifft nicht zu. AK-SecurePowerSwitch Handbuch,...
Seite 48
Stromunterbrechung kann es sein, dass Ihr Endgerät(Router) einige Zeit benötigt, um die normale Funktion oder Arbeitsfähigkeit wieder herzustellen. Wird die Zeit hierfür zu niedrig angesetzt, schaltet der SecurePowerSwitch dem Router bereits den Strom wieder ab, bevor es überhaupt die Möglichkeit gab, die angegebenen Server zu erreichen. AK-SecurePowerSwitch Handbuch,...
Anwendungsbeispiel 5 Schalten von elektrischen Geräten über das Internet: Beispiel: Steuerung des SecurePowerSwitch über das Internet. Internet Handy Fernzugriff 110V - 230V~ ADSL Router Netzwerk 110V - 230V~ Haushaltsgeräte Automaten andere elektrische Verbraucher Netzwerk Anschlussleitung(110-230V) Schaltleitung(110-230V) AK-SecurePowerSwitch Handbuch,...
Konfiguration Registrierung: Registrieren Sie sich auf der Homepage http://www.myopengate.com und folgen Sie den Anweisungen auf der Homepage. Hinweis: Verwenden Sie bei Benutzername/Kontoname und Passwort keine Sonderzeichen und achten Sie auf die Groß- und Kleinschreibung! AK-SecurePowerSwitch Handbuch,...
Verwenden Sie bei Kontoname und Passwort keine Sonderzeichen und achten Sie auf die Groß- und Kleinschreibung! Hinweis: Ihren Router vor Ort müssen Sie in der Regel für dieses Verfahren nicht umkonfigurieren. Die gesamte Anmeldung und der Verbindungsaufbau wird vollständig verschlüsselt ausgeführt. AK-SecurePowerSwitch Handbuch,...
Verbindung Fernzugriff über das Internet mit dem PC: Verbinden Sie sich erneut mit http://myopengate.com und melden Sie sich auf Ihrem Konto mit Ihren M2M - Zugangsdaten an. AK-SecurePowerSwitch Handbuch,...
Seite 53
Verbindung Wählen Sie nun im Menü die „Geräteliste“. Es werden Ihnen nun alle mit diesem Konto verbunden Geräte angezeigt. Klicken Sie nun auf das entsprechende Gerätebild und Sie werden sofort mit dem Gerät verbunden. AK-SecurePowerSwitch Handbuch,...
Seite 54
Da dieser natürlich auch noch durch Zugangsdaten geschützt ist, müssen Sie hier den Benutzernamen und das Passwort des SecurePowerSwitch eingeben. (siehe Passwort festlegen oder Experten-Konfiguration) Jetzt können Sie das an den SecurePowerSwitch angeschlossene Gerät ein- bzw. ausschalten, den aktuellen Stromverbrauch ablesen oder Einstellungen ändern. AK-SecurePowerSwitch Handbuch,...
SecurePowerSwitch, z.B. Hause, PowerSwitch angeschlossene Gerät ein- verbunden. Da dieser natürlich auch noch bzw. ausschalten, den aktuellen Strom- durch Zugangsdaten geschützt ist, müssen verbrauch ablesen oder Einstellungen Sie hier den Benutzernamen und das ändern. Passwort des SecurePowerSwitch eingeben. AK-SecurePowerSwitch Handbuch,...
