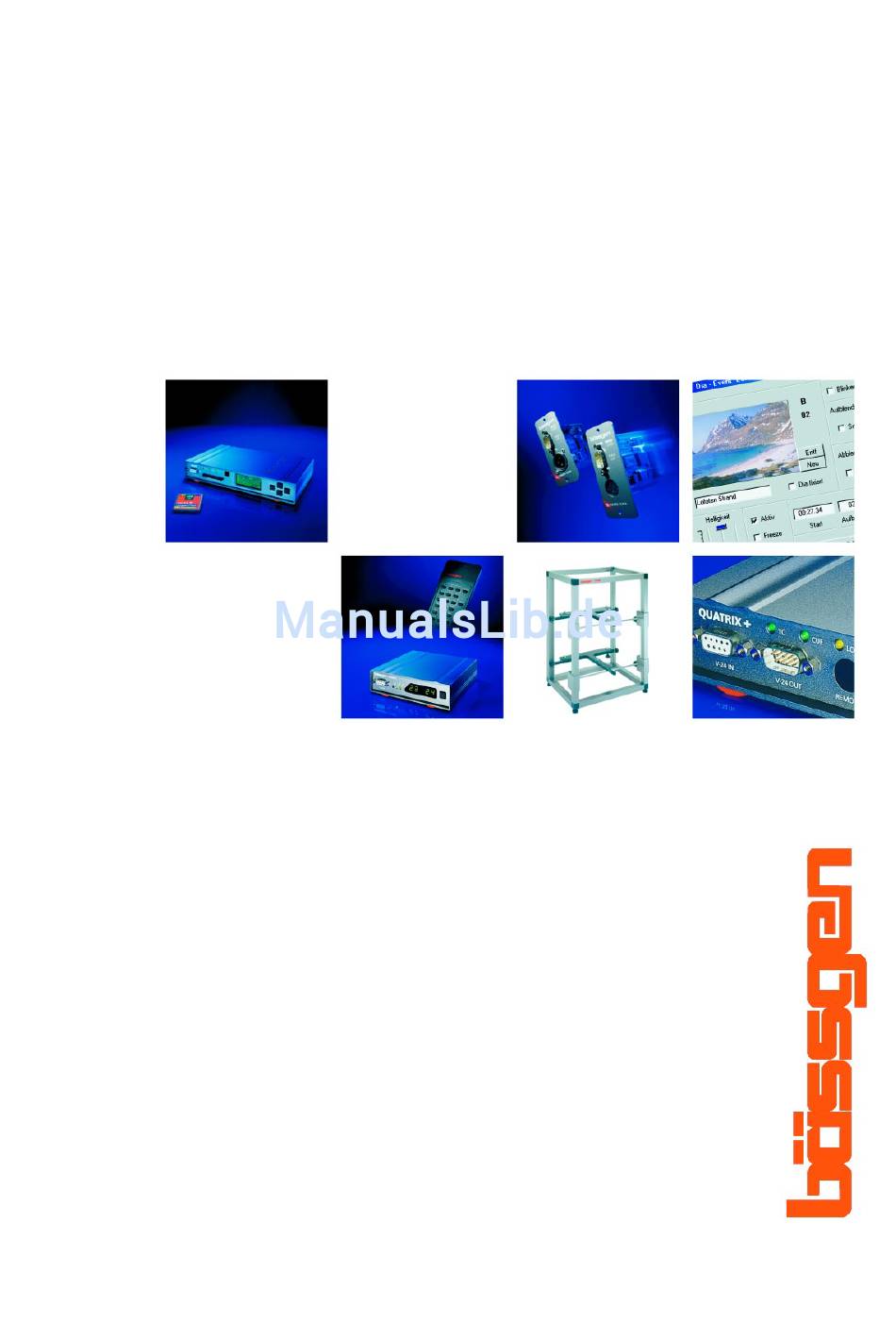

- Seite 1 MP3-System Player MM-3200 Handbuch © BÄSSGEN AV-Technik GmbH * Hauptstr. 58 * 79104 Freiburg Tel. 0761-23953 Fax 0761-35042 http://www.baessgen.de...
-
Seite 3: Inhaltsverzeichnis
Einsatzgebiete des MM-3200 ................... 5 Inhalt des Handbuchs..................... 5 Allgemeines zum MM-3200.................... 7 Einschalten des MM-3200 ..................7 Grundsätzliches zum MM-3200 und der Speicherkarte ..........8 Ein erstes Beispiel...................... 8 Abspielen des ersten Beispiels ..................9 Zusammenfassung..................... 9 Der Aufbau des MM-3200.................... 10 Die Struktur des MM-3200.................. - Seite 4 Warenzeichen. Entspricht Firmware Version 1.10 Freiburg im Dezember 2004 Falls Sie Exemplare dieses Handbuchs an Kollegen weitergeben wollen, finden Sie das gesamte Buch im Adobe pdf Format auch im Internet unter http://www.baessgen.de © BÄSSGEN AV-Technik GmbH - Handbuch MM-3200...
-
Seite 5: Digitalton In Silizium
1) als Tischgerät mit kompakten Abmessungen 2) mit Flanschbefestigung zum Anschrauben in rauhen Umgebungen. 3) Mit 19 Zoll Frontplatte zum Einbau in Baugruppenträger Unter der Bezeichnung MM-3200 D ist das System auch mit einem zusätzlichen galvanisch getrennten S/PDIF Digitalausgang lieferbar. Einsatzgebiete des MM-3200 Da das Abspielen des Tons völlig abnutzungsfrei ist, eignet sich das MM-3200... - Seite 6 Einleitung - Raum für Notizen - © BÄSSGEN AV-Technik GmbH - Handbuch MM-3200...
-
Seite 7: Allgemeines Zum Mm-3200
(Das Netzteil ist für eine Netzspannung von 230 V ausgelegt, bei anderen Netz- spannungen verwenden Sie ein für die entsprechende Spannung ausgelegtes Netzteil). Die mit „Power“ beschriftete rote LED zeigt an, dass das MM-3200 mit Strom versorgt wird. Das MM-3200 legt nun interne Datenstrukturen an und versucht, eine Compact-Flash Karte zu erkennen. -
Seite 8: Grundsätzliches Zum Mm-3200 Und Der Speicherkarte
Allgemeines zum MM-3200 Grundsätzliches zum MM-3200 und der Speicherkarte Das MM-3200 in der aktuellen Firmware Revision ist ein reines Abspielgerät für Compact-Flash Karten. Der Inhalt der Speicherkarte wird mit Hilfe eines Com- puters erstellt, Präsentationen sind dann ohne diesen Computer möglich. Lese- und Schreibgeräte für Compact-Flash Karten sind in vielfacher Weise am Markt... -
Seite 9: Abspielen Des Ersten Beispiels
Allgemeines zum MM-3200 Abspielen des ersten Beispiels Nun stecken wir also die Karte in das MM-3200. Achten Sie dabei darauf, dass der Pfeil auf der Karte mit dem auf der Frontplatte aufgedruckten Pfeil überein- stimmt. Dann schließen wir das MM-3200 an die Audio-Anlage an. Auf der Rückseite des MM-3200 befinden sich dafür die mit L und R bezeichneten Buch-... -
Seite 10: Der Aufbau Des Mm-3200
FAT16 oder FAT32 Dateisystem vorliegen. Der MIDI-Player Für Medienanwendungen gibt es im MM-3200 einen MIDI Player, der Standard- MIDI Dateien (im Format 0) abspielen kann. Dabei werden die MIDI-Daten aus der seriellen Schnittstelle über ein Adapter-Kabel ausgegeben. Die MIDI-Dateien werden mit einem Standard MIDI-Programm erzeugt, die Dateien im Format 0 abspeichern können. -
Seite 11: Stapelverarbeitung , Batch-Dateien
Während also Ton zu hören ist, sollte diese Leuchtdiode leuchten. Die LED „Pause“ (Pause-Symbol) zeigt an, dass derMP3-Player im Pausezustand ist. Die abzuspielende Datei ist noch geöffnet und das MM-3200 wartet an der aktuellen Abspielposition. Durch ein weiteres Play-Kommando spielt das MM- 3200 weiter. -
Seite 12: Die Referenz Des Mm-3200
Zeichen, die zeilenweise organisiert sind. Das Kommando wird immer durch ein Zeilenende ( 0D hex. ) beendet. Solange das MM-3200 kein Kommando erhält, wird es nichts tun. Es ist also in jedem Fall mindestens eine Skript-Datei notwendig (z.B. $START.BAT). Variablen Im MM-3200 gibt es verschiedene Einstellungen, die die Betriebsweise beeinflus- sen. -
Seite 13: Die Kommandos
Daten von der Datei gelesen und noch nichts abgespielt. Allgemeine Form: ASSIGN Dateiname Aus der Dateinamenerweiterung erkennt das MM-3200, für welchen Player die Datei bestimmt ist. Zulässig sind die Erweiterungen „MP3“, „V24“ und „MID“. Beispiele: ASSIGN TEST.MP3 Der MP3-Player wird für TEST.MP3 geöffnet... -
Seite 14: Das Kommando Pause
Allgemeine Form: STOP Typ Beispiel: STOP ALL Das MM-3200 wird in den Ruhezustand versetzt. Das Kommando CALL Das Kommando CALL ruft eine Batch-Datei ( = Stapelverarbeitung) auf. Damit können über die serielle Schnittstelle auch auf der Speicherkarte befindliche Kommando-Dateien (Dateien mit Endung „BAT“) mit einem Befehl gestartet wer- den. -
Seite 15: Das Kommando Mute
Das Kommando TASC Das Kommando TASC (=Transmit ASCII) gibt einen beliebigen ASCII-String auf der seriellen Schnittstelle aus. Der Zweck des Kommandos ist es, vom MM-3200 aus weitere Geräte zu steuern. Das Kommando kann in Skriptdateien vorkom- men. Das Kommando TASC kann nur darstellbare ASCII-Zeichen senden, für binäre Zeichen steht das Kommando THEX zur Verfügung. -
Seite 16: Das Kommando Dfade
Aber in kniffligen Pro- blemstellungen kann es auch mal notwendig werden, per Kommandodatei dy- namisch Variablen zu verändern. Das Kommando SET ist immer in der Form: SET Variable Wert © BÄSSGEN AV-Technik GmbH - Handbuch MM-3200... - Seite 17 Manche Variablen können nur die Werte „an“ oder „aus“ annehmen, das wird durch die Zahlenwerte 0 und 1 angegeben. Zur genauen Beschreibung folgt jetzt eine Liste der im MM-3200 möglichen Variablen. Der Wert, der in der Spalte „Default“ angegeben ist, entspricht der Werkseinstellung. Das ist der Wert, den die Variable nach dem Einschalten des MM-3200 hat.
- Seite 18 AUTOLOOP Diese Variable schaltet die Datei $IDLE.BAT frei. Diese Datei $IDLE.BAT hat ei- ne besondere Bedeutung: Wenn das MM-3200 im Ruhezustand ist, d.h. wenn alle Player im „Stop“-Zustand sind und die Variable „AUTOLOOP“ auf 1 gesetzt ist, dann wird automatisch die Datei $IDLE.BAT ausgeführt. Damit lassen sich bequem Endlos-Schleifen bilden.
- Seite 19 Mit dieser Einstellung wird konfiguriert, was das MM-3200 tun soll, wenn es mit dem Abspielen einer MP3-Datei fertig ist. Ist diese Einstellung auf „0“ wird das MM-3200 am Ende der Datei auf „Pause“ schalten, aber nie komplett in den Ru- hezustand schalten. Es läßt sich auch eine Zeit einstellen. Nach Ablauf dieser Zeit, schaltet das MM-3200 wieder in den Grundzustand zurück.
- Seite 20 Bei LISTMODE = RANDOM wird jeder Titel neu gewürfelt, d.h. es kann auch vor- kommen, dass mehrmals der gleiche Titel unmittelbar nacheinander abgespielt wird. Das wird durch LISTMODE = PSEUDO verhindert. PS2INPUT Diese Variable konfiguriert den PS/2 Eingang des MM-3200. Es sind folgende Konfigurationen möglich: Wert Bedeutung Die PS/2 Schnittstelle ist inaktiv.
-
Seite 21: Das Kommando Get
Das MM-3200 antwortet mit dem Wert der Variablen und gibt beispielsweise als Antwort „RUNIF“ zurück. Versionsabfrage Es gibt zwei Variablen im MM-3200, die nur lesbar sind, also nicht einfach überschrieben werden können. Diese beiden Variablen „VERSION“ und „VER“ zeigen einen Versionsstring und die aktuelle Software-Revision des MM-3200 an. -
Seite 22: Das Kommando Lplay
Das Kommando MP3LIST MP3LIST definiert eine Playliste. Die Playliste muß mit einem externen Pro- gramm erzeugt werden ! Die Playliste gilt bis zum Ausschalten des MM-3200 oder bis durch ein neues MP3LIST-Kommando eine neue Liste definiert wird. Wird das Kommando MP3LIST ohne (gültigen) Dateiname angegeben, ist keine Liste mehr aktiv. -
Seite 23: Das Kommando Skip
Kommandodateien immer sofort ausgeführt. Es wird nicht auf das Ende eines Befehls gewartet. Die Ausführung der Kommandodateien nimmt also nur sehr wenig Zeit in Anspruch, damit das MM-3200 wieder frei für andere Ak- tionen ist. In manchen Anwendungen ist es jedoch sinnvoll, eine Aktion erst... -
Seite 24: Das Kommando Cancel
Zeitraum auszuführen. Dazu dient das SLEEP-Kommando. Damit wird die Ausführung einer Kommandodatei sozusagen für eine einstellba- re Zeit „eingefroren“. Das MM-3200 arbeitet in dieser Zeit normal weiter, es kön- nen also durchaus während dieser Zeit neue Kommandodateien gestartet wer- den. -
Seite 25: Das Arbeiten Mit Playlisten
Datei $START.BAT enthält die Zeilen: MP3LIST PLAYLIST.DAT SET LISTMODE RANDOM LISTPLAY INF Nach dem Einschalten wird das MM-3200 endlos in zufälliger Reihenfolge die MP3-Dateien der Playliste abspielen. Insbesondere zusammen mit dem Modus „LISTMODE“ = „PSEUDO“ lassen sich sehr gut Hintergrundbeschallungen reali- sieren. -
Seite 26: Vordefinierte Dateinamen
Beachten Sie bitte, dass nach dem kompletten Abspielen ei- ner MP3-Datei das MM-3200 nur in den Ruhezustand umschaltet, falls die Va- riable EXITEND nicht auf 0 gesetzt ist. Ist EXITEND auf 0, wird das MM-3200 am Ende einer MP3-Datei im „Pause“-Zustand bleiben. Ist EXITEND auf einem anderen Wert, schaltet das MM-3200 nach dieser Zeit auf „STOP“. -
Seite 27: Der V24-Player
String eingegeben. Wahlweise sind ASCII-Eingabe oder HEX-Eingabe möglich. Die Bedienung des V24-Editors ist weitgehend selbsterklärend. Für Programmierer wird hier im folgenden das komplette Dateiformat beschrieben, damit können solche Dateien auch automatisiert erzeugt werden. © BÄSSGEN AV-Technik GmbH - Handbuch MM-3200... -
Seite 28: Beschreibung Des V24-Dateiformates
Beschreibung des V24-Dateiformates Die V24-Dateien müssen die Namenserweiterung *.V24 haben, damit sie vom MM-3200 erkannt werden. Bei diesen Dateien handelt es sich um eine Liste von Datensätzen, die alle gleich lang sind. Dadurch kann auch bei großen Dateien sehr schnell auf beliebige Positionen zugegriffen werden. -
Seite 29: Der Midi-Player
0 = 7 Bit 1 = 8 Bit Der MIDI-Player Im MM-3200 ist auch ein MIDI-Player enthalten. Dieser Player kann MIDI- Dateien, die im Format 0 vorliegen, von der Speicherkarte abspielen. Die Aus- gangsdaten werden dabei über die serielle Schnittstelle nach außen geführt. -
Seite 30: Firmware-Update Des Mm-3200
Ihren Zustand. Sobald die LEDs wieder aus sind, ist das Update erledigt. Wurde das Update einmal erfolgreich durchgeführt, wird es später nicht mehr durchgeführt, auch wenn die Datei noch auf der Karte ist. Das MM-3200 ver- gleicht nach jedem Einschalten seine eigene Version mit dem auf der Karte be- findlichen Update-File. -
Seite 31: Erweiterung Der Anzahl Externer Eingänge
Buchstaben A bis X verwendet werden. Anschluss einer PS/2-Tastatur Um das MM-3200 von einer PS/2-Tastatur triggern zu können, muss nur die Tastatur an den entsprechenden Anschluss gesteckt werden. Die Stromversor- gung der Tastatur übernimmt das MM-3200. Die Zuordnung einzelner Tasten zu einzelnen Kommandodateien oder zu MP3-Dateien wird in der Datei „$PS2.CFG“... -
Seite 32: Beispiel Einer $Ps2.Cfg-Datei
#das prefix „num“ für die Zifferntasten des Num-Blocks num-1 NUM1.MP3 num-2 NUM2.MP3 #..Das soll nur als Beispiel dienen. Die Einträge können dann mit einem Text- Editor den Bedürfnissen der jeweiligen Anwendung angepasst werden. © BÄSSGEN AV-Technik GmbH - Handbuch MM-3200... -
Seite 33: Technischer Anhang
(für $X3.BAT) 6 Eingang 4 (für $X4.BAT) (von aussen auf die Buchse gesehen) Sonstige technische Daten Stromversorgung des MM-3200: 11,8V bis 25V DC Ausgangspegel (Vollaussteuerung): Abmessungen in mm: 106 x 29 x 130 (BxHxT) © BÄSSGEN AV-Technik GmbH - Handbuch MM-3200... - Seite 34 Technischer Anhang Raum für Notizen © BÄSSGEN AV-Technik GmbH - Handbuch MM-3200...
