Elektrische Verbindungen

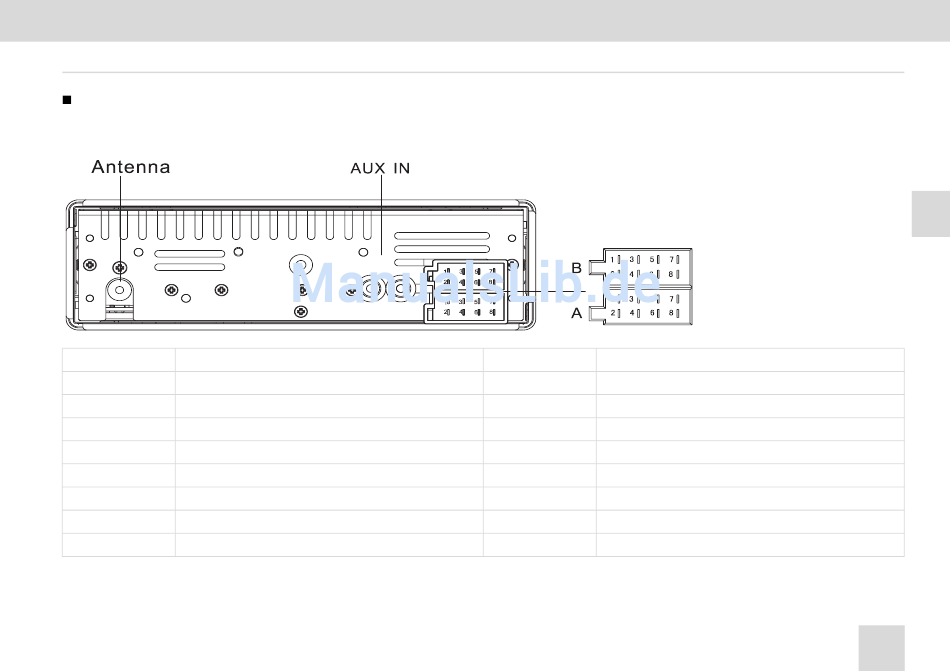

Verkabelungsdiagramm
Ort
Funktion
A1
Keine Funktion
A2
Telefonstummschaltung hoch
A3
Telefonstummschaltung niedrig
A4
Zündung
A5
Antennenfernbedienung B5
A6
Beleuchtung
A7
Batterie +
A8
Stromversorgungsmasse
© Continental Trading GmbH
Ort
Funktion
B1
Hinten R+
B2
Hinten R-
B3
Vorne R+
B4
Vorne R-
Vorne L+
B6
Vorne L-
B7
Hinten L+
B8
Hinten L-
Elektrische Verbindungen
7
