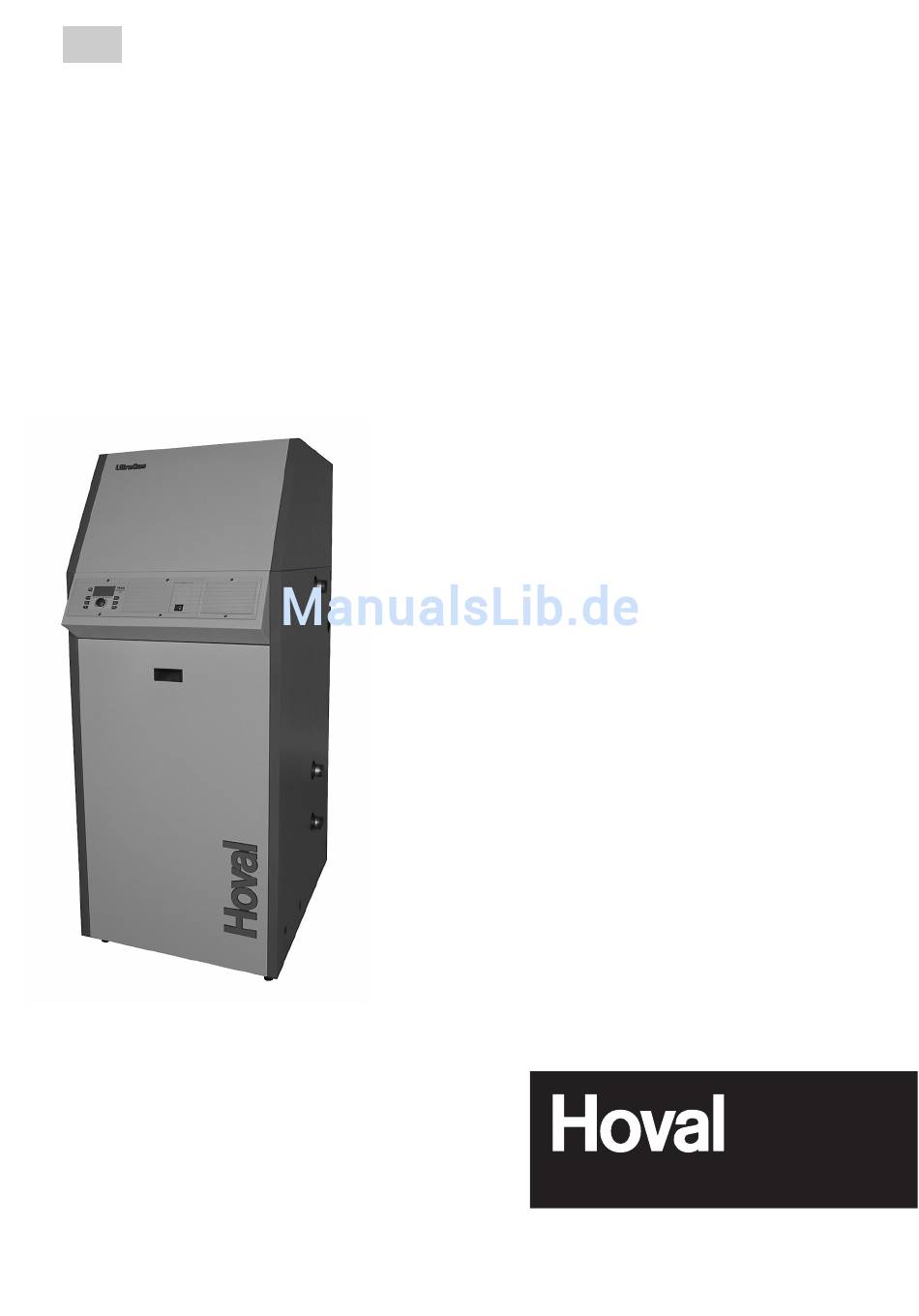

Hoval UltraGas 15-850 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hoval Anleitungen
  4. Gasheizungen
  5. UltraGas 15-850
  6. Bedienungsanleitung
Hoval UltraGas 15-850 Bedienungsanleitung

Hoval UltraGas 15-850 Bedienungsanleitung

Brennwert-gasheizkessel
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

DE
Bedienungsanleitung
Brennwert-Gasheizkessel
UltraGas
(15-850)
®
Hoval Schweiz
Hoval Herzog AG
General-Wille-strasse 201
CH-8706 Feldmeilen
Telefon 044 925 61 11
Telefax 044 923 11 39
Hoval Österreich
Hoval Gesellschaft mbH
Hovalstrasse 11
A-4614 marchtrenk
Telefon 07243 550-0
Telefax 07243 550-15
Hoval Deutschland
Hoval (Deutschland) GmbH
Karl-Hammerschmidt strasse 45
D-85609 Aschheim-Dornach
Telefon 089 92 20 97-0
Telefax 089 92 20 97-77
4 205 044 / 03 - 12/08
Änderungen vorbehalten
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hoval UltraGas 15-850

Inhaltszusammenfassung für Hoval UltraGas 15-850

  • Seite 1 Bedienungsanleitung Brennwert-Gasheizkessel UltraGas (15-850) ® Hoval Schweiz Hoval Herzog AG General-Wille-strasse 201 CH-8706 Feldmeilen Telefon 044 925 61 11 Telefax 044 923 11 39 Hoval Österreich Hoval Gesellschaft mbH Hovalstrasse 11 A-4614 marchtrenk Telefon 07243 550-0 Telefax 07243 550-15 Hoval Deutschland...

  • Seite 2: Inhaltsverzeichnis

    6.10.8 Veränderung der maximalen Kesseltemperatur ..................... 39-40 6.11 Anlageninformationen ........................41 6.11.1 informationstaste für Anlagentemperaturen und Heizkreisinformationen ............41 6.11.2 sonderanzeigen ..............................42 6.11.3 zubehör auf Wunsch ............................42 Checkliste bei eventuellen Störungen ................43 Wasserstand kontrollieren .....................44 So sparen Sie Energie! ....................45 Hoval-Service / Verkaufsprogramm ................46...

  • Seite 3: Bedienungsanleitung Lesen - Heizung Optimal Nutzen

    Bedienungsanleitung lesen - Heizung optimal nutzen! 4 205 044 / 03 Bedienungsanleitung lesen - Heizung optimal nutzen! in dieser Anleitung erhalten sie alle informationen wie sie ihre Heizungsan- lage optimal nutzen können. Eine optimal eingestellte Heizung kann ihnen nicht nur viel Ärger, sondern auch eine menge Geld ersparen.

  • Seite 4: Anlagedaten

    Bedienungsanleitung lesen - Heizung optimal nutzen! 4 205 044 / 03 Anlagedaten Vom Heizungsinstallateur auszufüllen!! Auftrag Nr.: ..............Kessel Typ: ..............Heizungspumpe Typ: ..............Heizungsregelung Typ: ..............mischorgan Typ: ..............Wasserwärmer Typ: ..............Warmwasserfühler: Nein Thermostat: Nein Gasart: Erdgas H Erdgas l Flüssiggas Neutralisationseinrichtung:...

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise 4 205 044 / 03 Sicherheitshinweise Bei Gefahr! Brennstoffzufuhr (Gas) und stromzufuhr unterbrechen Bei Gasgeruch! Nicht rauchen Kein offenes Feuer Funkenbildung vermeiden Kein licht oder andere Elektrogeräte einschalten Fenster und Türen öffnen Gasabsperrhahn schliessen Heizungsfachfirma/Vertragsinstallationsunternehmen benachrichtigen sicherheitsbestimmungen am Gaszähler beachten sicherheitsbestimmungen der Heizungsfirma beachten Bei Abgasgeruch! Anlage ausschalten...

  • Seite 6: Kundendienst

    Vorschriften. Bei Nichteinhaltung der Rand- bedingungen erlöschen alle Haftungs- und Garantieansprüche gegenüber Hoval. Bei richtiger Handhabung werden sie mit dem Hoval-Kessel viel Freude und vor allem ein zuverlässig geheiztes Heim haben. Die Dienstleistungen des Hoval Kundendienstes Treten während des Betriebes Unklarheiten auf oder beeinträchtigen kleine stö-...

  • Seite 7: Funktion Der Heizungsanlage

    Funktion der Heizungsanlage 4 205 044 / 03 Funktionsprinzip der Heizungsanlage Komponenten Funktion Gas-Heizkessel Verbrennt sicher und umweltschonend Erdgas. Entzieht den durch die Verbren- nung entstandenen Abgasen Wärme und überträgt diese auf das Heizungswasser. Wasserwärmer Hält einen Vorrat von warmem Ge- brauchswasser (z.B.

  • Seite 8: Inbetriebnahme

    Funktion der Heizungsanlage /Inbetriebnahme 4 205 044 / 03 Abhängig vom gewählten Heizungsanlagenprinzip, können Komponenten fehlen oder hinzukommen. las- sen sie sich ihre Anlage vom Fachmann erklären. Kamin, Abgasanlage Heizkörper evtl. Bodenheizung Heizungspumpe mischventil Heizkessel Wassererwärmer Das vom Heizkessel aufgeheizte Heizungswasser wird zu den Heizkörpern geführt, oder es wird zum Auf- heizen des Warmwassers benutzt (Wassererwärmer).

  • Seite 9: Steuerung Der Heizung

    - Wärmeerzeuger EiN/AUs schalten - Überwachen der Temperaturen Durch Hoval bzw. durch den Fachmann sind bei der inbetriebnahme der Hei- zung sämtliche Einstellungen bereits getätigt worden. Veränderungen sind vor allem dann vorzunehmen, wenn sie verreisen oder wenn es in ihrer Wohnung zu kalt oder zu warm ist.

  • Seite 10: Bedienungs- Und Anzeigeelemente

    Steuerung der Heizung 4 205 044 / 03 Bedienungs- und Anzeigeelemente 6.4.1 Funktion der Bedienungselemente Der zentrale Dreh-Drück-Knopf und die mit symbolen beschrifteten Tasten machen die Bedienung einfach und überschaubar. Dreh-Drück-Knopf: Werte verstellen und speichern Funktionstasten Funktionstasten 6.4.2 Grundsätzliche Vorgangsweise für Änderungen an Einstellungen Ein Beispiel Gewünschte Funktion anwählen Durch Drehen am Dreh-Drück-...

  • Seite 11: Was Tun, Wenn

    Steuerung der Heizung 4 205 044 / 03 6.4.3 Was tun, wenn... Die nachstehend aufgeführten Hinweise dienen als erste Hilfestellung bei häufig wiederkehrenden situationen. Feststellung Abhilfe Mir ist zu kalt Raumtemperatur mit und Drehknopf auf höhere Werte stellen (seite 14). Mir ist zu warm Raumtemperatur mit und Drehknopf auf tiefere Werte...

  • Seite 12: Die Bedienungselemente Des Kesselschaltfeldes

    Steuerung der Heizung 4 205 044 / 03 6.4.4 Die Bedienungselemente des Kesselschaltfeldes Auf Wunsch kann hier ein 2. elektronischer Heizungs- regler eingebaut werden (für 2. Wohnung). Taste Benennung Funktion i = EiN - Heizkessel in Betrieb Hauptschalter 0 = AUs - Heizkessel und Brenner sind ausser Betrieb ! Achtung: Kein Frostschutz Tages-Raumtemperatur Einstellen der Tages-Raumtemperatur.
  • Seite 13 Steuerung der Heizung 4 205 044 / 03 Taste Benennung Funktion Betriebsartenwahltaste Auswählen der Betriebsarten � � � Ausschalten der Heizungsanlage während des Ur-  Urlaub laubes (Frostschutz) seite 16-18  Abwesend Heizbetrieb unterbrochen seite 16-18  Party Heizbetrieb verlängert seite 16,18 automatischer Heizbetrieb gemäss den eingestellten ...

  • Seite 14: Die Wichtigsten Einstellungen

    Steuerung der Heizung 4 205 044 / 03 Die wichtigsten Einstellungen Diese Einstellungen können sie ge- gebenenfalls auch an einer Raum- station vornehmen. 6.5.1 Raumtemperatur ändern Gewünschte Raumtemperatur Tag einstellen start - Grundanzeige MO. 16. AUG. ' 04 14: 0 0 62.

  • Seite 15: Gewünschte Absenktemperatur (Nacht) Einstellen

    Steuerung der Heizung 4 205 044 / 03 6.5.2 Gewünschte Absenktemperatur (Nacht) einstellen start - Grundanzeige MO. 16. AUG. ' 04 14: 0 0 62. 5 Taste "gewünschte abgesenkte Raum temperatur" antippen. Falls im Anzeigefeld "mK1" er- scheint, müssen sie den Heizkreis anwählen.

  • Seite 16: Betriebsarten

    Steuerung der Heizung 4 205 044 / 03 Betriebsarten 6.6.1 Funktion der Betriebsarten Betriebsart Funktion Anlass URLAUB - Heizungsanlage im Urlaub aus. Sie verreisen für z.B. 1 Woche und Ihnen ist - Raumtemperatur auf minimal (10°C). der Zeitpunkt der Rückkehr bekannt. ...

  • Seite 17: Welche Betriebsarten Für Urlaub Und Abwesenheit

    Steuerung der Heizung 4 205 044 / 03 6.6.2 Welche Betriebsarten für Urlaub und Abwesenheit? Je nachdem wie lange sie abwesend sind und welche Komfortansprüche sie ha- ben, sind unterschiedliche Betriebsarten geeignet den Heizbetrieb zu unterbrechen bzw. zu reduzieren. sie sparen jedenfalls viel Energie und damit auch Geld, wenn während ihrer Abwesenheit die Räume nicht geheizt oder reduziert geheizt wer- den.

  • Seite 18: Betriebsart Verändern - Für "Urlaub Bis", "Abwesend Bis" Und "Party Bis

    Steuerung der Heizung 4 205 044 / 03 6.6.3 Betriebsart verändern - für "URLAUB BIS", "ABWESEND BIS" und "PARTY BIS" Vorgangsweise zum aktivieren der Betriebsarten "URlAUB Bis" oder "ABWEsEND Bis" oder "PARTy Bis". Taste "Betriebsartenwahl" antip- � � � pen. in der Anzeige erscheint kurzfristig BETRIEBSART der Hinweis "BETRiEBsART".

  • Seite 19: Betriebsart Verändern - Für "Automatik", "Sommer", "Heizen", "Reduziert" Und "Standby

    Steuerung der Heizung 4 205 044 / 03 6.6.4 Betriebsart verändern - für "AUTOMATIK", "SOMMER", "HEIZEN", "REDUZIERT" und "STANDBY" Vorgangsweise zum aktivieren der Betriebsarten "AUTomATiK , "sommER", "HEi- zEN", "REDUziERT" und "sTANDBy" Führen sie schritt 1 bis 3 von Ka- pitel 6.6.3 "Betriebsart verändern"...

  • Seite 20: Schaltzeiten (Heizzeiten)

    Steuerung der Heizung 4 205 044 / 03 Schaltzeiten (Heizzeiten) mit dieser Funktion können sie individuelle schaltzeitenprogramme für den Heiz- und Warmwasserbetrieb erstellen. Die vom Hersteller voreingestellten Heizzeiten werden überschrieben. sie können die standardzeiten jedoch problemlos wieder herstellen (siehe seiten 35, 36). Pro Tag sind maximal 3 Heizzeiten möglich.

  • Seite 21: Schaltzeiten (Heizzeiten) Verändern

    Steuerung der Heizung 4 205 044 / 03 6.7.3 Schaltzeiten (Heizzeiten) verändern start - Grundanzeige MO. 16. AUG. ' 04 14: 0 0 62. 5 "Dreh-Drück-Knopf" min. 3 sekun- den drücken. in der Anzeige erscheint blinkend SCHALTZEITEN der Hinweis "sCHAlTzEiTEN". "Dreh-Drück-Knopf"...
  • Seite 22 Steuerung der Heizung 4 205 044 / 03  Verändern des blinkend dargestell- in der Anzeige erscheint blinkend 0 2 4 6 8 10 12 14 16 18 20 22 24 ten Wertes durch Drehen am „Dreh- 06. 0 0-22. 0 0 der erste Wochentag.
  • Seite 23 Steuerung der Heizung 4 205 044 / 03 "Dreh-Drück-Knopf" antippen um die eingestellte Endzeit zu bestäti- gen.  Nach dem Bestätigen der Endzeit 0 2 4 6 8 10 12 14 16 18 20 22 24 06. 0 0-22. 0 0 wird der Wochentag erneut blinkend dargestellt.

  • Seite 24: Kopieren Von Schaltzeiten

    Steuerung der Heizung 4 205 044 / 03 6.7.4 Kopieren von Schaltzeiten Führen sie schritt 1 bis 8 von Ka- pitel 6.7.3 "schaltzeiten verändern" von seiten 21-22 durch! Durch Drehen am Dreh-Drück- Knopf" "KoPiEREN", "TAG" an- wählen. Einstellungen erscheinen blin kend KOPIEREN in der Anzeige.
  • Seite 25 Steuerung der Heizung 4 205 044 / 03 "Dreh-Drück-Knopf" kurz antippen um die Einstellung zu bestätigen. Bestätigung, dass der Tag (die Ta- KOPIEREN ge) kopiert wurden. zielbereich für den nächsten Ko- Es wird derselbe Wert in den ziel- KOPIEREN MO piervorgang erscheint blinkend in bereich kopiert wie bei der vorange- der Anzeige.

  • Seite 26: Heizkurve

    Steuerung der Heizung 4 205 044 / 03 Heizkurve 6.8.1 Heizkurve (Heizkennlinie) Die Heizkurve beschreibt die Vorlauftemperatur einer Heizung in Abhängig- keit von der Aussentemperatur. Die Voreinstellung der Heizkurve wird durch den installateur durchgeführt *. Kurzfristige Änderungen der Raumtemperatur über die „Tages-Raumtempe- ratur“...

  • Seite 27: Heizkurve (Heizkennlinie) Verändern

    Steuerung der Heizung 4 205 044 / 03 6.8.2 Heizkurve (Heizkennlinie) verändern MO. 16. AUG. ' 04 start - Grundanzeige 14: 0 0 62. 5 Taste „Heizkurveneinstellung“ an- tip pen. „Heizkurven“ - Anzeige erscheint, HEIZKURVE „DK“ blinkt Durch Drehen am "Dreh-Drück- siehe seite 4 / 1.2 An lagedaten Knopf"...

  • Seite 28: Warmwasser

    Steuerung der Heizung 4 205 044 / 03 Dreh-Drück-Knopf drehen, wenn wei tere Heizkreise eingestellt wer- den sollen... „Heizkurven“ - Anzeige erscheint zum Beispiel „mK“ (blinkend). HEIZKURVE wieder. 1. 0 0 Taste „Betriebsartenwahl“ antippen in der Anzeige erscheint die start- �...

  • Seite 29: Manuelle Warmwassernachladung

    Steuerung der Heizung 4 205 044 / 03 6.9.2 Manuelle Warmwassernachladung Für erhöhten Warmwasserbedarf kann der Wassererwärmer kurzfristig zusätz- lich aufgeheizt werden. Der Wassererwärmer wird entsprechend der eingestellter Warmwasser-Tag-temperatur einmalig nachgeladen. start - Grundanzeige MO. 16. AUG. ' 04 14: 0 0 62.

  • Seite 30: Warmwasser-Spartemperatur (Abgesenkte Temperatur)

    Steuerung der Heizung 4 205 044 / 03 6.9.3 Warmwasser-Spartemperatur (Abgesenkte Temperatur) start - Grundanzeige MO. 16. AUG. ' 04 14: 0 0 62. 5 "Dreh-Drück-Knopf" 3 sekunden drücken. in der Anzeige erscheint blinkend SCHALTZEITEN "schaltzeiten". Einstellbereich 0 - 240 min. Durch Drehen am "Dreh-Drück- Knopf"...
  • Seite 31 Steuerung der Heizung 4 205 044 / 03 in der Anzeige blinkt die abge- WARMWASSER senkte Warmwassertemperatur für NACHT 40. 0  die Nacht. Durch Drehen am "Dreh-Drück- Knopf" die gewünschte Temperatur anwählen. "Dreh-Drück-Knopf" antippen um die Einstellung zu bestätigen. Taste "Betriebsartenwahl"...

  • Seite 32: Weitere Einstellungen

    Steuerung der Heizung 4 205 044 / 03 6.10 Weitere Einstellungen 6.10.1 Uhr einstellen Führen sie schritt 1 bis 3 von Ka- pitel 6.9.3 "Warmwasser-spartem- peratur" von seite 30 durch! Durch Drehen am "Dreh-Drück- Knopf" "Uhr-Datum" anwählen. in der Anzeige erscheint blinkend UHR - DATUM "Uhr-Datum".

  • Seite 33: Datum Einstellen

    Steuerung der Heizung 4 205 044 / 03 6.10.2 Datum einstellen "Jahr" erscheint blinkend in der Fortsetzung von "Uhr einstellen" JAHR Anzeige - bestätigen. 6.10.1 seite 32. 2004 Jahreszahl durch "Dreh-Drück- Knopf" drehen ändern - bestäti- gen. zurück zur startseite und speichern "Tag...monat"...

  • Seite 34: Sprache Einstellen

    Steuerung der Heizung 4 205 044 / 03 6.10.4 Sprache einstellen Führen sie schritt 1 bis 3 von Ka- schon beim 1. Einschalten des Re- pitel 6.9.3 "Warmwasser-spartem- glersystems werden sie nach der peratur" von seite 30 durch! gewünschten sprache gefragt. Eine Umstellung ist aber auch während des Betriebes möglich.

  • Seite 35: Rückladen Des Schaltzeiten-Standardprogrammes - Löschen Des Eigenen Programmes

    Steuerung der Heizung 4 205 044 / 03 6.10.5 Rückladen des Schaltzeiten-Standardprogrammes - Löschen des eigenen Programmes mit dieser Funktion können sie wie- der alle vom Werk voreingestellten Werte einstellen! Führen sie schritt 1 bis 3 von Ka- pitel 6.9.3 "Warmwasser-spartem- peratur"...
  • Seite 36 Steuerung der Heizung 4 205 044 / 03 "Dreh-Drück-Knopf" antippen um gewählten Wert zu bestätigen "Rücksetzen / DK" erscheint in der RUECKSETZEN Anzeige. "Dreh-Drück-Knopf" 3 sekunden lang drücken. "Rücksetzen / oK" erscheint als RUECKSETZEN Bestätigung in der Anzeige. Taste "Betriebsartenwahl" antippen um die eingestellten Einstellungen �...

  • Seite 37: Handbetrieb (Bei Störungen)

    Steuerung der Heizung 4 205 044 / 03 6.10.6 Handbetrieb Die nachfolgenden Informationen sind nur für den Heizungsfach- mann bestimmt Diese Funktionstaste dient auch zur Emissionsmessung wenn sie nur kurz gedrückt wird. - siehe Installationsanleitung; Feuerungskontrolle sämtliche Pumpen sind uneingeschränkt in Betrieb. Vorhandene mischer werden stromlos geschaltet und können je nach Wärmebedarf von Hand be- tätigt werden.

  • Seite 38: Störmeldungen

    Steuerung der Heizung 4 205 044 / 03 6.10.7 Störmeldungen Das Regelgerät beeinhaltet eine umfangreiche störmeldelogik, die je nach Geräte- ausführung die Art der störung über einen entsprechenden Fehlercode anzeigt. Falls in der Anzeige diese meldung er- WAERMEERZG scheint, füllen sie gegebenenfalls Wasser Wasserdruck niedrig nach, Kessel noch betriebsfähig.

  • Seite 39: Veränderung Der Maximalen Kesseltemperatur

    Steuerung der Heizung 4 205 044 / 03 6.10.8 Veränderung der maximalen Kesseltemperatur Eine Veränderung der maximalen Kesseltemperatur darf nur durch den Fachmann durchgeführt werden. start - Grundanzeige MO. 16. AUG. ' 04 14: 0 0 62. 5 "Dreh-Drück-Knopf" 3 sekunden drücken.
  • Seite 40 Steuerung der Heizung 4 205 044 / 03 "Parameter" wird blinkend ange- PARAMETER zeigt. "Dreh-Drück-Knopf“ antippen um gewählten Wert zu bestätigen. in der Anzeige erscheint blinkend PARAMETER 02 "Parameter 02". Die eingestellte 80. 0 maximal-Temperatur ablesen. "Dreh-Drück-Knopf“ antippen um gewählten Wert zu verändern. in der Anzeige erscheint blinkend PARAMETER 02 die eingestellte Temperatur.

  • Seite 41: Anlageninformationen

    Steuerung der Heizung 4 205 044 / 03 6.11 Anlageninformationen 6.11.1 Informationstaste für Anlagentemperaturen und Heizkreisinformationen isT-Werte  Aussentemperatur AUSSEN 7. 5 links drehen rechts drehen Wärmeerzeuger Einschaltungen Wärmeerzeugertem- peratur STARTS WAERMEERZG 64. 5 Wärmeerzeuger Betriebsstunden Abgas ABGAS BETRIEBSSTD modulation sämtliche angezeigten Temperaturwerte stellen die momentanen Werte dar.

  • Seite 42: Sonderanzeigen

    Steuerung der Heizung 4 205 044 / 03 6.11.2 Sonderanzeigen Eiskristallsymbol: MO. 16. AUG. ' 04 Anlagen-Frostschutz aktiv  14: 0 0 62. 5 sonnenschirmsymbol: MO. 16. AUG. ' 04 sommerabschaltung aktiv (Hei-  zung aus geschaltet, Warmwasser 14: 0 0 62.

  • Seite 43: Checkliste Bei Eventuellen Störungen

    - Automatischer Entlüfter von Hand betätigen Bitte Wenn Sie die Störung nicht Bitte führen sie bei Betriebs- störungen die Kontrollen ge- beheben können, so rufen Sie beachten Sie! bitte den Heizungsinstallateur mäss obenstehender Checkliste durch. oder den Hoval-Kundenser- vice an.

  • Seite 44: Wasserstand Kontrollieren

    Wasserstand kontrollieren 4 205 044 / 03 Wasserstand kontrollieren Bei zu niedrigem Wasserdruck in der Anlage (ablesbar am Manometer), benachrichtigen Sie Ihren Installateur bzw. füllen Sie Wasser nach. Nachfüllen der Heizung zum Auffüllen und Nachfüllen der Heizungslage können sie normales leitungs- wasser verwenden.

  • Seite 45: So Sparen Sie Energie

    So sparen Sie Energie! 4 205 044 / 03 ENERGy So sparen Sie Energie! Die Raumtemperaturen und Wenn es im Haus “zieht”, Mit Isolierungen halten Sie Betriebszeiten der Heizungs- dann ist dies nicht nur unan- kostbare Wärme zurück. anlage haben einen entschei- genehm, sondern bedeutet Nutzen Sie diese Möglichkeiten denden Einfluss auf den...

  • Seite 46: Hoval-Service / Verkaufsprogramm

    Hoval-Service / Verkaufsprogramm 4 205 044 / 03 10. Hoval-Service / Verkaufsprogramm Mehrere Vorteile sprechen für Die Hoval-Fachleute sind gut einen Wartungsvertrag ausgerüstet und bedienen Sie • Ihre Heizungsanlage ist immer op- zuverlässig. timal eingestellt- dies spart Heiz- Wenn sie uns einen Auftrag über- kosten und schont die Umwelt.
