Herstellung Eines Datenkabels; Wartung; Fehlersuche - Odin S-18A Line Array Sub Handbuch

Odin S-18A Line Array Sub

Herstellung eines Datenkabels

Sie können das Datenkabel für die Datenübertragung mit einem Standard-Ethernetkabel ersetzen.
Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels.

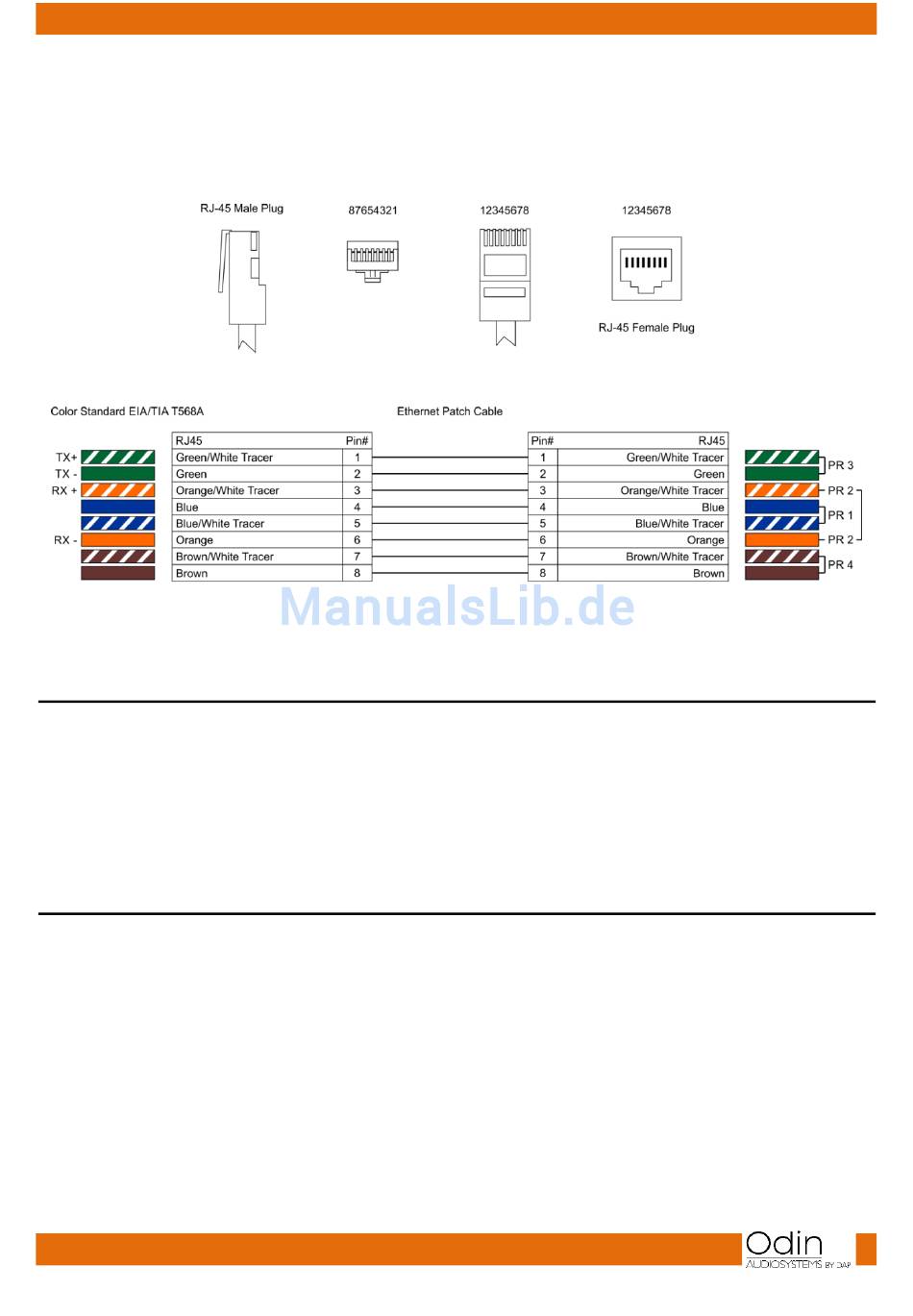

Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf der Abbildung
gezeigt (Abb. 04). Die Drähte sollten wie folgt farblich markiert werden:

Wartung

Der Odin S-18A Line-Array-Subwoofer ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig
gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab.
Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel.
Die Anschlüsse sollten ebenfalls regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und
wischen Sie die Anschlüsse mit einem feuchten Tuch ab. Versichern Sie sich, dass alle Anschlüsse
vollständig trocken sind, bevor Sie das Gerät mit anderen Geräten verbinden oder wieder ans Netz
anschließen.

Fehlersuche

Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten
sollte, führen Sie die unten stehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das
Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt
werden.
01) Falls das Gerät nicht ordnungsgemäß funktioniert, ziehen Sie den Stecker ab.
02) Überprüfen Sie die Steckdose, die Sicherung, alle Kabel, etc.
03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden
Sie das Gerät wieder mit dem Netz.
04) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das
Gerät, da es Schaden nehmen könnte und die Garantie erlischt.
05) Geben Sie das Produkt an Ihren DAP-Audio-Händler zurück.
Bestellnummer: D3901
13
Abb. 04
