Inhaltszusammenfassung für Odin S-18A Line Array Sub

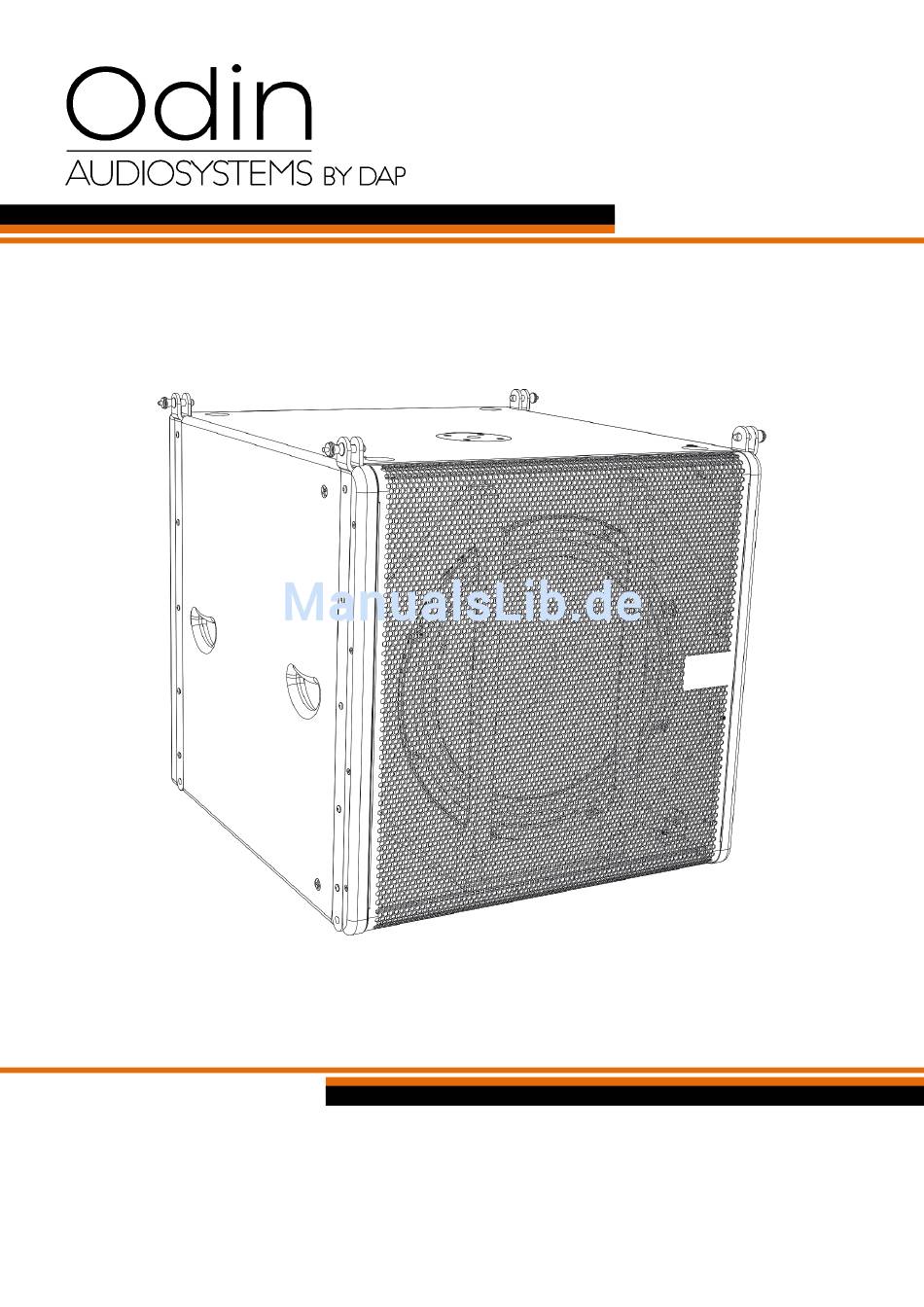

- Seite 1 HANDBUCH DEUTSCH Odin S-18A Line Array Sub Bestellnummer: D3901 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Odin S-18A Line Array Sub Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Rückseite ..................................8 Installation ..................................10 Verbindungsbeispiel ..............................10 Setup und Betrieb ................................11 Preset-Auswahlschalter ..............................11... -
Seite 3: Warnung
Odin S-18A Line Array Sub Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 Odin S-18A Line Array Sub Trennen Sie das System immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen Sie den Stecker niemals am Kabel aus der Steckdose.
-
Seite 5: Netzanschlüsse
Odin S-18A Line Array Sub Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. Wenn Sie ein Signal an mehr als einen Verstärker leiten wollen, sollten Sie einen Signalverteiler verwenden. Die beste Methode (wenn auch nicht immer durchführbar) Masseschleifen zu vermeiden, ist es, die Masse aller Geräte an einen zentralen Punkt anzuschließen („Stern“-Prinzip). -
Seite 6: Rückgabe
Odin S-18A Line Array Sub Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Funktionen Die Odin-Reihe ist unsere neue Lösung für alle Entertainer, die ein professionelles, stabiles und transportfähiges Lautsprechersystem benötigen. Dank des effizienten Leistungsverstärkers der Klasse D und dem eingebauten DSP-Schutzsystem ist es so gut wie unmöglich, dass unter normalen Bedingungen Verzerrungen entstehen. - Seite 8 Odin S-18A Line Array Sub Abb. 01 Bestellnummer: D3901...
-
Seite 9: Rückseite
Odin S-18A Line Array Sub Rückseite Abb. 02 Montagestift 3-poliger XLR-LINK-Audioanschluss Mit dem XLR-Eingang (03) parallel geschaltet. Zum Senden eines Audiosignals an einen anderen aktiven Lautsprecher. 3-poliger XLR-Audioeingang 3-poliger, symmetrischer XLR-Line-Level-Eingang. RJ45-Dateneingang RJ45-Dateneingang. RJ45-LINK-Datenanschluss RJ45-Datenausgang für die Reihenschaltung. LED-Anzeigen SIG/CLIP/PROT/POWER/ACTIVE Diese Anzeigen leuchten auf, um den Status des Eingangssignals anzuzeigen. - Seite 10 Odin S-18A Line Array Sub Dieser Ausgang ist mit dem Powercon Eingang (09) parallel geschaltet und kann zur Stromversorgung eines anderen aktiven Lautsprechers verwendet werden. Bestellnummer: D3901...
-
Seite 11: Installation
Odin S-18A Line Array Sub Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Odin S-18A Line-Array-Subwoofer. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Setup Und Betrieb
Odin S-18A Line Array Sub Abb. 03 Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das System für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. -
Seite 13: Anschlusskabel
Odin S-18A Line Array Sub Entertainment Phase 180° Preset für Entertainment-Anwendungen (DJ/Playback), Phase um Inverted 180° invertiert, Crosspoint bei 125 Hz, eingestellt auf 0 dB. Phaseneinstellung vorne und Einstellung der Phasenumkehr (Out Cardioid of Phase) auf der Rückseite. EMPTY EMPTY ODIN Editor Standardeinstellungen, konfigurierbar mit dem ODIN Editor. -
Seite 14: Herstellung Eines Datenkabels
Abb. 04 Wartung Der Odin S-18A Line-Array-Subwoofer ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 15: Technische Daten
Odin S-18A Line Array Sub Technische Daten ODIN S-18A Line-Array-Subwoofer System: Aktiver Subwoofer, Komponente eines aktiven Arrays Endstufenleistung: 1500 W Dauerleistung Klasse D, 6000 W Spitze Lautsprecher: 18” (450 mm) CELESTION, Ferrit-Magnet-Subwoofer, 4“ Schwingspule, 1200 W RMS, wasserabweisende Beschichtung Frequenzgang (+/-3 dB):... - Seite 16 Odin S-18A Line Array Sub Website: http://www.odin-audiosystems.com/ E-Mail: service@highlite.nl Bestellnummer: D3901...
- Seite 17 ©2016 ODIN...
