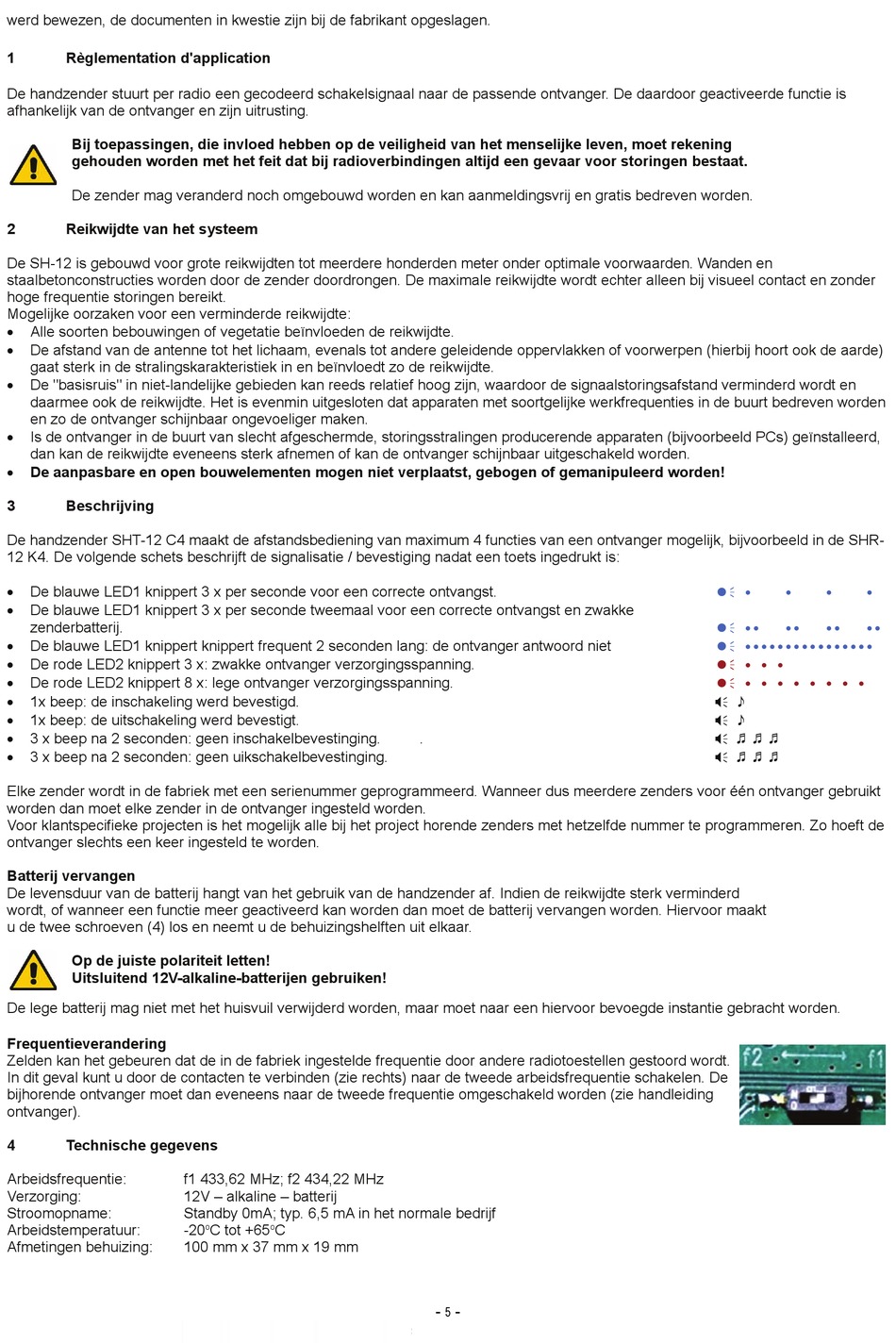

werd bewezen, de documenten in kwestie zijn bij de fabrikant opgeslagen.
1 Règlementation d'application
De handzender stuurt per radio een gecodeerd schakelsignaal naar de passende ontvanger. De daardoor geactiveerde functie is
afhankelijk van de ontvanger en zijn uitrusting.
Bij toepassingen, die invloed hebben op de veiligheid van het menselijke leven, moet rekening
gehouden worden met het feit dat bij radioverbindingen altijd een gevaar voor storingen bestaat.
De zender mag veranderd noch omgebouwd worden en kan aanmeldingsvrij en gratis bedreven worden.
2 Reikwijdte van het systeem
De SH-12 is gebouwd voor grote reikwijdten tot meerdere honderden meter onder optimale voorwaarden. Wanden en
staalbetonconstructies worden door de zender doordrongen. De maximale reikwijdte wordt echter alleen bij visueel contact en zonder
hoge frequentie storingen bereikt.
Mogelijke oorzaken voor een verminderde reikwijdte:
Alle soorten bebouwingen of vegetatie beïnvloeden de reikwijdte.

De afstand van de antenne tot het lichaam, evenals tot andere geleidende oppervlakken of voorwerpen (hierbij hoort ook de aarde)

gaat sterk in de stralingskarakteristiek in en beïnvloedt zo de reikwijdte.
De "basisruis" in niet-landelijke gebieden kan reeds relatief hoog zijn, waardoor de signaalstoringsafstand verminderd wordt en

daarmee ook de reikwijdte. Het is evenmin uitgesloten dat apparaten met soortgelijke werkfrequenties in de buurt bedreven worden
en zo de ontvanger schijnbaar ongevoeliger maken.
Is de ontvanger in de buurt van slecht afgeschermde, storingsstralingen producerende apparaten (bijvoorbeeld PCs) geïnstalleerd,

dan kan de reikwijdte eveneens sterk afnemen of kan de ontvanger schijnbaar uitgeschakeld worden.
De aanpasbare en open bouwelementen mogen niet verplaatst, gebogen of gemanipuleerd worden!

3 Beschrijving
De handzender SHT-12 C4 maakt de afstandsbediening van maximum 4 functies van een ontvanger mogelijk, bijvoorbeeld in de SHR-
12 K4. De volgende schets beschrijft de signalisatie / bevestiging nadat een toets ingedrukt is:
De blauwe LED1 knippert 3 x per seconde voor een correcte ontvangst.

De blauwe LED1 knippert 3 x per seconde tweemaal voor een correcte ontvangst en zwakke

zenderbatterij.
De blauwe LED1 knippert knippert frequent 2 seconden lang: de ontvanger antwoord niet

De rode LED2 knippert 3 x: zwakke ontvanger verzorgingsspanning.

De rode LED2 knippert 8 x: lege ontvanger verzorgingsspanning.

1x beep: de inschakeling werd bevestigd.

1x beep: de uitschakeling werd bevestigt.

3 x beep na 2 seconden: geen inschakelbevestinging.

3 x beep na 2 seconden: geen uikschakelbevestinging.

Elke zender wordt in de fabriek met een serienummer geprogrammeerd. Wanneer dus meerdere zenders voor één ontvanger gebruikt
worden dan moet elke zender in de ontvanger ingesteld worden.
Voor klantspecifieke projecten is het mogelijk alle bij het project horende zenders met hetzelfde nummer te programmeren. Zo hoeft de
ontvanger slechts een keer ingesteld te worden.
Batterij vervangen
De levensduur van de batterij hangt van het gebruik van de handzender af. Indien de reikwijdte sterk verminderd
wordt, of wanneer een functie meer geactiveerd kan worden dan moet de batterij vervangen worden. Hiervoor maakt
u de twee schroeven (4) los en neemt u de behuizingshelften uit elkaar.
Op de juiste polariteit letten!
Uitsluitend 12V-alkaline-batterijen gebruiken!
De lege batterij mag niet met het huisvuil verwijderd worden, maar moet naar een hiervoor bevoegde instantie gebracht worden.
Frequentieverandering
Zelden kan het gebeuren dat de in de fabriek ingestelde frequentie door andere radiotoestellen gestoord wordt.
In dit geval kunt u door de contacten te verbinden (zie rechts) naar de tweede arbeidsfrequentie schakelen. De
bijhorende ontvanger moet dan eveneens naar de tweede frequentie omgeschakeld worden (zie handleiding
ontvanger).
4 Technische gegevens
Arbeidsfrequentie:
Verzorging:
Stroomopname:
Arbeidstemperatuur:
Afmetingen behuizing:
f1 433,62 MHz; f2 434,22 MHz
12V – alkaline – batterij
Standby 0mA; typ. 6,5 mA in het normale bedrijf
o o
-20 C tot +65 C
100 mm x 37 mm x 19 mm
.
- -
