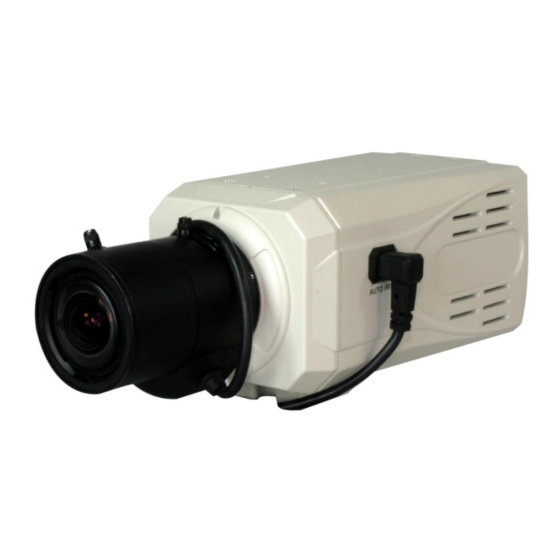

- Seite 1 BEDIENUNGSANLEITUNG IP Tag/Nacht Kamera Modell SNC-390DN/W Objektiv im Lieferumfang nicht enthalten. Version 1.0 / 2010...
- Seite 2 SANYO VIDEO Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und Technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANYO VIDEO Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung SNC-390DN/W Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen ......................5 Vorsicht ..............................5 Erläuterung der verwendeten Symbole ....................5 CE-Richtlinien ............................5 Allgemeine Sicherheitshinweise ....................... 6 Über dieses Handbuch ..........................7 Lieferumfang ............................. 7 1. Installation ............................8 1.1. Objektiv ............................8 1.2. Halter und Kamerabefestigung ..................... 8 1.3. - Seite 4 Bedienungsanleitung SNC-390DN/W 4.7. Audio-Einstellungen ........................34 4.8. Erweiterte Einstellungen ......................35 4.8.1. Bewegungserkennung ......................35 4.8.2. Alarm-Einstellungen ......................36 4.8.3. SD-Karte ..........................37 4.8.3.1 SD-Karte Einstellungen ....................37 4.8.3.2 SD-Karte Inhalt ....................... 37 4.8.4. Aufnahme ..........................38 4.8.4.1 Aufzeichnungseinstellungen ................... 38 4.8.4.2 Aufzeichnungseinstellungen ...................
-
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung SNC-390DN/W Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. ÜBERLASSEN SIE WARTUNGSARBEITEN QUALIFIZIERTEM PERSONAL. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung SNC-390DN/W Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Seite 7: Über Dieses Handbuch
Gerät bei Ihrer örtlichen kommunalen Sammelstelle. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Kamera SNC-390DN/W. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung. -
Seite 8: Installation
1.1. Objektiv Die Kamera wird ohne Objektiv geliefert. Zum Betrieb der Kamera empfehlen wir eine der SANTEC DC-gesteuerten, IR-korrigierten Tag/Nacht-Objektive. Mit der Einstellschraube für das Auflagemaß (Bild 2) stellen Sie die optimale Bildschärfe ein. Wird ein C-Mount Objektiv eingesetzt, so verwenden Sie bei Bedarf den mitgelieferten C- Mount-Adapter, um optimale Bildschärfe zu erreichen. -
Seite 9: Kamera Im Überblick
Bedienungsanleitung SNC-390DN/W Um in den OSD-Menüpunkten zu navigieren, benützen Sie die Pfeil-Tasten. Zum Bestätigen benützen Sie die Taste Die SanView Software bietet auch die Möglichkeit, auf das OSD-Menü der Kamera über Netzwerk zu zugreifen. Um das OSD-Menü aufzurufen, wird die Taste OSD auf dem Reiter PTZ gedrückt. - Seite 10 Bedienungsanleitung SNC-390DN/W Bild 3: _________________________________________________________________________________ - Seite 10 -...
-
Seite 11: Osd-Menü
Bedienungsanleitung SNC-390DN/W 2. OSD-Menü 2.1. Allgemeine Hinweise Die Einstellungen des analogen Kamera-Modules erfolgen komplett über ein Bildschirm- Menü (OSD). An der Kamera finden Sie einen Mini-Joystick. Drücken Sie oben auf diesen Joystick und es öffnet sich ein Menü im Videobild. Nun können Sie mit diesem Joystick durch Bewegen nach links/rechts/oben/unten die gewünschten Menüpunkte erreichen. -
Seite 12: Objektiv (Lens Option)
Bedienungsanleitung SNC-390DN/W 2.3. Objektiv (Lens Option) Die Objektivsteuerung ist auf DC voreingestellt. Durch Druck auf den Joystick öffnet sich ein Menü und Sie können die Bildhelligkeit nachregeln (0–70). Nochmaliger Druck auf den Joystick speichert den Wert ab. 2.4. Belichtung (Exposure): ... -
Seite 13: Tag/Nacht Funktion (Day/Night)
Bedienungsanleitung SNC-390DN/W 2.8. Tag/Nacht Funktion (Day/Night): Color: Farbmodus. BW: Schwarzweiß-Modus. Auto: Voreinstellung. Automatische Einstellung auf Farb- oder Schwarzweiß-Modus. Extern: wird nicht benützt. 2.9. Bildeinstellung (Image Adj): Einfrieren: Standbild. V-Rev: Vertikale Drehung der Bildschirmansicht. ... -
Seite 14: Synchronisation (Sync)
Bedienungsanleitung SNC-390DN/W 2.10.3. Synchronisation (Sync) INT: Die Kamera wird intern synchronisiert. Diese Funktion ist fest eingestellt. 2.10.4. Bewegungserkennung (Motion Detection): Mit dem analogen Modul dieser Kamera können Sie Bewegungen in acht verschiedenen Überwachungsbereichen verfolgen. Der Hinweis „Motion Detection“ wird im Videobild eingeblendet, wenn eine Bewegung erkannt wurde. -
Seite 15: Privatzonen (Privacy)
Bedienungsanleitung SNC-390DN/W 2.10.5. Privatzonen (Privacy) Privatzonen, hier erfolgt keine Anzeige des Bildes. Bereichsauswahl (Area Sel): Bis zu acht Privatzonen können bestimmt werden. Modus Bereich (Area Mode): Aktivierung oder Deaktivierung des gewählten Bereichs. Bereichsfarbe (Mask Color): Wählen Sie die Farbe des gewählten Bereichs. -
Seite 16: Ip-Grundeinstellungen
Die komplette Beschreibung des Web-Interfaces der Kamera finden Sie in dem nachfolgenden Kapitel. SanView Software Jede SANTEC IP-Kamera wird mit der SanView-Lite Software ausgeliefert. Um die Netzwerkeinstellungen zu ändern, kann das Dialogfenster für die Geräteeinstellungen über das Kontext-Menü aufgerufen werden (siehe Kurzanleitung für die SanView Software). - Seite 17 Bedienungsanleitung SNC-390DN/W Die entsprechenden Steuerelemente befinden sich auf dem Reiter Netzwerkparameter. Um die Parameter zu übernehmen, soll nach Einstellung die Taste Übernehmen gedrückt werden. Die Beschreibung, wie eine Kamera in die SanView Software hinzugefügt werden kann, finden Sie in der Kurzanleitung der SanView Software.
-
Seite 18: Web-Interface
Bedienungsanleitung SNC-390DN/W 4. WEB-Interface 4.1. Web-Interface der Kamera aufrufen Starten Sie den Microsoft Internet Explorer und führen Sie die nachstehenden Schritte zum Verbinden der Netzwerkkamera aus: Auf den URL-Block oben im Fenster klicken; Die URL-Adresse der Netzwerkkamera in den URL-Block eingeben und auf die Eingabetaste (“Enter”) drücken, um zum WEB-Interface der Kamera. -
Seite 19: Live-View
Bedienungsanleitung SNC-390DN/W 4.2. Live-View Aufruf der Seiten für Kamera-Einstellungen Aufruf der Seite für Live-View Live-Bild Darstellung mit der 50% Auflösung Live-Bild Darstellung mit der eingestellten Auflösung _________________________________________________________________________________ - Seite 19 -... - Seite 20 Bedienungsanleitung SNC-390DN/W PTZ-Steuerung: Schwenken Neigen Bestätigen/OSD-Menü Aufrufen P/T/Z Geschwindigkeit:: S = slow (langsam), F = fast (schnell) Zoom In Zoom Out Fokus nah Fokus fern Preset-Nummer auswählen Preset anfahren Digitalen Ausgang (Relay) an Digitalen Ausgang (Relay) aus Audio an (Kamera ->...
-
Seite 21: Übersicht Der Einstellungen
Bedienungsanleitung SNC-390DN/W 4.3. Übersicht der Einstellungen _________________________________________________________________________________ - Seite 21 -... -
Seite 22: System Einstellungen
Bedienungsanleitung SNC-390DN/W 4.4. System Einstellungen 4.4.1. Uhrzeit / Datum Lokalzeit: Als Ortszeit wird die Zeit angezeigt, die in der Kamera eingestellt ist. Gewünschte Zeit: Sie können Die Zeit, die in der Kamera eingestellt ist, wie folgt ändern: o Manuell einstellen: Wählen Sie die gewünschte Zeit und das Datum aus der Drop- Down Liste aus. -
Seite 23: Zeitstempel
Bedienungsanleitung SNC-390DN/W 4.4.2. Zeitstempel Zeitstempel aktivieren: Aktivierung der Einblendung des Zeitstempels. Zeitstempel-Position: o UPPER LEFT (OBEN LINKS) o UPPER RIGHT (OBEN RECHTS) o BOTTOM LEFT (UNTEN LINKS) o BOTTOM RIGHT (UNTEN RECHTS) Zeitstempel-Format: o YY/MM/DD o MM/DD/YY... -
Seite 24: Sprache
Bedienungsanleitung SNC-390DN/W Benutzerliste: Die Liste zeigt den/die eingetragenen Benutzer und deren entsprechende Berechtigung an. Benutzer Löschen: Zum Löschen eines ausgewählten Benutzers aus der Benutzerliste. Benutzername: Den Benutzernamen eingeben, der hinzugefügt oder geändert wird. Kennwort: Das Kennwort des oben genannten Benutzernamens. -
Seite 25: Ptz-Einstellungen
Bedienungsanleitung SNC-390DN/W o 19200 o 38400 o 57600 o 115200 Typ: Type der Befehl-Strings o 8-N-1 o 8-E-1 o 8-O-1 o 7-N-1 o 7-E-1 o 7-O-1 ID: ID des externen Gerätes Bestätigen: Hier klicken, um die neue RS-485 Einstellungen an die Netzwerkkamera zu übertragen. -
Seite 26: Titel Des Gerätes
Bedienungsanleitung SNC-390DN/W o AUS (OFF): Das RS-485 Interface ist deaktiviert. Die Kamera kann nicht mit den externen Geräten kommunizieren. Die PTZ-Steuerelemente des WEB-Interface werden für Aufruf/Navigieren im OSD-Menü der Kamera. Bestätigen: Hier klicken, um die neue PTZ-Einstellungen an die Netzwerkkamera zu übertragen. - Seite 27 Bedienungsanleitung SNC-390DN/W Durchsuchen: Im aufgerufenen Dialog können Sie die Firmware-Datei auf Ihrem PC auswählen. Aktualisieren: Startet den Update-Vorgang Restart: Restartet die Kamera _________________________________________________________________________________ - Seite 27 -...
-
Seite 28: Netzwerk
Bedienungsanleitung SNC-390DN/W 4.5 Netzwerk 4.5.1 IP-Adresse IP-Adresse: Die 4-Byte-IP-Adresse in das dafür vorgesehene leere Feld eingeben (der Parameter in jedem Feld kann zwischen 0 und 255 liegen). Jede Netzwerkkamera muss über eine eigene IP-Adresse verfügen, die im Netzwerk identifiziert werden kann. -
Seite 29: Sntp (Zeitserver Zur Zeitsynchronisation)
Bedienungsanleitung SNC-390DN/W 4.5.2. SNTP (Zeitserver zur Zeitsynchronisation) SNTP-Server: Die IP-Adresse des SNTP-Servers. Kann als 4-Byte-IP-Adresse oder als Domäne-Name eingegeben werden. Bestätigen: Hier klicken, um die neue Netzwerkeinstellung an die Netzwerkkamera zu übertragen. 4.5.3 FTP FTP-Server: Die IP-Adresse des FTP-Servers. Kann als 4-Byte-IP-Adresse oder als Domäne-Name eingegeben werden. -
Seite 30: Smtp
Bedienungsanleitung SNC-390DN/W 4.5.4. SMTP Falls es notwendig ist, aktivieren Sie „Mein Server erfordert die Authentifizierung”. Konto: Konto auf dem Email-Server. Kennwort: Kennwort des Kontos auf dem Email-Server. Absender: Diese Information erscheint im Feld „Absender“ der E-Mail. ... -
Seite 31: Ereignisprotokoll
Bedienungsanleitung SNC-390DN/W DDNS Host-Name: Die IP-Adresse des DDNS-Servers. Kann als 4-Byte-IP-Adresse oder als Domäne-Name eingegeben werden. DDNS-Konto: Konto auf dem DDNS-Server. DDNS-Kennwort: Kennwort des Kontos auf dem Email-Server. Bestätigen: Hier klicken, um die neue Netzwerkeinstellung an die Netzwerkkamera zu übertragen. -
Seite 32: Video-Einstellungen
Bedienungsanleitung SNC-390DN/W 4.6 Video-Einstellungen 4.6.1 Encodieren Komprimierung: Einstellen des Videostreaming-Modus o Single MPEG4 o MPEG4 Halb D1 o MPEG4 + MPEG4 o MPEG4 + JPEG: Voreingestelltes Modus. Dieses Modus wird in der SanView Software benützt. Auflösung: Die Auflösung jedes Videostreams ist von der Komprimierung abhängig. -
Seite 33: Bild-Einstellungen
Bedienungsanleitung SNC-390DN/W MPEG4_1 Einstellungen o Bitrate: 200 ~ 4000 Kbit/Sek. o Bildrate: 25 / 13 / 6 / 3 Bilder/Sek. MPEG4_2 Einstellungen o Bitrate: 200 ~ 4000 Kbit/Sek. o Bildrate: 25 / 13 / 6 / 3 Bilder/Sek. -
Seite 34: Audio-Einstellungen
Bedienungsanleitung SNC-390DN/W 4.7. Audio-Einstellungen Audio EIN/AUS: Einstellung des Audio-Modus o OFF: Audio ausschalten o One-Way: Audio nur von der Kamera zum PC o Two-Way: Audio in beide Richtungen Audio-Lautstärke: 0 ~ 4 Bestätigen: Hier klicken, um die neue Audio-Einstellungen zu übernehmen. -
Seite 35: Erweiterte Einstellungen
Bedienungsanleitung SNC-390DN/W 4.8. Erweiterte Einstellungen 4.8.1. Bewegungserkennung Bewegungserkennung: Aktivierung/Deaktivierung der Bewegungserkennung Empfindlichkeit: Einstellung der Empfindlichkeit der Bewegungserkennung o Lowest: Niedrigste Stufe o Low: Niedrige Stufe o Medium: Mittlere Stufe o High: Hohe Stufe o Highest: Höchste Stufe ... -
Seite 36: Alarm-Einstellungen
Bedienungsanleitung SNC-390DN/W 4.8.2. Alarm-Einstellungen Alarm-Eingang (Sensor): Aktivieren/Deaktivieren des Alarm-Eingangs o Aktivtyp Low: Bedeutet 0 V. Die Kamera wird einen Alarm auslösen, wenn am Alarmeingang 0 V ist. Um 0 V am Alarm-Eingang zu haben, werden die Kontakte geschlossen. o Aktivtyp High: Bedeutet 3,3 V. Die Kamera wird einen Alarm auslösen, wenn am Alarmeingang 3,3 V sind. -
Seite 37: Sd-Karte
Bedienungsanleitung SNC-390DN/W 4.8.3. SD-Karte 4.8.3.1 SD-Karte Einstellungen SD-Karte aktivieren: Aktivieren/ Deaktivieren der SD-Karte SD-Karte umschreiben: Aktivieren/Deaktivieren des Umschreibens der SD-Karte Formatieren: Formatierung der SD-Karte wird durchgeführt Bestätigen: Hier klicken, um die neuen SD-Karte Einstellungen zu übernehmen. -
Seite 38: Aufnahme
Bedienungsanleitung SNC-390DN/W 4.8.4. Aufnahme 4.8.4.1 Aufzeichnungseinstellungen Auf dieser Seite können Sie Aufnahme-Modi einstellen: o Zeitplan-Aufnahme – Übertragung über FTP o Zeitplan-Aufnahme – Speichern auf SD-Karte o Alarm-Aufnahme – Übertragung über FTP o Alarm-Aufnahme – Speichern auf SD-Karte o Alarm-Aufnahme – Übertragung über SMTP (E-Mail Versand) ... -
Seite 39: Aufzeichnungseinstellungen
Bedienungsanleitung SNC-390DN/W 4.8.4.2 Aufzeichnungseinstellungen In der Kamera können bis zu 7 Zeitplänen eingestellt werden. Bestätigen: Hier klicken, um die neuen Aufnahme-Einstellungen zu übernehmen. Alle Zeitpläne entfernen: Alle vorhandenen Zeitpläne werden gelöscht. _________________________________________________________________________________ - Seite 39 -... -
Seite 40: Technische Daten
Bedienungsanleitung SNC-390DN/W 5. Technische Daten Kameraausführung Tag/Nacht IP Box-Kamera Bildsensor 1/3" Sony Super HAD CCD 580/700 TVL Tag/Nacht Mode Einstellung Auto, Farbe, schwarz/weiß IR-Sperrfilter mechanisch, automatisch schaltend Objektivanschluss C/CS-Mount min. Beleuchtung 0,05 / 0,0002 Lux Signal-/Rauschabstand > 52 dB Kameraeinstellung mehrsprachiges OSD-Menü... - Seite 41 Bedienungsanleitung SNC-390DN/W NOTIZEN: _________________________________________________________________________________ - Seite 41 -...
- Seite 42 Bedienungsanleitung SNC-390DN/W NOTIZEN: _________________________________________________________________________________ - Seite 42 -...
- Seite 43 Bedienungsanleitung SNC-390DN/W NOTIZEN: _________________________________________________________________________________ - Seite 43 -...
- Seite 44 Ihr Fachhändler: __________________________________________________________________________ www.santec-video.com...
