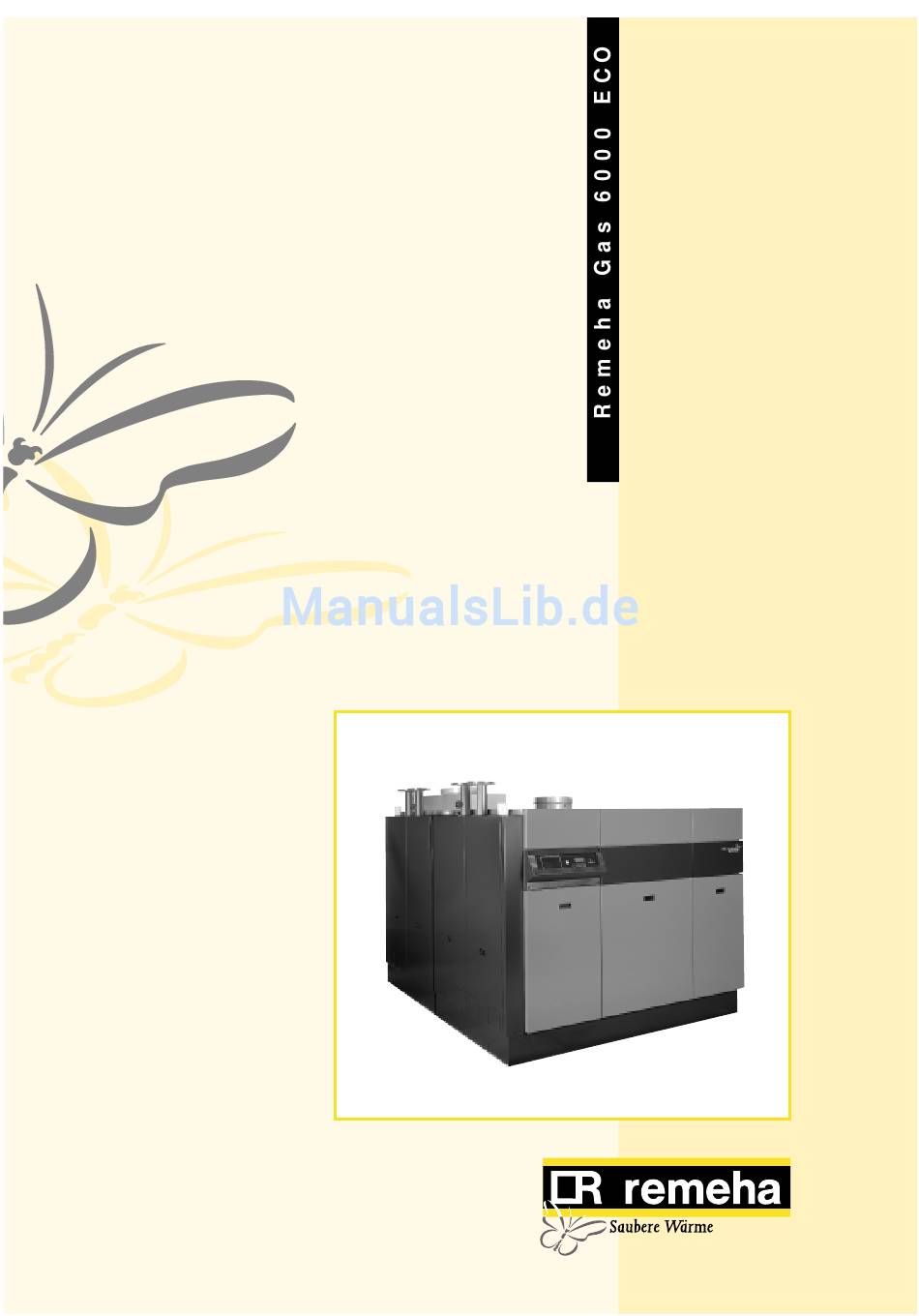

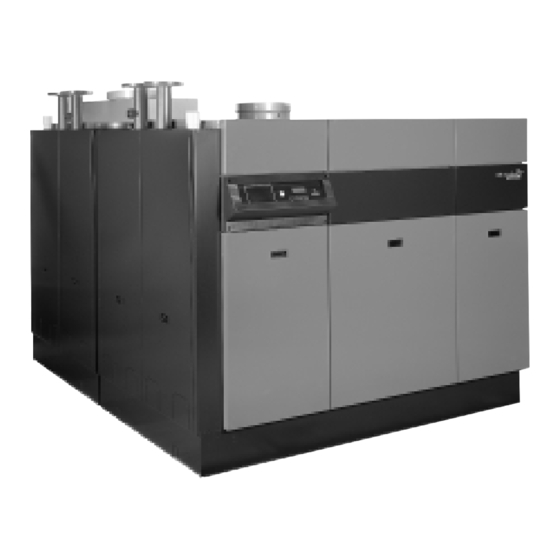

- Seite 1 Installationsanleitung Inbetriebnahmeanweisung Remeha Gas 6000 ECO • Gas-Brennwertkessel • Nennwärmeleistung 704 bis 1058 kW • mbc 2.5...
-
Seite 2: Inhaltsverzeichnis
Remeha Gas 6000 ECO INHALTSVERZEICHNIS Vorwort 4. Inbetriebnahmeanweisung Allgemeines 1. Lieferumfang Gas - Luftverbundregelung Allgemeines Schematische Darstellung der Gasarmatur Aufbau pro Modul Anwendung Spezifikation pro Modul Armaturenliste pro Modul 2. Abmessungen und technische Daten Technische Daten pro Modul Abmessungen Erstinbetriebnahme... -
Seite 3: Vorwort
Diese technische Unterlage enthält wichtige Sicherheitshinweise: Informationen zur Inbetriebnahme und Wartung der Gas- bitte unbedingt beachten. Brennwertkessel Baureihe Remeha Gas 6000 ECO. Lesen Sie diese Information vor der Inbetriebnahme ge- Bei Arbeiten an der Heizungsanlage: wissenhaft durch und machen Sie sich mit den erforder- Installationsarbeiten, Inbetriebnahme-, Wartungs- und lichen Arbeitsgängen zur Inbetriebnahme vertraut. -
Seite 4: Lieferumfang
Farbige pulverbeschichtete Verkleidung, hochwertige Gerätetyp: B23, C33, C53 und C63. Wärmeschutzisolierung. Abgasklappe pro Kesselmodul. 1.2 Aufbau Der Remeha Gas 6000 ECO Gas-Brennwertkessel besteht Elektroanschluss: 230 V, 50 Hz. aus zwei Modulen. Jedes einzelne Modul besteht aus einem gusseisernen Wärmetauscher remcast ®... -
Seite 5: Abmessungen Und Technische Daten
2. ABMESSUNGEN UND TECHNISCHE DATEN 2.1 Abmessungen Schnitt Draufsicht Ansicht Seitenansicht rechts Bild 02 Abmessungen Anzahl Abmessungen Glieder 2035 1083 1018 2 x 13 2345 1238 1173 2 x 15 2495 1360 1295 1020 2 x 17 2645 1483 1418 1160 2 x 19 Verbrennungsluftanschluss. -
Seite 6: Technische Daten
Remeha Gas 6000 ECO 2.2 Technische Daten CE-Ident. Nr 0063AT3446 2 x 13 Glieder 2 x 15 Glieder 2 x 17 Glieder 2 x 19 Glieder Nennwärmeleistung 75/60˚C 1058 Nennwärmeleistung 40/30˚C 1010 1132 Nennwärmebelastung 1086 Kleinste Wärmebelastung Wasserseitiger Widerstand ∆T = 20°C mbar Wasserseitiger Widerstand ∆T = 10°C... -
Seite 7: Installationshinweise
: Heizungsbetriebs-Verordnung Die einschlägigen Vorschriften der TRGI sind zu beachten. - DIN-VDE : Bestimmungen für die elektri- Heizkessel der Baureihe Remeha Gas 6000 ECO sind für sche Ausrüstung und den Erdgas H/L und LL eingerichtet. Sie werden voreingestellt Anschluss für Erdgas H ausgeliefert. Zum sicheren Kesselbetrieb ist... -
Seite 8: Kondenswasserabführung
Die Baueinheiten sind so bemessen, dass sie durch eine normale Türöffnung eingebracht werden können. Besondere Einbringöffnungen sind nicht erforderlich. Der Heizraum muss trocken und frostsicher sein. Der Remeha Gas 6000 ECO ist zur Aufstellung in Dach- heizzentralen geeignet. Platzbedarf und Lastverteilung entsprechend Bild 04. -
Seite 9: Elektrischer Schaltplan Pro Kesselmodul
Brücke entfernen 1) Bei Verwendung Brücke entfernen 2) Eingang für PC-Anschluss 4) Standard Ansteue- rung + kesselblock- pumpe... -
Seite 10: Anschlussmöglichkeiten Zum Elektrischen Schaltplan
3.10 Anschlussmöglichkeiten zum elektrischen Gasleckkontrolle Schaltplan An die Eingänge 37 und 38 kann pro Modul eine von Remeha erhältliche Gasleckkontrolle angeschlossen wer- 3.10.1 Elektrische Eingänge den. Dazu muss jede Steuerung in der Wartungsebene Allgemeines (siehe Par. 3.12.3, Option 7) auf das Vorhandensein Alle Eingänge (Analogeingang ausgenommen) werden... - Seite 11 Für den Anschluss an ein Gebäudeleitsystem ist der Schaltfeld befestigt ist. Remeha Gas 6000 ECO werksseitig pro Modul mit einem Der Frequenzregler lässt sich rückstellen, indem Sie die RS 232-Anschluss ausgestattet. Spannung aus- und wieder einschalten.
-
Seite 12: Kesselschaltfeld
3.11 Kesselschaltfeld 3.11.2 Ausstattung der Kesselschaltfelder Jedes Kesselschaltfeld setzt sich aus folgenden Kompo- 3.11.1 Allgemeines nenten zusammen: Der Remeha Gas 6000 ECO wird pro Modul mit einge- 1. Hauptschalter. bautem Kesselschaltfeld geliefert. Dieses Kesselschaltfeld 2. Einbaumöglichkeit für eine witterungsgeführte ®... - Seite 13 Hinweise zu Serviceeinstellungen 7. Gasleckkontrolle Kessel der Baureihe Remeha Gas 6000 ECO sind Wenn der Kessel mit einem Gasleckkontrollgerät werksseitig für einen vierstufigen Betrieb bei Ansteuerung nachgerüstet wird, kann dies der Steuereinheit über über die rematic ® -Regelung vorbereitet. Die den Bildschirm mitgeteilt werden.
-
Seite 14: Heizungsregelung
3.13.3 Modulierende Kesselregelung mittels PC oder Fremdregler Rückkehr in die Benutzerebene Der Remeha Gas 6000 ECO kann auf zweierlei Art mittels Von jeder Position in der Serviceebene aus kann man PC oder externem Fremdregler modulierend angesteuert wieder zur Benutzerebene zurückkehren, indem man, je werden, über die interne Regelung oder über ein externes... -
Seite 15: Zweistufige Kesselregelung
RS 232-Anschluss bietet auf Anfrage. In Verbindung mit den rematic ® -Regelungen wird der Remeha Gas 6000 ECO vierstufig witterungsabhängig B. Die externe Regelung geregelt. Die elektrischen Anschlüsse für Heizungsumwälz- Schalten Sie die interne Regelung aus, indem Sie in pumpe, Mischer, Umwälzpumpe Mischerkreis, der ersten Serviceebene (siehe Par. -
Seite 16: Übersicht Der Verschiedenen Menüs
Remeha Gas 6000 ECO 3.13.5 Übersicht der verschiedenen Menüs Bild 10 Kesselmodulesteuerung... -
Seite 17: Inbetriebnahmeanweisung
4. INBETRIEBNAHMEANWEISUNG 4.3 Schematische Darstellung der Gasarmatur pro 4.1 Allgemeines Modul Der Remeha Gas 6000 ECO ist werksseitig auf den Betrieb mit Erdgas H voreingestellt. Bei Betrieb mit Erdgas L oder LL ist eine Leistungsanpas- sung ohne Düsenwechsel erforderlich. Erforderlicher Gasfliessdruck: 20 - 25 mbar. -
Seite 18: Armaturenliste Pro Modul
Remeha Gas 6000 ECO 4.5 Armaturenliste pro Modul Bezeichnung: Fabrikat: Typ: Reg. Nr. Gaskombinationsventil 13 Gl. Kromschröder CG 35 F05 VT2 Z Nach DIN-EN 161 Gaskombinationsventil 15 - 19 Gl. Kromschröder CG 45 F05 VT2 WF0 Nach DIN-EN 161 Luftdrucksensor... - Seite 19 Auf der Anzeige der Steuereinheit erscheinen die Wählen Sie jetzt 'Kessel' und bestätigen Sie mit der Ausführungsangaben des Kessels, und zwar auf '-Taste. Der Kessel macht jetzt einen Startversuch mehrere Menüs verteilt. Vergleichen Sie diese ohne Zündung. Sobald das Gasventil öffnet, kann der Angaben mit den Angaben auf dem Klebeschild - Öffnungsdruck am Druckdifferenz-Messgerät abgele- Kesselausführung neben dem Typenschild hinter der...
- Seite 20 Remeha Gas 6000 ECO 16. Zur Kontrolle und einer eventuellen Nachregulierung wird, kann diese durch Drehen des V-Reglers korrigiert des CO -Gehaltes im Abgas und der Belastung muss werden. Die Differenz zwischen Brenner- und die Differenz zwischen Brennerdruck und Mischkam- Mischkammerdruck (∆p Gas) soll sich dabei im Tole-...
- Seite 21 Gasverteilerrohr blau schwarz Brenner Gaskombinationsventil blau schwarz Bild 14 Messpunkte Druckdifferenz pro Modul 18. Schalten Sie den Kessel auf Vollast, indem Sie mit der '"'-Taste zur Wahlmöglichkeit 2 'Zur max. Leistung' springen und Ihre Auswahl mit der ' '-Taste bestätigen. Vergleichen Sie die Differenz zwischen Brennerdruck und Mischkammerdruck mit dem Tabellenwert.
-
Seite 22: Anpassung An Erdgas L/Ll
Schritten durchzuführen. 22. Bitte Inbetriebnahmeprotokoll (CE) ausfüllen und Wiederholen Sie die Vollast-/Teillastumschaltungen, bis zurücksenden an Remeha Wärmetechnik GmbH. sich die Werte der Druckdifferenz bei Vollast und Teillast an die Tabellenwerte annähern (zulässige Differenzen 0,2 mbar bei Vollast und 0,1 mbar bei Teillast). -
Seite 23: Richtlinien Für Die Störungssuche Und -Beseitigung
5. RICHTLINIEN FÜR DIE STÖRUNGSSUCHE UND -BESEITIGUNG 5.1 Allgemeines Gehen Sie dabei folgendermassen vor: Bedienen Sie sich bei der Störungssuche des Schalt- - Suchen Sie die Serviceebene auf, indem Sie mit Hilfe schemas und des Schaltfolgediagramms aus Par. 3.9. der ' '-Taste die Betriebsmenüs durchlaufen und Das Kesselschaltfeld ist mit einem alphanumerischen geben Sie mit Hilfe der '!'- und '"'-Tasten den Code LCD-Fenster ausgestattet. - Seite 24 Remeha Gas 6000 ECO Störmeldung im LCD-Fenster Hinweise Phase und Null vertauscht. Spannung Spannung abschalten und Anschlüsse ändern. abschalten und Anschluss aendern falscher Code Die Steuereinheit erkennt den Kessel nicht über den Codekonnektor. Verdrahtung kontr. Überprüfen Sie die Verdrahtung; wenn richtig verdrahtet: Kundendienst benachrichtigen Code nicht in Ordnung Es liegt entweder ein Fehler in der Verdrahtung oder ein Fehler in der Steuereinheit vor.
- Seite 25 Flammenmeldg. von Ionisationselektr.1 Überprüfen Sie: - ob der Gasventilkreislauf unterbrochen wurde; - ob die Elektrode den Brenner nicht berührt Flammenmeldg. von Ionisationselektr. 2 Flammensignal 1 zu niedr. Überprüfen Sie: - Die Verdrahtung der ersten bzw. zweiten Ionisationselektrode während Betr. - Die Position der ersten bzw. zweiten Ionisationselektrode. Den Abstand zwischen der Elektrode und dem Brenner;...
- Seite 26 Remeha Gas 6000 ECO Regelabschaltung Hinweise Temperaturdifferenz über den Die Temperaturdifferenz über den Kessel wurde zu gross. Kessel zu hoch Überprüfen Sie: - den Wasserdurchfluss durch den Kessel - den Betriebsdruck (mindestens 0,8 bar) - das Wasserniveau im Kessel Zu schneller Anstieg der Wärme- Der Anstieg der Kesseltemperatur war zu schnell.
-
Seite 27: Wartungsvorschrift
Kessel aufgestellt ist, wenigstens einmal jährlich gereinigt werden. Besonders wenn es geht um den raumluftab- hängiger Betrieb des Gas 6000 ECO Kessel, ist es wichtig dass der Raum sauber ist. Besonders wenn der Kessel raumluftabhängig betrieben wird, ist auf einen sauberen Aufstellraum zu achten. - Seite 28 Remeha Wärmetechnik GmbH. Bischofstrasse 96 47809 Krefeld-Oppum Telefon: 02151 5587-0 Telefax: 02151 542445 ©Urheberrecht Alle in dieser technischen Unterlage festgelegten Informationen sowie die von uns zur Verfügung Internet: www.remeha.com gestellten Zeichnungen und Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielfältigt werden.
