Gas-Brennwertkessel
MICRON-2
Bedienungsanweisung für den Betreiber
Allgemein
Gas-Brennwertkessel der Baureihe Micron-2 sind mit
automatisch arbeitenden Regel- und Sicherheits-
einrichtungen ausgerüstet. Der Funktionsablauf wird von
einem Gasfeuerungsautomaten gesteuert, der im Kessel
montiert ist.
Auftretende Betriebsstörungen werden erfasst, überprüft
und führen zu Störabschaltungen des Kessels. Die rote
Kontrolllampe (4) im Schaltfeld zeigt eine Kesselstörung
an.
Vor Inbetriebnahme ist zu überprüfen ob die Heizungs-
anlage und Kessel mit Wasser gefüllt und entlüftet sind.
Das Thermomanometer (6) soll mindest 0,8 bar
anzeigen.
Inbetriebnahme (mit Raumtemperaturregler)
1. Gashaupthahn in der Gaszuleitung öffnen.
2. Heizungsnotschalter zum Kessel einschalten.
3. Raumtemperaturregler auf höchsten Wert einstellen.
4. Brennerschalter (2) einschalten - Stellung 'I'.
5. Der Kessel geht jetzt in Betrieb - Kontrolllampen
leuchten auf.
6. Pumpenschalter (5) auf gewünschten Wert stellen
Sommerbetrieb: Stellung '0'
Winterbetrieb: Stellung 'I'.
7. Raumtemperaturregler auf gewünschte Temperatur
einstellen.
Inbetriebnahme (mit rematic -Regelung)
1. Gashaupthahn in der Gaszuleitung öffnen.
2. Heizungsnotschalter zum Kessel einschalten.
3. Betriebsartenwahlschalter der rematic -Regelung in
Stellung '
' stellen.
4. Brennerschalter (2) einschalten - Stellung 'I'.
5. Der Kessel geht jetzt in Betrieb - Kontrolllampen
leuchten auf.
6. Pumpenschalter (5) auf gewünschten Wert stellen
Sommerbetrieb: Stellung '0'
Winterbetrieb: Stellung 'I'.
7. Die rematic -Regelung entsprechend separater
Anleitung einstellen.

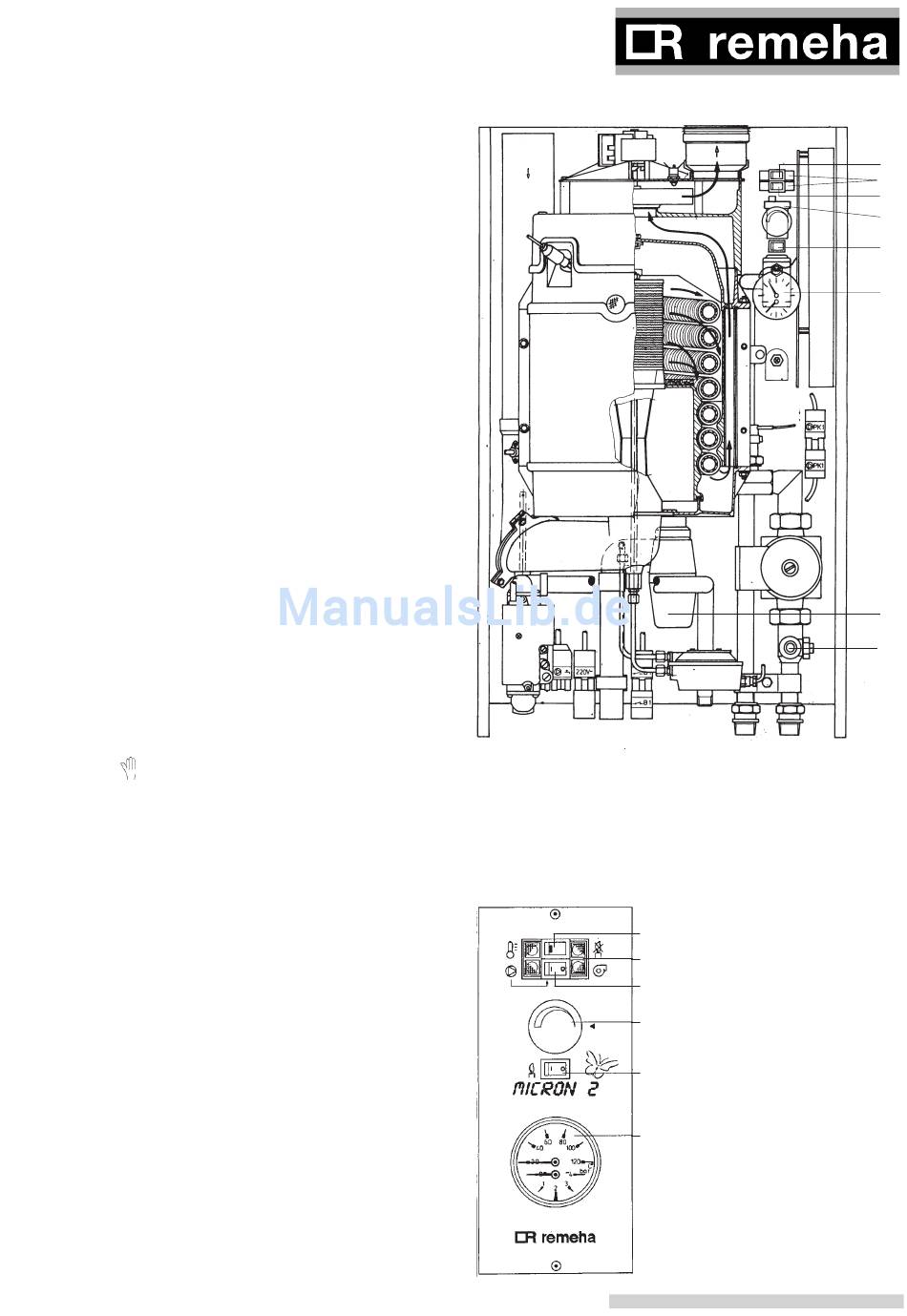

1.Entlüfter
2.Brennerschalter
3.Entstörungstaste
4.Kontrolllampen
Umwälzpumpenschalter
Kesseltemperaturregler
Brennerschalter
Thermomanometer
5.Pumpenschalter
6.Thermomanometer
7.Siphon
8.KFE-Hahn
Entstörungstaste
Kontrolllampen
