HOT CHILI & D.A.R.T. GmbH
Carl-Zeiss-Str. 43-45, 73614 Schorndorf
Tel: +49 / 7181 – 97842 - 42
Fax: +49 / 7181 – 97842 - 20
info@streetstepper.com
w w w . s t r e e t s t e p p e r . c o m
AUFBAU- und
BEDIENUNGSANLEITUNG

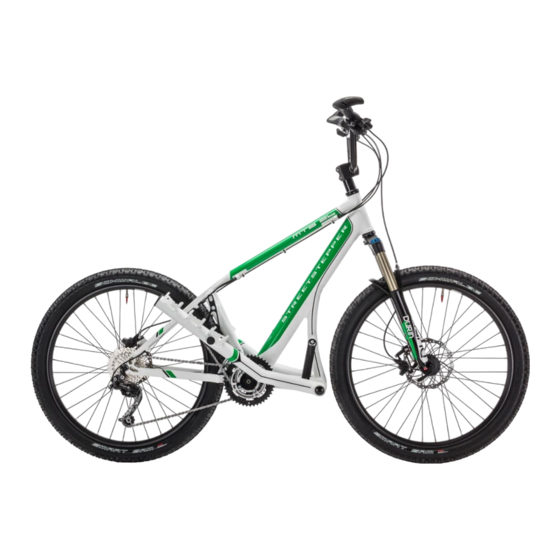

STREETSTEPPER MTS26
Die Intervalle des Service- und Wartungsplans (Seite 11) sind unbedingt zu beachten!
Februar 2017
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für StreetStepper MTS26
Inhaltszusammenfassung für StreetStepper MTS26
- Seite 1 . s t r e e t s t e p p e r . c o m AUFBAU- und BEDIENUNGSANLEITUNG STREETSTEPPER MTS26 Die Intervalle des Service- und Wartungsplans (Seite 11) sind unbedingt zu beachten! Februar 2017...
-
Seite 2: S Tvo Und Verkehrssicherheit
Sie haben mit dem Streetstepper eines der innovativsten und gesündesten Outdoor-Sportgeräte am Markt und zugleich ein vollwertiges Fahrzeug erworben! Um den Wert Ihres Streetstepper und die Funktion seiner Technik zu erhalten, lesen Sie diese Anleitung bitte sorgfältig vor der ersten Fahrt durch und bewahren Sie sie gut auf. - Seite 3 Sicherungsringe von der Stephebelachse abnehmen. Prüfen, ob die schwarze Distanzhülse auf der Stephebelachse ist. Durch die Distanzhülse ergibt sich ein symmetrisches Bild der Stephebelachse links und rechts! Stephebel Stephebel-Achse schieben (evtl. Gummihammer vorsichtig nachhelfen). RICHTIG: Stephebel in tiefer Stellung montieren (siehe Foto)! FALSCH!! Wenn die Stephebel in hoher Position...
- Seite 4 Stephebel)! Den zweiten Stephebel auf die gleiche Weise montieren. Ihr Streetstepper ist nun prinzipiell einsatzbereit, beachten Sie jedoch die Hinweise auf der nächsten Seite, die VOR JEDER FAHRT zu beachten sind! Wir empfehlen, den Streetstepper nur mit Fahrradhelm zu benützen!
- Seite 5 Last entstehen, sind Gewährleistung/Garantie explizit ausgenommen! Das maximale Fahrergewicht auf dem Streetstepper beträgt 110 kg! Max. 110 kg Fahrer über 110 kg können Antriebskomponenten oder den Rahmen überlasten Schnellspannachse auf festen Sitz prüfen! Ein loser Schnellspanner (vorne und hinten) kann zu Stürzen führen Immer mit beiden Händen am Lenker fahren!
-
Seite 6: Rangieren / Hocheben Des Streetsteppers
NEWSLETTER & SOCIAL MEDIA Informationen über Events und Neuigkeiten in der Streetstepper-Community: 1. Senden Sie uns Ihre Kontaktdaten per Email an info@streetstepper.com (mit Name, Adresse, Streetstepper-Modell oder Rahmennummer und vorzugsweise auch Telefonnummer). 2. Bei www.facebook.com/streetstepper auf „gefällt mir“ klicken. RANGIEREN / HOCHEBEN DES STREETSTEPPERS Der Streetstepper kann nicht zurückgeschoben werden (das... -
Seite 7: Grundsätzliches Zur Fahrtechnik
Fahrstil kann zu einer verminderten Lebensdauer von Antriebskomponenten (Freilauf, Primärketten, Umlenkrollen und Lager) führen! Dies gilt insbesondere für Fahrer über 90 kg! Video-Anleitungen zur richtigen Fahrtechnik finden Sie auf www.streetstepper.com „how to ride“ Seite 7 von 12... -
Seite 8: Reparaturen / Service
Haltung kann der Streetstepper aufgrund seines größeren Luftwiderstandes durch die aufrechte Position des Fahrers nicht konkurrieren. Bergauf fährt man fast ausschließlich „gegen“ die Schwerkraft – der Luftwiderstand spielt bei Steigungen über 10% eine untergeordnete Rolle. Daher sind die Fahrleistungen des MTS26 bergauf mit jenen eines Mountainbikes vergleichbar. REPARATUREN / SERVICE Führen Sie Reparaturen oder Servicearbeiten nur an jenen Teilen selbst durch, die Ihnen etwa von... - Seite 9 Zur Entfernung grober Verschmutzung einen weichen Wasserstrahl bzw. eine Autobürste verwenden. Nach intensiver Reinigung müssen alle Ketten geschmiert oder mit einem handelsüblichen Kettenwachs versiegelt werden! Die Funktion des Streetstepper-Antriebes kann durch verrostete bzw. schwergängige Ketten stark beeinträchtigt werden! Eine Versiegelung des Rahmens bzw. der anderen Komponenten mit Schutzwachs wird empfohlen.
-
Seite 10: Garantiebestimmungen
Von der Gewährleistung explizit ausgenommen sind Mängel, die durch eine Überlastung von Bauteilen aufgrund eines zu hohen Fahrergewichtes (der Streetstepper ist für Fahrer bis max. 110 kg. zugelassen) oder aufgrund zweckwidriger Verwendung wie Stunts, Sprünge o.Ä. entstehen die an der Kette, dem Schaltwerk oder den Ritzeln durch (wiederholtes) Betätigen der manuellen... -
Seite 11: Service- Und Wartungsplan
SERVICE- UND WARTUNGSPLAN Bauteil Tätigkeit vor jeder Fahrt monatlich jährlich Sonstige Intervalle Bereifung Luftdruck prüfen Ventile Sitz kontrollieren Schnellspanner Fester Sitz Bremsen Funktion, Hebelweg Vorbau Lenkerklemmung Vorbau Klemmung Steuerrohr Umlenkrollen *) M8-Schraube auf festen Sitz kontrollieren Bereifung Profil, Seitenwände Laufräder Rundlauf, Speichenspannung Steuersatz... - Seite 12 *) oder in den separat beiliegenden Unterlagen bzw. auf der Homepage des jeweiligen Herstellers vermerkt **) Die M8-Schrauben der Pulleys und die Zentralschrauben an der Getriebewelle müssen unbedingt mit Loctite 243 (mittelfest) gesichert werden! Wir empfehlen nochmals, jegliche Reparaturen an streetstepper-spezifischen Teilen ausschließlich vom Fachhändler durchführen zu lassen! Seite 12 von 12...
