1
2
G C H G C H G C H G C H G C H G C H G C H G C H
H = HOT • C = COLD • G = GROUND
4. Main-Ausgänge
Die Main-Ausgänge geben ein zweikanaliges Signal aus, das wahlweise zwei verschiedene
Quellen wiedergibt:
•
den Stereoausgang des integrierten 24-Kanal-Monitormixers. In diesem Szenario können
Sie an den Main-Ausgängen Studiomonitore anschließen und einen Stereomix der 24 Ein-
oder Ausgangskanäle abhören.
•
die Ausgangskanäle 1–2 Ihrer DAW-Software nach Wahl. In diesem Szenario können Sie an
den Main-Ausgängen einen Stereomix Ihres DAW-Projekts abhören, wenn sie den uTrack
24 als Audio-Interface in einem Recording-Studio einsetzen.
Bei den Main-Ausgängen handelt es sich um symmetrische 6,3-mm-Stereoklinkenstecker mit
+4dB Nominalpegel.
5. Wordclock-Eingang
Der uTrack 24 kann mit einem externen Wordclock-Signal synchronisiert werden, das am BNC-
Wordclock-Eingang angeschlossen wird. Dadurch kann der uTrack 24 sauber in größere digitale
Studioumgebungen eingebunden werden, wo das Clock-Signal aller Geräte untereinander
synchronisiert werden muss.
Im „Wordclock"-Menü können Sie das Gerät so konfigurieren, dass es, im Gegensatz zur internen
Clock, als Slave zu einer externen Clock getaktet wird. In der oberen Settings-Anzeige des LCD-
Displays wird der Wordclock-Status des uTrack 24 angezeigt.
6. Wordclock-Ausgang
An diesem Ausgang kann ein Standard-Wordclock-Signal abgegriffen werden, das den Takt der
aktuell im uTrack 24 eingestellten Samplerate entspricht. Der Wordclock-Ausgang wird benötigt,
wenn Sie den uTrack 24 als „Clockmaster" einsetzen und damit andere Digitalgeräte zum uTrack
24 synchronisieren möchten.
7. Sync In/Out-Anschlüsse (in Firmware-Version 1.0 noch ohne Funktion)
Mit diesen Anschlüssen können Sie mehrere uTrack 24 untereinander verkoppeln und damit ein
großes 48-Spur-Aufnahmesystem schaffen. Die Synchronisationsfunktion ist in der Firmware-
Version 1.0 noch nicht aktiviert.
8. MIDI-Out-Anschluss (nach zukünftigem Update verfügbar)
Der MIDI-Out-Anschluss gibt MIDI-Daten im SMF (Standard MIDI File)-Format aus, wenn diese
im Ordner des Audioprojekts abgelegt sind.
Auf diese Weise kann der uTrack 24 MIDI-Daten mit einem Software Synthesizer, einem MIDI-
gesteuerten Licht- oder Effektumschaltsystem etc. verbunden und synchron mit den Audiodaten
an den Ausgängen des uTrack 24 abgespielt werden.
9. USB-Anschluss
Die rückseitige USB-Buchse dient zum Anschluss an einen Windows- oder OS X-basierten
Computer sowie an einen iPad mit Kamera-Adapter-Zubehör. Auf diese Weise wird der uTrack
24 zu einem Computer Audio Interface mit 24 Ein- und Ausgängen.
Die Möglichkeit, 24 getrennte Audioeingänge in der DAW-Software Ihrer Wahl aufzunehmen,
eröffnet Ihnen die größtmögliche Flexibilität, da Sie auch bei größeren Musikgruppen alle
Instrumente getrennt halten können.
PRODUKT MANUAL
10
3
4
5
6
7
8
RÜCKSEITE DES UTRACK 24
Mit 24 separaten Ausgängen bleiben Sie beim Routing der Signale eines DAW-Projekts flexibel;
so können Sie verschiedene Kopfhörermischungen erstellen und externen Kopfhörerverstärkern
zuweisen; oder für eine analoge Summierung die 24 Kanäle in ein externes Analogpult routen
(Mixing out of the Box).
10. Netzwerkanschluss
Mit der RJ-45-Buchse können Sie den uTrack 24 an ein Standard-Ethernet-Netzwerk anschließen.
In der aktuellen Firmware-Version kann über den Netzwerkanschluss ein Firmware-Update
aufgespielt werden.
In zukünftigen Updates wird es möglich sein, bestimmte Funktionen des uTrack 24, wie Aufnahme,
Wiedergabe und Mastering von einem externen Rechner oder von Tablet-Software zu steuern,
die mit dem gleichen Netzwerk verbunden sind.
11. Netzanschluss
Schließen Sie hier den beiliegenden externen Netzadapter an. Verwenden Sie ausschließlich
den Netzadapter, der mit dem uTrack 24 ausgeliefert wurde.
Beachten Sie bitte, dass der uTrack 24 über keinen Ein-/Ausschalter verfügt; dies ist eine
konstruktive Maßnahme, denn auf diese Weise wird vermieden, dass das Gerät während einer
wichtigen Aufnahme versehentlich ausgeschaltet werden kann. Solange der Netzadapter mit
dem Gerät verbunden ist und in einer Steckdose steckt, ist der uTrack 24 eingeschaltet.
10.

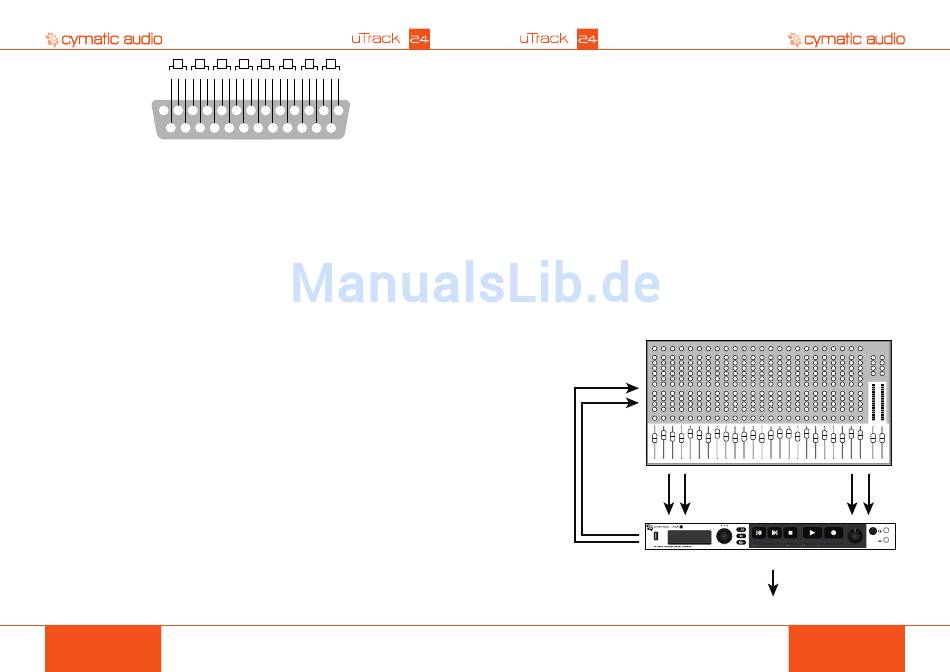

ANSCHLUSS AN EIN MISCHPULT FÜR LIVE-MITSCHNITTE VON
KONZERTEN
Line-Eingänge
des Mischpults
Ausgänge des
uTrack 24
ANSCHLUSS AN EIN MISCHPULT FÜR LIVE-MITSCHNITTE VON KONZERTEN
Analoges
24-Kanal-Mischpult
Direktausgänge
des Mischpults
uTrack 24
Stereo-Kopfhörer
PRODUKT MANUAL
11
