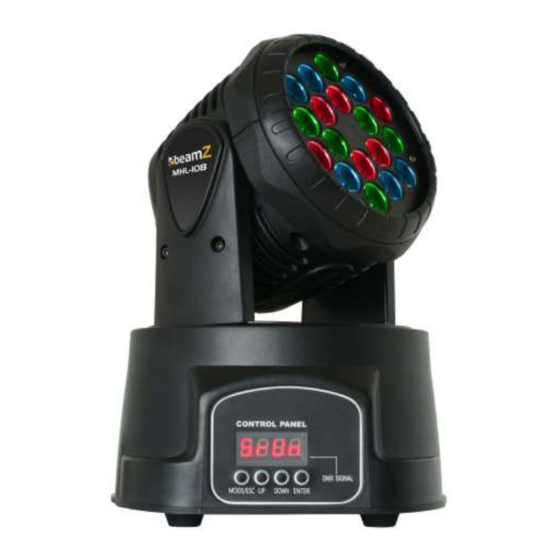

- Seite 1 MHL 108 WASH 18X 3W RGB 12 DMX Ref. nr.: 150.509 INSTRUCTION MANUAL GEBRUIKSAANWIJZING GEBRAUCHSANLEITUNG...
-
Seite 21: Sicherheitshinweise
DEUTSCH Vielen Dank für den Kauf dieses Beamz LED Moving Heads. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. -
Seite 22: Einleitung
Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen. Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen. NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies kann Ihre Augen verletzen. Epileptiker müssen die Auswirkungen berücksichtigen, die die Effekte dieses Moving Head auf ihre Gesundheit haben können. -
Seite 23: Einführung
2. EINFÜHRUNG 2.1 Eigenschaften Mehr Farbig Farb Stroboskop Dimmer von 0-100% Integriertes Mikrofon DMX-512 Protokoll Auto / Master & Slave-Synchronisation Multi-Kanal-Modus 2.2 DMX Kanäle 5-Kanal Modus Kanal Funktion PAN Horizontal drehen TILT Vertikal drehen Dimmer & Stroboskop Farben Nicht verfügbar 12-Kanal Modus Kanal Funktion... - Seite 24 3.1 Sicherung ersetzen Sie können mit einem flachen Schraubenzieher die Sicherung entfernen. Legen Sie eine neue Sicherung in den Halter ein und drehen Sie diesen Halter wieder fest. 3.2 Mehrere Movingheads anschlie ßen Um eine Licht-Show mit mehreren Moving Heads zu geben oder um eine Verbindung von mehreren Moving Heads zu machen für gleichzeitigen (Master / Slave) Betrieb müssen Sie verfügen über eine serielle Datenverbindung über einen DMX-512 Kontroller.
- Seite 25 3.6 Orientierung Das Moving Head kann überall aufgestellt werden, sofern genügend Platz vorhanden ist für eine ausreichende Belüftung. 4.0 Bedienung 4.1 Bedienfeld. Mit dem Bedienfeld auf dem Moving Head können Sie DMX Adressen zuweisen. Bitte bedenken Sie beim Einsatz eines Kontrollers, dass das Moving Head 13 Kanäle besitzt.
- Seite 26 Einstellung Pan-Normal oder Pan-umgekehrt Drücken Sie die “MODE/ESC” Taste und wählen Sie “Pan”(Normal) oder “r Pan” (Umgekehrt) ”. Drücken Sie “UP” und “DOWN” Tasten und wählen Sie aus diesen zwei Möglichkeiten. Drücken Sie die “ENTER” Taste um die Wahl zu bestätigen. Einstellung Tilt-Normal oder Tilt- umgekehrt Dücken Sie die “MODE/ESC”...
- Seite 27 Wiederherstellen Werkseinstellung: Drücken Sie die "MODE / ESC-Taste und wählen Sie" LoAD "(Load). Drücken Sie "ENTER" zur Bestätigung. Die LED-Anzeige zeigt "D001" um zu bestätigen dass eine Werkseinstellung gewählt wurde. Während der Aufwärmphase, macht das Gerät ein paar Sekunden einen automatischen SelbstTest.
-
Seite 28: Dmx-Kanäle
4.4 DMX Kanäle 5 Kanal Modus Kanal Funktion 0-255 0-255 TILT DIMMER & STROBOSKOP Nicht verfügbar 8-134 Dimmer 135-239 Stroboskop von 0Hz bis 40Hz 240-255 Offen FARBE Nicht verfügbar 8-21 Weiss 22-34 35-49 Dunkel Grün 50-63 Dunkel Blau 64-77 Hell blau 78-91 Magenta 92-105... - Seite 29 135-239 Stroboskop von 0Hz bis 40Hz 240-255 Offen 0-255 0-255 GRÜN 0-255 BLAU FARBEN Nicht verfügbar 8-21 Weiss 22-34 35-49 Grün 50-63 Dunkel Blau 64-77 Hell Blau 78-91 Magenta 92-105 Gelb 106-119 Lila 120-134 Orange 135-147 Hellgrün 148-161 Rosa 162-175 Braun 176-189 Gold...
-
Seite 30: Technische Daten
TECHNISCHE DATEN Modell MHL 108 Stromversorgung 220-240Vac 50Hz 18X 3W LED’s Abmessungen 225mm*225mm*270mm Netto Gewicht 4.2Kg Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Die Werkstoffe sind gemäß...
