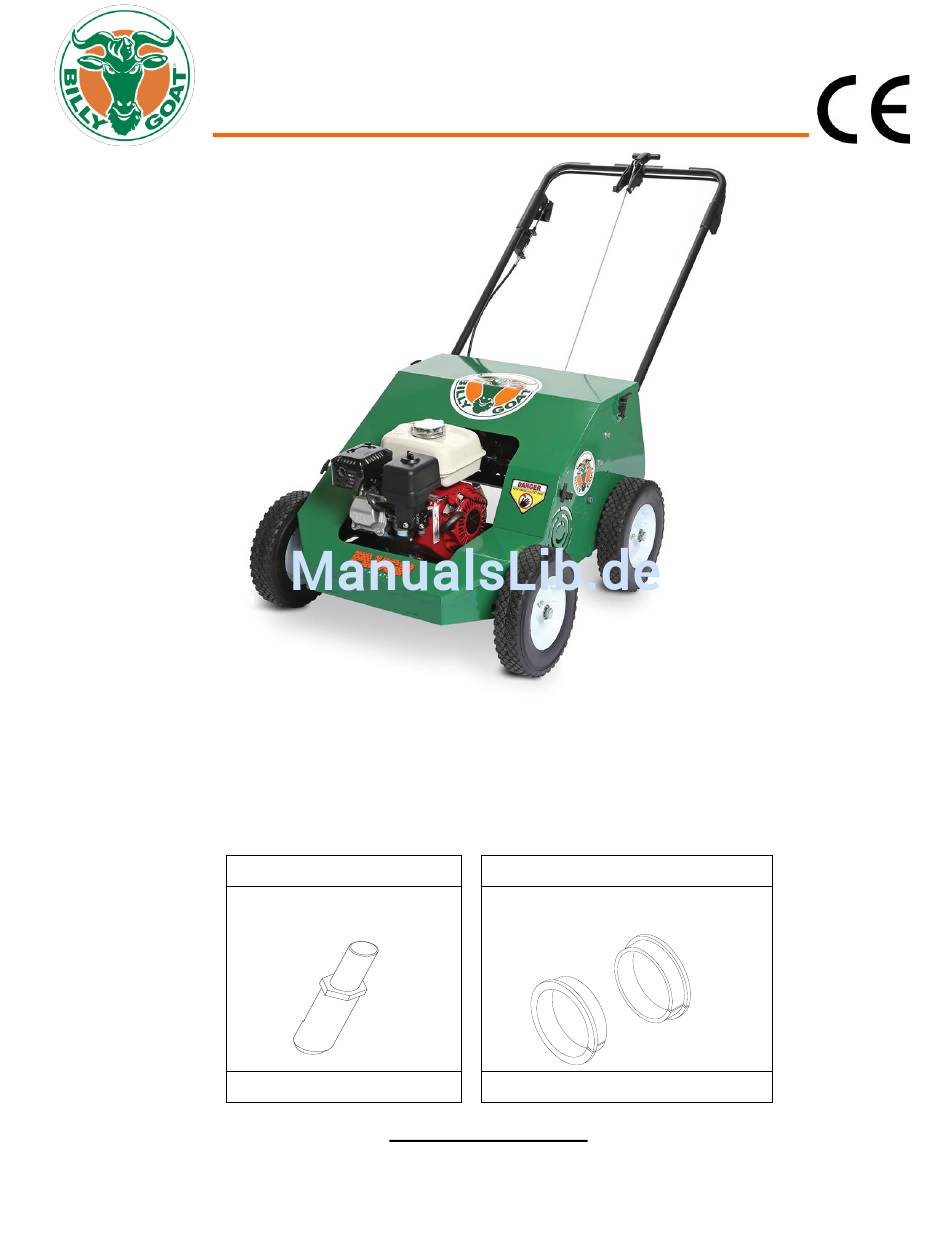

PL25H Bedienungsanleitung
Bedienungsanleitung LÜFTER
PL2500H
US-PATENT Nr. 6892821
Anfängliche Seriennr.: 102115001
Ersatzteile
ZINKEN AUSTAUSCHEN
ZINKENBUCHSE AUSTAUSCHEN
Ersatzspitze Belüftungszinken.
Ersatzbuchse Zinken
Position Nr. 381057
Position Nr. 380213
Übersetzt weisungen
Wichtig – Vor der Benutzung sorgfältig lesen und aufbewahren.
Teil Nr. 100382-DE
1
Form. Nr. F102115B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Billy Goat PL2500H
Inhaltszusammenfassung für Billy Goat PL2500H
- Seite 1 PL25H Bedienungsanleitung Bedienungsanleitung LÜFTER PL2500H US-PATENT Nr. 6892821 Anfängliche Seriennr.: 102115001 Ersatzteile ZINKEN AUSTAUSCHEN ZINKENBUCHSE AUSTAUSCHEN Ersatzspitze Belüftungszinken. Ersatzbuchse Zinken Position Nr. 381057 Position Nr. 380213 Übersetzt weisungen Wichtig – Vor der Benutzung sorgfältig lesen und aufbewahren. Teil Nr. 100382-DE...
-
Seite 2: Inhaltsverzeichnis
PL25H Bedienungsanleitung INHALT TECHNISCHE DATEN BESTIMMUNGSGEMÄSSER GEBRAUCH ANWEISUNGSSCHILDER VERPACKUNGSPRÜFLISTE & MONTAGE BETRIEB WARTUNG FEHLERSUCHE UND GARANTIE ABBILDUNGEN DER TEILE & TEILELISTE 10-11 KONFORMITÄTSERKLÄRUNG 12-14 Teil Nr. 100382-DE Form. Nr. F102115B... -
Seite 3: Technische Daten
PL25H Bedienungsanleitung TECHNISCHE DATEN PL2500H Motor: cc 163cc Motor: Honda GX160 mit Gangschaltung Motor: Kraftstoffkapazität 3.3 qt. (3.1 L) Motor: Ölkapazität 0.61 qt. (0.58 L) Gesamt Stückgewicht: 284# (128.8 Kg) 67.5” (1.7m) Länge 32.5” (.83m) Breite 41.25” (1m) Höhe Max. Betriebsneigung Schalltests in Übereinstimmung... -
Seite 4: Bestimmungsgemässer Gebrauch
PL25H Bedienungsanleitung BESTIMMUNGSGEMÄSSER GEBRAUCH LÜFTER Die Maschine wurde zur Lüftung älterer Rasenflächen und großer Wiesen entwickelt. Die Maschine darf nur für den oben genannten Zweck eingesetzt werden. BETREIBEN SIE DAS GERÄT NICHT, WENN UNGEWÖHNLICH STARKE SCHWINGUNGEN AUFTRETEN! Schalten Sie bei ungewöhnlich starken Schwingungen den Motor sofort aus und prüfen Sie, ob die Walze beschädigt oder verschlissen ist, ob das Walzenlager locker ist, ob der Motor locker ist oder ob Fremdgegenstände festgeklemmt sind. -
Seite 5: Anweisungsschilder
PL25H Bedienungsanleitung ANWEISUNGSSCHILDER ® Lüfter angebracht. Die Schilder, die unten aufgeführt werden, wurden auf Ihrem BILLY GOAT Falls irgendwelche Schilder beschädigt oder vermisst werden, ersetzen Sie diese, bevor dieses Gerät bedient wird. Die Teilenummern aus der bebilderten Teileliste werden angegeben, um Ihnen die Bestellung von Ersatzschildern zu erleichtern. Die richtige Position für jedes Schild kann den angezeigten Teilenummern entnommen werden. - Seite 6 PL25H Bedienungsanleitung VERPACKUNGSPRÜFLISTE Ihr Billy Goat wird vom Werk in einem Karton versendet. Griff und Kabel sind nicht montiert. LESEN SIE alle Sicherheitsanweisungen, bevor Sie das Gerät zusammenbauen. VORSICHT beim Herausnehmen des Gerätes aus der Kiste. VOR DEM STARTEN MOTORÖL EINFÜLLEN TEILETASCHE &...
-
Seite 7: Betrieb
PL25H Bedienungsanleitung BETRIEB MOTOR STARTEN Beachten Sie hinsichtlich Kraftstoff-/Öltyp und der erforderlichen Menge die Anleitung des Motorherstellers. Kraftstoff-/Ölstandkontrolle und das Nachfüllen von Kraftstoff/Öl nur bei waagrecht stehendem Motor durchführen! EIN-/AUSSCHALTER: Bringen Sie den Ein-/Ausschalter in die Position Ein. MOTORDREHZAHL: Der Hebel befindet sich am Griff. Erledigen Sie Ihre Arbeiten unter normalen Bedingungen mit minimaler Gaszufuhr. -
Seite 8: Wartung
PL25H Bedienungsanleitung WARTUNG HINWEIS: Positionen in ( ) können in der bebilderten Teileliste auf den Seiten 10 und 11 nachgeschlagen werden. REGELMÄSSIGE WARTUNG Die regelmäßige Wartung sollte in folgenden Zeitabständen ausgeführt werden: Wartungsvorgang Jeder Nutzung Alle 10 Std. Alle 50 Std. Alle 100 Std. - Seite 9 -Gerät aufgrund eines Material- und/oder Fertigungsfehlers ausfällt, nehmen Sie Ihre Garantie wie folgt in Anspruch: Bringen Sie das Gerät zu dem Fachhändler, bei dem Sie es gekauft haben oder zu einem offiziellen BILLY GOAT- Händler. Der Eigentümer muss den Abschnitt der Garantiekarte oder, sofern dieser Abschnitt nicht verfügbar ist, den Kaufbeleg oder die Quittung vorlegen.
- Seite 10 PL25H Bedienungsanleitung PL2500H PARTS DRAWING Teil Nr. 100382-DE Form. Nr. F102115B...
- Seite 11 PL25H Bedienungsanleitung PL2500H PARTS LIST PL2500H PL2500H ITEM # PART # DESCRIPTION ITEM # PART # DESCRIPTION 381003-01 RUBBER LATCH KIT 381694 BUSHING 1/2" UD X 5/8" OD X 1" 8171003 WASHER 5/16" FLAT 381711 800 SERIES FRAME 380200 ENGINE PULLEY 3.5 DIA...
-
Seite 12: Konformitätserklärung
PL25H Bedienungsanleitung Руccкий English Suomi Latviešu Slovenščina български език Français Nederlands Čeština Slovák Ελληνικά Norsk Svenska Dansk Hrvatski Polski Türkçe Deutsch Magyar Português Română Español Italiano Lietuvių eesti keel Δήλωση συμμόρφωσης ΕΚ Deklaracja zgodności UE EC Declaration of Conformity Декларация за съответствие с европейските EU Megfelelőségi nyilatkozat Declaração de Conformidade à... - Seite 13 2.6 kW 6.28 m/s 109 kg 103 dB(A) 102 dB(A) 82 dB(A) 3.6kW 1.9 m/s 128.8 kg PL2500H 107 dB(A) 106 dB(A) 86 dB(A) 4.1 kW 2.97 m/s 163.3 kg PL2500SPH (1) ISO 5395-1:2013 F.7 (EN 4871:1996) (2) ISO 5395-1:2013 G.8 (EN 12096:1997, D.1) Teil Nr.
- Seite 14 PL25H Bedienungsanleitung Miejsce produkcji / Osoba odpowiedzialna za Manufacturing Place / Keeper of Documentation Τόπος κατασκευής / Υπεύθυνος τήρησης αρχείων Място на производство / Архивар przechowywanie dokumentów τεκμηρίωσης Místo výroby / Držitel dokumentace Gyártás helye / A dokumentáció őrzője Local de Fabrico / Responsável pela Documentação Fremstillingssted / Indehaver af dokumentationen Mjesto proizvodnje / Čuvar dokumentacije Loc de fabricaţie / Păstrător documentaţie...
