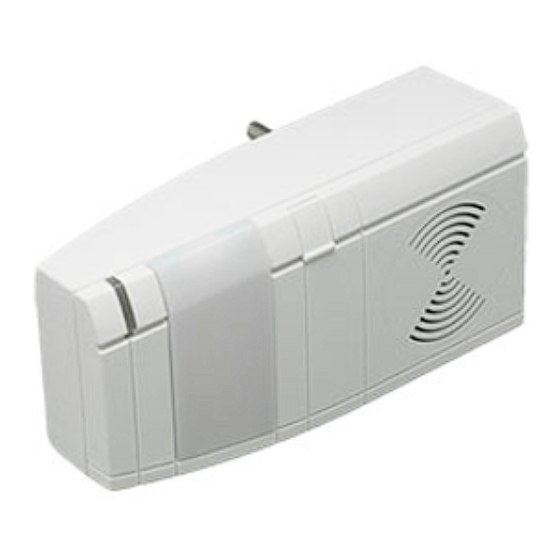

- Seite 1 Bedienungsanleitung (S. 2) Operating Manual (p. 12) Funk-Gong mit Signalleuchte: Radio chime with light flash: HM-OU-CF-PL...
- Seite 2 1. Ausgabe Deutsch 08/2009 Dokumentation © 2009 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Heraus- gebers darf dieses Handbuch auch nicht auszugsweise in irgendei- ner Form reproduziert werden oder unter Verwendung elektro- nischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
-
Seite 3: Inhaltsverzeichnis
Funktion ......... 5 Allgemeine Systeminformation zu HomeMatic... . 6 Allgemeine Hinweise zum Funkbetrieb . -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. -
Seite 5: Funktion
Funktion Der Funk-Gong mit Signalleuchte dient als Aktor der akustischen und optischen Signalisierung im HomeMatic-System. Die Signalisie- rung erfolgt aufgrund empfangener Funkbefehle. Funkbefehle können z. B. von Tastern, Fernbedienungen oder einer Zentrale ausgesandt werden. Zusätzlich ist es möglich, Aktoren über angelernte Sensoren anzusteuern. Die Sensoren senden (wie z. -
Seite 6: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbei- tet mit dem bidirektionalen BidCoS Funkprotokoll. ® Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmier- gerät und Software konfigurierbar. Welcher weitergehende Funkti-... -
Seite 7: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Zur Inbetriebnahme genügt es, das Gerät in eine Steckdose im hau- sinternen 230V Stromnetz einzustecken. Über die Kanaltaste können Sie den Aktor sofort bedienen und die Funktionalität überprüfen. Zum Bedienen wird nur der kurze Tastendruck (kürzer als 4 Sekunden) verwendet. -
Seite 8: Bedienung
Blinken der Geräte-LED signalisiert, dass der Anlern- modus aktiviert ist. • Der Anlernmodus bleibt für 10 Sekunden aktiviert. Wenn während dieser Zeit eine andere HomeMatic Komponente ein Anlernsignal ausgibt, werden die beiden Geräte aneinander angelernt. Bedienung Nach dem Anlernen steht eine einfache Bedienfunktion über angelernte HomeMatic Komponenten zur Verfügung. -
Seite 9: Zurücksetzen In Den Auslieferungszustand
Zurücksetzen in den Auslieferungszustand Das Gerät kann in den Auslieferungszustand zurückversetzt wer- den. Dabei werden alle Informationen über angelernte Komponen- ten gelöscht. Zum Zurücksetzen gehen Sie wie folgt vor: • Setzen Sie das Gerät über einen langen Tastendruck (länger als 4 Sekunden) der Kanaltaste in den Anlernmodus. -
Seite 10: Verhalten Nach Spannungswiederkehr
Verhalten nach Spannungswiederkehr Nach dem Einschalten der Betriebsspannung (Wiederkehr der Netzspannung) überprüft der Aktor seine Komponenten. Sollte da- bei ein Fehler festgestellt werden, so wird dieses durch Blinken der LED dargestellt. Dieses wiederholt sich kontinuierlich und das Gerät nimmt seine eigentliche Funktion nicht auf. Sollte der Test ohne Fehler durchlaufen, sendet der Aktor ein Funk- telegramm mit seiner Statusinformation aus. -
Seite 11: Technische Daten
Technische Daten Sende-/ Empfangsfrequenz: 868,30 MHz Typ. Funk-Freifeldreichweite: 200 m Spannungsversorgung: 230 V / 50 Hz Standby-Verbrauch: 0,9 W Lautstärke (Gong): 105 dB Schutzart: IP 20 Gehäuse: Gehäusefarbe: Reinweiß mit diffuser Blende Abmessungen (H x B x T, ohne Stecker): 125 x 63 x 40 mm Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Ge-... - Seite 12 1. Issue 1 English 08/2009 Documentation © 2009 eQ-3 AG, Germany All rights reserved. This manual may not be reproduced in any format, either in whole or in part, nor may it be duplicated or edited by electronic, mechanical or chemical means, without the written consent of the publisher.
- Seite 13 Function ........15 General system information about HomeMatic ..16 General information about radio operation.
-
Seite 14: Information About This Manual
Intended use The HomeMatic radio chime with light flash is designed to report visual/audible call/event signals sent wirelessly by a HomeMatic transmitter. It operates on the 230 V mains power supply. -
Seite 15: Function
Function The radio chime with light flash serves as an audible and visual signal actuator in the HomeMatic system. The signals output are triggered based on the wireless commands received. Wireless commands can be sent for example from buttons, remote controls or a central control unit. -
Seite 16: General System Information About Homematic
General system information about HomeMatic This device is part of the HomeMatic home control system and works with the bi-directional BidCoS wireless protocol. ® All devices are delivered in a standard configuration. The functionality of the device can also be configured with a programming device and software. -
Seite 17: Start-Up
Start-up Start-up To start up the device, simply plug it into a socket outlet in the indoor 230 V mains power supply. Press the channel button to operate the actuator and check that everything is in working order. Simply press and release the button (within 4 seconds) to control the actuator. -
Seite 18: Operation
Operation After teach-in has been performed, a simple operator function is available via the taught-in HomeMatic components. Depending on which channel (light flash/chime) a device has been taught-in, a corresponding visual and/or audible signal is output. -
Seite 19: Resetting To The Initial State
Resetting to the initial state The device can be reset to the initial state. Doing this deletes all information relating to taught-in components. To reset, proceed as follows: • Press and hold down (for more than 4 seconds) the channel but- ton to switch the device to teach-in mode. -
Seite 20: Response To Power Recovery
Response to power recovery When the operating voltage is switched on (recovery of mains vol- tage), the actuator checks its components. The LED will flash if an error is detected during this check. This is repeated continuously and the device does not perform its function. If the test is completed without errors, the actuator transmits a wireless telegram containing its status information. -
Seite 21: Technical Data
Technical data Transmit/receive frequency: 868.3 MHz Typ. open area RF range: 200 m Power supply: 230 V / 50 Hz Standby consumption: 0.9 W Volume (chime): 105 dB Degree of protection: IP 20 Housing: Housing colour: Pure white with diffuse masking frame Dimensions (H x W x D, without plug): 125 x 63 x 40 mm... - Seite 24 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
