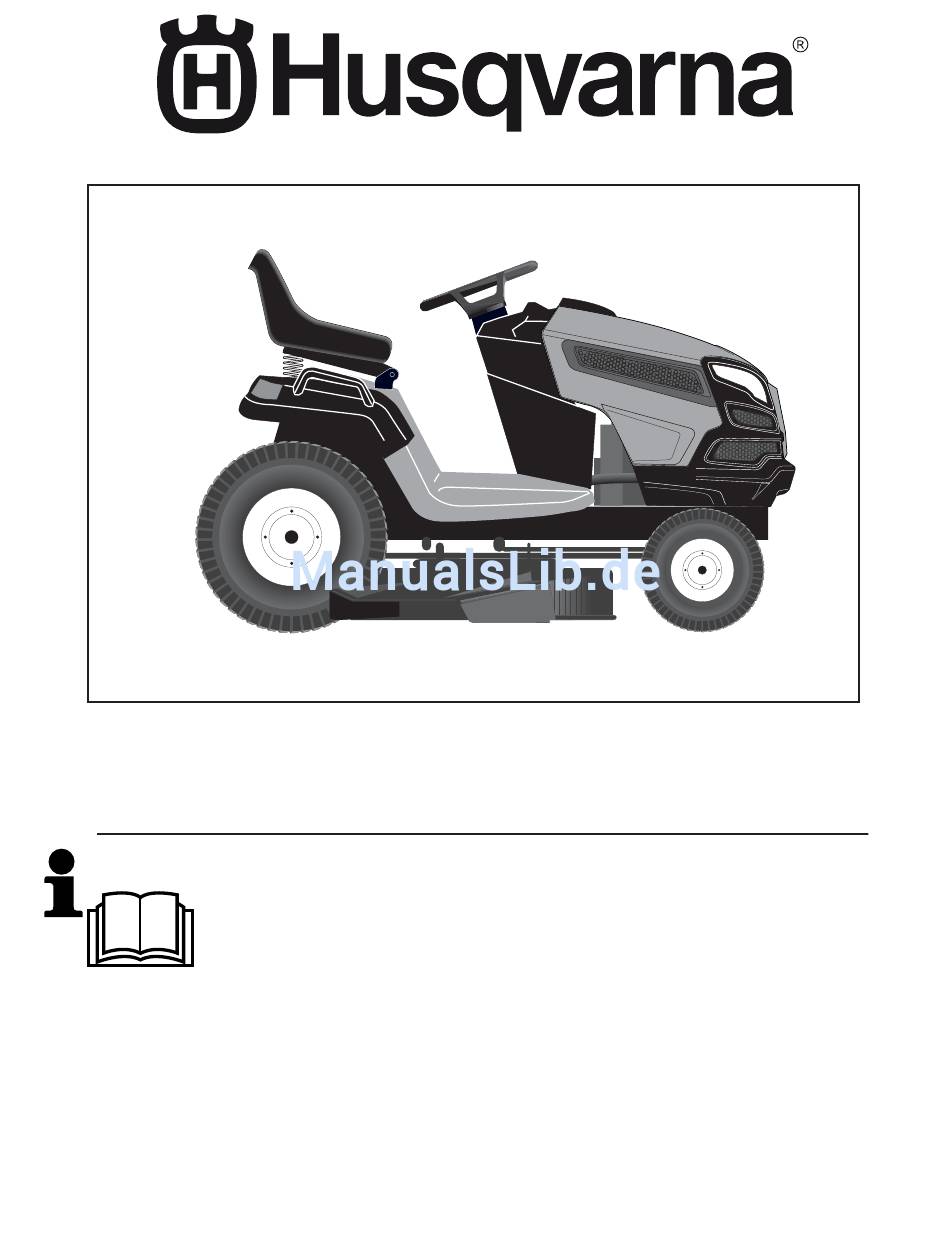

Instruction manual
Please read these instructions care-
ful ly and make sure you understand
them before using this machine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
532 43 92-75 Rev. 1
YTH183T
Manuel d'instructions
Merci de lire trés attentivement le man-
uel d'instructions. Assurez-vous d'avoir
tout compris avant d'utiliser ce tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes de
usar esta maquina.
07002
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
ma chine gebruikt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna YTH183T

Inhaltszusammenfassung für Husqvarna YTH183T

  • Seite 1 07002 YTH183T Instruction manual Manuel d’instructions Manuale di istruzioni Please read these instructions care- Merci de lire trés attentivement le man- Prima di utilizzare la macchina leggete ful ly and make sure you understand uel d'instructions. Assurez-vous d'avoir queste istruzioni con attenzione ed ac- them before using this machine.
  • Seite 2 Safety rules. Montaje. Sicherheitsvorschriften. Montaggio. Règles de sécurité. Montering. Assembly. Descripción del funcionamiento. Zusammenbau. Funzionamento. Montage. Beschrijving van functies. Functional description. Antes del arranque. Funktionsbeschreibung. Prima dell’avviamento. Description du fonctionnement. Maatregelen vóór het starten. Before starting. Conducción. Maßnahmen vor dem Anlassen. Guida.

  • Seite 3: Safety Rules

    1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. I. TRAINING III. OPERATION •...

  • Seite 4: Maintenance And Storage

    IV. MAINTENANCE AND STORAGE • Keep all nuts, bolts and screws tight to be sure the equip- ment is in safe working condition. • Never store the equipment with petrol in the tank inside a building where fumes may reach an open flame or spark.

  • Seite 5: Sicherheitsvorschriften

    1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. I. SCHULUNG • Vor dem Gebrauch immer mit einer Sichtprüfung sicherstel- len, daß...

  • Seite 6: Wartung Und Lagerung

    • Alle Anbaugeräte-Antriebe ausschalten, den Motor abstel- len und das (die) Zündkerzenkabel abziehen bzw. den Zündschlüssel abziehen: vor dem Entfernen von Verstopfungen aus dem Mäh- werk oder dem Auswurf; vor dem Prüfen, Reinigen oder Reparieren des Ra- senmähers; nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;...

  • Seite 7: Règles De Sécurité

    1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.L ’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.

  • Seite 8: Entretien Et Entreposage

    • Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. avant de contrôler, nettoyer ou travailler sur le carter de coupe, avant de retirer un objet coincé...

  • Seite 9: Reglas De Seguridad

    1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.

  • Seite 10: Mantenimiento Y Almacenamiento

    • Desenganche la transmisión a los accesorios, pare el mo- tor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición antes de limpiar bloqueos o desatrancar del conducto; antes de inspeccionar, limpiar o trabajar sobre la segadora;...

  • Seite 11: Norme Antinfortunistiche

    1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. I.
  • Seite 12 prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo; prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia; dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l’equipaggiamento;...
  • Seite 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. TRAINING III. BEDIENING • Lees de instructies aandachtig. Zorg dat u vertrouwd bent •...

  • Seite 14: Onderhoud En Opslag

    YTH183T • Schakel de aandrijving naar de hulpstukken uit tijdens transport of als ze niet worden gebruikt. • Stop de motor en schakel de aandrijving naar het hulpstuk 13.41/10.00 uit, voordat u tankt; voordat u de opvangzak verwijdert; voordat u de hoogte verstelt tenzij de hoogte vanuit de bestuurdersplaats kan worden ingesteld.
  • Seite 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Seite 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Seite 17 01738 GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE AUGEN UNVER- AUGEN SCHÜTZEN ZÜGLICH MIT WAS- • FUNKEN KANN ERBLINDUNG EXPLOSIVE GASE SER AUSSPÜLEN. ODER SCHWERE • FEUER KÖNNEN ERBLINDUNG SOFORT ÄRZTLICHE VERÄTZUNGEN VERUR- UND KÖRPERVERLET- • RAUCHEN HILFE AUFSUCHEN. SACHEN. ZUNGEN VERURSAC- HEN. GEVAAR GEEN ZWAVELZUUR...
  • Seite 18 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. REMARQUE: Si la batterie est mise en service au-delà de l'année et du mois indiqués sur l'étiquette, recharger la bat- terie, pendant une heure au moins, à 6-10 A. ATTENTION: Avant de mettre en place la batterie, prendre la précaution de retirer gourmette, montre-bracelet, anneau, etc.
  • Seite 19 ADJUST SEAT Lift up adjustment lever (A) and slide seat until a comfortable position is reached which allows you to press clutch/brake pedal all the way down. Release lever to lock seat in position. EINSTELLEN DES SITZES Heben Sie den Stellhebel (A) an und verschieben Sie den Sitz, bis eine bequeme Position erreicht ist, in der Sie Kup- plungs- und Bremspedal ganz niederdrücken können.

  • Seite 20: Beschrijving Van Functies

    3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light switch 1. Lichtschalter (sofern vorhanden) 2. Throttle control 2. Gashebel 3. Brake and clutch pedal 3.
  • Seite 21 Emplacement des commandes Comandi 1. Interrupteur des phares (si équipé) 1. Interruttore luci (se installato) 2. Commande de gaz 2. Acceleratore 3. Pédale de frein et d'embrayage 3. Pedale freno/frizione 4. Pédale de marche avant/marche arrière 4. Pedale Marcia avanti/indietro. 5.
  • Seite 22 1. Light switch 1. Lichtschalter 1. Interrupteur des phares 1. Interruptor de alumbrado 1. Interruttore luci 1. Schakelaar verlichting 2. Throttle control The throttle control regulates the engine revs and thus the rotation speed of the blades. = Full speed = Idling speed 2.
  • Seite 23 3. Brake Pedal Used for braking the tractor and starting the engine. 3. Bremspedal Wird zum Bremsen des Traktors und zum Starten des Motors benutzt. 3. Pédale de frein Permet de freiner le tracteur et de démarrer le moteur. 3. Pedal del freno Se usa para frenar el tractor y arrancar el motor.
  • Seite 24 5. Attachment clutch switch 5. Ein und Ausschalten des Mähaggregats 5. Commande d'embrayage et de débrayage du carter de coupe 5. Acoplamiento y desacoplamiento de la unidad de corte 5. Leva inserimento tagliaerba 5. Aan en uitschakeling van de maaikast 6.
  • Seite 25 ROS ON ROS ON START 7. Ignition Lock 7. Cerradura de encendido There are four different positions for the ignition key: Hay cuatro tipos de posiciones diferentes para la llave de contacto: All electric current bro ken. Corriente eléctrica cortada ROS ON Reverse Operation System (ROS) connected ROS ON...
  • Seite 26 8. Parking brake 8. Freno de estacionamiento Connect the parking brake in the following way: Aplique el freno de estacionamiento de la manera si- 1. Press down the brake pedal to bottom position. guiente: 2. Move the parking brake lever upwards and hold in this 1.
  • Seite 27 9. Blocage et déblocage de la roue libre Pour remorquer ou déplacer le tracteur sans l'aide du moteur, la commande de roue libre, qui se trouvesur le tablier arrière du châssis du tracteur, doit être tirée vers l'extérieur et bloquée dans cette position.
  • Seite 28 12. Palanca de mando crucero La característica de mando crucero se puede usar solo para ir hacia adelante. CARACTERÍSTICAS DEL SISTEMA El mando crucero tiene que usarse solo mientras se corta o transporta en un superficies relativamente lisa y recta. Otras condiciones como podar a velocidad reducida puede causar el desembrague del mando crucero.
  • Seite 29 14. Service Reminder/Hourmeter Indicates when service is required for the engine and mower. 14. Service Reminder/Studenzähler Zeigt an, wann der Motor und der Rasenmäher gewartet werden müssen. 14. Rappel Entetien/Compteur Horaire Indique à quel moment exécuter les opérations d’entretien du 03013 moteur et de la tondeuse.
  • Seite 30 4. Before starting. 4. Maßnah men vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Reposición de combustible Filling up El motor ha de funcionar con gasolina pura (sin mezcia de The en gine should be run of pure (not oil mixed) un lead ed aceite), sin plomo.
  • Seite 31 Oil level Nivel de aceite The combined oil refilling cap and the oil stick is ac ces si ble La tapa combinada para el llenado de aceite y para la varilla when the bonnet is lifted for wards. The oil level in the engine de nivel queda accesible después de haber levantado hacia should be checked before each run.
  • Seite 32 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Starting of motor Sit on seat in operating position, depress brake pedal and set parking brake. Make sure that the cutting unit is in the transport position (top position) and that the attachment clutch control for connection/disconnection of the cutting unit is in the disconnection position.
  • Seite 33 Bei warmem Motor: Gashebel in die Vollgasstellung " " schieben. Si le moteur est chaud: pousser la commande des gaz à mi-distance de sa position d'accélération maximale" ". Moter caliente: Empuje el acelerador hasta la mitad de su recorrido hacia la posición de plenos gases " ".
  • Seite 34 PURGE TRANSMISSION PURGE DE LA TRANSMISSION To ensure proper operation and performance, it is rec om- Pour assurer un fonctionnement et un rendement corrects, mend ed that the transmission be purged before op er at ing il est recommandé de purger la transmission avant d'utiliser tractor for the first time.

  • Seite 35: Transmissie Ontluchten

    • Avviare il motore e mettere la leva dell’acceleratore sulla PURGAR LA TRANSMISIÓN posizione di lento (slow). Para asegurar la operación y ejecución adecuada, es reco- • Fare andare avanti il trattore di circa 1,50 metro, quindi mendado que la transmisión sea purgada antes de operar el farlo indietreggiare, in retromarcia, della stessa distanza.
  • Seite 36 NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta immediately breaks the current to the en gine if the driver la corriente al motor si el con duc tor sale del asiento con leaves the seat with en gine run ning and with the con nec tion/ el motor en marcha y con la palanca de acoplamiento/ dis con nec tion control in position “connection”.
  • Seite 37 Pour avancer et pour reculer Per avanzare e retrocedere La direction et la vitesse du déplacement sont contrôlées par La direzione e la velocità di movimento sono controllate les pédales de marche avant et de marche arrière. azionando i pedali di avanzamento e di retromarcia. •...
  • Seite 38 Engine "ON" (Normal Operating) ROS "ON" ROS "AN" Motor "AN" (Normalbetrieb) ROS "ON" Moteur "ON" (Fonctionnement normal) ROS "ON" Motor "ON" (Funcionamiento Normal) ROS "ON" Motore "ON" (Funzionamento normale) ROS "ON" Motor "ON" (normaal functioneren) Reverse Operation System (ROS) Sécurité Marche Arrière (ROS) Your tractor is equipped with a Reverse Operation System Votre tracteur est équipé...
  • Seite 39 Cutting tips Sistema per operazioni in retromarcia (ROS) • Clear the lawn from stones and other objects which can Il Vostro trattore possiede un Sistema per operazioni in re- be thrown away by the blades. tromarcia (ROS). Qualsiasi tentativo da parte dell’operatore di guidare nella direzione opposta con la frizione abbassata •...

  • Seite 40: Conseils Pour La Tonte

    Conseils pour la tonte Consigli per il taglio dell’erba • Pulire il prato da pietre e altri corpi estranei. • Retirer de la pelouse, les pierres et autres objets qui pourraient être propulsés par les lames et devenir ainsi • Individuare ostacoli fissi.
  • Seite 41 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 15°. Les risques de renversement étant alors très importants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...
  • Seite 42 Switching off the engine Move the attachment clutch control to disengaged position. Move the throttle control between half and full speed (fast) position. Lift up the cutting unit and turn the ignition key to “STOP” position. Abschalten des Motors Stellen Sie die Steuerung der Anhängerkupplung auf aus- gekuppelt.
  • Seite 43 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the fol low ing shall Antes de proceder a efectuar el servicio en el motor o en be carried out: el equipo de corte, hay que hacer lo siguiente: •...
  • Seite 44 Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...

  • Seite 45: Maintenance

    Reinigung Verwenden Sie für die Reinigung keine Hochdruckreinigungs- geräte. Das Wasser könnte in den Motor oder das Getriebe eindringen und die Lebensdauer der Maschine verkürzen. Reinigen Der Lenkungsplatte: • Entfernen Sie Verunreinigungen von der Lenkungsplatte. Verunreinigungen können die Kupplungs-/Bremspedal- welle in ihrer Beweglichkeit behindern, so dass der Riemen durchrutscht und die Antriebskraft verloren geht.

  • Seite 46: Mantenimiento

    • Tenere il trattore pulito per evitare surriscaldamento del motore e danni conseguenti. • Controllare il funzionamento del freno. Pulizia Per le operazioni di pulizia, non utilizzare acqua ad alta pres- sione. L ’acqua può infiltrarsi nel motore e nel sistema di trasmis- sione, riducendo quindi così...

  • Seite 47: Ölwechsel Durchführen

    ÖLWECHSEL DURCHFÜHREN Entfernen der linken unteren Abdeckung des Armaturen- bretts • Den Deckel anheben. VORSICHT: Die untere Abdeckung des Armaturenbretts (1) vorsichtig abnehmen, die Laschen der Abdeckung (2) sind zerbrechlich. • Die Abdeckung (1) nach oben ziehen, bis die Kegelschlitze im unteren Armaturenbrett die Laschen der Abdeckung (2) freigeben, und entfernen.

  • Seite 48: Olie Vervangen

    PER CAMBIARE L ’OLIO Rimozione copertura cruscotto inferiore sinistro • Sollevare il cofano. ATTENZIONE: Prestare attenzione nel togliere la copertura crus- cotto inferiore (1) per non rompere le alette della copertura (2). • Togliere la copertura cruscotto inferiore (1) facendola scor- rere verso l’alto fino a sganciare le alette della copertura (2) dalle apposite guide (3).
  • Seite 49 SERVICE RECORD Fill in dates as you complete regular service Every 8 Every Every . Every . Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil filter) ........... • Change engine oil (with oil filter) ................•...
  • Seite 50 SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les Toutes Toutes Toutes Toutes les Toutes les besoins les 8 H les 25 H les 50 H 100 H 200 H Vidange de l'huile moteur • (sans filtre à huile ..................
  • Seite 51 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio Necessità Ogni Ogni Ogni . Ogni Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio (Senza filtro dell’olio)..........• Cambio dell'olio (Con filtro dell’olio) ................ •...
  • Seite 52 Operator Presence System and Reverse Opera- tion System (ROS) Be sure operator presence and reverse operation sys tems are work ing properly. If your tractor does not function as described, repair the problem immediately. • The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.
  • Seite 53 Sistema de Presencia Operador y Sistema de Funcionamiento Atrás (ROS) Asegurarse de que los sistemas de presencia operador y funcionamiento atrás funcionen adecuadamente. Si tu trac- tor no funciona como descrito, hay que reparar el problema inmediatamente. • El motor no tiene que arrancar hasta que le pedal del freno no esté...
  • Seite 54 Messerbalken Für beste Mähergebnisse müssen die Messerbalken immer opti mal geschliffen sein. Wechseln Sie verbogene oder beschädigte Messerbalken sofort aus. Sie werden mit einer Feile oder einer Schleifscheibe geschärft. HINWEIS: Um eine Unwucht zu vermeiden, müssen beide Seiten der Messerbalken gleichmäßig geschärft und auf Unwucht geprüft werden.
  • Seite 55 Lame Per avere il migliore risultato di taglio, è necessario che le lame siano ben affilate. Sostituirle se usurate o danneggiate. A tale scopo utilizzare una lima o una mola. NOTA: E’ importante affilare le due estre mi tà della lama in modo uniforme per non creare disequilibri.
  • Seite 56 To Remove Mower Entfernen Des Mähers • Place attachment clutch in “DISENGAGED” position. • Die Gerätekupplung auf “DISENGAGED” (LÖSEN) stellen. • Lower attachment lift lever to its lowest position. • Drücken Sie den Hebel der Gerätehubvorrichtung ganz nach unten. CAUTION: Belt tension rod is spring loaded. Have a tight grip on rod and release slowly.
  • Seite 57 De Maaiunit Verwijderen Pour Démonter La Faucheuse • Zet de koppeling van het hulpstuk in de “ONTKOPPELDE” • Placez l’embrayage de l’accessoire en position “DÉ- positie. GAGÉ”. • Zet de hendel van de hefinrichting in de laagste positie. • Faites descendre le levier de levage de l’accessoire dans sa position la plus basse.

  • Seite 58: Austauschen Des Antriebsriemens Des Mähers

    To Replace Mower Drive Belt Austauschen des Antriebsriemens des Mähers MOWER DRIVE BELT REMOVAL ENTFERNEN DES ANTRIEBSRIEMENS DES MÄHERS 1. Park tractor on a level surface. En gage parking brake. 1. Parken Sie den Traktor auf einer ebenen Fläche. Legen Sie die Handbremse ein.
  • Seite 59 Sostituzione della cinghia di trasmissione del Pour remplacer la courroie de transmission rasaerba DÉMONTAGE DE LA COURROIE DE TRANSMISSION RIMOZIONE DELLA CINGHIA DI TRASMISSIONE DEL DE LA TONDEUSE RASAERBA 1. Garez le tracteur bien à plat. Engagez le frein de sta- tionnement.
  • Seite 60 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 To Level Mower FRONT-TO-BACK ADJUSTMENT Make sure tires are properly inflated to the PSI shown on IMPORTANT: Deck must be level side-to-side. tires. If tires are over or under inflated, it may affect the ap- To obtain the best cutting re sults, the mower blades should pearance of your lawn and lead you to think the mower is be adjusted so the front tip is 1/8"...

  • Seite 61: Ausnivellieren Des Mähers

    Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Ausnivellieren des Mähers JUSTIERUNG IN LÄNGSRICHTUNG Vergewissern Sie sich, dass die Reifen auf den Druck aufge- WICHTIG: Der Mäher muss von Seite zu Seite waagrecht blasen sind, der auf den Reifen angegeben ist. Sind die Reifen stehen.
  • Seite 62 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Pour mettre la tondeuse à niveau RÉGLAGE D’AVANT EN ARRIÈRE IMPORTANT: Le pont doit être mis à niveau bilatéralment. Vérifiez si les pneus sont correctement gonflés à la pression indiquée sur les pneus.
  • Seite 63 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Nivelar el cortacésped AJUSTE DE LA PARTE DELANTERA A LA TRASERA Cerciorarse de que los neumáticos estén adecuadamente IMPORTANTE: la cubierta ha de ser nivelada de un lado al otro.
  • Seite 64 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 Livellamento del rasaerba REGOLAZIONE DAVANTI-DIETRO Verificare che i pneumatici siano adeguatamente gonfati IMPORTANTE: La copertura deve essere regolata lato-lato. in base ai psi riportati sugli stessi. Se i pneumatici sono Per ottenere risultati di rasature ottimali, regolare le lame del eccessivamente o non sufficientemente gonfiati, il prato rasaerba in modo tale che, quando il rasaerba si trova nella...
  • Seite 65 Fig. 3 Fig. 1 02548 Fig. 4 02948 Fig. 2 02966 02950 De maaiunit nivelleren AFSTELLING BOOR-EN ACHTERZIJDE Zorg ervoor dat de banden tot de PSI-waarde die op de banden BELANGRIJK: Het oppervlak van de maaier moet overal zelf staat aangegeven zijn opgepompt. Als de banden te hard dezelfde hoogte hebben.

  • Seite 66: Überprüfen Der Bremse

    To Check Brake Controlar El Freno Si el tractor requiere más de cinco (5) pies para pararse a la If tractor requires more than five (5) feet to stop at highest velocidad más alta en la marcha más alta en una superficie speed in high est gear on a level, dry concrete or paved sur- nivelada seca en hormigón o adoquinada, hay que reparar face, then brake must be serviced.

  • Seite 67: Austauschen Des Motorantriebsriemens

    4. Install belt on centerspan idler (E). 5. Install belt through stationary idler (C) and clutch ing idler (D). 6. Reinstall anti-rotation link (B) on right side of tractor. Tighten securely. 7. Reconnect clutch harness (A). 8. Make sure belt is in all pulley grooves and in side all belt guides and keep ers.
  • Seite 68 3. Tirez la courroie vers l’arrière du tracteur. Faites passer prudemment la courroie autour du ventilateur de refroid- issement de la transmission et autour de la poulie de puissance (F). Vérifiez si la courroie se trouve dans le passant de la courroie. 4.
  • Seite 69 3. Tirare la cinghia verso la parte posteriore del trattore. Posizionare con cautela la cinghia attorno alla ventola di raffreddamento della trasmissione e sulla puleggia di ingresso (F). Verificare che la cinghia si trovi all’interno del relativo fermo. 4. Installare la cinghia sul pignone folle della sezione centrale (E). 5.
  • Seite 70 ENFRIAMIENTO DEL TRANSEJE TRANSAXLE COOLING Las aletas de enfriamiento y el ventilador de la trans mi sión The fan and cooling fins of transmission should be kept clean tienen que mantenerse limpios para asegurar el enfriamiento to assure proper cooling. adecuado.
  • Seite 71 RECORDATORIO MANTENIMIENTO/CUENTA- SERVICE REMINDER/HOUR METER HORAS Service reminder shows the total number of hours the engine has run and flashes to indicate that the engine or mower needs El recordatorio del mantenimiento muestra el número total de servicing. When service is required, the service reminder will horas de funcionamiento del motor y parpadea para indicar flash for two hours.

  • Seite 72: Waschanlagen-Öffnung Der Abdeckung

    WASCHANLAGEN-ÖFFNUNG DER ABDECKUNG Ihre Traktorabdeckung ist außen mit einer Waschanlagen-Öffnung ausgestattet, die Teil der Waschanlage für die Abdeckung ist. Sie sollte nach jedem Gebrauch eingesetzt werden. • Fahren Sie den Traktor auf eine ebene, saubere Stelle Ihres Rasens, möglichst nah an einen Wasserhahn, an den Sie Ihren Gartenschlauch anschließen können.
  • Seite 73 BOCA DE LAVADO DE LA PLATAFORMA La plataforma del tractor cuenta con una boca de lavado en la superficie como parte del sistema de limpieza. Se debe utilizar tras cada uso. • Desplace el tractor a un punto nivelado y despejado del prado, cerca de un grifo al que pueda conectar la manguera.

  • Seite 74: Dekreinigingspoort

    DEKREINIGINGSPOORT Het maaidek van uw trekker is aan de bovenkant uitgerust met een reinigingspoort als onderdeel van het dekreinigingssysteem. Dit systeem dient na elk gebruik van de maaier te worden gebruikt. • Rijd de trekker naar een vlakke, open plek op uw gazon, dicht genoeg bij een waterkraan om met de tuinslang te bereiken.
  • Seite 75 7. Troubleshooting. 7. Störungssuche. Engine will not start Motor springt nicht an 1. No fuel in fuel tank. 1. Kraftstoff fehlt im Kraftstofftank. 2. Plug defective. 2. Defekte Zündkerze. 3. Plug connection defective. 3. Defekter Zündkerzenanschluß. 4. Dirt in carburetor or fuel pipe. 4.
  • Seite 76 7. Recherche des pannes. 7. Búsqueda de averías. Le moteur ne démarre pas El motor no arranca 1. Manque de carburant dans le réservoir. 1. No hay combustible en el depósito. 2. Bougie d'allumage défectueuse. 2. La bujía es errónea. 3.
  • Seite 77 7. Ricerca guasti. 7. Het localiseren van fouten. Il motore non parte De motor start niet 1. Manca il carburante. 1. Er is geen benzine in de tank. 2. Difetto di candela. 2. De bougie is defect. 3. Collegamento della candela difettoso. 3.

  • Seite 78: Entretien Et Réparations

    8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación. Suivre la procédure suivante une fois la saison terminée: The following steps should be taken when mowing sea- son is over: • En fin de saison, suivre la procédure suivante pour le remisage.
  • Seite 79 8. Rismessaggio. 8. Stallen. Al termine della stagione effettuare i seguenti inter- Aan het einde van elk maaisezoen moeten de vol gen de venti: maatregelen worden genomen: • Pulire tutto il tagliaerba e particolarmente sotto il co per chio • Maak de hele machine schoon, in het bijzonder de bin- della falciatrice.
  • Seite 80 08.11.11 BD Printed in the U.S.A.
