ANSCHLUSSOPTIONEN

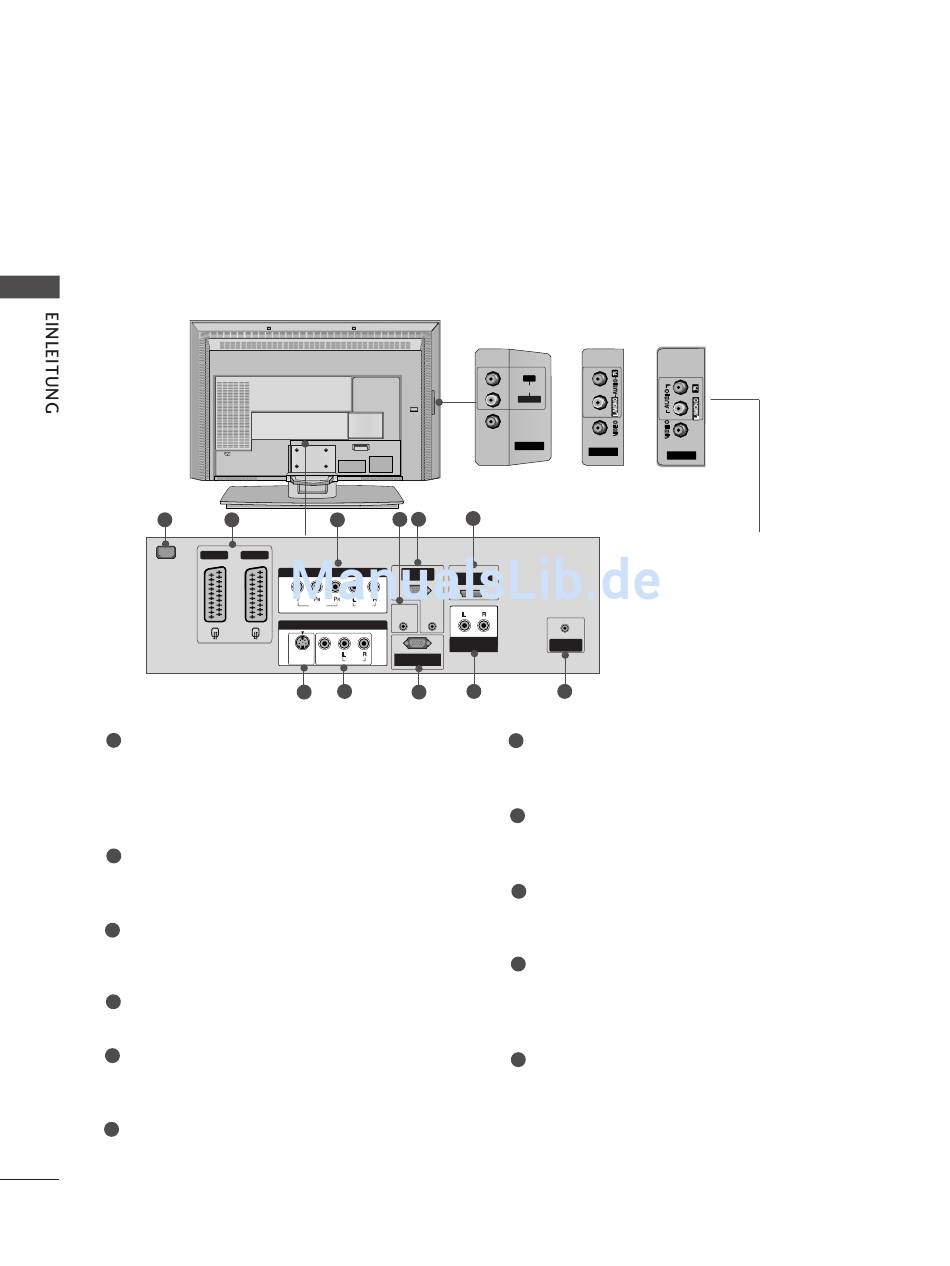

Hier ist die Rückseite der TV-Modelle 32LC2R * , 32LC25R * , 32LC3R * , 32LX2R * , 32LE2R * , 37LE2R * , 42LE2R *
abgebildet.
Anschlüsse an der Rückseite
1
AV 1
AC IN
Anschlussbuchse für Stromkabel
1
Dieses Fernsehgerät ist auf den Betrieb mit
Wechselstrom ausgelegt. Die Spannung finden Sie
auf der Seite „Spezifikationen". Versuchen Sie
niemals, das Gerät mit Gleichstrom zu betreiben.
2
Euro-Scart-Anschluss (AV1/AV2)
Für den Anschluss von Scart-Eingangs- und
Ausgangssignalen von externen Geräten
Komponent-Eingang
3
Für den Anschluss eines Komponent-Video oder
Audio-Geräts
Anschluss für Fernbedienung
4
Für den Anschluss der Kabelfernbedienung.
RGB/Audio-Eingang
5
Für den Anschluss eines Monitor-Ausgangssignals
eines PCs an den entsprechenden Eingang.
HDMI-Eingang
6
Für den Anschluss eines HDMI-Signals an den
HDMI-Eingang über ein HDMI-Kabel.
10
AC IN
2 3 4
AV 2
COMPONENT IN COMPONENT IN
VIDEO VIDEO
AUDIO UDIO
REMOTE
CONTROL IN
AV IN 3
( )
MONO
S-VIDEO S-VIDEO
VIDEO VIDEO AUDIO UDIO
(CONTROL & SERVICE)
8
7
32LC2R *
32LC25R *
32LX2R *
32LC3R *
32LE2R *
R
AUDIO AUDIO
L/MONO
VIDEO VIDEO
AV IN 4
6
5
RGB IN
(PC/DTV)
HDM IN
AUDIO IN
(RGB)
VARIABLE
ANTENNA
AUDIO OUT IN
RS-232C IN RS-232C IN
9 10 1 1
S-Video-Eingang
7
Für den Anschluss eines S-Video-Ausgangssignals
von einem S-VIDEO-Gerät
Audio/Video-Eingang
8
Für den Anschluss von Audio- oder Video-
Ausgangssignalen von externen Geräten
RS-232C-Eingang
9
Für den Anschluss des seriellen Ports der
Steuergeräte an die RS-232C-Buchse.
Variabel einsetzbarer Audioausgang
10
Für den Anschluss eines externen Verstärkers oder
eines zusätzlichen Subwoofers an Ihr Surround-
Sound-System.
Antenneneingang
1 1
Für den Anschluss von Antennensignalen.
37LE2R *
42LE2R *
AV IN 4
AV IN 4
AUDIO-Eingang
Es sind Anschlüsse für Stereosignale von
einem externen Gerät vorhanden.
VIDEO-Eingang
Für den Anschluss eines Videosignals von
einem Videorekorder.
(STEUERUNG&WARTUNG)
