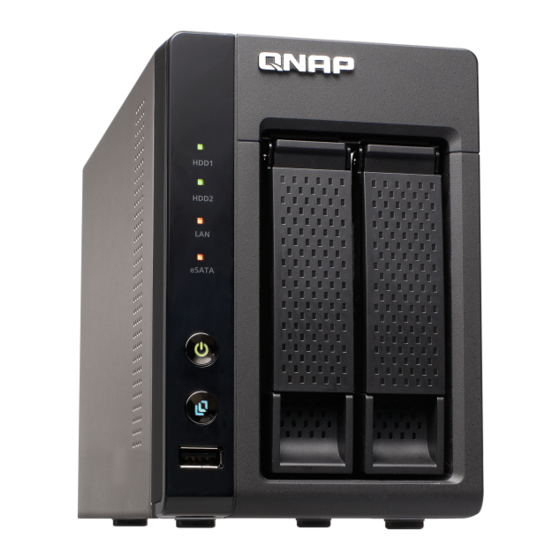

QNAP TS-112 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. QNAP Anleitungen
  4. Netzwerkhardware
  5. TS-112
  6. Bedienungsanleitung

QNAP TS-112 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

QNAP Turbo-NAS
Hardware-Bedienungsanleitung
© 2013. QNAP Systems, Inc. All Rights Reserved.
2013/8/27

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für QNAP TS-112

Inhaltszusammenfassung für QNAP TS-112

  • Seite 1 QNAP Turbo-NAS Hardware-Bedienungsanleitung © 2013. QNAP Systems, Inc. All Rights Reserved. 2013/8/27...
  • Seite 2 Sie sich strikt an die Anweisungen. Diese Bedienungsanleitung bezieht sich auf die folgenden Turbo-NAS-Modelle: TS-112, TS-212, TS-412, TS-412U, TS-119P II, TS-219P II, TS-419P II, TS-419U II, TS-120, TS-220, TS-420, TS-420U, TS-121, TS-221, TS-421, TS-421U, TS-470, TS-470 Pro, TS-670, TS-670 Pro, TS-870, TS-870 Pro, TS-879 Pro, TS-1079 Pro, TS-879U-RP,...

  • Seite 3: Haftungsausschluss

    Haftungsausschluss Die Haftung von QNAP Systems, Inc. (QNAP) ü bersteigt bei direkten, mittelbaren, konkreten, beiläufig entstandenen oder Folgeschäden unter keinen Umständen den fü r das Produkt bezahlten Preis. QNAP ü bernimmt keine ausdrü ckliche, implizite oder gesetzlich angeordnete Garantie und gibt keine entsprechenden Erklärungen im Hinblick auf seine Produkte, die Dokumentation, sämtliche Software und den Paketinhalt ab und garantiert...
  • Seite 4 Gesetzliche Bestimmungen FCC-Hinweis QNAP NAS geht mit unterschiedlichen FCC-Ü bereinstimmungsklassen konform. Details hierzu finden Sie im Anhang. Sobald die Geräteklasse ermittelt ist, beziehen Sie sich auf die jeweilige Erklärung. ============================================================================= Hinweis fü r FCC-Klasse A Dieses Gerät stimmt mit Abschnitt 15 der FCC-Vorschriften ü berein. Seine Inbetriebnahme ist vorbehaltlich der folgenden zwei Bedingungen: 1.
  • Seite 5 Modifizierungen: An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die Erlaubnis aufheben, die dem Benutzer von der FCC zur Inbetriebnahme dieses Geräts gewährt wird. CE-HINWEIS QNAP NAS geht mit unterschiedlichen CE-Ü bereinstimmungsklassen konform. Details hierzu finden Sie im Anhang.
  • Seite 6 Symbole in diesem Dokument Dieses Symbol zeigt an, dass die Anweisungen strikt befolgt werden mü ssen. Nichtbeachtung oder Fehler bei der Befolgung Warnung können (lebensbedrohliche) Verletzungen verursachen. Dieses Symbol zeigt an, dass eine Handlung oder ein Fehler bei der Befolgung der Anweisungen zu einer Festplattenlöschung bzw. zu Vorsicht Daten-, Festplatten- sowie Produktschäden fü...

  • Seite 7: Inhaltsverzeichnis

    VERHALTEN VON EIN-/AUSTASTE UND RESET-TASTE ......23 KAPITEL 3. USB-KOPIE AUF EINEN TASTENDRUCK............25 KAPITEL 4. LED- UND ALARMSUMMER-SPEZIFIKATIONEN ........26 KAPITEL 5. SPEICHER AN QNAP TURBO-NAS AUFRÜ STEN (RAM-MODULINSTALLATION) ....................... 29 59 P II-S (4/5/6 E ), TS- 69-S (2/4/5/6/8 E ) .......

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Ihr NAS arbeitet bei Temperaturen von 0 bis 40ºC und bei einer relativen Luftfeuchtigkeit von 0 bis 95%. Sorgen Sie dafü r, dass der Einsatzort gut belü ftet ist. Netzkabel und an den NAS angeschlossene Geräte mü ssen an eine geeignete Stromversorgung (90 bis 264V, 100W) angeschlossen werden.
  • Seite 9 Warnung: Bei fehlerhaftem Ersetzen der Batterie besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen oder gleichwertigen Batterietyp. Entsorgen Sie verbrauchte Batterien entsprechend der Anweisungen des Herstellers. Berü hren Sie keinesfalls den Lü fter im Inneren des Systems; andernfalls kann dies ernsthafte Verletzungen verursachen.

  • Seite 10: Kapitel 1. Cpu- Und Speicherspezifikationen

    CPU- und Speicherspezifikationen Achtung: Ä nderungen an Hardware, Software oder Firmware Ihrer QNAP-Produkte lassen Ihre Garantie erlischen. QNAP haftet nicht fü r jeglichen Datenverlust oder daraus resultierende Schäden, die durch Modden von QNAP-Produkten aufgetreten sind. Sie selbst tragen das Risiko an allen Arten von möglichen Datenverlusten oder Systeminstabilitäten, die durch das Auswechseln von Hardwarekomponenten, Ä...
  • Seite 11 TS-419P II, System TS-119P II TS-219P II TS-419U II Marvell 2,0 GHz Marvell 2,0 GHz Marvell 2,0 GHz Speicher 512MB DDR3 512MB DDR3 512MB DDR3 Flash 16MB 16MB 16MB Austauschbare CPU Nein Nein Nein Austauschbarer Nein Nein Nein Speicher Anzahl an SODIMM-Steckplä...
  • Seite 12 System TS-120 TS-220 TS-420 Marvell 1.6GHz Marvell 1.6GHz Marvell 1.6GHz Speicher 512MB DDR3 512MB DDR3 512MB DDR3 Flash 16MB 16MB 16MB Austauschbare CPU Nein Nein Nein Austauschbarer Nein Nein Nein Speicher Anzahl an SODIMM-Steckplä tzen Anzahl an Festplattensteckplä tzen...
  • Seite 13 System TS-121 TS-221 TS-421 Marvell 2.0GHz Marvell 2.0GHz Marvell 2.0GHz Speicher 1GB DDR3 1GB DDR3 1GB DDR3 Flash 16MB 16MB 16MB Austauschbare CPU Nein Nein Nein Austauschbarer Nein Nein Nein Speicher Anzahl an SODIMM-Steckplä tzen Anzahl an Festplattensteckplä tzen...
  • Seite 14 System TS-420U TS-421U Marvell 1.6 GHz Marvell 2.0 GHz Speicher 1GB DDR3 1GB DDR3 Flash 16MB 16MB Austauschbare CPU Nein Nein Austauschbarer Speicher Nein Nein Anzahl an SODIMM-Steckplä tzen Anzahl an Festplattensteckplä tzen...
  • Seite 15 System TS-470 TS-670 TS-870 Intel® Dual-Core Intel® Dual-Core Intel® Dual-Core (2.6GHz) (2.6GHz) (2.6GHz) Speicher 2GB DDR3 2GB DDR3 2GB DDR3 Flash 512MB (USB DOM) 512MB (USB DOM) 512MB (USB DOM) Austauschbare CPU Nein Nein Nein Austauschbarer Nein Nein Nein Speicher Anzahl an SODIMM-Steckplä...
  • Seite 16 System TS-470 Pro TS-670 Pro TS-870 Pro Intel® Core™ i3 Dual Intel® Core™ i3 Dual Intel® Core™ i3 Dual Core (3.3 GHz) Core (3.3 GHz) Core (3.3 GHz) Speicher 2GB DDR3 2GB DDR3 2GB DDR3 Flash 512MB (USB DOM) 512MB (USB DOM) 512MB (USB DOM) Austauschbare CPU Nein...
  • Seite 17 System TS-879 Pro TS-1079 Pro TS-879U-RP Intel Core i3 Dual Core Intel Core i3 Dual Core Intel Core i3 Dual Core (3,30 GHz) (3,30 GHz) (3,30 GHz) Speicher 2GB DDR3 RAM 2GB DDR3 RAM 4GB DDR3 RAM Flash 512MB (USB DOM) 512MB (USB DOM) 512MB (USB DOM) Austauschbare CPU...
  • Seite 18 System TS-1679U-RP TS-EC1679U-RP Intel Core i3 Dual Core (3.30 GHz) Intel Xeon Quad Core (3.20GHz) Speicher 4GB DDR3 RAM 4GB DDR3 ECC RAM Flash 512MB (USB DOM) 512MB (USB DOM) Austauschbare CPU Nein Nein Austauschbarer Speicher Ja Anzahl der LONG-DIMM-Steckplä tze Anzahl an Festplattensteckplä...
  • Seite 19 System TS-269 Pro TS-469 Pro TS-569 Pro Dual-Core-Intel-Atom- Dual-Core-Intel-Atom- Dual-Core-Intel-Atom- Prozessor Prozessor (2,13 GHz) Prozessor (2,13 GHz) Prozessor (2,13 GHz) 1 GB DDR3 1 GB DDR3 1 GB DDR3 Speicher (erweiterbarer (erweiterbarer Speicher, (erweiterbarer Speicher, Speicher, bis 3 GB) bis 3 GB) bis 3 GB) Flash 512 MB (USB-DOM)
  • Seite 20 System TS-469U-RP/SP TS-869U-RP TS-1269U-RP Dual-Core-Intel-Atom- Dual-Core-Intel-Atom- Dual-Core-Intel-Atom- Prozessor Prozessor (2,13 GHz) Prozessor (2,13 GHz) Prozessor (2,13 GHz) 1 GB DDR3 2 GB DDR3 2 GB DDR3 Speicher (erweiterbarer (erweiterbarer (erweiterbarer Speicher, bis 3 GB) Speicher, bis 4 GB) Speicher, bis 4 GB) Flash 512 MB (USB-DOM) 512 MB (USB-DOM)
  • Seite 21 System TS-269L TS-469L TS-569L Dual-Core-Intel-Atom- Dual-Core-Intel-Atom- Dual-Core-Intel-Atom- Prozessor Prozessor (1.86 GHz) Prozessor (2,13 GHz) Prozessor (2,13 GHz) 1 GB DDR3 1 GB DDR3 1 GB DDR3 Speicher (erweiterbarer (erweiterbarer (erweiterbarer Speicher, bis 3 GB) Speicher, bis 3 GB) Speicher, bis 3 GB) Flash 512 MB (USB-DOM) 512 MB (USB-DOM)
  • Seite 22 System TS-870U-RP TS-1270U-RP Prozessor Intel® Prozessor 2,10 GHz Intel® Prozessor 2,10 GHz Speicher 4 GB DDR3 4 GB DDR3 Flash 512 MB 512 MB Prozessor austauschbar Nein Nein Speicher austauschbar Anzahl an SODIMM-Steckplä tzen Anzahl an Festplatteneinschü ben System TS-420U TS-421U Prozessor Marvell 1,6 GHz...

  • Seite 23: Kapitel 2. Verhalten Von Ein-/Austaste Und Reset-Taste

    LAN-Schnittstellen), wird der Portbü ndelungsmodus auf „Aktive Sicherung (Ausfallschutz)“ zurückgesetzt. Systemport: 8080 (Systemreparaturport)  Sicherheitslevel: Gering (alle Verbindungen werden erlaubt)  LCD-Panelkennwort: (leer)*  VLAN wird deaktiviert  * Diese Funktion ist nur bei NAS-Modellen mit LCD-Panel verfü gbar. Einzelheiten finden Sie unter http://www.qnap.com.
  • Seite 24 Erweiterte Systemrü cksetzung (10 Sek.) Wenn Sie die Reset-Taste zehn Sekunden lang gedrü ckt halten, werden zwei Signaltöne (nach der dritten und nach der zehnten Sekunde) ausgegeben. Das NAS setzt alle Systemeinstellungen auf die Werkseinstellungen zurü ck, ebenso wie bei der webbasierten Systemrücksetzung unter „Administration“...

  • Seite 25: Kapitel 3. Usb-Kopie Auf Einen Tastendruck

    Kapitel 3. USB-Kopie auf einen Tastendruck Anzahl an Sekunden (drü cken Sie die Kopie-Taste zum System Auslö sen des Datenkopiervorgangs) Alle NAS-Modelle 0,5 Sek. Datenkopiervorgang ü ber den vorderen USB-Port Das NAS unterstü tzt sofortige Datensicherung von einem externen USB-Gerät auf dem NAS bzw.

  • Seite 26: Kapitel 4. Led- Und Alarmsummer-Spezifikationen

    Kapitel 4. LED- und Alarmsummer-Spezifikationen Die LED-Anzeigen des NAS dienen der einfachen Darstellung von Systemstatus und anderen Informationen. Wenn das NAS eingeschaltet ist, prü fen Sie zur Sicherstellung eines normalen Systemstatus die folgenden Elemente. Beachten Sie, dass folgende LED-Informationen nur gelten, wenn die Festplatte korrekt installiert und das NAS mit dem Netzwerk und dem Netzteil verbunden ist.
  • Seite 27 Der NAS fährt hoch. Blinkt alle 0,5 Sek. Der NAS ist nicht konfiguriert. grü n Die Festplatte ist nicht formatiert. Grü n Der NAS ist betriebsbereit. Alle Festplatten des NAS befinden sich im Ruhezustand. Das System versucht, ü ber das Netzwerk Orange auf die Daten zuzugreifen;...
  • Seite 28 Alarmsummer: Alle NAS-Modelle Der Alarmsummer kann unter „Systemwerkzeuge“ > „Hardware-Einstellungen“ deaktiviert werden. Anzahl der Signalton Beschreibung Wiederholungen Kurzer Signalton (0,5 1) Der NAS fährt hoch. Sek.) 2) Der NAS wird heruntergefahren (Software-Abschaltung). 3) Der Anwender drü ckt zum Neustart des NAS die Neustart-Taste. 4) Die System-Firmware wurde aktualisiert.

  • Seite 29: Kapitel 5. Speicher An Qnap Turbo-Nas Aufrü Sten (Ram-Modulinstallation)

    Fehler bei der Befolgung der Anweisungen kö nnen (lebensgefährliche) Verletzungen verursachen. QNAP bietet ein 1 GB/2GB-DDR3-RAM-Modul (optional zu erwerben), mit dem Sie den Speicher des Turbo-NAS aufrü sten können. Befolgen Sie zur Installation eines zusätzlichen Speichermoduls im NAS und damit zur Aufrü stung des Speichers die nachstehenden Schritte.
  • Seite 30 Lösen Sie die drei Schrauben an der Rü ckseite des NAS. Entfernen Sie vorsichtig die Gehäuseabdeckung des NAS. Heben Sie die Mylar-Folie an. Machen Sie den Speichersteckplatz ausfindig. Stellen Sie sicher, dass der Steckplatz frei ist. Greifen Sie das Speichermodul an der Kante. Richten Sie die Kerbe an der goldenen Kante des Moduls an der Kerbe im Speichersteckplatz aus.
  • Seite 31 Drehen Sie das Speichermodul in Richtung des Motherboard, bis die Befestigungsclips einrasten. Schließ en Sie die Gehäuseabdeckung und ziehen Sie die Schrauben fest. Schließ en Sie das Netzteil und die Kabel wieder am NAS an. 10. Prü fen Sie, ob das Speichermodul vom NAS erkannt wird, indem Sie das NAS einschalten und sich als Administrator an der Webschnittstelle anmelden.

  • Seite 32: Ts-X69U-Rp/Sp-Serie (4/8/12 Einschü Be)

    TS-x69U-RP/SP-Serie (4/8/12 Einschü be) Befolgen Sie die nachstehenden Schritte zum Installieren eines RAM-Moduls im NAS. Schalten Sie das NAS aus. Trennen Sie Netzteil, Netzwerkkabel und andere Anschlü sse bzw. Kabel vom NAS. Legen Sie zur Vermeidung elektrostatischer Entladung vor der Installation des Speichermoduls eine Antistatik-Handschlaufe um.
  • Seite 33 Ö ffnen Sie das NAS. Schieben Sie das Speichermodul in einem 45-Grad-Winkel (circa) in den Steckplatz.
  • Seite 34 Drü cken Sie das Speichermodul nach unten, während Sie die Clips aufhalten. Stellen Sie sicher, dass das Speichermodul richtig sitzt und die Clips angebracht sind. Schließ en Sie die NAS-Abdeckung, ziehen Sie die Schrauben fest.

  • Seite 35: Ts-879U-Rp, Ts-1279U-Rp, Ts-Ec879U-Rp, Ts-Ec1279U-Rp, Ts-1679U-Rp, Ts-Ec1679U-Rp

    TS-879U-RP, TS-1279U-RP, TS-EC879U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP, TS-870U-RP, TS-1270U-RP QNAP bietet ein 4GB DDR3* RAM-Modul und ein 4GB DDR3 ECC** RAM-Modul (optional erhältlich) fü r ein Speicher-Upgrade des NAS an. Sie können ein zusätzliches RAM-Modul auf das Motherboard des NAS setzen, um den Speicher zu erweitern. Der Gesamtspeicherplatz wird unter „Systeminformation“...
  • Seite 36 2. Ergreifen Sie die Vertiefung an der oberen Abdeckung. Nehmen Sie die obere Abdeckung mit beiden Händen ab. 3. Lösen Sie vorsichtig die Auswerfklemmen, indem Sie sie aus den Seiten des RAM-Steckplatzes herausziehen.
  • Seite 37 4. Ergreifen Sie den Rand des RAM-Moduls. Bringen Sie die Kerbe am goldenen Rand des RAM-Moduls mit der Kerbe im RAM-Steckplatz in Ü bereinstimmung. Schieben Sie das RAM-Modul bis zum Anschlag in den RAM-Steckplatz.

  • Seite 38: Kapitel 6. Netzwerkerweiterungskarte Installieren

    Kapitel 6. Netzwerkerweiterungskarte installieren Warnung: Die folgenden Schritte sollten nur von einem befugten und geschulten Techniker  ausgefü hrt werden. Halten Sie sich strengstens an die Anweisungen zur Installation einer  „Netzwerkerweiterungskarte“ im NAS. Die TS-x79 Pro, TS-x70/x70 Pro-Serie bietet Erweiterungssteckplätze zur Netzwerkerweiterung.

  • Seite 39: Kompatibilitä T Der Netzwerkerweiterungskarte

    Halterung C Kompatibilitä t der Netzwerkerweiterungskarte ® Halterung A (X520-T2) Intel Ethernet Server Adapter X520-T2 (E10G42B) ® Halterung B 1. Intel Ethernet Server Adapter X520-SR2 (E10G42BFSR) ® (X520-SR2/X520-DA2) 2. Intel Ethernet Server Adapter X520-DA2 (E10G42BTDA) Bracket C (Emulex) 1. Emulex OneConnect 10GbE Network Adapters, SFP+ Direct attach copper (OCe11102-NX) 2.
  • Seite 40 1. Schalten Sie den NAS aus. Trennen Sie das Netzteil, das bzw. die Netzkabel und andere Verbindungen oder Kabel vom NAS. 2. Legen Sie ein Antistatik-Armband an, bevor Sie die Netzwerkerweiterungskarte installieren, um eine Entladung von statischer Elektrizität zu verhindern. Die Krokodilklemme sollte mit der Masse verbunden sein.
  • Seite 41 TS-470/TS-470 Pro:...
  • Seite 42 5. Lösen Sie die Schrauben und nehmen Sie die Abdeckung der Erweiterungssteckplätze 6. Ergreifen Sie den Rand der Netzwerkerweiterungskarte. Bringen Sie die Kerbe am goldenen Rand der Karte mit der Karte im PCIe-Steckplatz in Ü bereinstimmung. Schieben Sie die Netzwerkerweiterungskarte bis zum Anschlag in den PCIe ein.
  • Seite 43 7. Befestigen Sie die Schrauben. 8. Schließ en Sie die Gehäuseabdeckung und befestigen Sie die Schrauben. Schließ en Sie das Netzteil und die Kabel an den NAS an. 9. Um zu prü fen, ob die Netzwerkerweiterung vom NAS erkannt wird, schalten Sie den NAS ein und melden sich als Administrator bei der Web-Schnittstelle an.

  • Seite 44: Ts-879U-Rp, Ts-Ec879U-Rp, Ts-1279U-Rp, Ts-Ec1279U-Rp, Ts-1679U-Rp, Ts-Ec1679U-Rp

    TS-879U-RP, TS-EC879U-RP, TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP Schalten Sie den NAS aus. Trennen Sie das Netzteil, das bzw. die Netzkabel und andere Verbindungen oder Kabel vom NAS. Legen Sie ein Antistatik-Armband an, bevor Sie die Netzwerkerweiterungskarte installieren, um eine Entladung von statischer Elektrizität zu verhindern. Die Krokodilklemme sollte mit der Masse verbunden sein.
  • Seite 45 Losen Sie die vier Schrauben wie in der Abbildung gezeigt. Greifen Sie die Metallkante des Riser-Kartenmoduls. Entfernen Sie das Modul vorsichtig.
  • Seite 46 Losen Sie die Schraube und entfernen die Abdeckung des Erweiterungssteckplatzes. Stecken Sie eine Netzwerkerweiterungskarte so weit wie moglich in den PCIe-Steckplatz. Ziehen Sie dann die Schraube fest.
  • Seite 47 Greifen Sie die Metallkante des Riser-Kartenmoduls. Richten Sie die Einkerbung an der goldenen Kante der Riser-Karte an der Einkerbung im PCIe-Steckplatz aus. Stecken Sie das Riser-Kartenmodul so weit wie moglich in den PCIe-Steckplatz. 10. Ziehen Sie die Schrauben fest. Schließ en Sie die Gehauseabdeckung und ziehen die Schrauben fest.

  • Seite 48: Ts-870U-Rp, Ts-1270U-Rp

    TS-870U-RP, TS-1270U-RP Schalten Sie das NAS aus. Trennen Sie Netzteil, Netzwerkkabel und andere Anschlü sse bzw. Kabel vom NAS. Legen Sie zur Vermeidung elektrostatischer Entladung vor der Installation des Speichermoduls eine Antistatik-Handschlaufe um. Der Krokodilclip sollte mit der Erde verbunden werden. Lösen Sie die beiden Schrauben an der Rü...
  • Seite 49 Lösen Sie die Schrauben und nehmen Sie die Abdeckung der Erweiterungssteckplätze Ergreifen Sie den Rand der Netzwerkerweiterungskarte. Bringen Sie die Kerbe am goldenen Rand der Karte mit der Karte im PCIe-Steckplatz in Ü bereinstimmung. Schieben Sie die Netzwerkerweiterungskarte bis zum Anschlag in den PCIe ein.
  • Seite 50 Befestigen Sie die Schrauben. Schließ en Sie die Gehäuseabdeckung und befestigen Sie die Schrauben. Schließen Sie das Netzteil und die Kabel an den NAS an. Um zu prü fen, ob die Netzwerkerweiterung vom NAS erkannt wird, schalten Sie den NAS ein und melden sich als Administrator bei der Web-Schnittstelle an. Gehen Sie zu „System Administration“...

  • Seite 51: Kapitel 7. Festplatten Im Laufenden Betrieb Auswechseln

    Kapitel 7. Festplatten im laufenden Betrieb auswechseln Das QNAP NAS ist mit 2,5 Zoll- / 3,5 Zoll-SATA-Festplatten der Hauptfestplattenhersteller kompatibel. Eine aktuelle Festplattenkompatibilitätsliste finden Sie unter http://www.qnap.com. Achtung: QNAP lehnt jegliche Verantwortung bezü glich Produktschäden / Fehlfunktionen oder  Datenverlust / Wiederherstellung in Folge von falschem Gebrauch oder unsachgemäßer Installation der Festplatten aus jeglichen Grü...
  • Seite 52 TS-1269U-RP, TS-269L, TS-469L, TS-569L, TS-669L, TS-869L, TS-870U-RP, TS-1270U-RP, TS-470/470 Pro, TS-670/670 Pro, TS-870/870 Pro Das NAS unterstü tzt den Festplattenwechsel im laufenden Betrieb, wenn eine Festplatte in RAID 1 ausfällt bzw. eine bis zwei Festplatten in RAID 5 oder 6 ausfallen. Befolgen Sie zum Auswechseln der Festplatte im laufenden Betrieb die nachstehenden Schritte, wenn eine der Festplatten in einer RAID-Konfiguration ausfällt.

  • Seite 53: Kapitel 8. Raid-Wiederherstellung

    Kapitel 8. RAID-Wiederherstellung Das QNAP NAS unterstü tzt exklusive RAID-Wiederherstellungstechnologie zur Wiederherstellung eines in Folge von unbeabsichtigtem Trennen oder Entfernen von Festplatten aus dem System beschädigten RAID-Laufwerks. Ü ber die RAID-Wiederherstellung können Sie ein inaktives RAID 1-, RAID 5- oder RAID 6-Laufwerk in den herabgesetzten Modus bzw.
  • Seite 54 Standard- QNAP RAID 5 Standard- QNAP RAID 6 RAID 5 RAID 6 Degenerierter N-1 & N-2 N-1 & N-2 Modus Schreibgeschü tzt N-1, schlechte N-2, schlechte (fü r sofortige Blöcke in den Blöcke in den Datensicherung & bestehenden bestehenden HDD-Ersatz)

  • Seite 55: Kapitel 9. Lcd-Panel Verwenden

    Kapitel 9. LCD-Panel verwenden Diese Funktion ist nur bei NAS-Modellen mit LCD-Panel verfü gbar. Einzelheiten finden Sie unter http://www.qnap.com. Ihr NAS ist mit einem praktischen LCD-Panel ausgestattet, dass Sie bei der Laufwerkkonfiguration unterstü tzt und Informationen zum System anzeigt. Wenn der NAS startet, können Sie sich Servernamen und IP-Adresse anzeigen lassen: Bei der Erstinstallation zeigt das LCD-Panel die Anzahl erkannter Festplatten und die IP-Adresse.
  • Seite 56 Wenn Sie den NAS beispielsweise mit fü nf installierten Festplatten einschalten, zeigt das LCD-Panel Folgendes: → R Mit der „Auswahltaste“ (Select button) können Sie weitere Optionen durchblättern, z. B. RAID 6. Drücken Sie die „Eingabetaste“ (Enter button) - die folgende Meldung wird angezeigt. Wählen Sie „Ja“...
  • Seite 57 NAS das Laufwerk-Volume nicht erstellen kann, wird folgende Meldung angezeigt. * Diese Funktion wird von den Modellen TS-219, TS-119P II, TS-219P II, TS-419P II, TS-419U II, TS-112, TS-212, TS-412, TS-412U nicht unterstü tzt. In einigen Ländern ist die Datenverschlü sselung aufgrund der jeweils gü ltigen...
  • Seite 58 Systeminformationen ü ber das LCD-Panel anzeigen Wenn Servername und IP-Adresse im LCD-Panel angezeigt werden, können Sie mit der „Eingabetaste“ (Enter button) in das Hauptmenü (Main Menu) wechseln. Das Hauptmenü besteht aus den folgenden Elementen: 1. TCP/IP 2. Physical disk 3. Volume 4.
  • Seite 59 Volume In diesem Bereich wird die Laufwerkkonfiguration des NAS angezeigt. Die erste Zeile zeigt RAID-Konfiguration und Speicherkapazität, die zweite Zeile zeigt die Nummern der an der Konfiguration beteiligten Laufwerke. Wenn mehr als ein Volume vorhanden ist, können Sie sich mit der „Auswahltaste“...
  • Seite 60 Reboot Mit dieser Option starten Sie den NAS neu. Wählen Sie mit der „Auswahltaste“ (Select button) die Option „Ja“. Bestätigen Sie anschließend mit der „Eingabetaste“ (Enter button). Password Das voreingestellte Passwort des LCD Bildschirms ist leer. Mit dieser Option ändern Sie das Kennwort.

  • Seite 61: Systemmeldungen

    Systemmeldungen Wenn ein NAS-Systemfehler auftritt, wird eine entsprechende Fehlermeldung in der LC-Anzeige dargestellt. Zum Anzeigen der Meldung drücken Sie die „Enter“-Taste. Zum Anzeigen der nächsten Meldung drücken Sie die „Enter“-Taste noch einmal. Systemmeldung Beschreibung Sys. Fan Failed Der Systemlü fter ist ausgefallen Sys.

  • Seite 62: Kapitel 10. Netzteil Installieren

    Kapitel 10. Netzteil installieren Dieser Abschnitt bezieht sich nur auf Rackmount-NAS-Modelle. Die Netzteile der Modelle TS-879U-RP, TS-EC879U-RP, TS-469U-RP/SP, TS-869U-RP, TS-1269U-RP sollten nur von einem autorisierten und ausgebildeten Techniker ausgetauscht werden. 10.1 1U-Turbo-NAS Die folgenden Arbeitsschritte sollten nur von einem autorisierten und ausgebildeten Techniker durchgefü...
  • Seite 63 4. Ziehen Sie die Schraube fest. 5. Schalten Sie das NAS ein. Hinweis: Schalten Sie das NAS zum Ersetzen eines defekten Netzteils aus. Entfernen Sie das defekte Netzteil anschließ end sicher und wiederholen Sie zum Installieren eines neuen Netzteils die Schritte 3 bis 5 weiter oben.

  • Seite 64: Ts-469U-Rp/Sp

    10.2 TS-469U-RP/SP Die folgenden Anweisungen sollten nur von einem autorisierten, ausgebildeten Techniker durchgefü hrt werden. Befolgen Sie die nachstehenden Schritte zum Austauschen eines defekten Netzteils im TS-469U-RP/SP. Schalten Sie das NAS aus. Drü cken Sie den grü nen Hebel, entfernen Sie das defekte Netzteil. Setzen Sie ein neues Netzteil ein, drü...
  • Seite 65 Warnung: Das NAS unterstü tzt das Ersetzen des redundanten Netzteils im laufenden Betrieb, wenn der redundante Netzteilmodus aktiviert ist. Zur Reduzierung der Stromschlaggefahr empfehlen wir Ihnen jedoch dringend, das NAS vor dem Ersetzen des Netzteils auszuschalten. Wenn Sie ein Rackmount-NAS-Modell mit nur einem Netzteil nutzen, können Sie ein zweites Netzteil im NAS installieren und das Modell mit einzelner Stromversorgung so auf ein Modell mit redundanter Stromversorgung aufrü...

  • Seite 66: 3U-Turbo-Nas (Nur Ts-1279U-Rp, Ts-Ec1279U-Rp, Ts-1679U-Rp, Ts-Ec1679U-Rp)

    10.3 2U/3U-Turbo-NAS (nur TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP, TS-EC1679U-RP) Die folgenden Arbeitsschritte sollten nur von einem autorisierten und ausgebildeten Techniker durchgefü hrt werden. Befolgen Sie zum Ersetzen eines defekten Netzteils am Turbo-NAS TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP oder TS-EC1679U-RP die nachstehenden Schritte. 1. Schalten Sie den NAS aus. 2.
  • Seite 67 3. Ziehen Sie das defekte Stromversorgungsmodul heraus. 4. Schieben Sie das neue Stromversorgungsmodul in den NAS. 5. Schalten Sie den NAS ein.

  • Seite 68: Turbo Nas ( Außer Ts-1279U-Rp Und Ts-Ec1279U-Rp)

    10.4 2U Turbo NAS (auß er TS-1279U-RP und TS-EC1279U-RP) Die folgenden Arbeitsschritte sollten nur von einem autorisierten und ausgebildeten Techniker durchgefü hrt werden. Befolgen Sie zum Ersetzen eines defekten Netzteils in einem 2U-Turbo-NAS die nachstehenden Schritte. 1. Schalten Sie das NAS aus. 2.
  • Seite 69 4. Stecken Sie das neue Netzteil in das NAS ein. 5. Befestigen Sie die Schraube am Netzteil durch Drehen im Uhrzeigersinn. 6. Schalten Sie das NAS ein.
  • Seite 70 Alarm der redundanten Stromversorgung auf der webbasierten Schnittstelle aktivieren: Wenn in dem NAS zwei Netzteile installiert und beide mit den Netzanschlü ssen verbunden sind, versorgen beide Netzteile das NAS mit Strom (gü ltig bei 1U- und 2U-Modellen). Sie können den redundanten Stromversorgungsmodus unter „Systemadministration“ > „Hardware“...
  • Seite 71 Die folgende Beschreibung bezieht sich nur auf 1U-NAS-Modelle. (1) Betriebsanzeigen:  Grü ne Betriebsanzeige (links): Zeigt an, dass sich das Netzteil im normalen Status befindet.  Rote Betriebsanzeige (rechts): Zeigt an, dass sich das Netzteil im nicht normalen Status befindet. (2) Taste zum Stummschalten des Betriebsalarms: Wenn ein Fehler des Netzteils erkannt wird, gibt das System zum Warnen des Administrators Signaltöne aus.

  • Seite 72: Technische Unterstü Tzung

    Technische Unterstü tzung Hinweise zu technischen Anfragen finden Sie in der Bedienungsanleitung. QNAP bietet darü ber hinaus Online-Support und Kundendienst ü ber Instant Messenger an. Online-Kundendienst: http://www.qnap.com MSN: q.support@hotmail.com Skype: qnapskype Forum: http://forum.qnap.com Technischer Support in den USA und Kanada: E-Mail: q_supportus@qnap.com...

  • Seite 73: Gnu General Public License

    GNU GENERAL PUBLIC LICENSE Version 3, 29 June 2007 Copyright © 2007 Free Software Foundation, Inc. <http://fsf.org/> Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The GNU General Public License is a free, copyleft license for software and other kinds of works.
  • Seite 74 distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modified versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions.
  • Seite 75 A “covered work” means either the unmodified Program or a work based on the Program. To “propagate” a work means to do anything with it that, without permission, would make you directly or secondarily liable for infringement under applicable copyright law, except executing it on a computer or modifying a private copy.
  • Seite 76 needed to generate, install, and (for an executable work) run the object code and to modify the work, including scripts to control those activities. However, it does not include the work's System Libraries, or general-purpose tools or generally available free programs which are used unmodified in performing those activities but which are not part of the work.
  • Seite 77 measures. When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
  • Seite 78 by their nature extensions of the covered work, and which are not combined with it such as to form a larger program, in or on a volume of a storage or distribution medium, is called an “aggregate” if the compilation and its resulting copyright are not used to limit the access or legal rights of the compilation's users beyond what the individual works permit.
  • Seite 79 A separable portion of the object code, whose source code is excluded from the Corresponding Source as a System Library, need not be included in conveying the object code work. A “User Product” is either (1) a “consumer product”, which means any tangible personal property which is normally used for personal, family, or household purposes, or (2) anything designed or sold for incorporation into a dwelling.
  • Seite 80 Corresponding Source conveyed, and Installation Information provided, in accord with this section must be in a format that is publicly documented (and with an implementation available to the public in source code form), and must require no special password or key for unpacking, reading or copying.
  • Seite 81 All other non-permissive additional terms are considered “further restrictions” within the meaning of section 10. If the Program as you received it, or any part of it, contains a notice stating that it is governed by this License along with a term that is a further restriction, you may remove that term.
  • Seite 82 You are not required to accept this License in order to receive or run a copy of the Program. Ancillary propagation of a covered work occurring solely as a consequence of using peer-to-peer transmission to receive a copy likewise does not require acceptance. However, nothing other than this License grants you permission to propagate or modify any covered work.
  • Seite 83 the right to grant patent sublicenses in a manner consistent with the requirements of this License. Each contributor grants you a non-exclusive, worldwide, royalty-free patent license under the contributor's essential patent claims, to make, use, sell, offer for sale, import and otherwise run, modify and propagate the contents of its contributor version.
  • Seite 84 copies), or (b) primarily for and in connection with specific products or compilations that contain the covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
  • Seite 85 If the Program specifies that a proxy can decide which future versions of the GNU General Public License can be used, that proxy's public statement of acceptance of a version permanently authorizes you to choose that version for the Program. Later license versions may give you additional or different permissions.

  • Seite 86: Anhang A: Produktü Bereinstimmungsklasse

    Anhang A: Produktü bereinstimmungsklasse NAS-Modelle TS-EC1679U-RP Klasse A Klasse A TS-EC1279U-RP Klasse A Klasse A TS-EC879U-RP Klasse A Klasse A TS-1679U-RP Klasse A Klasse A TS-1279U-RP Klasse A Klasse A TS-879U-RP Klasse A Klasse A TS-1270U-RP Klasse A Klasse A TS-879U-RP Klasse A Klasse A...
  • Seite 87 TS-219P II Klasse B Klasse B TS-119P II Klasse B Klasse B TS-412P Klasse B Klasse B TS-212P Klasse B Klasse B TS-112P Klasse B Klasse B...
