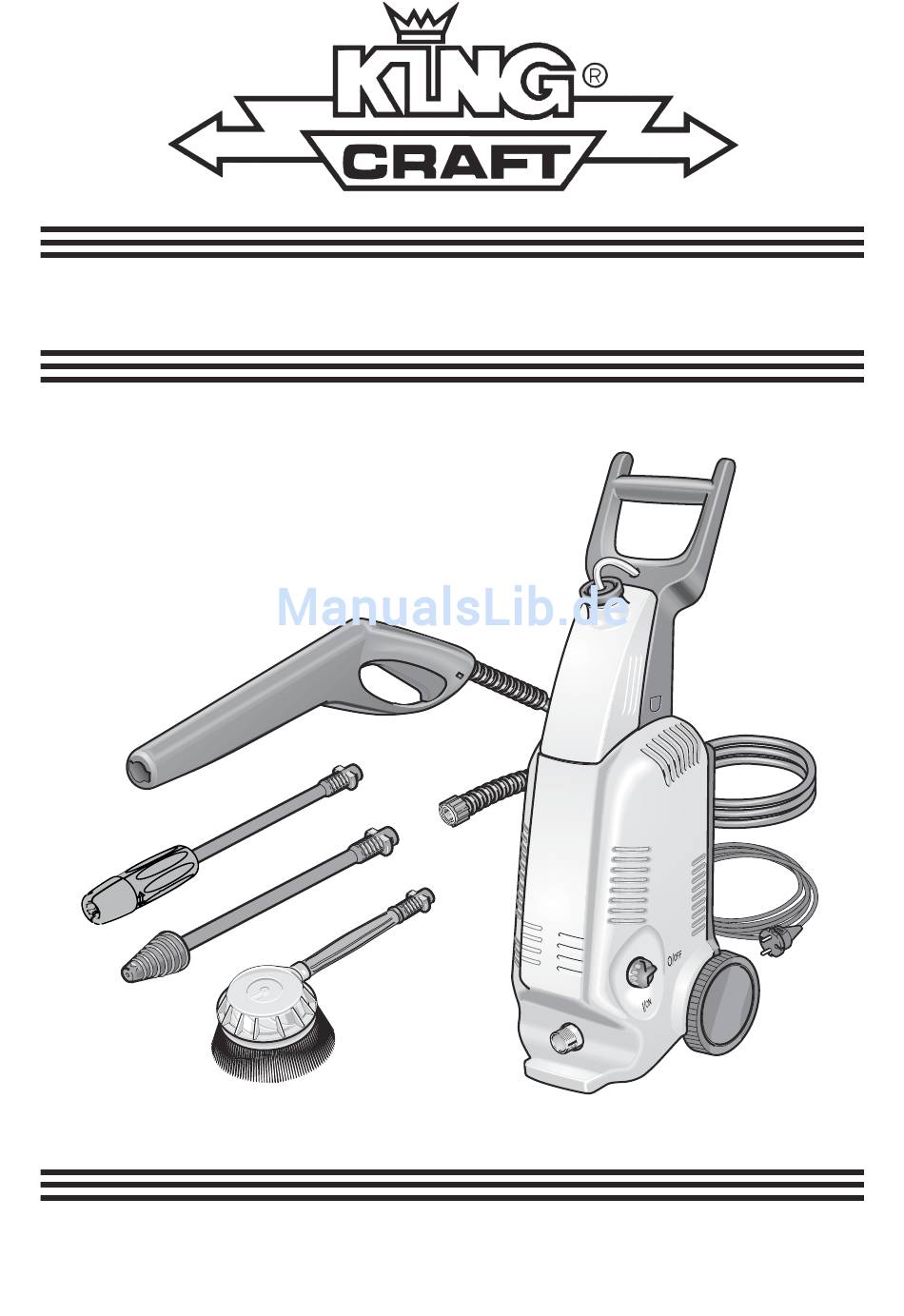

- Seite 1 BEDIENUNGSANLEITUNG ACHTUNG: Das Gerät nicht in Betrieb nehmen, ohne die Bedienungsanleitung gelesen zu haben.
- Seite 2 Hinweise für den gefahrlosen Betrieb. Neben den Hinweisen in der Betriebsanleitung sind die allgemeinen Sicher- heits– und Unfallverhütungsvorschriften des Gesetzgebers zu berücksichtigen. Dieses Symbol kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, andernfalls können Verletzungen die Folge sein! III/23/2005...
- Seite 3 Gerät auspacken Prüfen Sie den Lieferumfang! Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend (bis spätestens 1 Woche nach Kaufdatum) an unser SERVICE TELEFON. Packliste 1 Hochdruckreiniger A - Anschlußnippel für Reinigungsmittel-Saugschlauch B - Geräteschalter (EIN /AUS) C - Hochdruckausgang D - Wasseranschluß...
- Seite 4 Transportgriff und Reinigungsmittel-Tank montieren Führen Sie das offene Ende des Reinigungsmittel-Saugschlauches durch die Öffnung des Transportgriffes. a)Führen Sie den Reinigungsmittel-Saugschlauch durch den Trans- portgriff und stecken Sie ihn auf den Anschlußnippel des Hochdruck- reinigers. b)Wenn Sie den Transportgriff auf das Gehäuse stecken, unbedingt den Reinigungsmittel-Saugschlauch gleichzeitig nachziehen.
-
Seite 5: Sicherheitshinweise
Die Wasserzufuhr darf 10 Liter/Minute nicht unterschreiten; das Zulaufwasser darf eine max. Tem- peratur von 40 °C und einen max. Druck von 12 bar haben. Wasser-Zulaufschlauch (nicht im Lieferumfang) Einen gewebeverstärkten Schlauch mit einer handelsüblichen Schnellkupplung verwenden. Der Schlauch muß einen Innendurchmesser von mindestens 1/2" (13 mm) und eine Länge von minde- stens 7,5 m haben. - Seite 6 Inbetriebnahme A) Drücken Sie zuerst die Klammer z.B. mit einem spitzen Gegenstand heraus. B) Anschließend lässt sie sich herausziehen. C) Stecken Sie den Hochdruckschlauch bis zum Anschlag in die Hand- spritzpistole. Drücken Sie die Klammer zurück in die Handspritzpisto- D) Sichern Sie damit den Hochdruckschlauch. A) Drücken Sie ein Strahlrohr (oder die Waschbürste) in den Bajonett- anschluß...
- Seite 7 Betrieb mit Hochdruck Strahlrohr mit Druckregulierung Den Arbeitsdruck können Sie stufenlos einstellen, indem Sie das Strahlrohr außen verdrehen (+ / –). Strahlrohr mit Rotordüse Ein mit hoher Drehzahl rotierender Rundstrahl erzeugt einen hohen Aufpralldruck und dadurch ein gutes Reinigungsergebnis, bei hartnäckigen Verschmutzungen.
- Seite 8 Betrieb mit rotierender Waschbürste Die rotierende Waschbürste ist besonders für die Autoreinigung geeignet. Hinweis: Stellen Sie sicher, dass die Waschbürste frei von Schmutz- oder sonstigen Partikeln ist, sie könnten Lackschäden verursachen. Wei- ter ist darauf zu achten, dass der Wasserdurchfluss gewährleistet ist. Auch eine trockene Verwendung kann zu Lackschäden führen.
- Seite 9 Betrieb beenden Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie den Wasserzulauf. Ziehen Sie den Hebel der Pistole (B), bis das System drucklos ist und sichern Sie den Hebel mit der Sicherungsraste (A) gegen unbeab- sichtigtes Öffnen.
- Seite 10 Pflege und Wartung Vor Pflege- und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen! Reinigen Vor längerer Lagerung, z. B. im Winter: Reinigen Sie das Sieb im Wasseranschluß. Schrauben Sie das Kupplungsteil vom Wasseranschluß ab. Ziehen Sie das Sieb mit einer Flachzange heraus. Achten Sie darauf, dass das Gewebe nicht beschädigt wird! Reinigen Sie den Reinigungsmittel-Filter und setzen Sie ihn wieder ein.
- Seite 11 Kundendienst / Abholservice Falls die Störungshilfen nicht zu dem gewünschten Ergebnis führen, bedienen Sie sich unserer Hotline (gilt nur für Deutschland). (Montag -Freitag 8 .00 -17.00 Uhr) SERVICE TELEFON: 01805 / 212 784 (12 ct. pro angefangene Minute) Dort erhalten Sie Informationen zum Abholservice für die Reparatur. Für die Abholung halten Sie bitte Ihr Gerät versandbereit, im Original- karton, transportfähig verpackt.
- Seite 12 Technische Daten Stromanschluss Wartungsfreier Induktionsmotor Spannung ................230 V Stromart ................1~50 Hz Anschlußleistung ..............2,1 kW Netzsicherung (träge) ............. 10 A Schutzklasse ................1 Wasseranschluss Zulauftemperatur (max.) ............40 °C Zulaufmenge (min.) ..............10 l/min Zulaufdruck (max.) 1,2 MPa (12 bar) Zulaufschlauch - Länge (min.) ..........
- Seite 13 EG Konformitätserklärung Hiermit erklären wir, daß die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits– und Gesund- heitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
-
Seite 14: Garantie
Mangel behaftet sein, so kann vom Kunden Wandlung oder Minderung beansprucht werden. Ausgeschlossen von der Gewährleistung sind insbesondere: Mängel, die durch gewaltsame Beschädigung, unsachgemäße Behandlung, Gewaltanwendung, Veränderungen oder Reparaturver- suche Dritter verursacht wurden. Durch Garantieleistungen beginnt keine neue Garantiefrist. III/23/2005 11-04-5970370.0... - Seite 15 Serviceauftrag Cleanerworld GmbH Am Schützenbaum 19, D-97953 Königheim Tel. 01805 / 212 784 FAX: 01805 / 212 785 Lieferanschrift Rechnungsanschrift (falls abweichend) ________________________________ ________________________________ ________________________________ ________________________________ ________________________________ ________________________________ Telefon: _________________________ Telefax: _________________________ Fabrikat Barcodenummer ___________________________ Die Barcodenummer finden Sie auf dem silberfarbenen Aufkleber des Geräts unterhalb des Barcode (Strichcode).
- Seite 16 11-04-5970370.0...
