ITT MX 10 Betriebsanleitung
Verwandte Anleitungen für ITT MX 10
Inhaltszusammenfassung für ITT MX 10

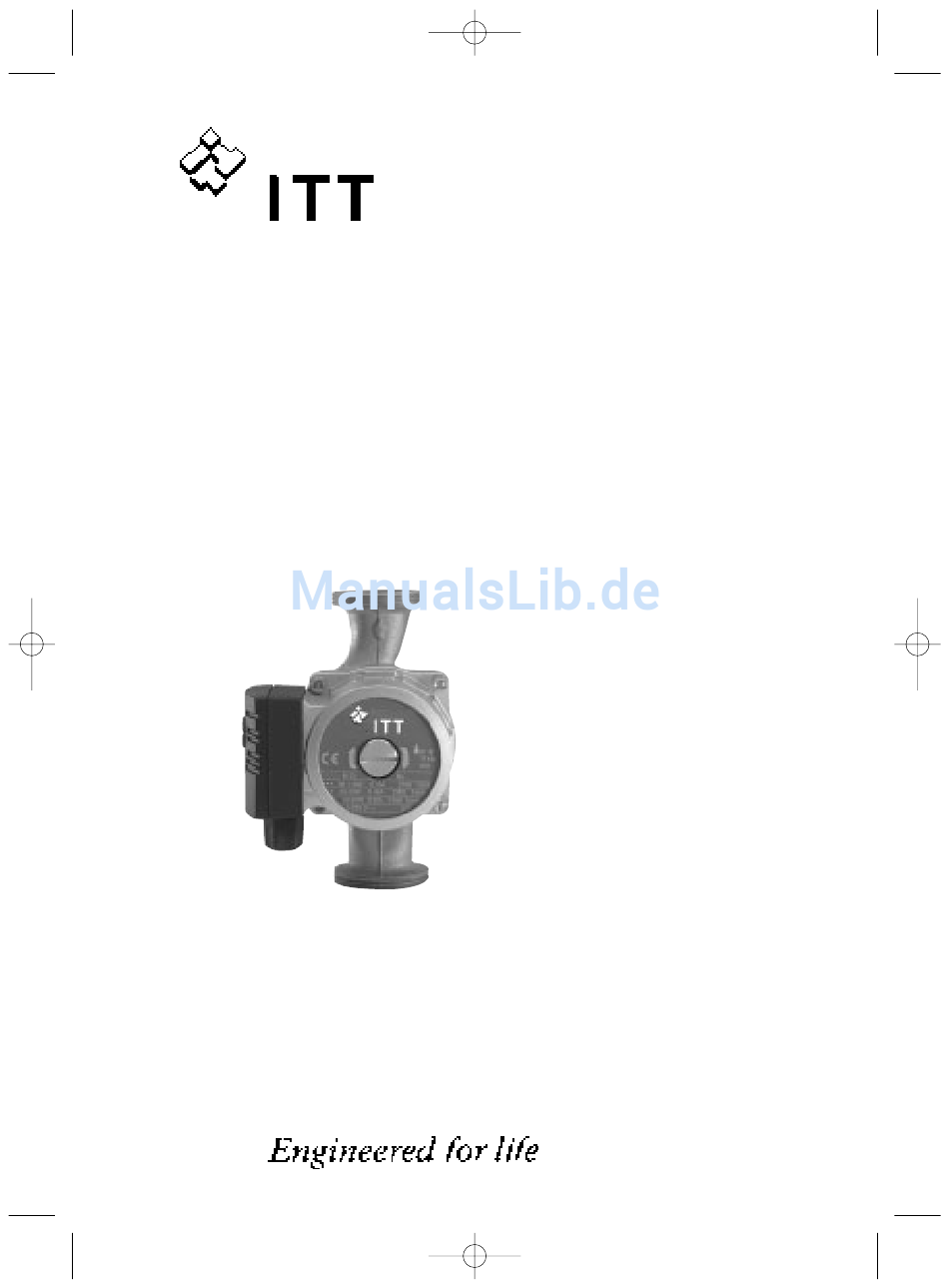

- Seite 1 10:35 Uhr Seite 1 Vogel Pumpen Montage- und Betriebsanleitung Instructions d‘installationet d‘entretien Installation and Operating Instructions Heizungsumwälzpumpen Circulateurs de chauffage Heating circulators Baureihe - Series - Model MX 10 / MX 12 / MX 13 M 14 / M 15...
-
Seite 2: Eg-Konformitätserklärung
MX 10-M 15 20.10.2006 10:35 Uhr Seite 2 EG-Konformitätserklärung gemäß Maschinenrichtlinie 98/37/EG Anhang II A des europäischen Parlaments und des Rates vom 22. Juni 1998. Hersteller: Pumpenfabrik ERNST VOGEL GmbH A-2000 Stockerau, Ernst Vogel-Straße 2 Produkte: Pumpen der Baureihe MX / M Die genannten Produkte entsprechen den einschlägigen Bestimmungen der... - Seite 3 MX 10-M 15 20.10.2006 10:35 Uhr Seite 3 Abmessungen Typenreihe MX 10 Dimensions Série Dimension Series MX 12 MX 13 MX 10 MX 10-1 MX 10-2 MX 10-3 MX 10-4 MX 12 MX 12-1 MX 12-2 MX 12-3 MX 12-4...
-
Seite 4: Inhaltsverzeichnis
MX 10-M 15 20.10.2006 10:35 Uhr Seite 5 deutsch Inhaltsverzeichnis Sicherheitshinweise Seite 6 1.1 Allgemeines 1.2 Kennzeichnung von Hinweisen 1.3 Personalqualifikation und -schulung 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise 1.5 Sicherheitsbewusstes Arbeiten 1.6 Sicherheitshinweise für den Betreiber/Bediener 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten 1.8 Eigenmächtiger Umbau und Ersatzteilherstellung... -
Seite 5: Sicherheitshinweise
MX 10-M 15 20.10.2006 10:35 Uhr Seite 6 deutsch 1. Sicherheitshinweise 1.1 Allgemeines Diese Montage- und Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Sie ist daher unbedingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen. -
Seite 6: Sicherheitsbewusstes Arbeiten
MX 10-M 15 20.10.2006 10:35 Uhr Seite 7 deutsch Im einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen: - Versagen wichtiger Funktionen in der Anlage - Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung - Gefährdung von Personen durch elektrische und mechanische Einwirkungen 1.5 Sicherheitsbewusstes Arbeiten... -
Seite 7: Transport/Lagerung
Heizungswasser gemäss VDI 2035. Wasser-/Glykol-Gemisch bis 50% Glykolanteil. Die Pumpen dürfen nicht im Lebensmittel- bereich und für Trinkwasser eingesetzt werden. 3.1 Betriebstemperatur/Betriebsdruck MX 10 … 13, M 14, M 15 Zulässige Wassertemperatur: –20 °C bis +110 °C Zulässiger Betriebsdruck: max. 10 bar Umgebungstemperatur: max. -
Seite 8: Montageposition
Ablassen und Wiederauffüllen der Anlage vermieden. 4.5 Mindestdruck Der Mindestdruck am Pumpensaugstutzen bei 75 °C zur sicheren Schmierung der Gleitlager: MX 10, MX 12, MX 13, M 14, M 15 0,1 bar Die Werte gelten bis 500 m über Meeresspiegel. Zuschlag für größere Höhen: 0,01 bar pro 100 m Höhenzuwachs. -
Seite 9: Elektrischer Anschluss
MX 10-M 15 20.10.2006 10:35 Uhr Seite 10 deutsch 5. Elektrischer Anschluss Der elektrische Anschluss muss von einem Fachmann ausgeführt werden. Die Vorschriften des örtlichen Energieversorgungs- unternehmens (EVU) sind zu beachten. NIN (CENELEC)-Vorschriften beachten. Bei höheren Wassertemperaturen (ab 80 °C) entsprechend wärmebeständige Anschlussleitung verwenden. -
Seite 10: Leistungseinstellung
MX 10-M 15 20.10.2006 10:35 Uhr Seite 11 deutsch 5.3 Leistungseinstellung Der Motor hat zwei oder drei Drehzahlstufen. MX 10 Das Umschalten auf eine andere Drehzahl erfolgt mittels Münze oder Schraubendreher. Pumpe: MX 10 (2-stufig) Max. Leistung: 37 Watt 0,16 A... -
Seite 11: Inbetriebnahme/Betriebskontrolle
MX 10-M 15 20.10.2006 10:35 Uhr Seite 12 deutsch 6. Inbetriebnahme/Betriebskontrolle 6.1 Allgemeines Die Anlage sachgemäß füllen und entlüften. Die Pumpe nur bei gefüllter Anlage in Betrieb nehmen. Versorgungsspannung einschalten. 6.2 Entlüften Das Entlüften der Pumpe, speziell der Motorraum, erfolgt nach kurzer Betriebsdauer selbsttätig. -
Seite 12: Wartung, Service
MX 10-M 15 20.10.2006 10:35 Uhr Seite 13 deutsch 7. Wartung, Service Vor Beginn der Wartungsarbeiten die Pumpe unbedingt ausser Betrieb nehmen, allpolig vom Netz trennen und gegen Wiedereinschalten sichern. Ausführung nur durch Fachpersonal. Betriebsanleitung beachten. Arbeiten nur im Stillstand der Anlage durchführen. -
Seite 31: Verkaufsbüro Und Kundendienststellen In Österreich
MX 10-M 15 20.10.2006 10:35 Uhr Seite 35 Vogel Pumpen Pumpenfabrik ERNST VOGEL GmbH A-2000 Stockerau Ernst Vogel-Straße 2 Telefon: 02266/604 Telefax: 02266/65 311 E-mail: verkauf.austria@vogel.itt.com Verkaufsbüro und Kundendienststellen in Österreich A-8054 Graz-Seiersberg Kärntner Straße 518 Telefon: 0316/28 61 20...
