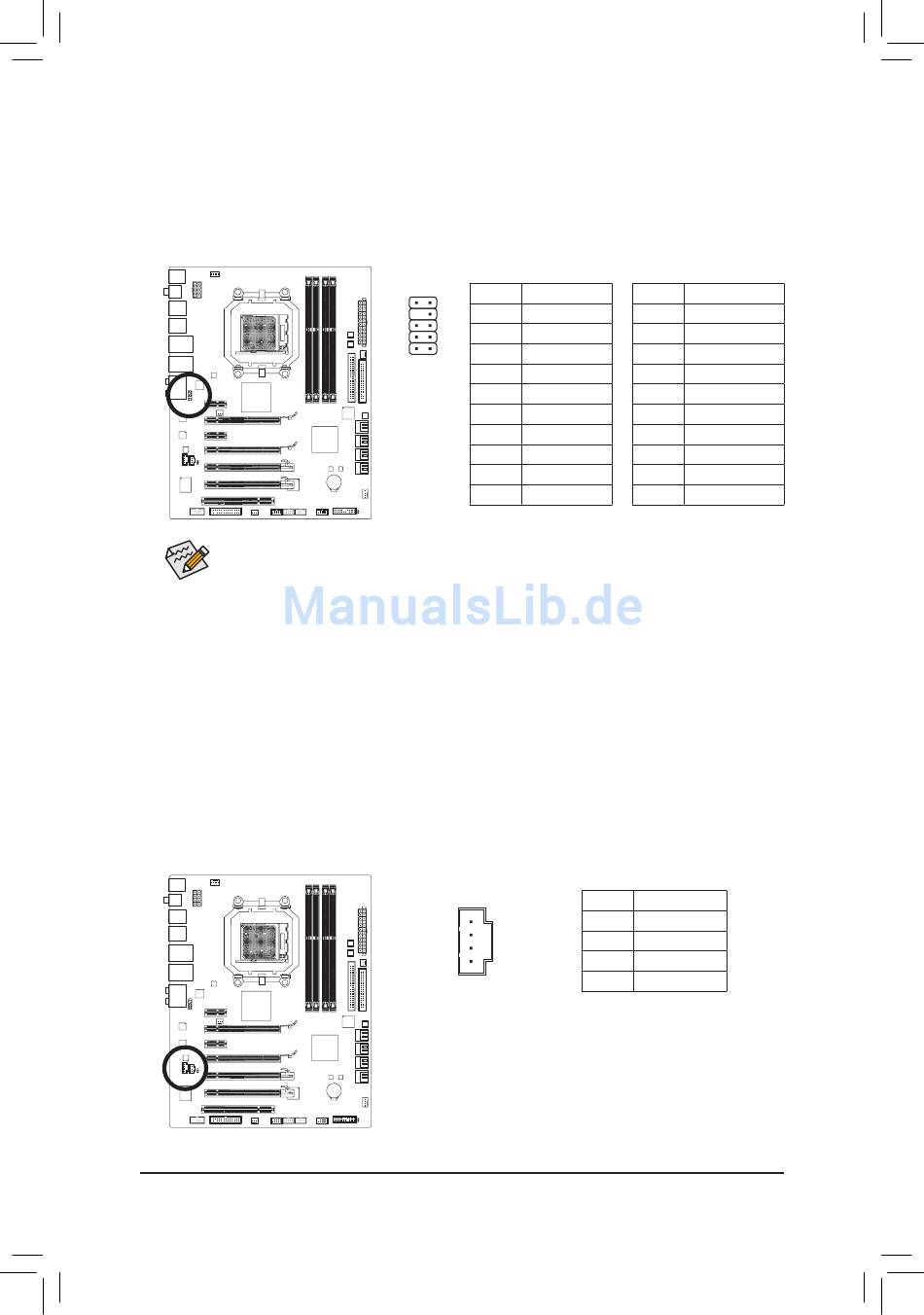

12) F_AUDIO (Fronttafel-Audiosockel)
Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC'97-Audiofunktionen.
Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die
Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen.
Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass
das Audiogerät nicht funktionieren kann oder sogar beschädigt wird.
Der Front Panel Audio Header auf der Gerätevorderseite unterstützt standardmäßig HD
•
Audio. Ist Ihr Gehäuse mit einem Fronttafel-AC'97-Audiomodul ausgestattet, beachten Sie
bitte die Anweisungen zum Aktivieren der AC'97-Funktion über die Audiosoftware in Kapitel 5,
„Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage".
Audiosignale sind gleichzeitig auf beiden Audioanschlüssen an der Gerätevorder- und der
•
–rückseite vorhanden. Wenn Sie die Audioausgabe von dem Anschluss an der hinteren
Tafel ausschalten möchten (nur möglich, wenn ein HD-Fronttafel-Audiomodul verwendet
wird), beziehen Sie sich bitte auf die Anweisungen in Kapitel 5 „Konfigurieren einer
2/4/5.1/7.1-Kanal-Audioanlage".
Eine Reihe von Gehäusen verfügt über ein Audiomodul auf der Vorderseite, bei dem
•
das Kabel statt eines Steckers Anschlüsse für die einzelnen Leitungen besitzt. Für
weitere Informationen zur Verbindung des Fronttafel-Audiomoduls, das unterschiedliche
Kabelzuweisungen hat, wenden Sie sich bitte an den Gehäusehersteller.
13) CD_IN (CD-Eingangsanschluss)
Sie können das Audiokabel von dem optischen Laufwerk mit diesem Sockel verbinden.
Hardwareinstallation
Für HD-Fronttafel-Audio:
Pol-Nr. Funktion
10 9
1 MIC2_L
2 Erde
2 1
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 Erde
7 FAUDIO_JD
8 Kein Pol
9 LINE2_L
10 Erde
1
- 22 - 22 - -
Für AC'97-Fronttafel-Audio:
Pol-Nr. Funktion
1 MIC
2 Erde
3 Mikrofonleistung
4 NC
5 Line Out (R)
6 NC
7 NC
8 Kein Pol
9 Line Out (L)
10 NC
Pol-Nr. Funktion
1 CD-L
2 Erde
3 Erde
4 CD-R
