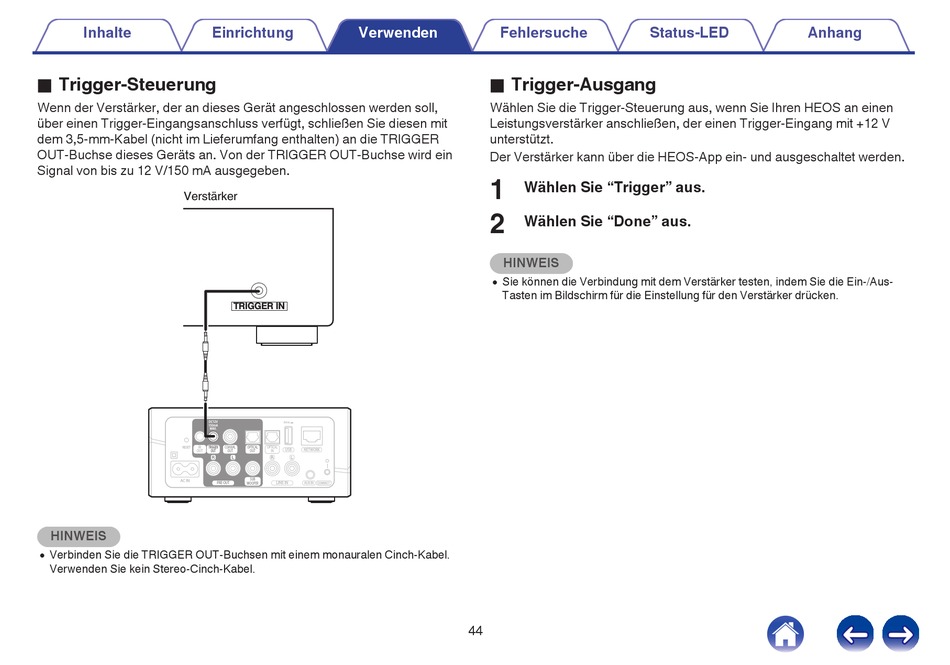

Trigger-Steuerung; Trigger-Ausgang - HEOS Link Bedienungsanleitung

Inhalte Einrichtung
o Trigger-Steuerung
Wenn der Verstärker, der an dieses Gerät angeschlossen werden soll,
über einen Trigger-Eingangsanschluss verfügt, schließen Sie diesen mit
dem 3,5-mm-Kabel (nicht im Lieferumfang enthalten) an die TRIGGER
OUT-Buchse dieses Geräts an. Von der TRIGGER OUT-Buchse wird ein
Signal von bis zu 12 V/150 mA ausgegeben.
Verstärker
DC12V
150mA
MAX.
RESET IR TRIGGER
OUT OUT
AC IN
PRE OUT
HINWEIS
0 Verbinden Sie die TRIGGER OUT-Buchsen mit einem monauralen Cinch-Kabel.
Verwenden Sie kein Stereo-Cinch-Kabel.
Verwenden
TRIGGER IN
5V1A
COAXIAL OPTICAL OPTICAL
USB NETWORK
OUT OUT IN
SUB
LINE IN AUX IN
WOOFER
Fehlersuche
o Trigger-Ausgang
Wählen Sie die Trigger-Steuerung aus, wenn Sie Ihren HEOS an einen
Leistungsverstärker anschließen, der einen Trigger-Eingang mit +12 V
unterstützt.
Der Verstärker kann über die HEOS-App ein- und ausgeschaltet werden.
1
Wählen Sie "Trigger" aus.
2
Wählen Sie "Done" aus.
HINWEIS
0 Sie können die Verbindung mit dem Verstärker testen, indem Sie die Ein-/Aus-
Tasten im Bildschirm für die Einstellung für den Verstärker drücken.
44
Status-LED Anhang
