Ir-Steuerung - HEOS Link Bedienungsanleitung

Inhalte Einrichtung

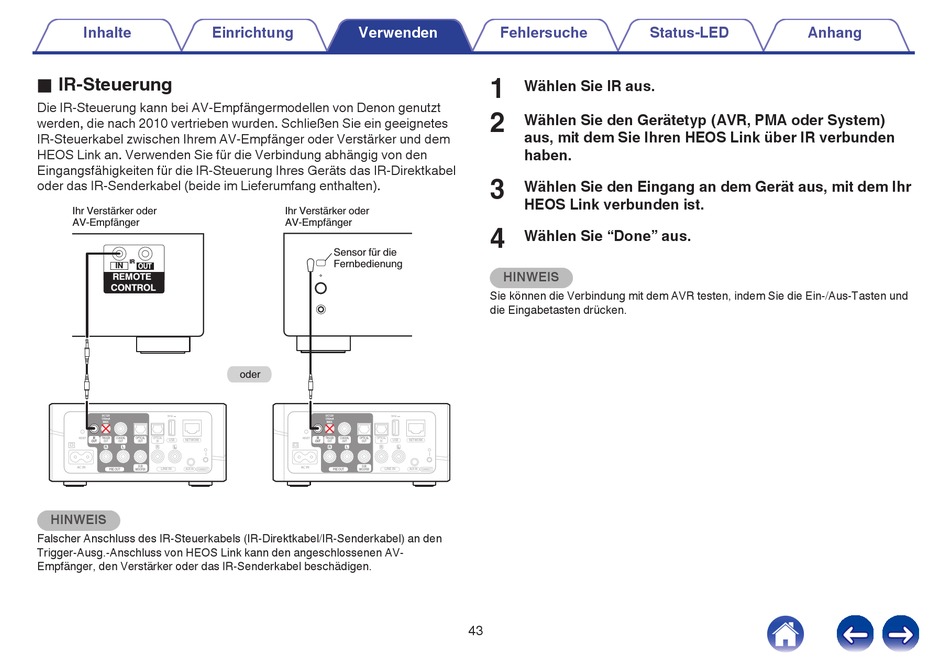

o IR-Steuerung
Die IR-Steuerung kann bei AV-Empfängermodellen von Denon genutzt
werden, die nach 2010 vertrieben wurden. Schließen Sie ein geeignetes
IR-Steuerkabel zwischen Ihrem AV-Empfänger oder Verstärker und dem
HEOS Link an. Verwenden Sie für die Verbindung abhängig von den
Eingangsfähigkeiten für die IR-Steuerung Ihres Geräts das IR-Direktkabel
oder das IR-Senderkabel (beide im Lieferumfang enthalten).
Ihr Verstärker oder
AV-Empfänger
IR
IN
OUT
REMOTE
CONTROL
DC12V
5V1A
150mA
MAX.
RESET IR TRIGGER COAXIAL OPTICAL OPTICAL
USB NETWORK
OUT OUT OUT OUT IN
SUB
AC IN
PRE OUT WOOFER LINE IN AUX IN
HINWEIS
Falscher Anschluss des IR-Steuerkabels (IR-Direktkabel/IR-Senderkabel) an den
Trigger-Ausg.-Anschluss von HEOS Link kann den angeschlossenen AV-
Empfänger, den Verstärker oder das IR-Senderkabel beschädigen.
Verwenden
Ihr Verstärker oder
AV-Empfänger
Sensor für die
Fernbedienung
oder
DC12V
5V1A
150mA
MAX.
RESET IR TRIGGER COAXIAL OPTICAL OPTICAL
USB NETWORK
OUT OUT OUT OUT IN
SUB
AC IN
PRE OUT WOOFER LINE IN AUX IN
Fehlersuche
1
Wählen Sie IR aus.
2
Wählen Sie den Gerätetyp (AVR, PMA oder System)
aus, mit dem Sie Ihren HEOS Link über IR verbunden
haben.
3
Wählen Sie den Eingang an dem Gerät aus, mit dem Ihr
HEOS Link verbunden ist.
4
Wählen Sie "Done" aus.
HINWEIS
Sie können die Verbindung mit dem AVR testen, indem Sie die Ein-/Aus-Tasten und
die Eingabetasten drücken.
43
Status-LED Anhang
